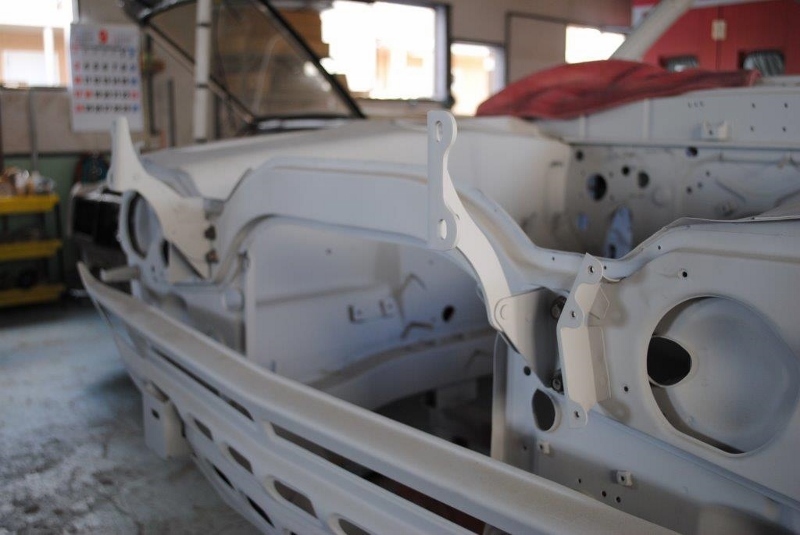

ボンネットとトランクの下地塗装まで終えた、KPGC10　ハコスカ　GT-R

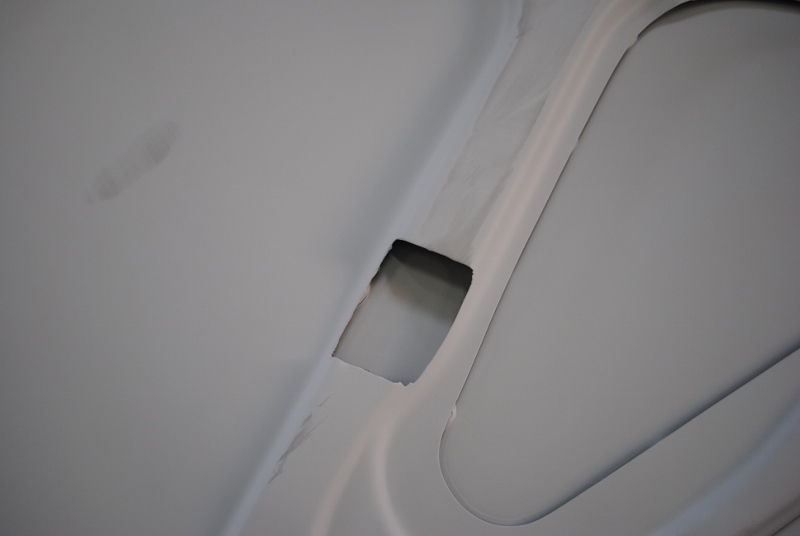

次はカットして穴開き状態だったボンネット裏面の修理。

ストラットバー取り付けで、ボンネットとの干渉があった為
一部パネルをカットしたとの事、、、。

カットして取り除くのは簡単だけど、

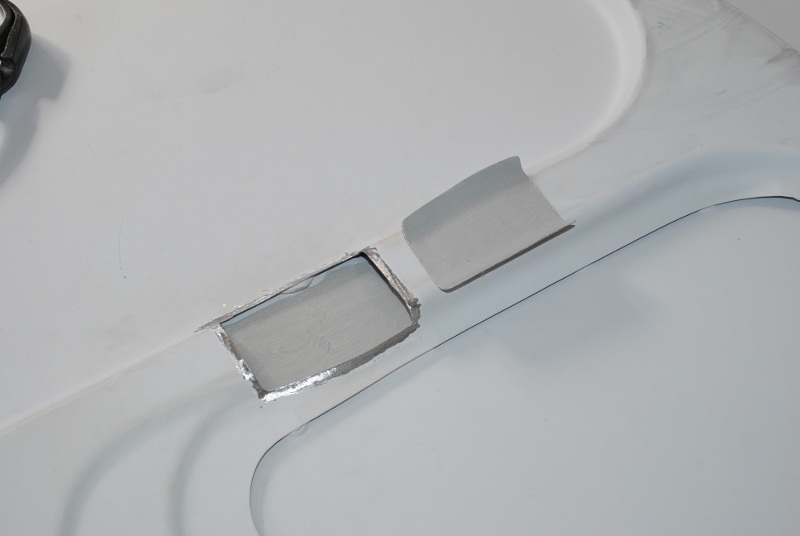

ここの部分を新たにパネル製作、
元のパネル形状が無いので、全然わからないし、、。

良く見ると幅は徐々に狭くなっている上、
高さも左右違うので、どうなっていたのだろうと
一人でボヤキながら、色々と形を修整して、

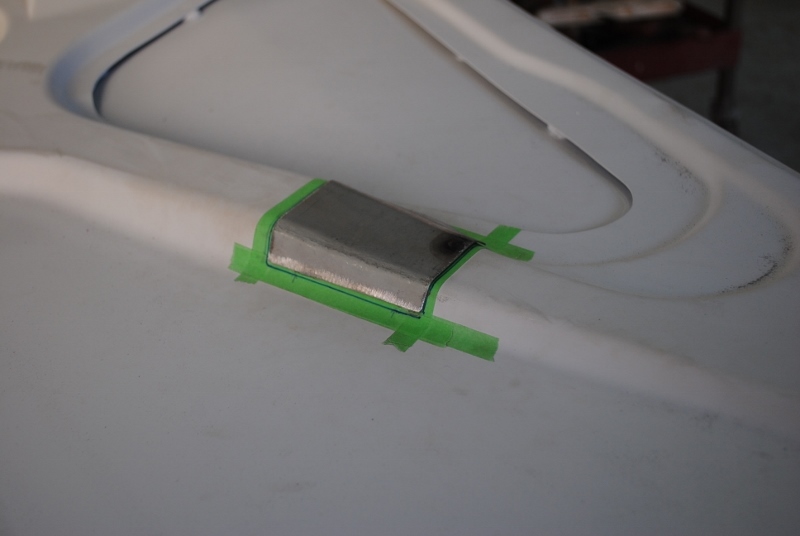

出来てきたパネル。

たぶんこんな形だったと思うのだが、正確には不明。（笑）

やはり原型ないと、さっぱりわかりません。（笑）

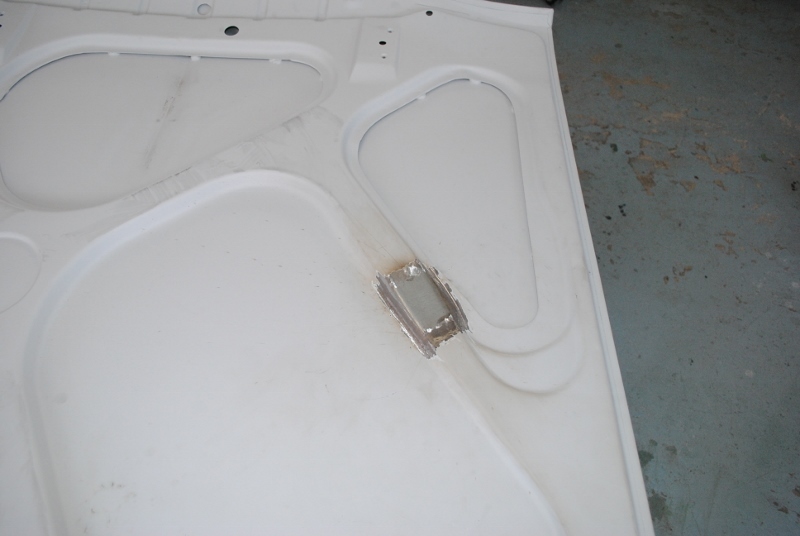

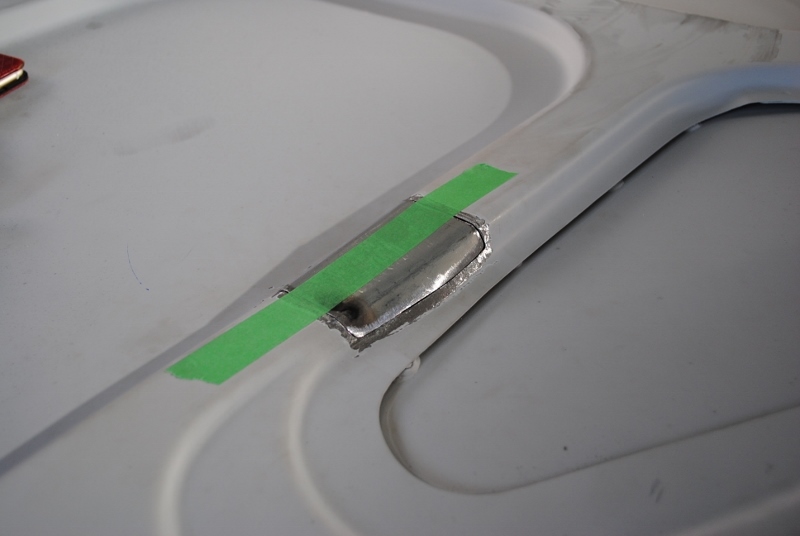

そんな中、さらに形状を修整して、出来上がったパネル。

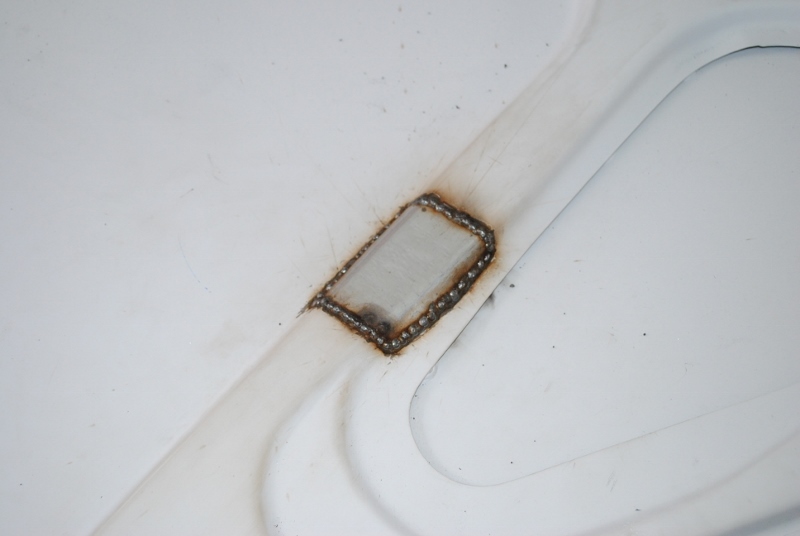

パネル内部を防錆塗装してから、

溶接にて取り付け～。

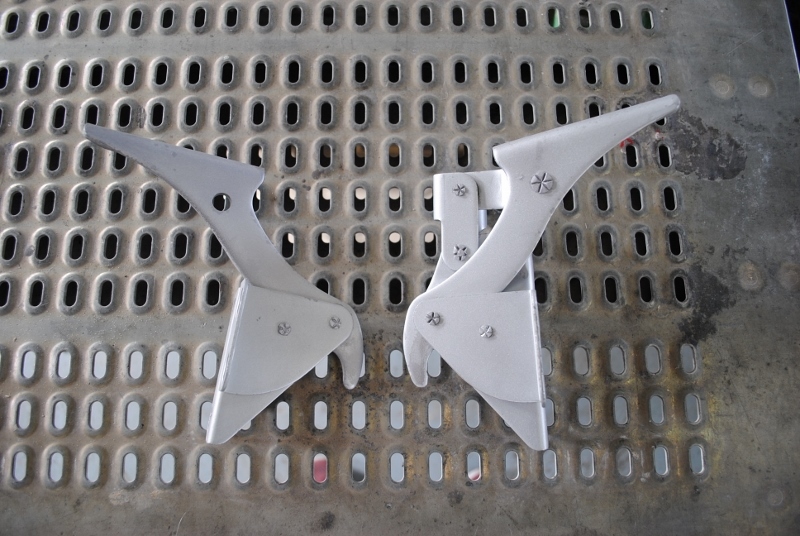

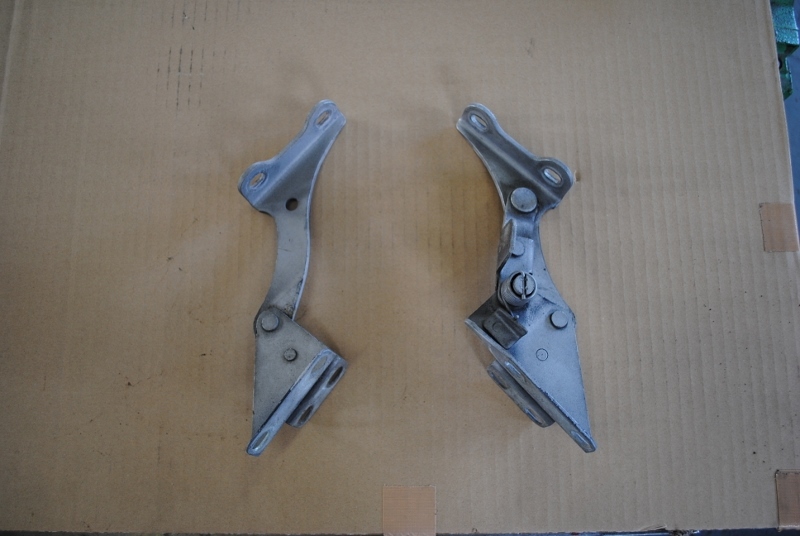

続いて作業したのが、ボンネットヒンジと

トランクヒンジの旧塗膜の剥離。

ここは、サンドブラストにて剥離作業～。

さらに、研磨作業～。

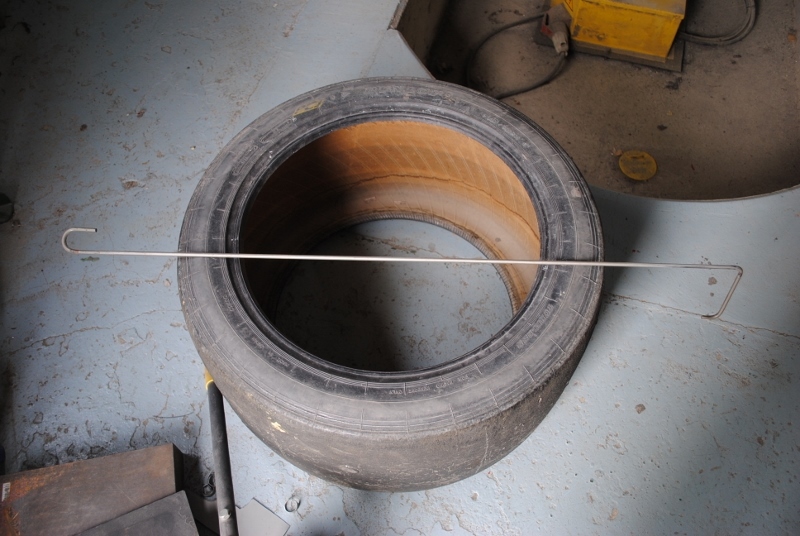

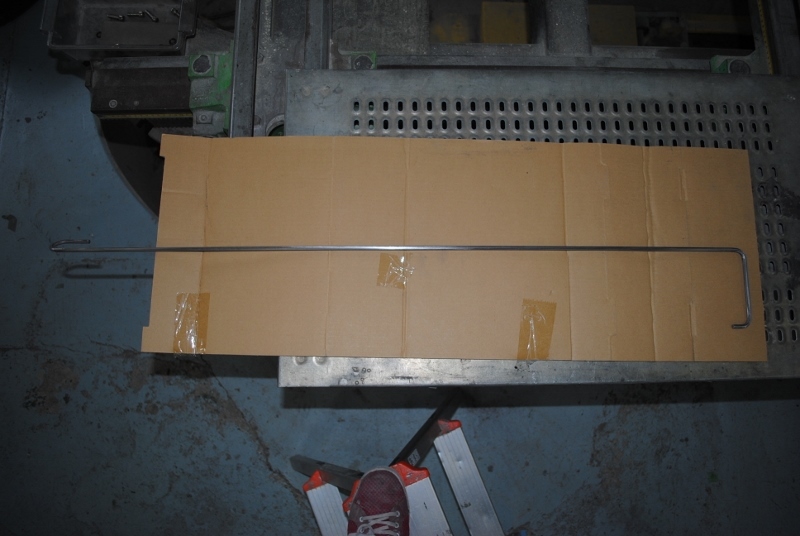

一緒にトランクヒンジのバネも

研磨～。

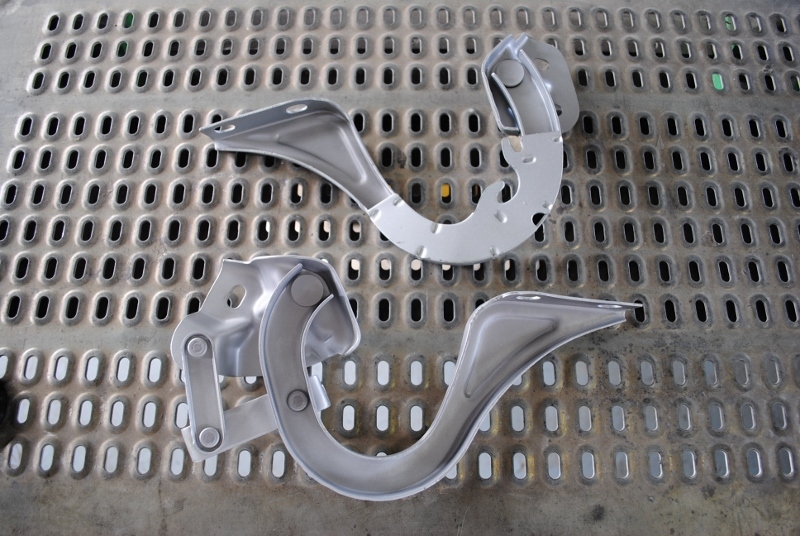

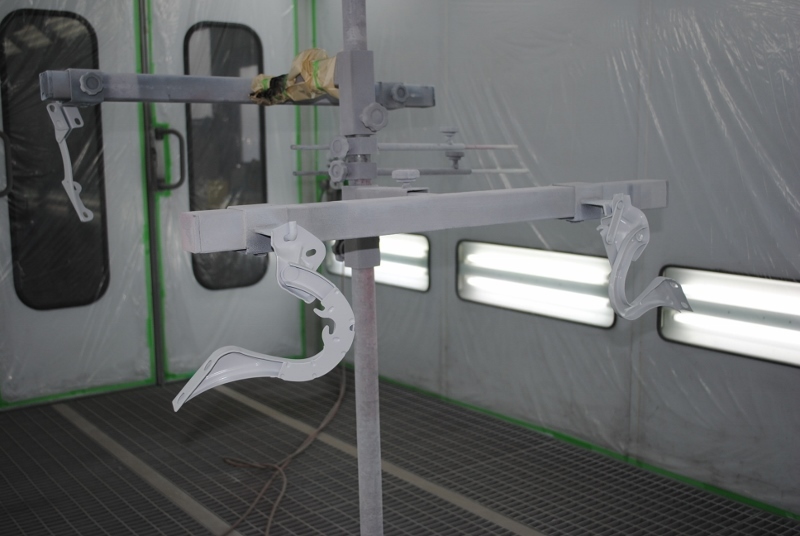

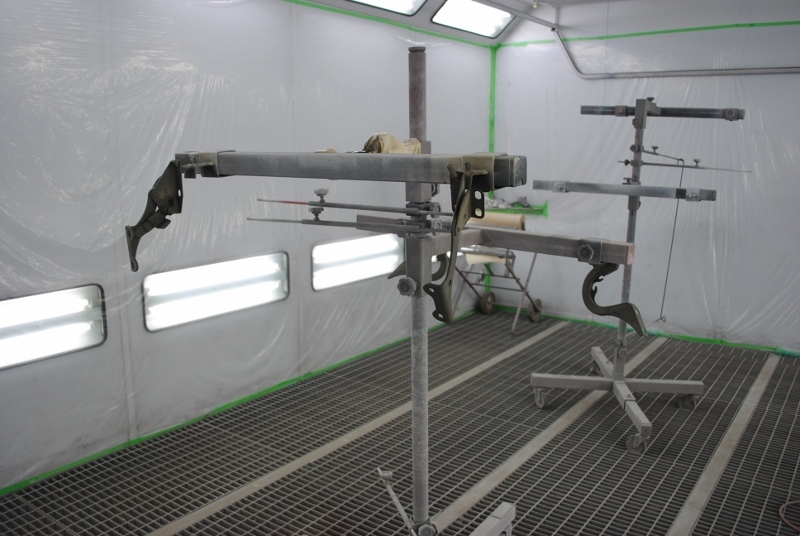

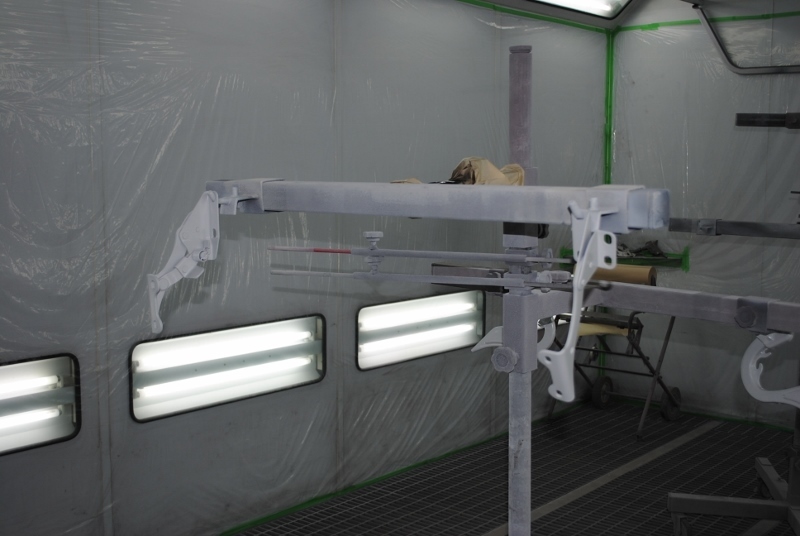

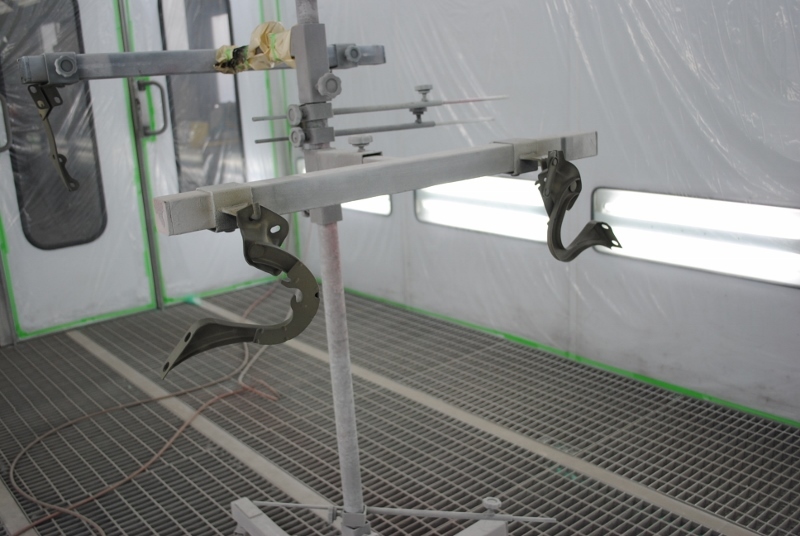

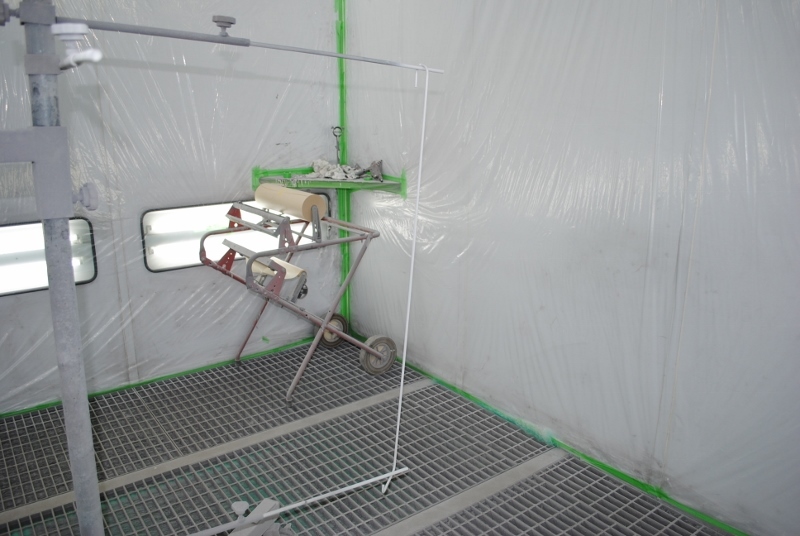

これらパーツを塗装ブース入れて、
エッチングプライマーにて下処理塗装後に、

イージーフィラーにて塗装して、下地塗装完了～。

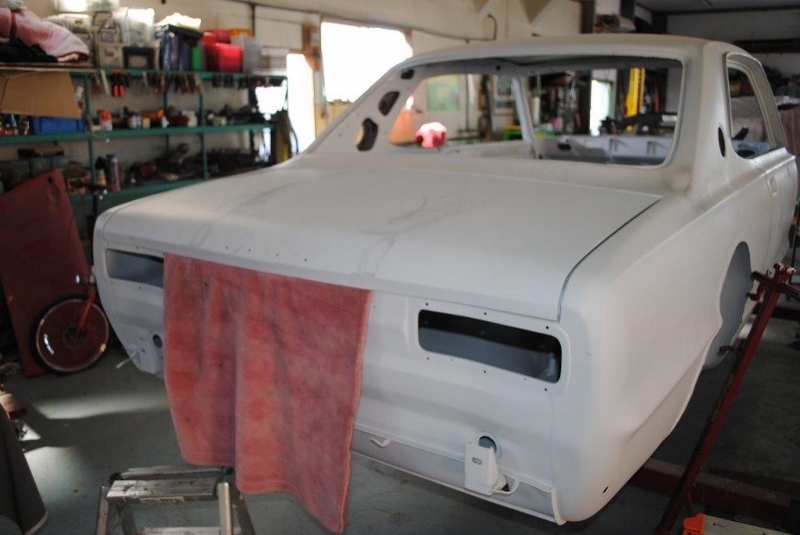

下地塗装終えた、これらパーツを

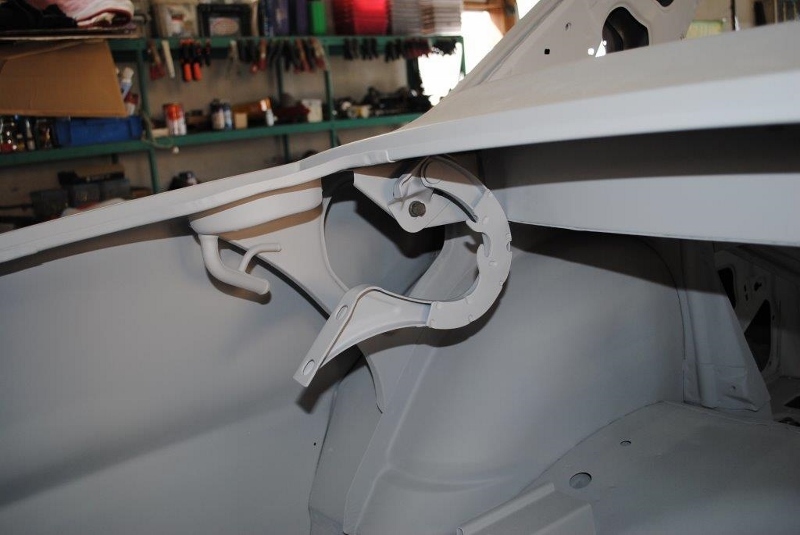

まずは、トランクヒンジを取り付けして



トランクパネルを取り付け～。

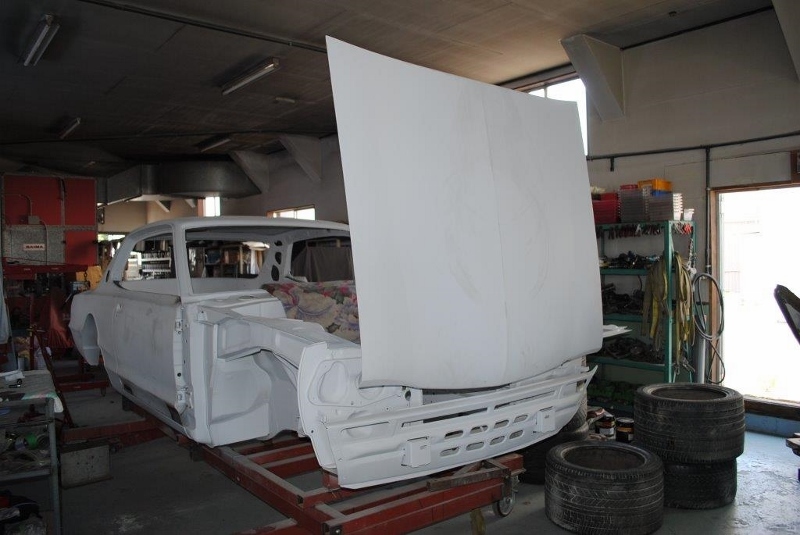

さらに、ボンネットヒンジも同様に取り付けして、

ボンネットパネルも取り付け～。

この逆開きのボンネット、これぞハコスカ、

個人的には好きなスタイルです。（笑）

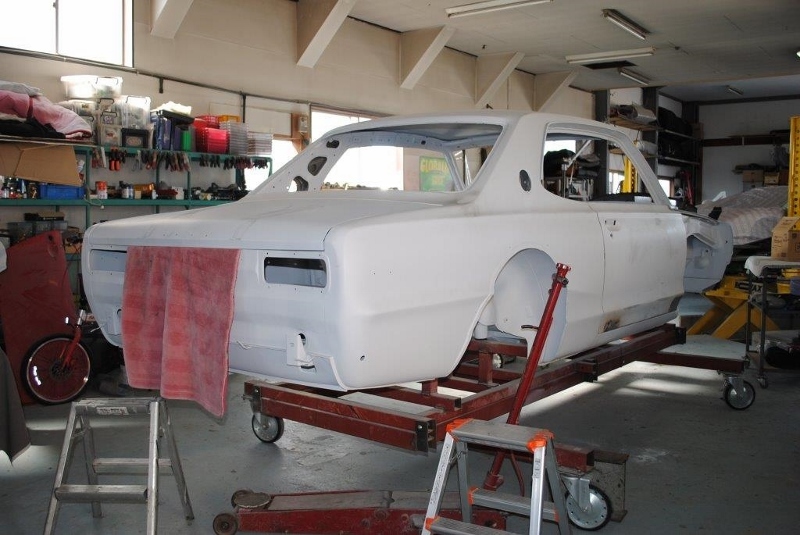

でも、こうしてボンネットとトランクが車体側に付くだけで、
かなり雰囲気出てきた、KPGC10　ハコスカ　GT-R、

さらに作業進めます。。。
[ 記事ID ] 2468
[ 投稿日時 ] 2017/11/29
[ 記事URL ] https://bsshirasaki.blog118.fc2.com/blog-entry-2468.html
KPGC10　ハコスカ　GT-R　フルレストア作業、
トランクとボンネットの次の作業、

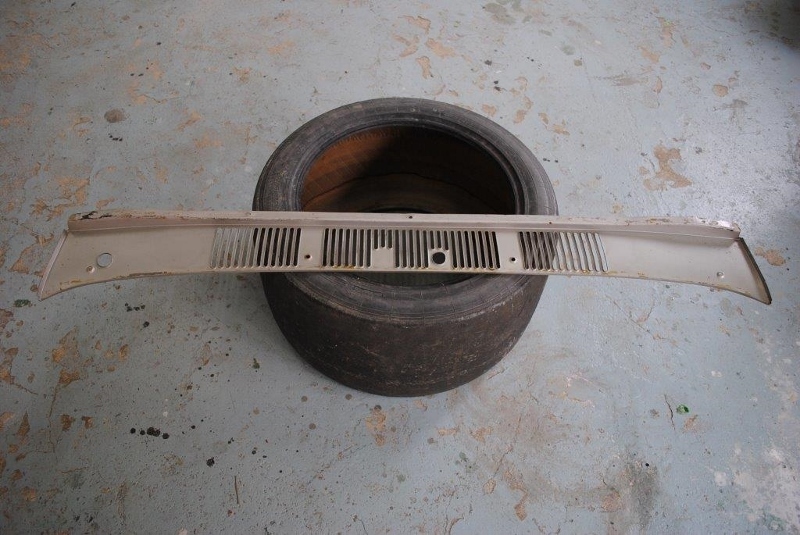

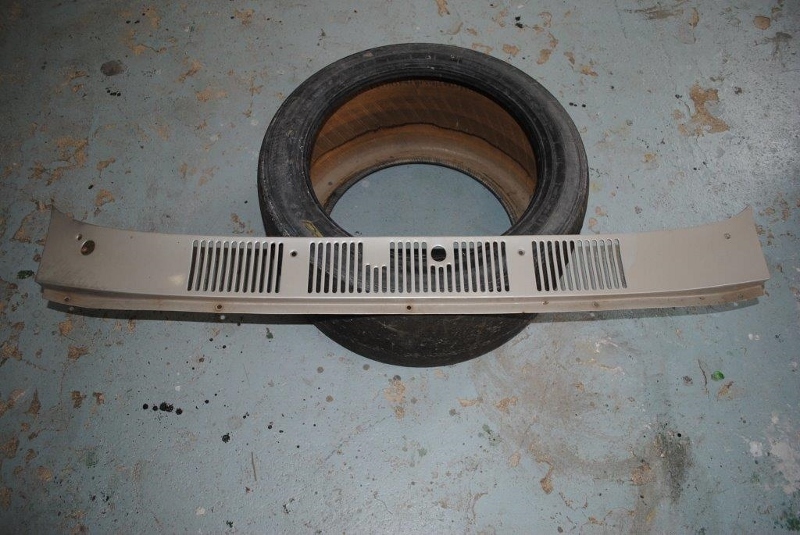

ワイパーカウルパネルと

給油口パネル。

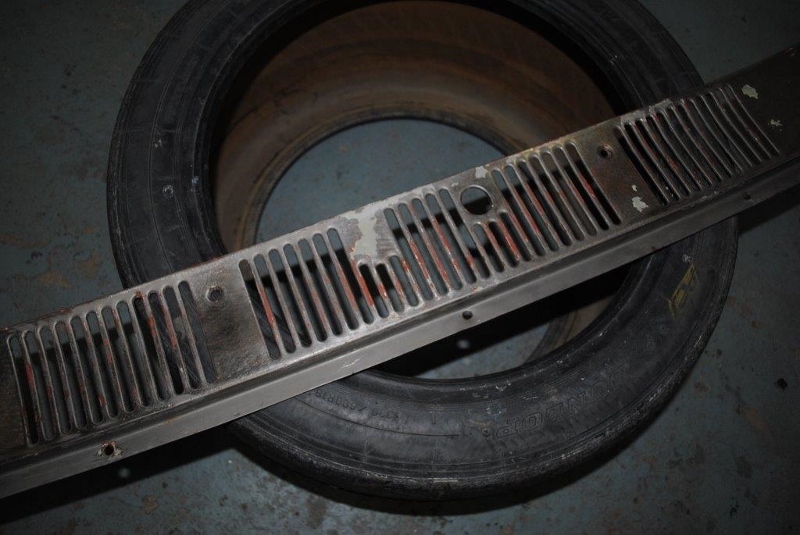

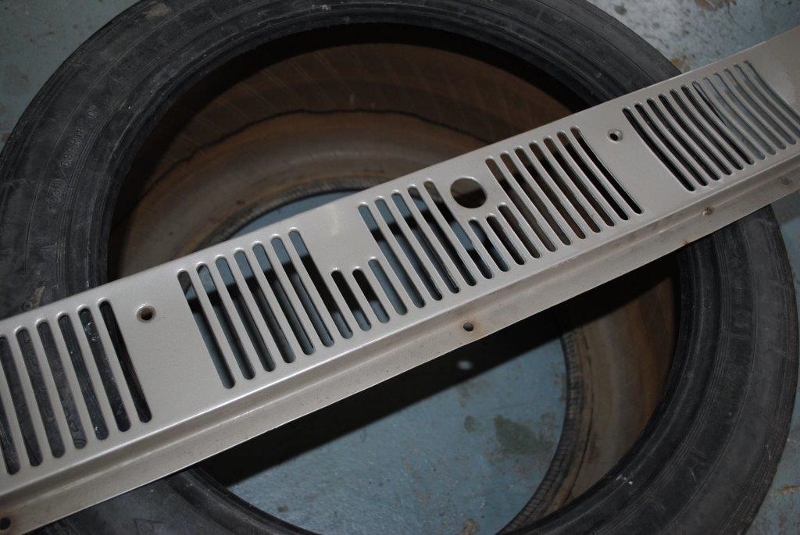

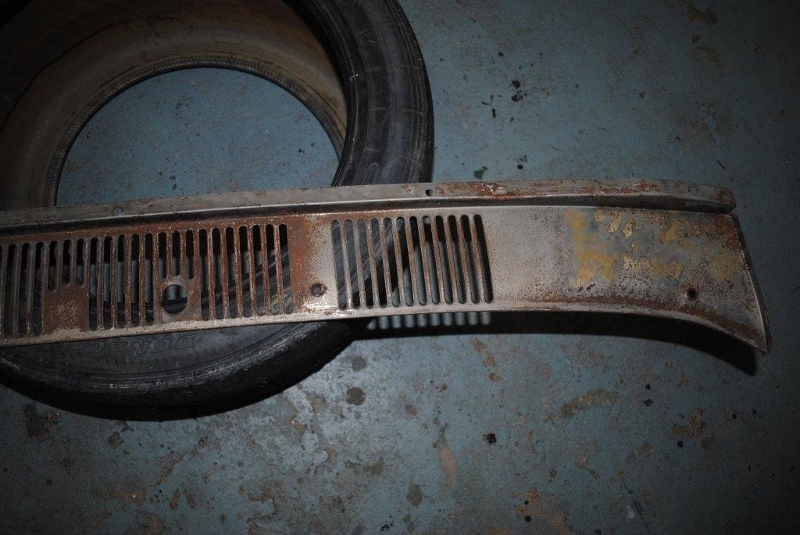

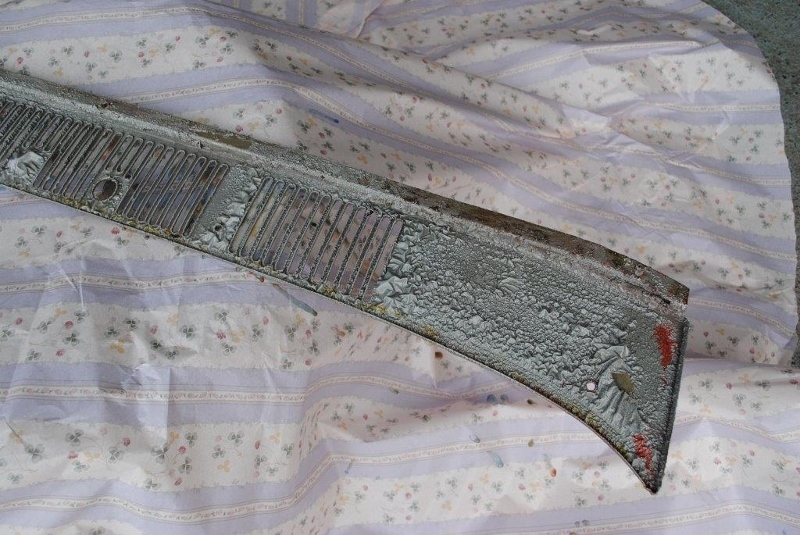

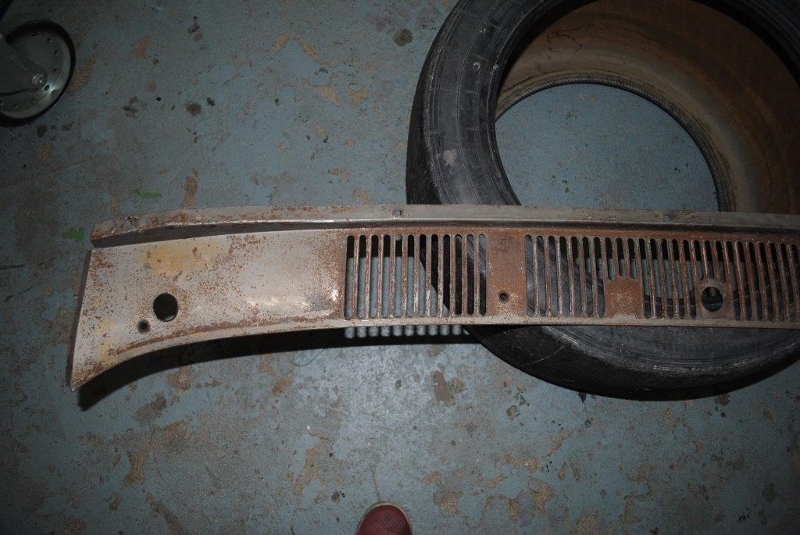

各パネルの状態は、カウルパネルは表面から見た感じ
特にサビもなくて良好で、外気導入のフィンも至って綺麗。

裏面も、特に問題なし。

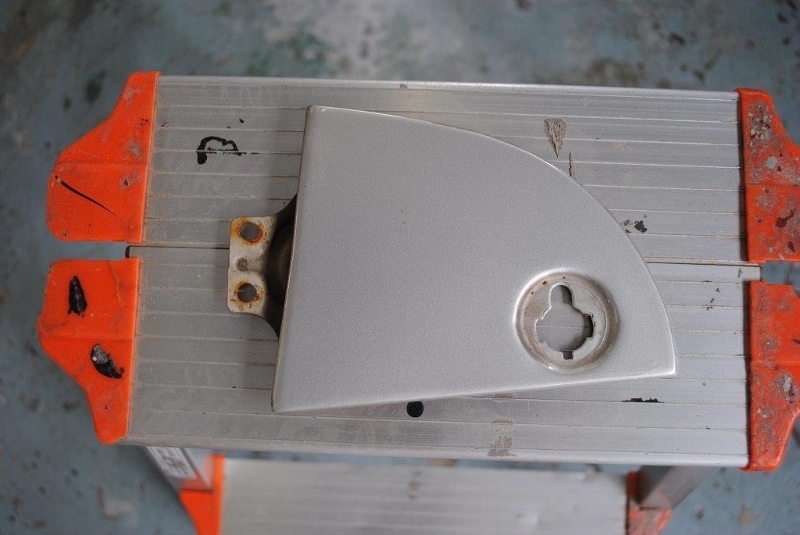

給油口パネルも表面は良好で、
裏面は、ヒンジ周辺にサビあり。

何がともかく、剥離しないと塗膜下の状態が解らないので、
剥離作業から開始で、まずパネル裏面から開始～。

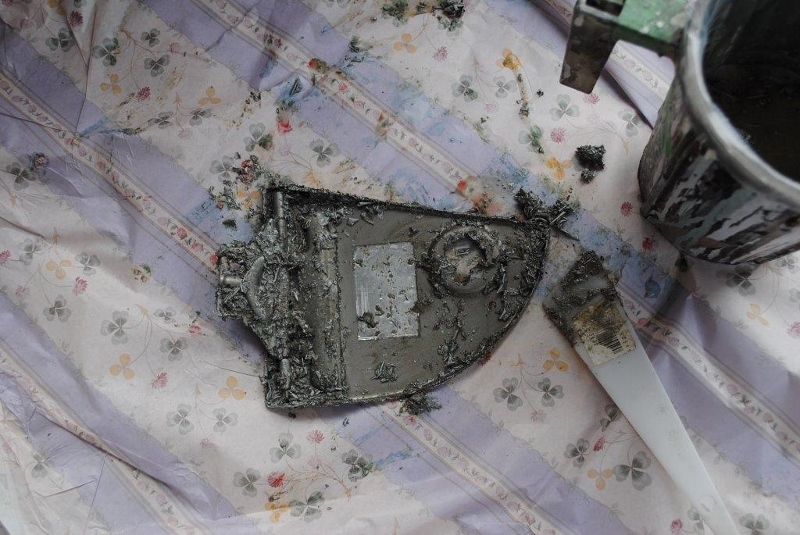

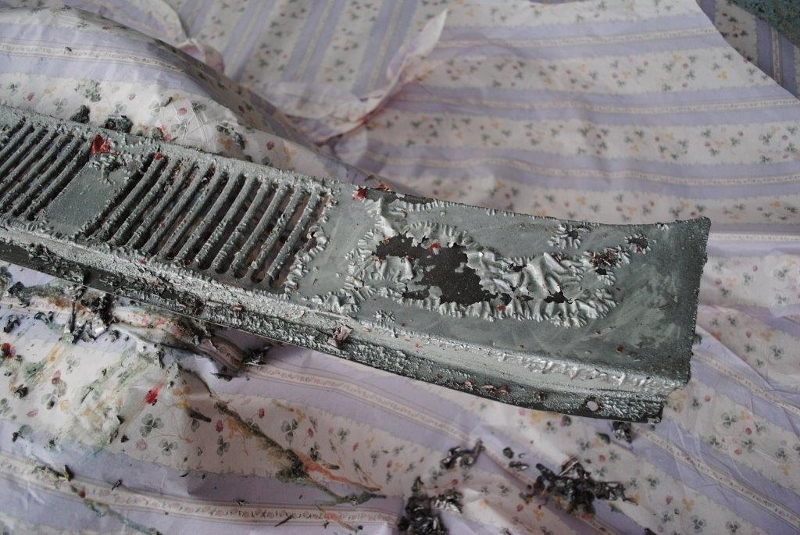

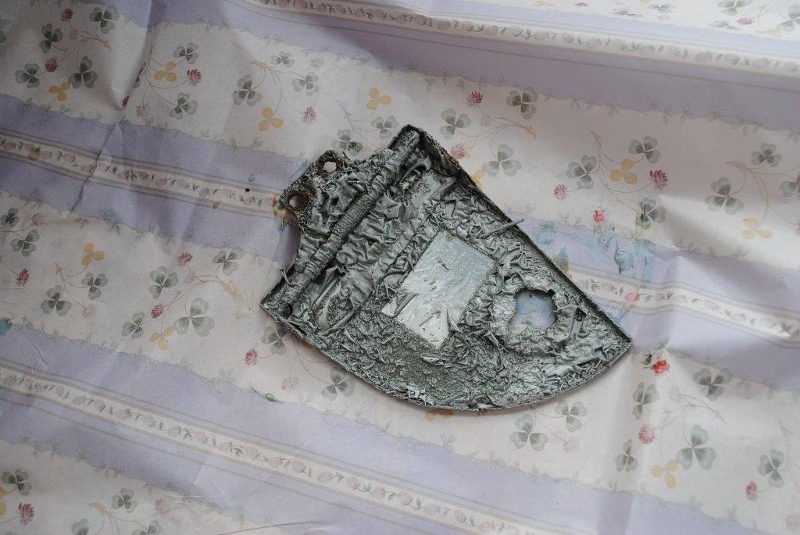

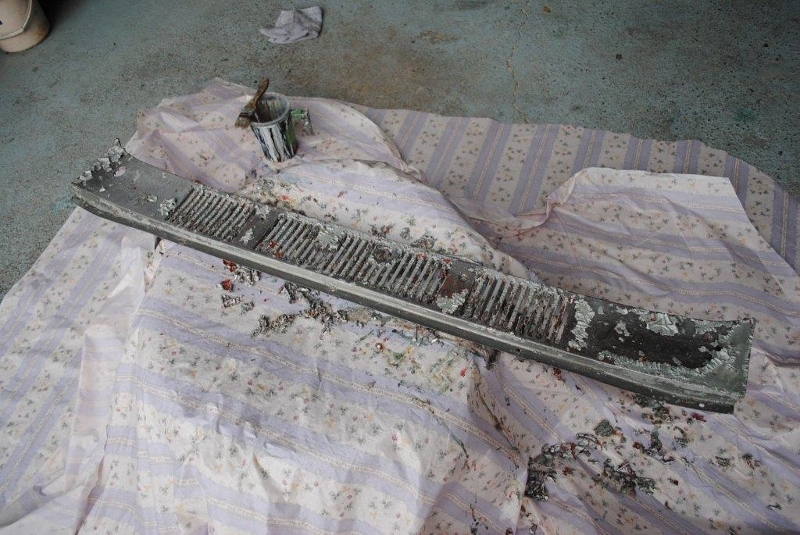

化学の力で浮き上がった塗膜をヘラで擦り取り、

次に表面のパネルに、剥離剤を塗布。

裏面同様、浮いた塗膜を辞去して

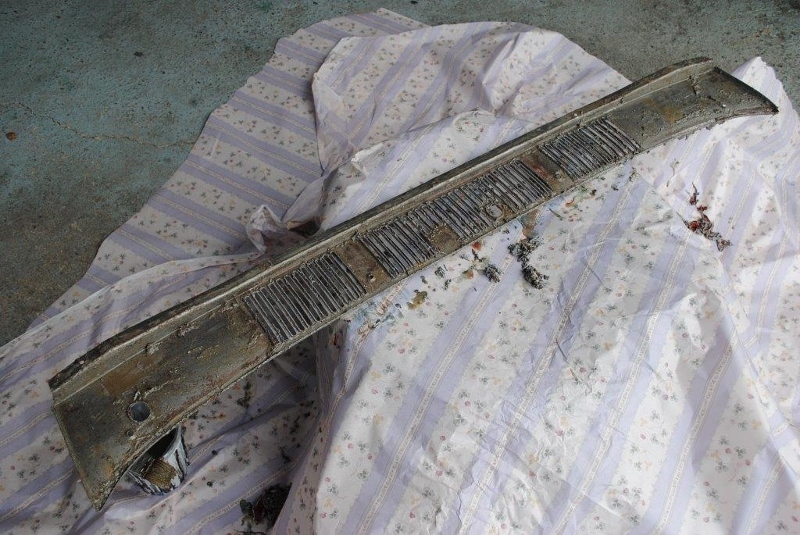

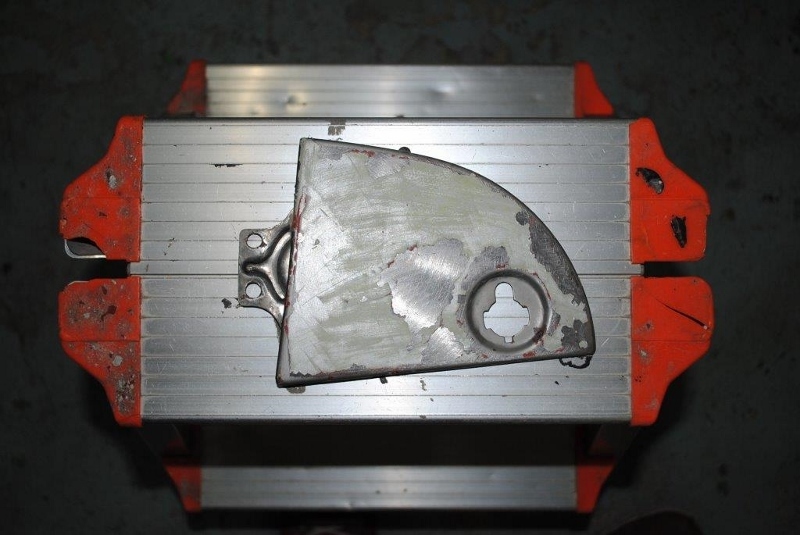

仕上げに水洗いして剥離完了したパネル。

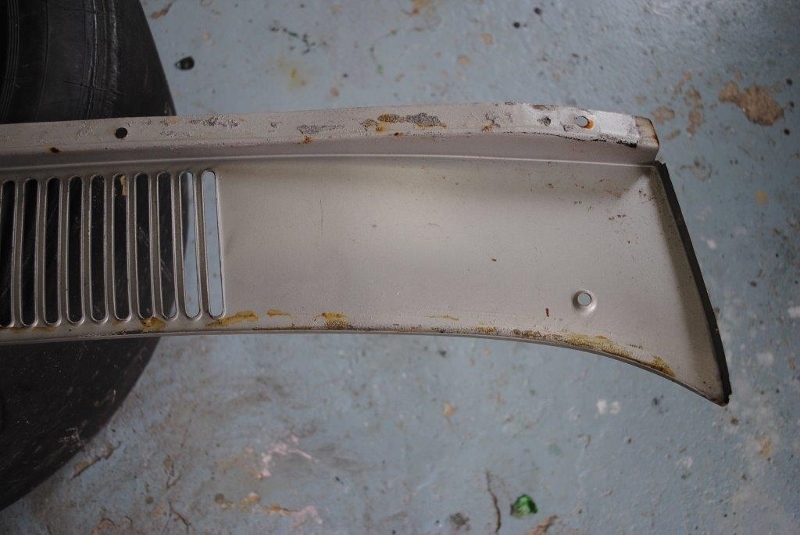

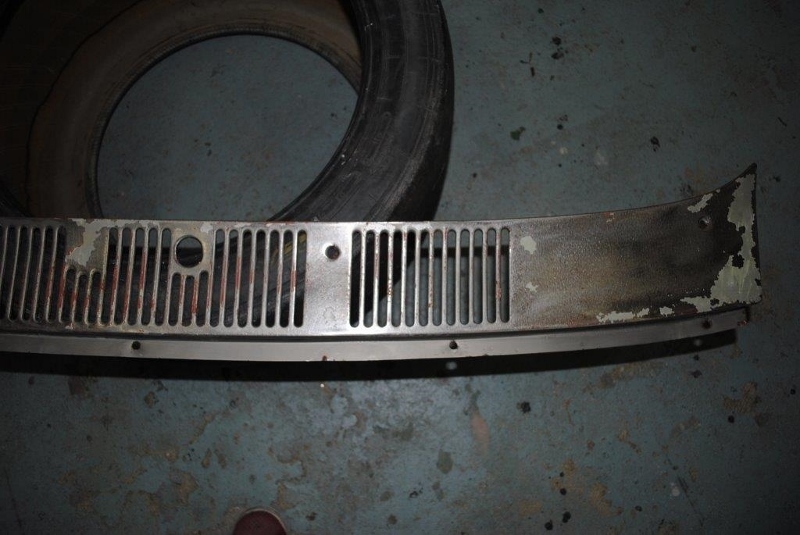

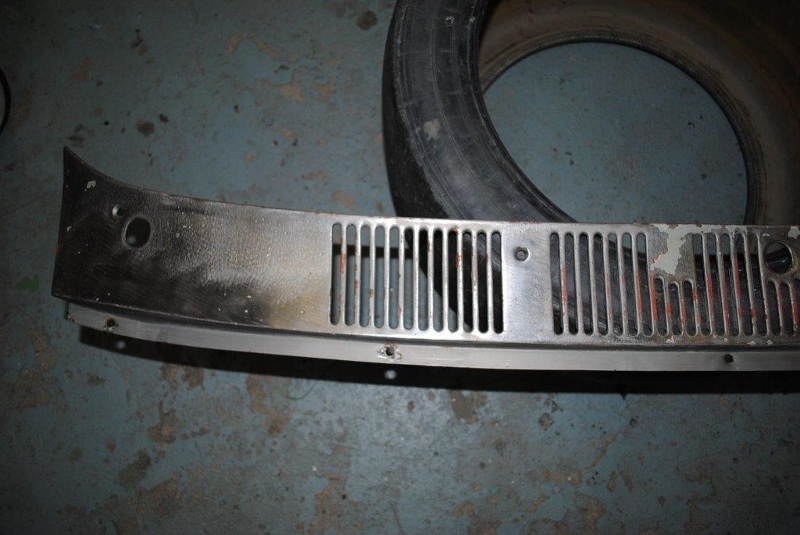

ワイパーカウルパネル、表面は特に問題なかったのだが、

裏面は、かなりサビあり。

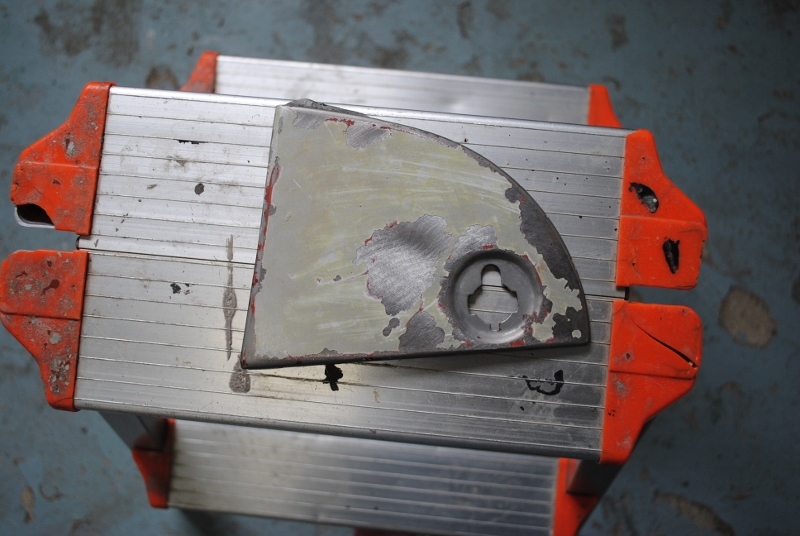

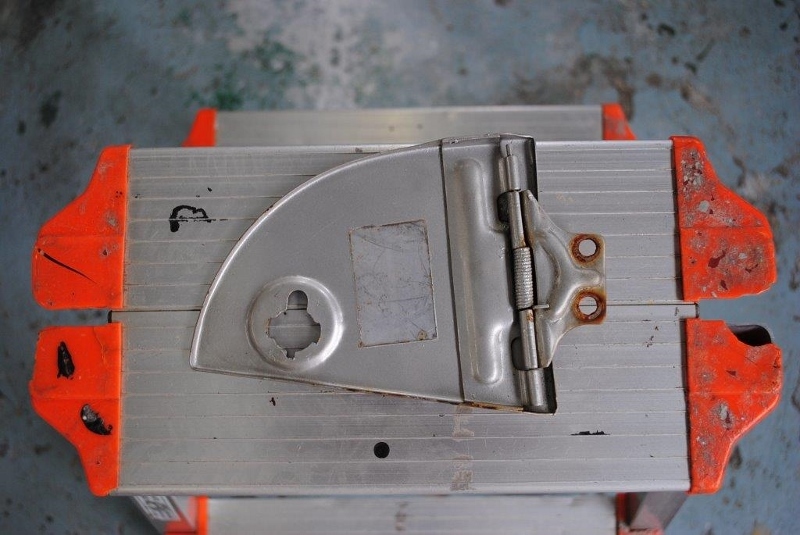

給油口パネルも表面は良好だったのだが、

裏面はヒンジ周辺にサビあり。

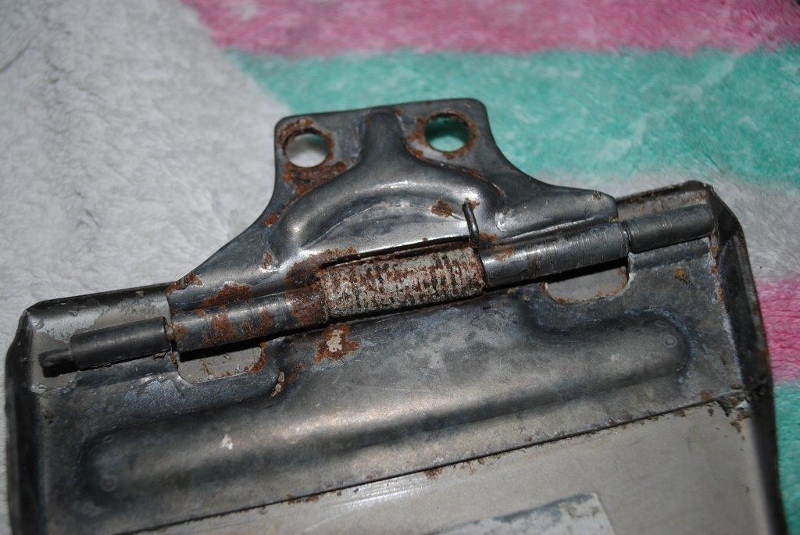

ただ、ヒンジ周辺を見ていて気づいた事、
あれ？　バネが折れているし、、、、。

これでは、鍵を開けたときに蓋がポンと開かなくて、
フニャフニャ状態だし、、。（笑）

バネを調達するか、中古部品と交換するか
どうしょうかと思案中の事案に、、。

こんな感じで、剥離作業終えた、
KPGC10　ハコスカ　GT-Rでした。
[ 記事ID ] 2476
[ 投稿日時 ] 2017/12/23
[ 記事URL ] https://bsshirasaki.blog118.fc2.com/blog-entry-2476.html
久しぶりの更新ですみません、、。

KPGC10 ハコスカ　GT-R　フルレストア作業分、

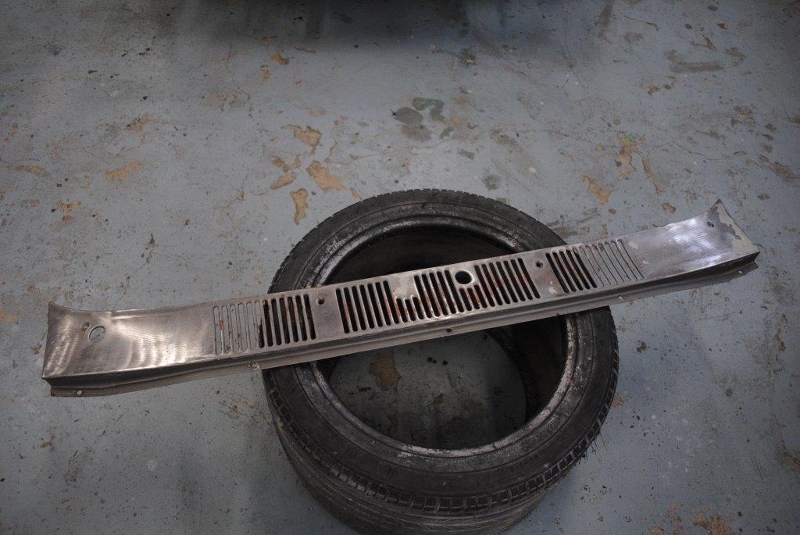

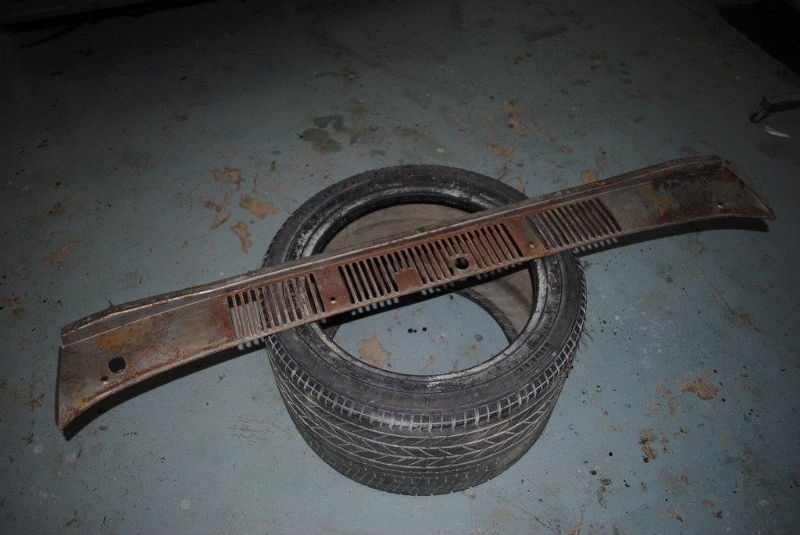

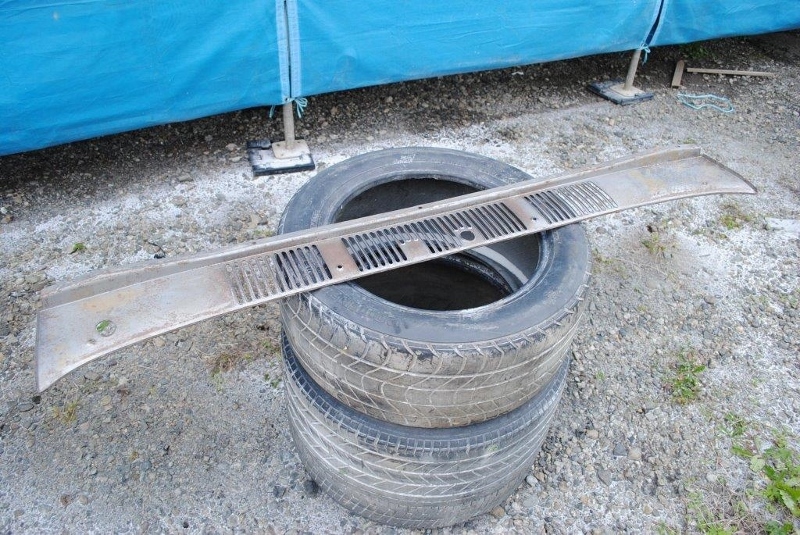

剥離を終えたワイパーカウルパネル、

まずは、裏面のサビ落とし作業から。

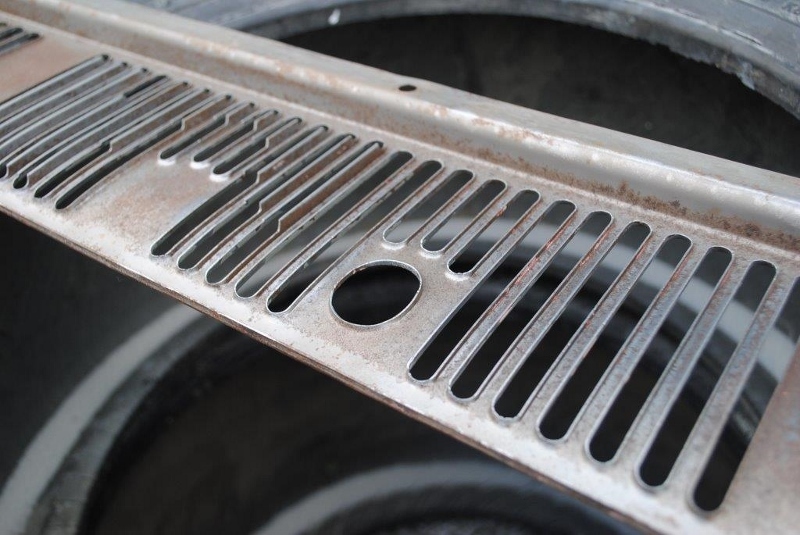

外気導入用の細長く開口部のフィンがあり、
かなり入り組んでいる所にサビあるので、

屋外作業場で、大気開放型サンドブラストにて
サビ落とし作業～。

さらに、奥まった所にもサビがあったので、

手作業にて、最終仕上げ作業～。

ここで先に、、裏面から防錆作業として、
塗装ブース内にて、エッチングプライマーにて下処理後に、

スタンドックス　イ-ジーフィラーにて下塗り塗装仕上げ。

写真編集中に削除してしまったので、ありません、、、。
すみません、、。

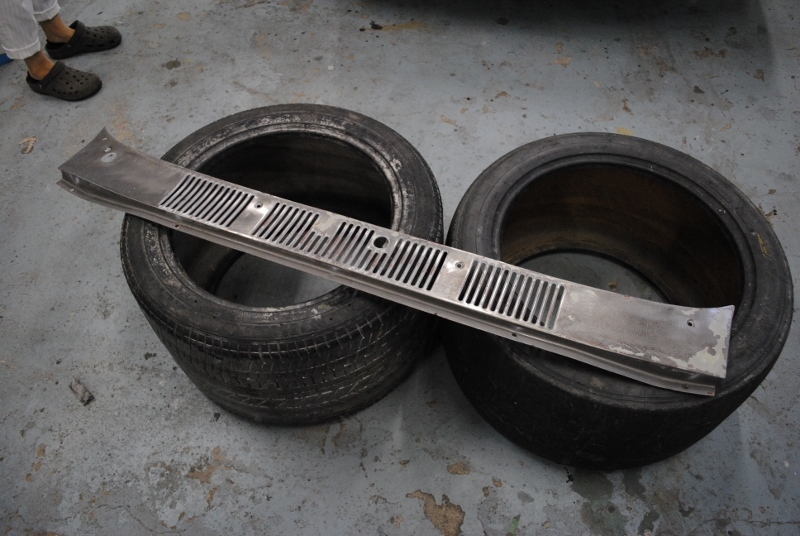

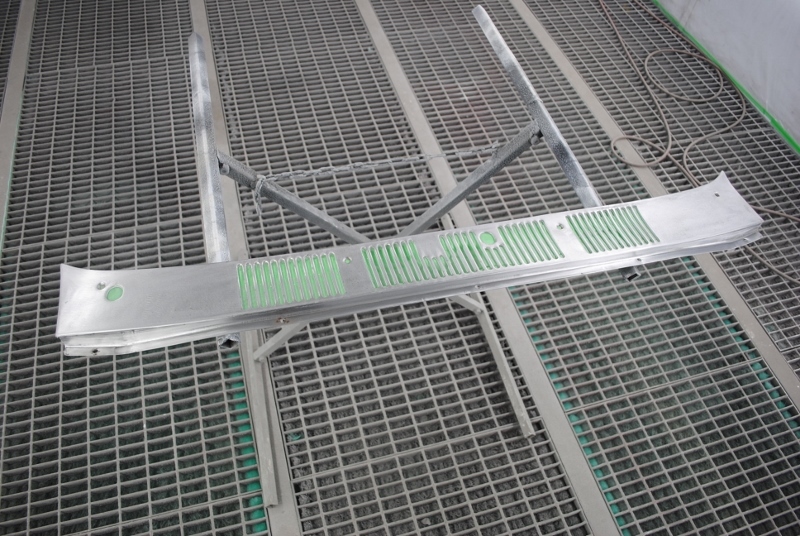

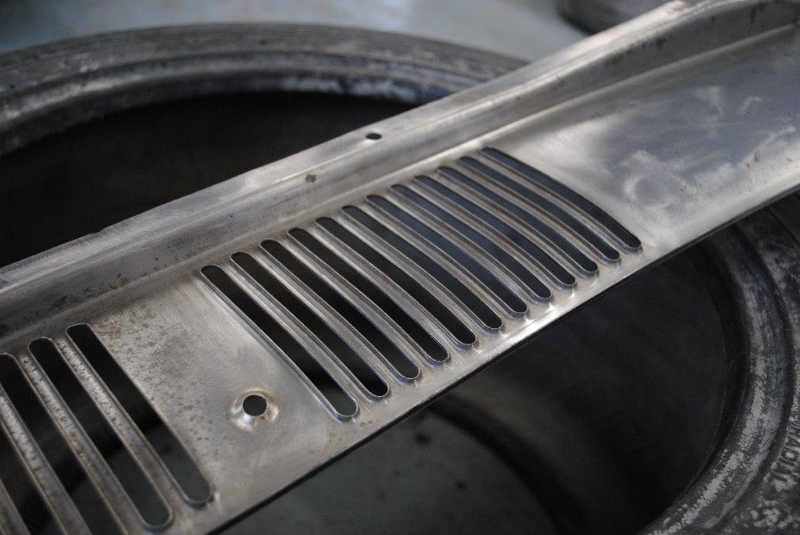

裏面終えたら、表面の作業で

手作業にて、研磨しての仕上げ～。

奥まったフィンのツバの部分も、サビ落し完了。

こうして、写真で説明しているとすぐ終わりそうなのだが、
実作業は、チマチマと手作業で、かなりの手間。

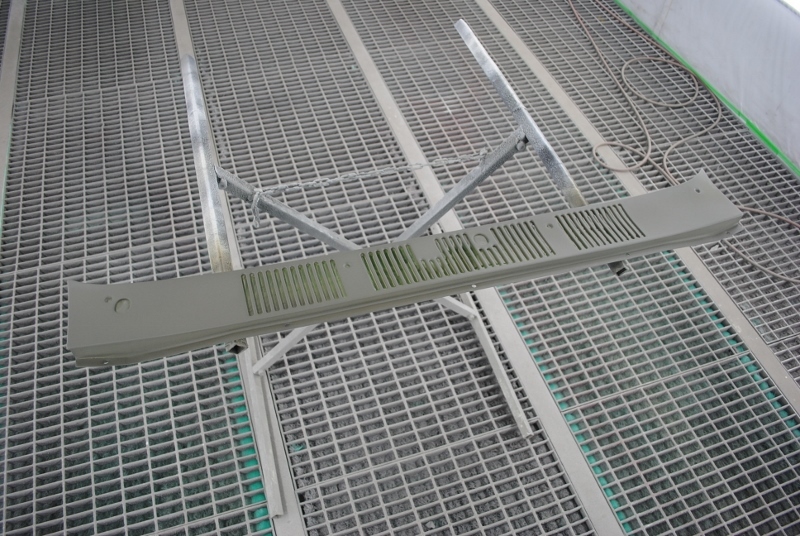

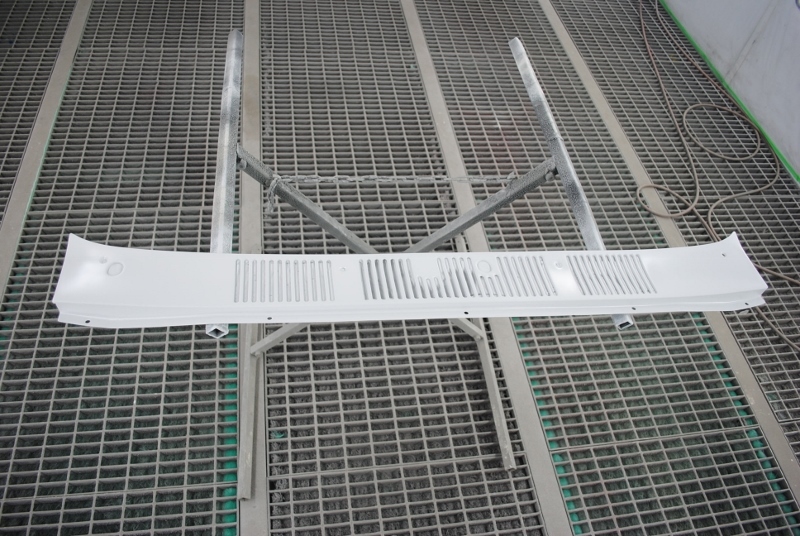

こうして仕上げたパネル、裏面を簡単にマスキングしてから、

裏面同様、素地金属面をエッチングプライマーにて下処理後、

イージーフィラーにて下塗り。

乾燥させてから、車側に取り付けして、
ワイパーカウルパネルの作業完了～。

次に作業したのが、給油口パネルの作業で、
折れたバネを交換するため、

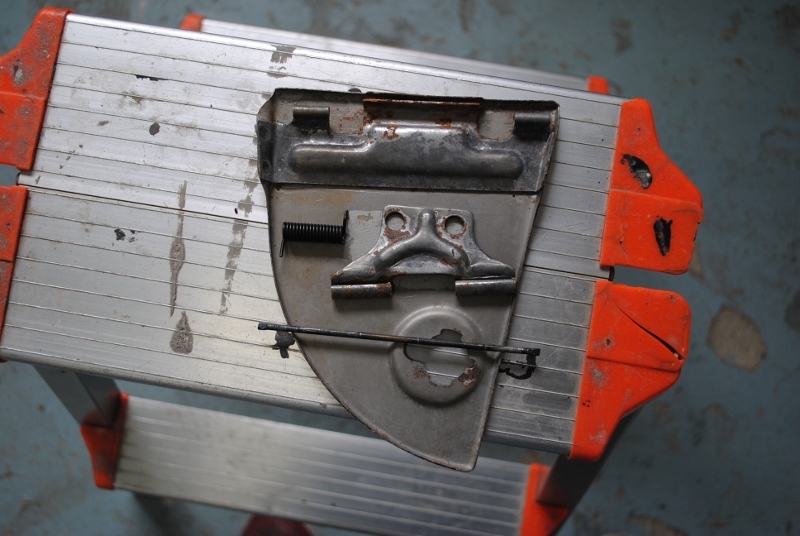

給油口パネルを全バラ～。

部品交換する、新品のバネ、

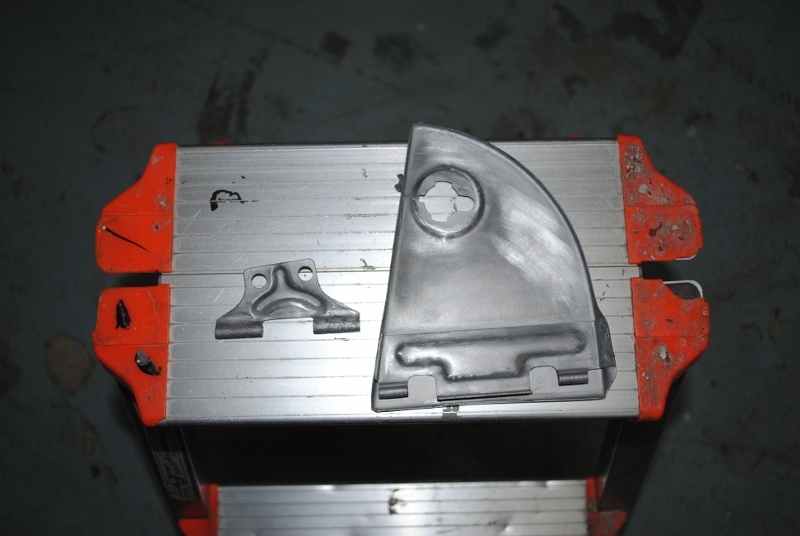

部品を全バラ状態にて、

全部品をサンドブラストにて、研磨作業～。

最初この状態にて、部品を組み上げて下処理塗装しようとしたのだが、
構造上、ヒンジ部が裏面になってしまい、
塗装出来ないところが一部あるので、
この状態で下地塗装してから、部品組み付けする工程となり、

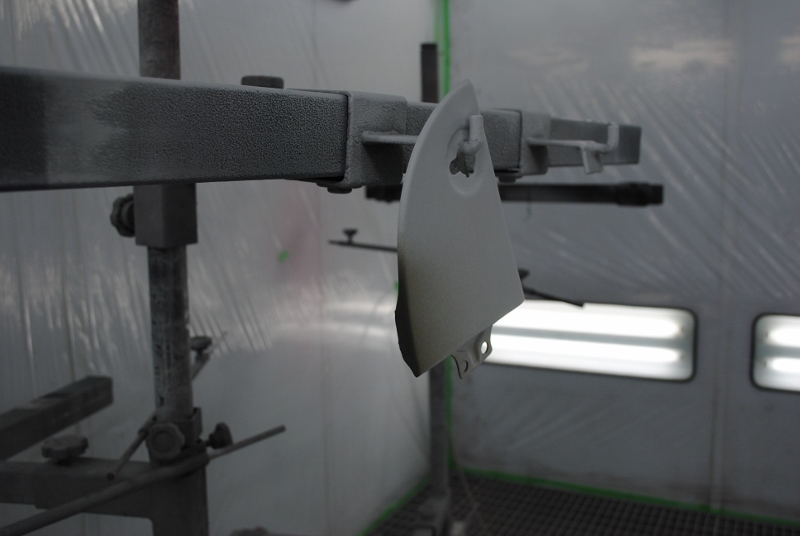

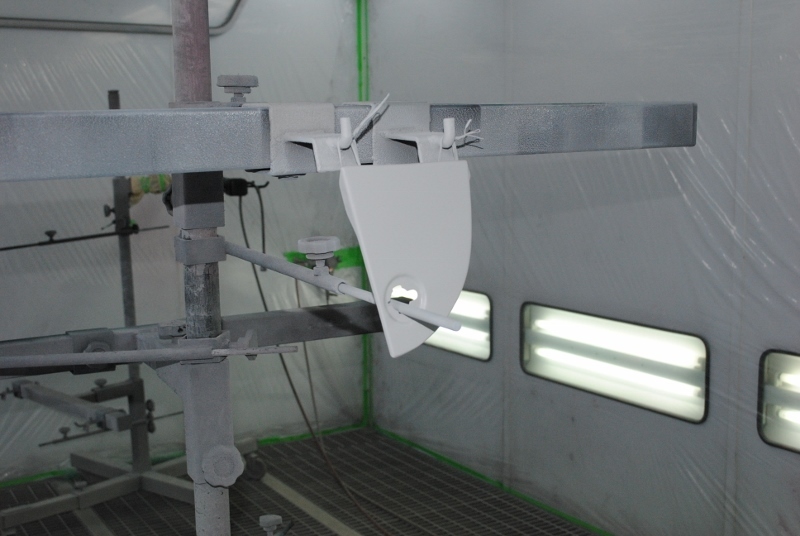

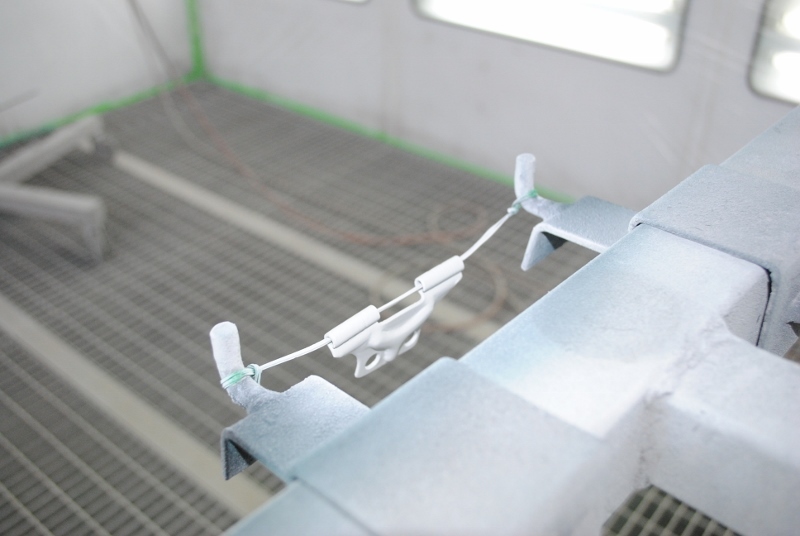

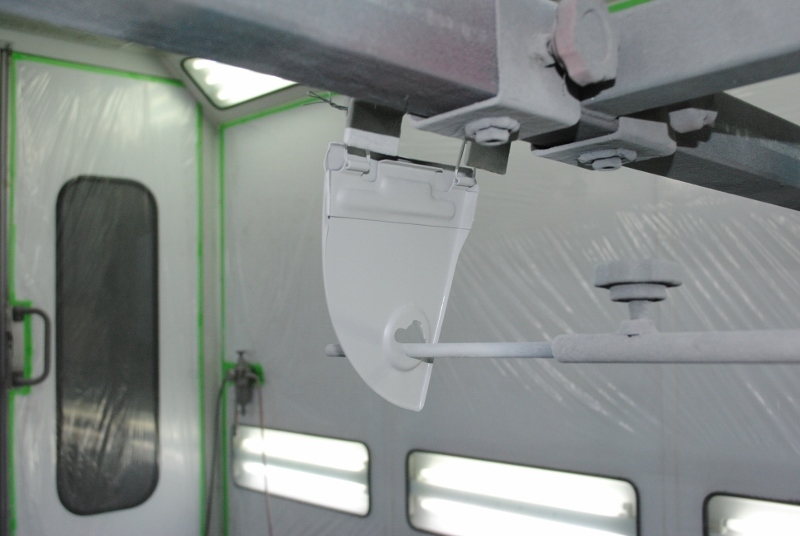

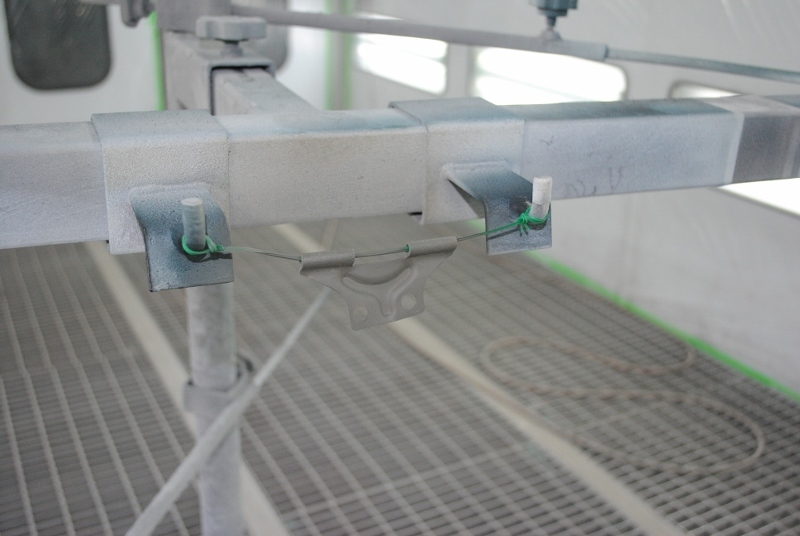

各部品を塗装スタンドに固定して、
各パーツの両面をエッチングプライマーにて下処理塗装してから、

イ-ジーフィラーにて下地塗装。

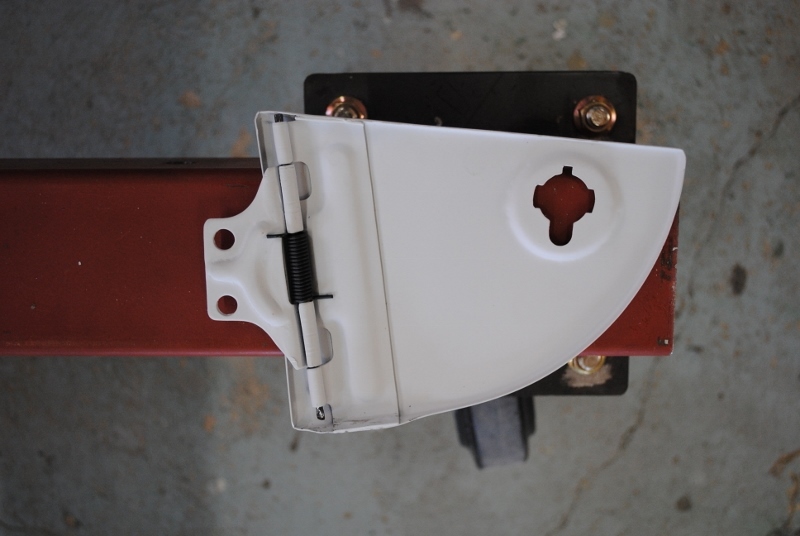

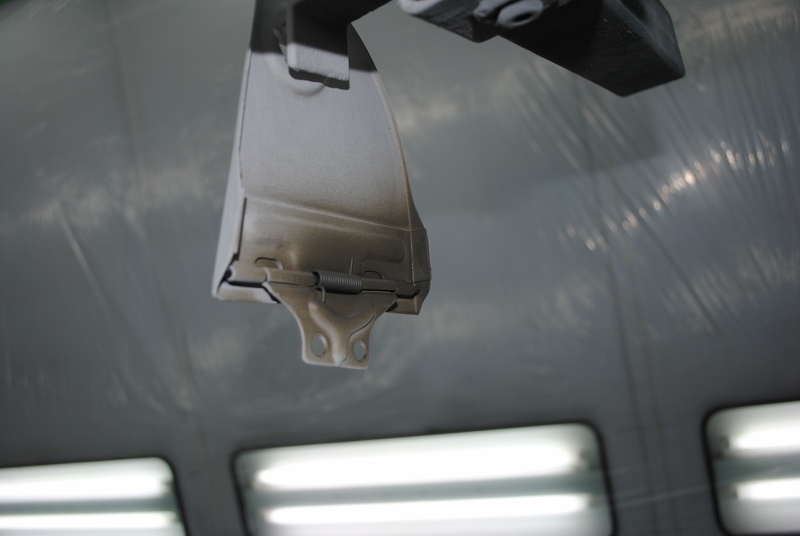

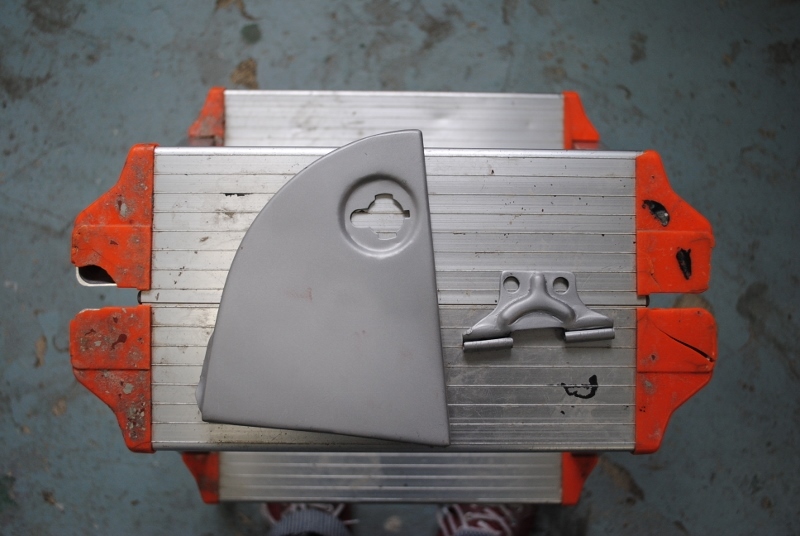

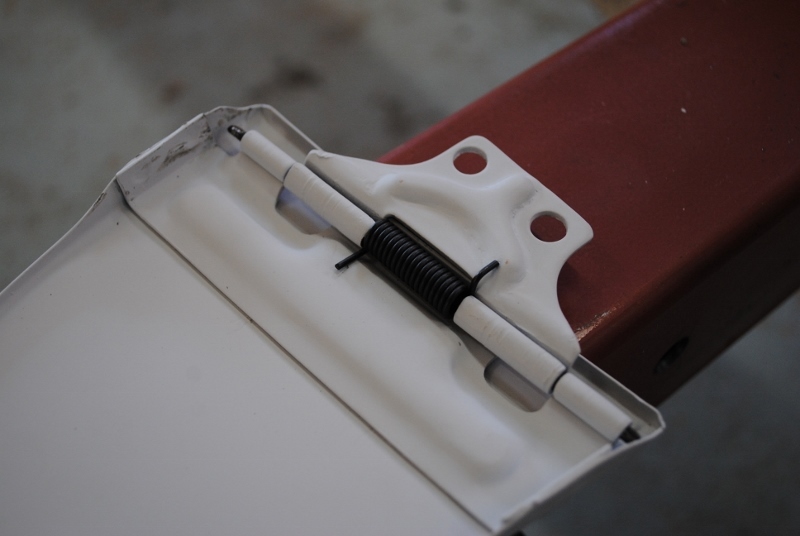

下地塗装を終えた各パーツ、

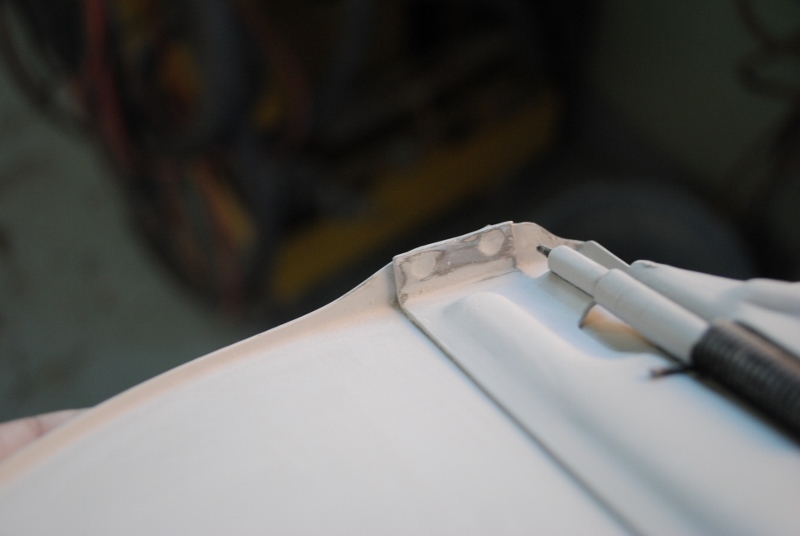

これらをパーツを組み上げた給油口パネル


組み立て工程上で、パネル面を元の形に戻した時に
ついたキズの箇所を、研いでから、

最終的にもう一度、この箇所を補修塗装して、

給油口パネル作業完了した、
ハコスカ　GT-R　フルレストア作業でした。
[ 記事ID ] 2478
[ 投稿日時 ] 2017/12/27
[ 記事URL ] https://bsshirasaki.blog118.fc2.com/blog-entry-2478.html
KPGC10 ハコスカ　GT-R　フルレストア作業、
次に作業したのが、フロントフェンダー。

元々付いていたフロントフェンダーは、タイヤハウス部が
ワイド加工してあるので、ノーマルに戻す予定で、

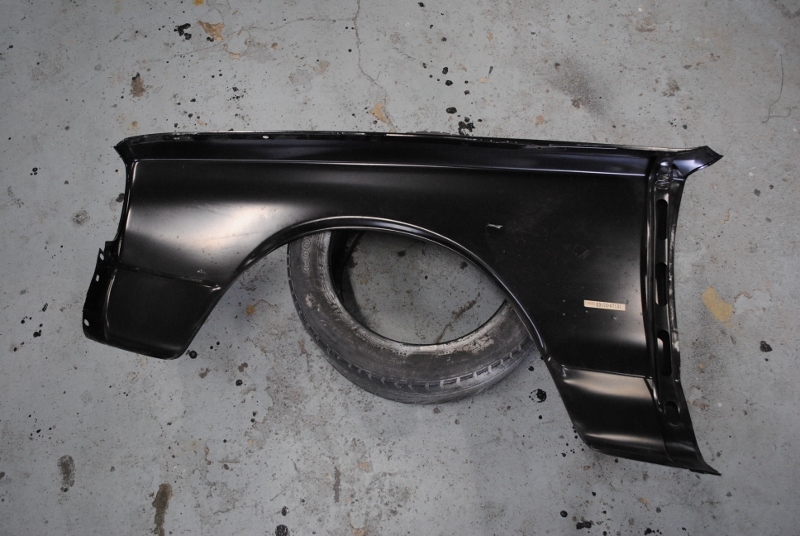

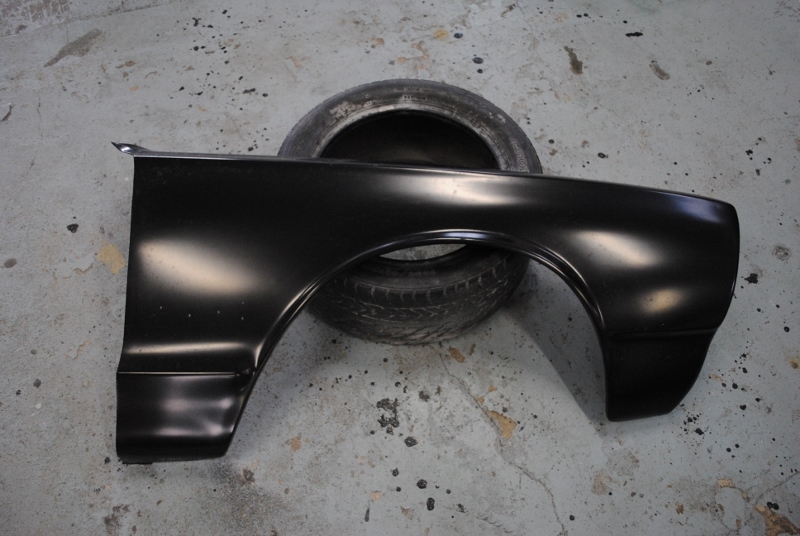

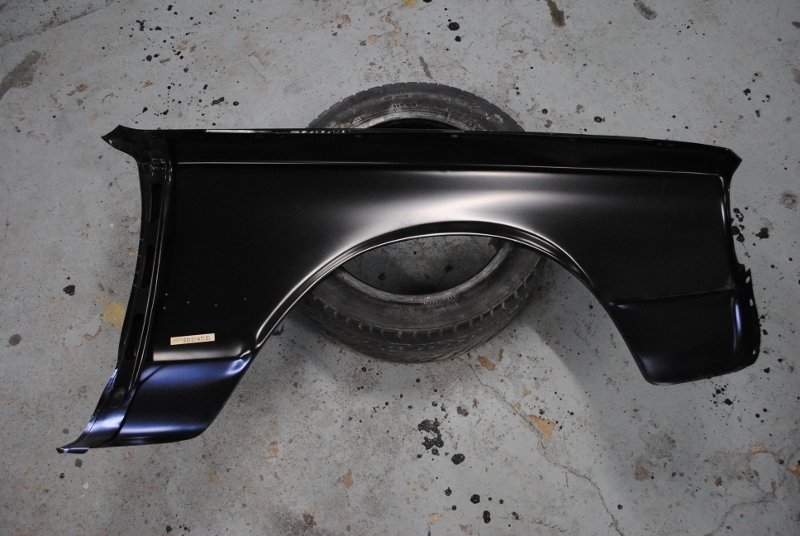

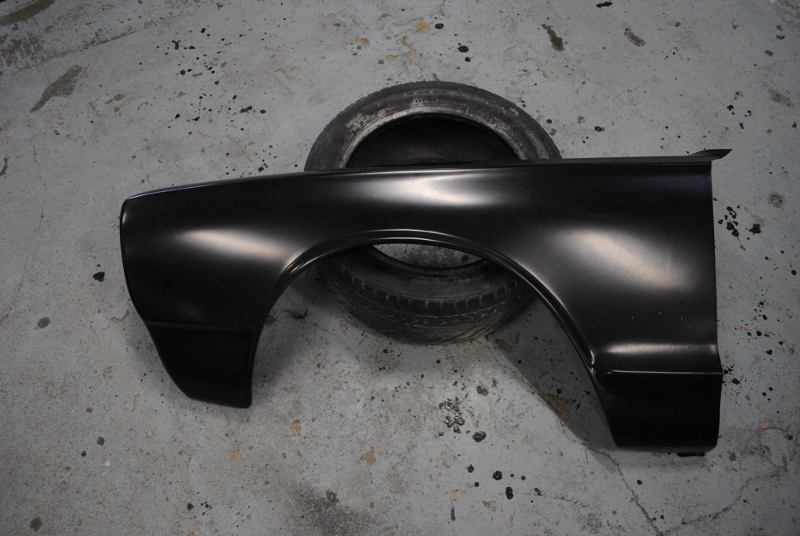

お客さんが10年以上前に日産部品から購入した新品パネル、

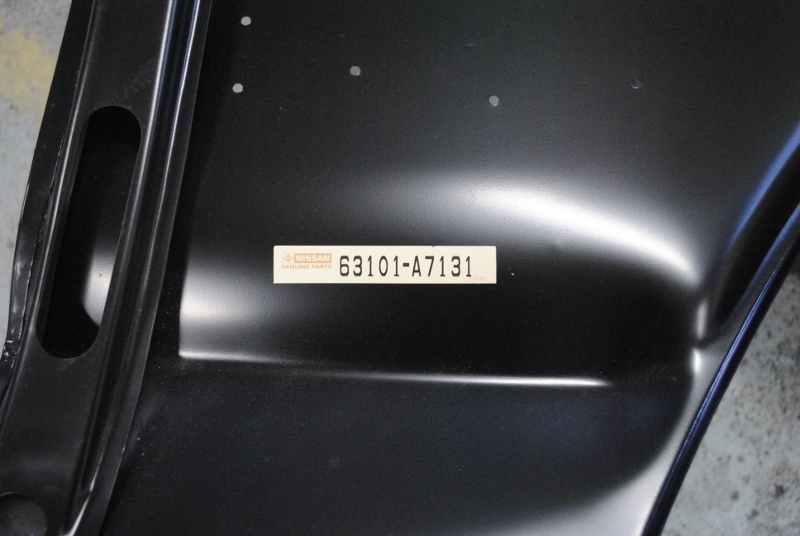

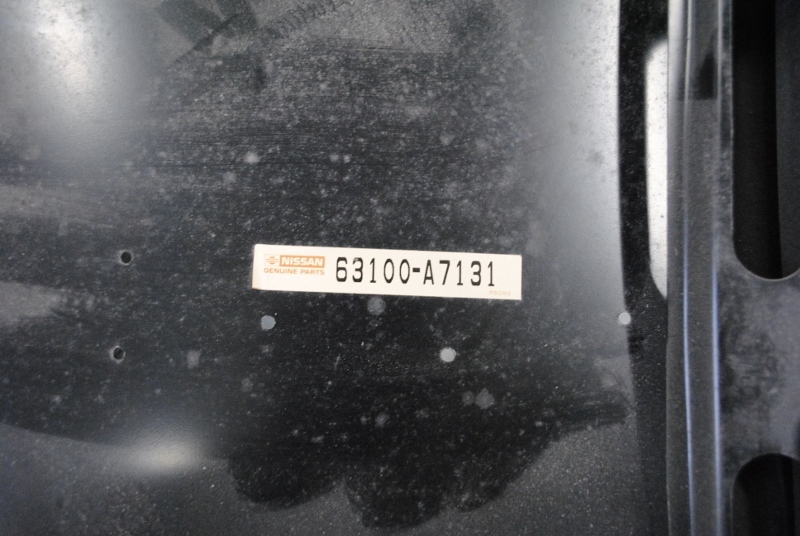

日産純正部品の証、部品番号ラベルあり。

ただ、問題なのはポン付け出来るレベルではなく、
部品取り外し時にすでに合わないのは、
確認済みの新品フェンダー。

ただ、どうなっていたのかは忘れてしまっているので、

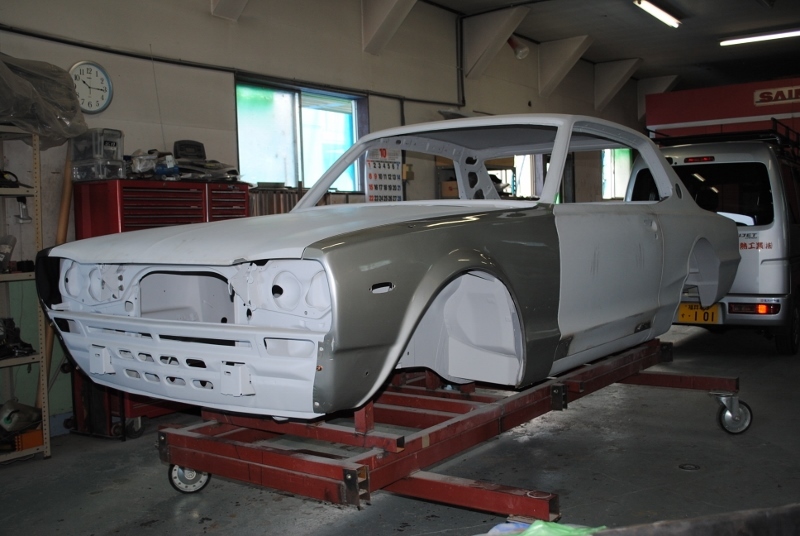

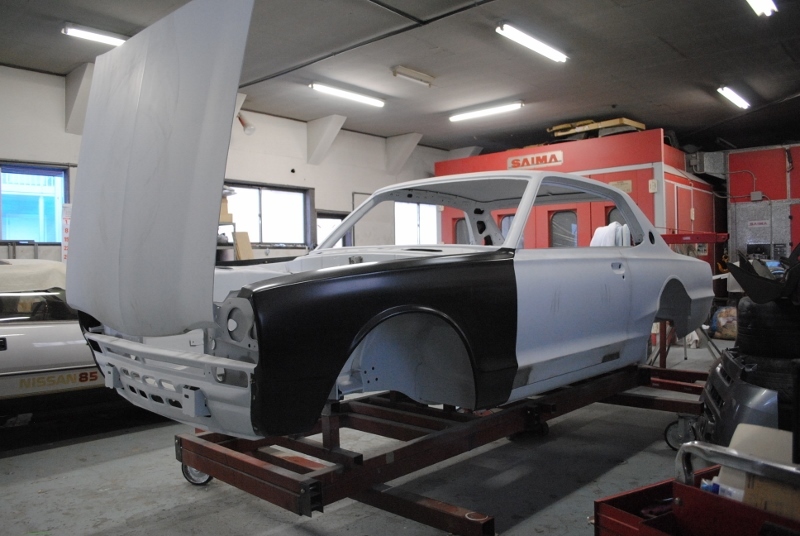

再度確認のため、車側に取り付けして仮合わせ。

まずは、右側から、

付くのには付くのだが、ボンネット先端部の隙間が半分？

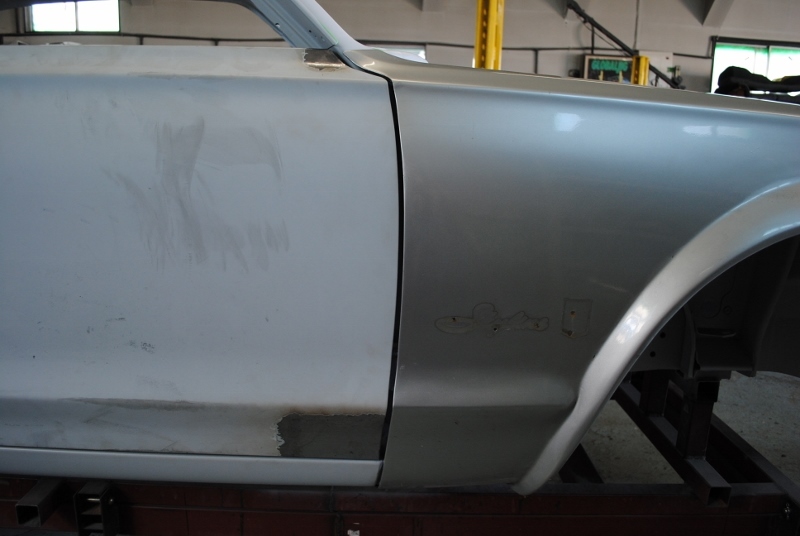

ドアとの隙間はまずまずなのだが、

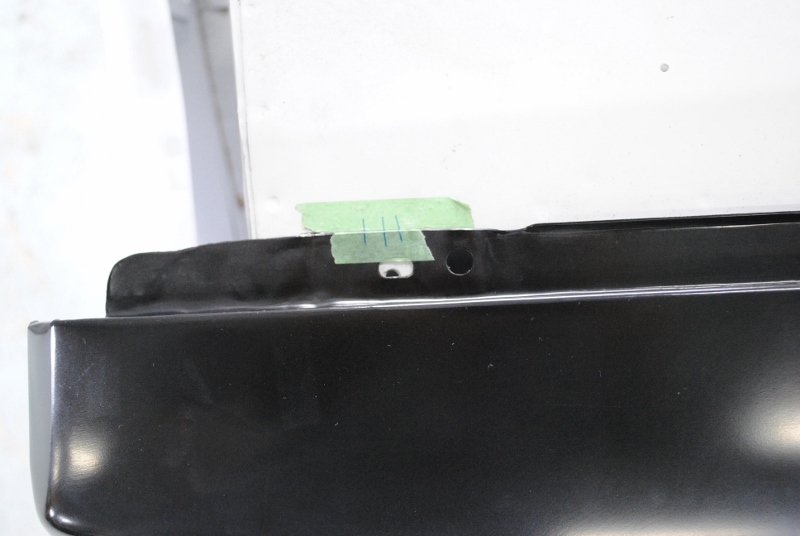

縦のライン一番下側の固定ボルト穴全く合わない、、。

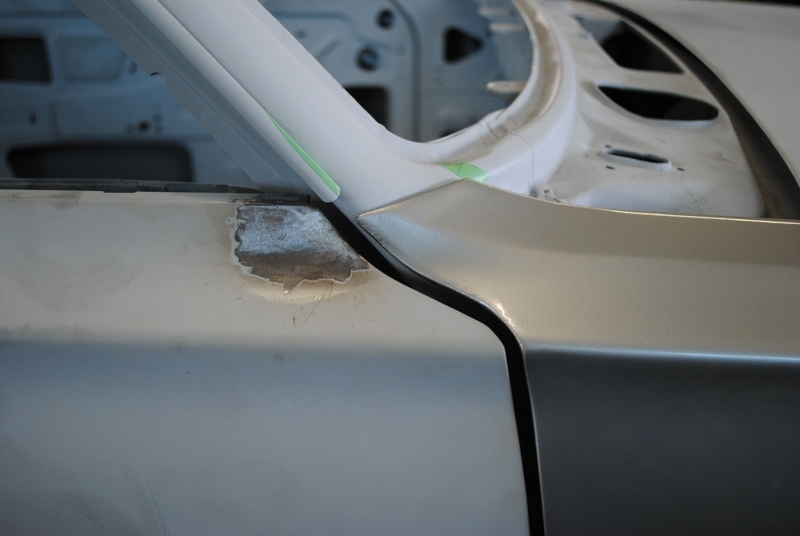

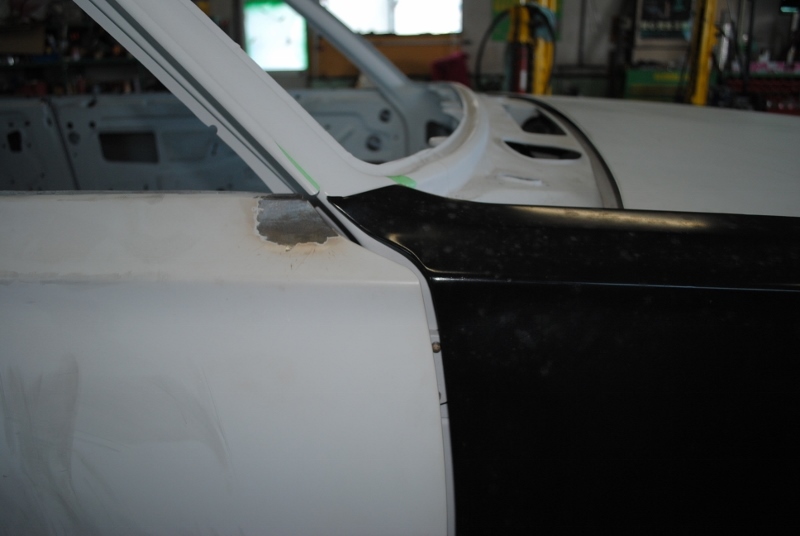

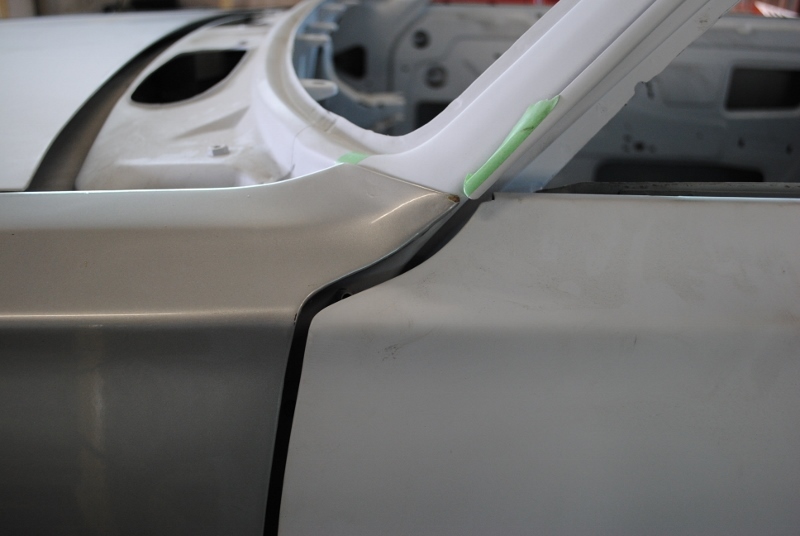

上側のドアとの隙間、こんなに広いの？

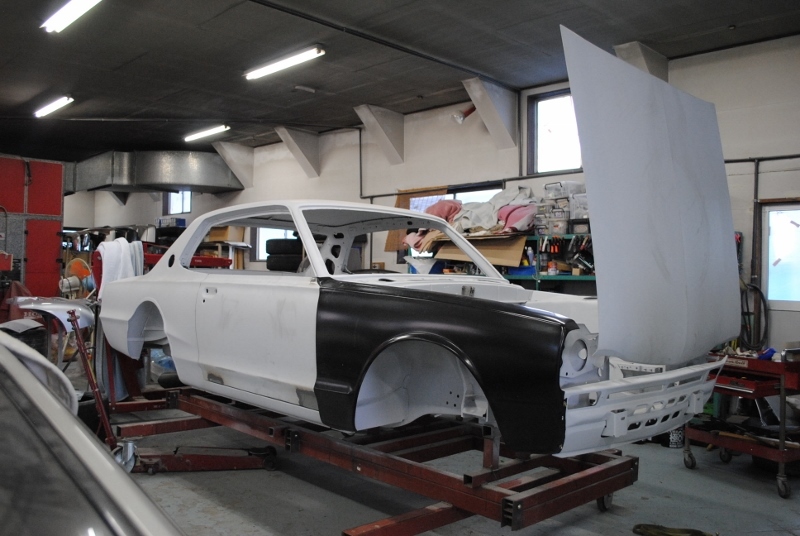

続いて左側、

こちらは、まずボルト穴が3箇所ずれてしまっており、
合わなくてボルト固定出来ないし、、。

それてドア側の縦方向は、大きさが小さくて収まらなくて、
隙間の確認も取れない状況、、、。

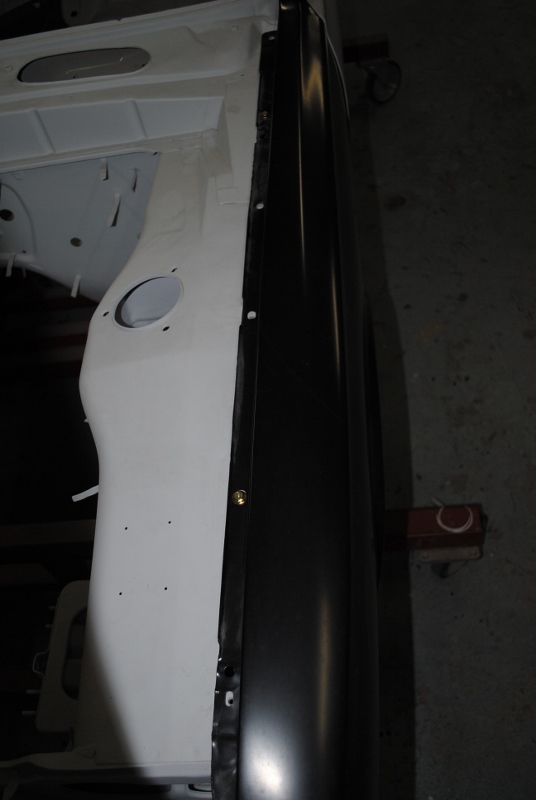

ボンネットとの隙間は、右側の1.5倍程の広さあり、隙間大、、、。
あと、前方向側、隙間大。

う～ん、困ったなぁと思い、元々付いていたフェンダーを取り付けして
位置を再確認したら、左右共良い感じ。

ただ、左右共ドア上側、アール部のスキマは広かったのだが、
こんなんだったのかと疑問、、？

いずれにしろ、合わないのは新品フェンダーのクォリティの低さが原因、、。

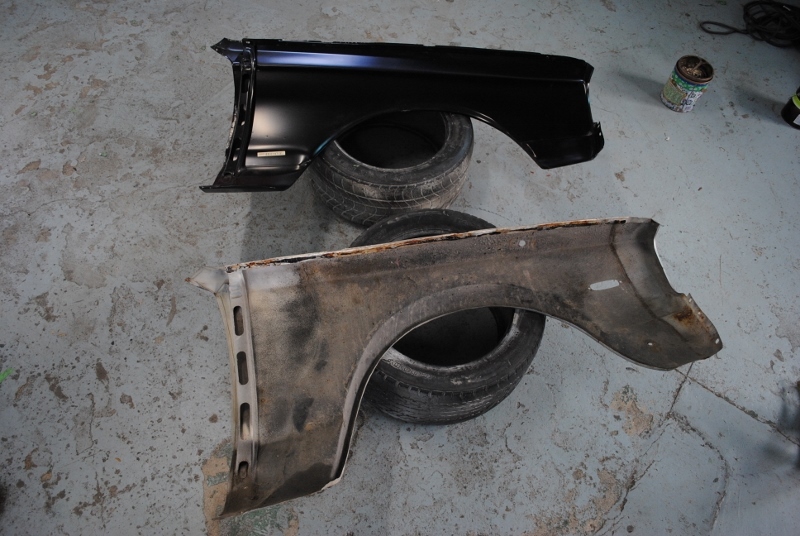

見比べて、色々と長さを測ったのだが、

色々な所寸法違っており、プレスも違うし、、。

しかし、困ったなぁ～。

これで新品部品ですと言われても、
全国の修理業者困りモンですょ、日産部品さん～～。（笑）

さて、どうしましょうか？？？
[ 記事ID ] 2480
[ 投稿日時 ] 2018/1/4
[ 記事URL ] https://bsshirasaki.blog118.fc2.com/blog-entry-2480.html
2018年、今年も宜しくお願いします。

明日まで休みなのだが、今日からブログ更新作業で
まずは、KPGC10 ハコスカGT-Rから。

新品部品なのに、全然合わないフロントフェンダー作業～、
なんとかしますよ、日産部品さん（笑）（笑）（笑）

左側からの作業で、どう修整したら良いのか、
困ったものだと色々考えたのだが、
なんとかなるさ～と、作業開始。（笑）

手始めに、フェンダーが車側に入らないと、
どう修整したらよいのか全く解らないので、

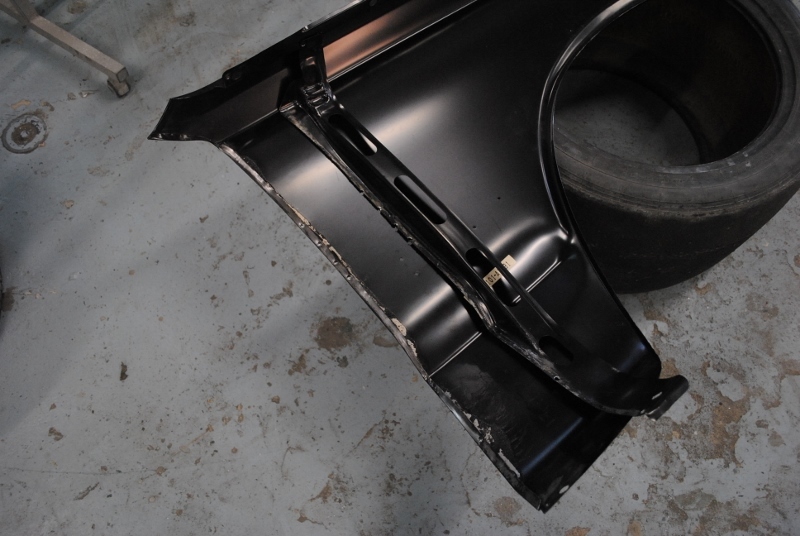

まず最初に、裏面に取り付けされている、
縦方向のブラケットを取り外しから。

スポット溶接を取って、

そっとタガネを入れて、取り外ししようとするのだが、
これがまた取れないのなんの、、、。

変形させたくないので、無理な力加えないように、

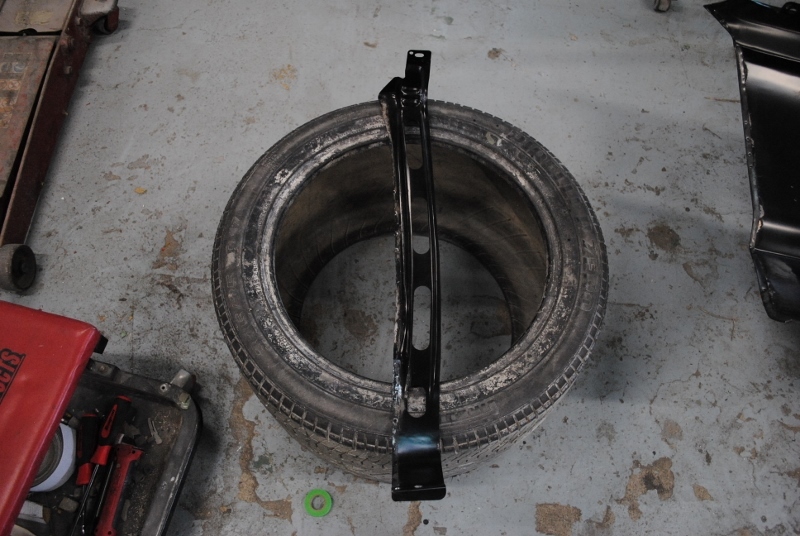

あ～でもない、こ～でもないと、なんとか取り外しした、ブラケット。

なんとか取れて良かった。

この状態で、入らなかった縦方向がフリーになったので、

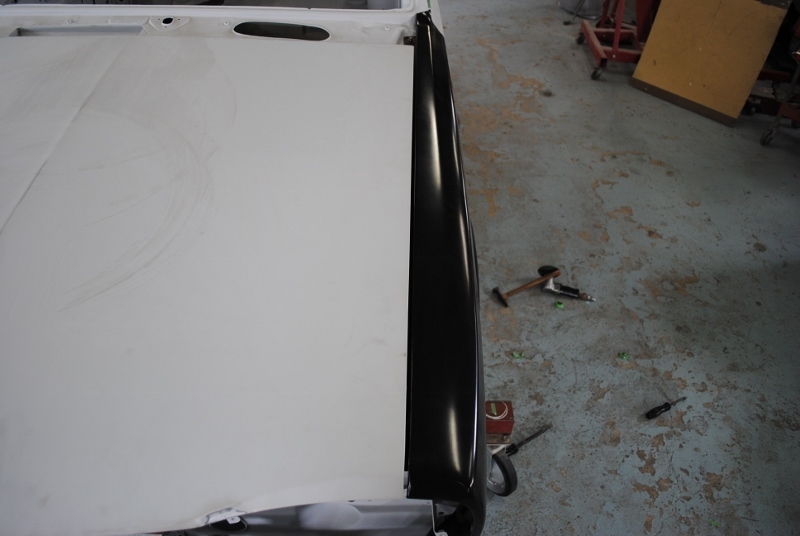

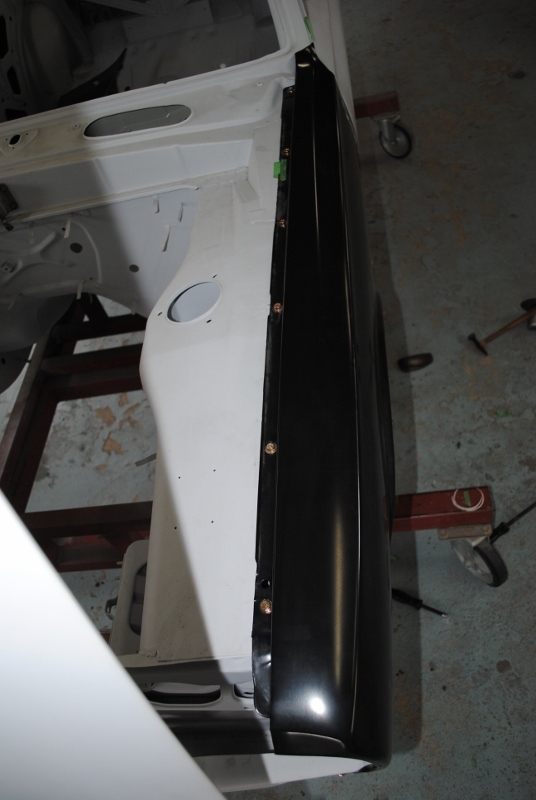

車側に仮付けしたら、ドアとのスキマ、超広いし、、。

上から下方向に行くにつれて、かなりの広さのスキマ、、。

フレームが上方向に上がっているようなスキの広さ。

ちなみに、この車両は事故車ではないので、
ダメなのは、この新品フェンダーで、
もうトホホ、状態です、、。（笑）

ボンネットとのスキも広いし、やってくれますわ、
日産部品さん、、。

う～ん、、、

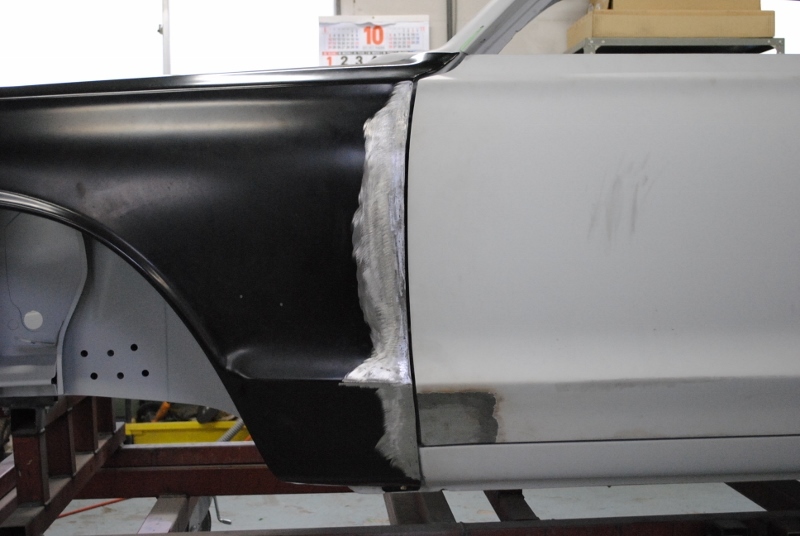

まずは、ドアとの隙調整の修整作業として、
折り返し部を一旦伸ばして平面にしてから、

均等なスキマに現車合わせて゛、折り曲げ直して、

取り外ししてあった、ブラケットを再度取り付けして、

縦方向のスキマ修整作業完了～。

写真で説明するとあっと言う間なのだが、
実作業は何回も車側に取ったり付けしたと、
結構手間暇、かかってますよ～ん。

次は、ボンネットとの隙間修整作業なのだが、

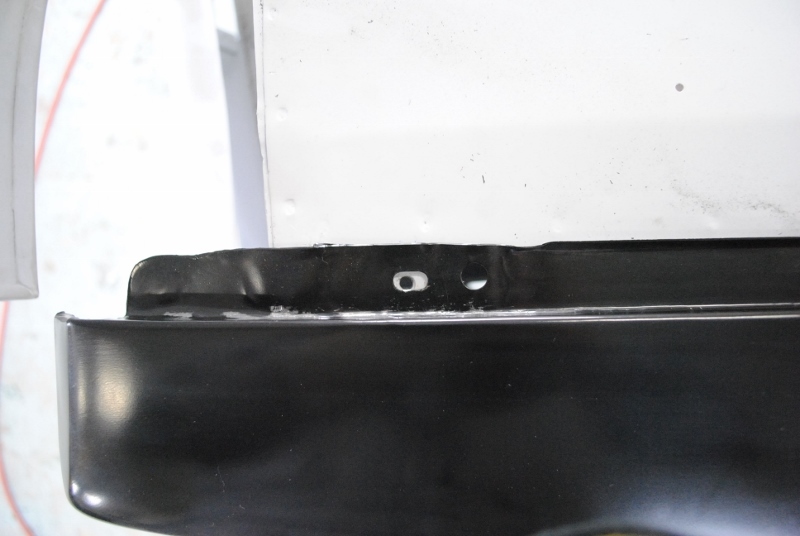

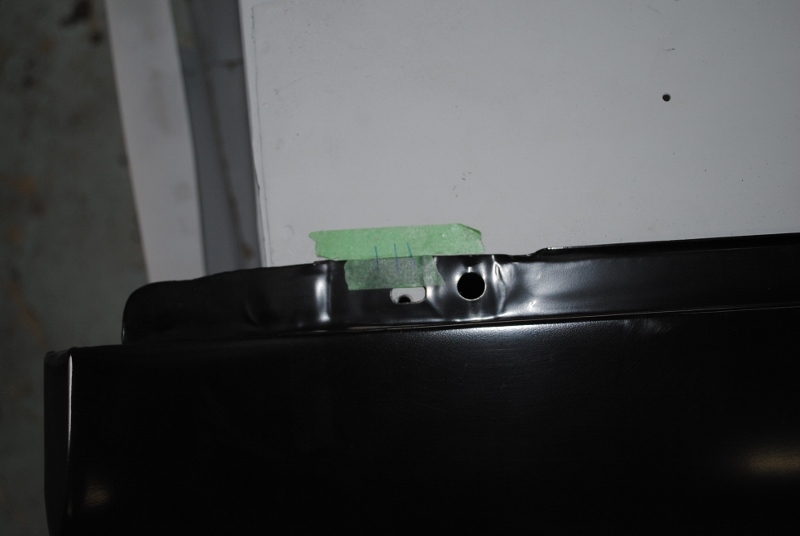

まずは、ボルト固定穴の修整から。

ボルトも全部取り付け出きるように修整して、

先端部を除いて、ボンネットとの隙間修整完了～。

ここまで合わなかったフェンダーなのだが、
フロントパネル側においては、
とても優秀で、なにも問題なかった。（笑）

こんな調子で、左側新品フロントフェンダー修整作業、
おおむね終えた状態でした、、、。
[ 記事ID ] 2485
[ 投稿日時 ] 2018/1/16
[ 記事URL ] https://bsshirasaki.blog118.fc2.com/blog-entry-2485.html
KPGC10 ハコスカGT-R　フルレストア作業、
左側フロントフェンダーに続いて、右側の修整作業。

仮合わせしてみると、左側ほど問題点はないのだが、

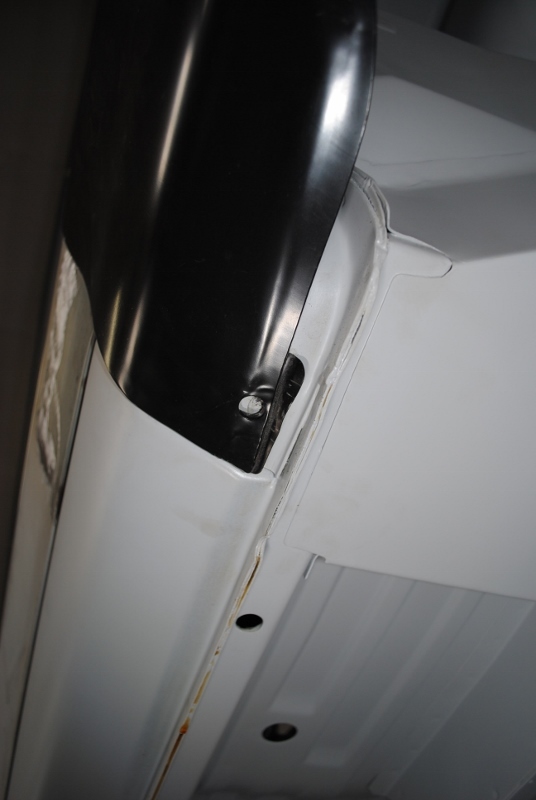

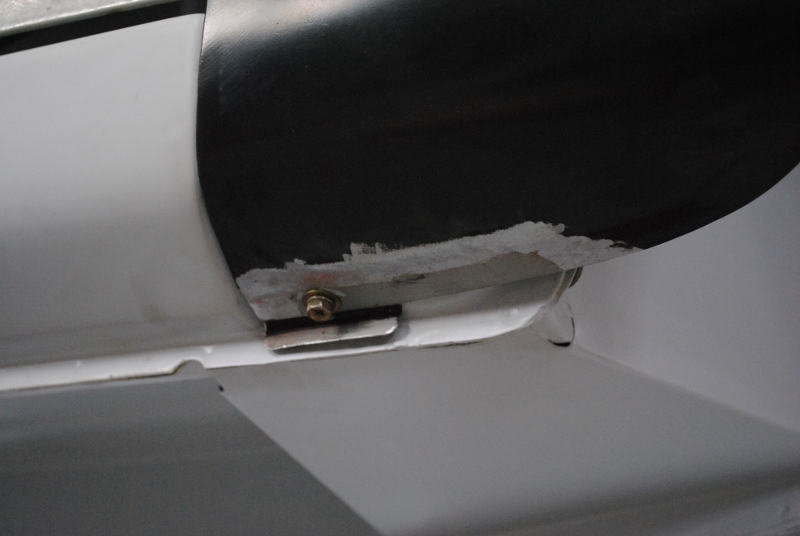

下側の固定ボルト穴がズレてしまって取り付け不可能の状態で、
左側と見比べると、パネルが少々小さい見たい。、。

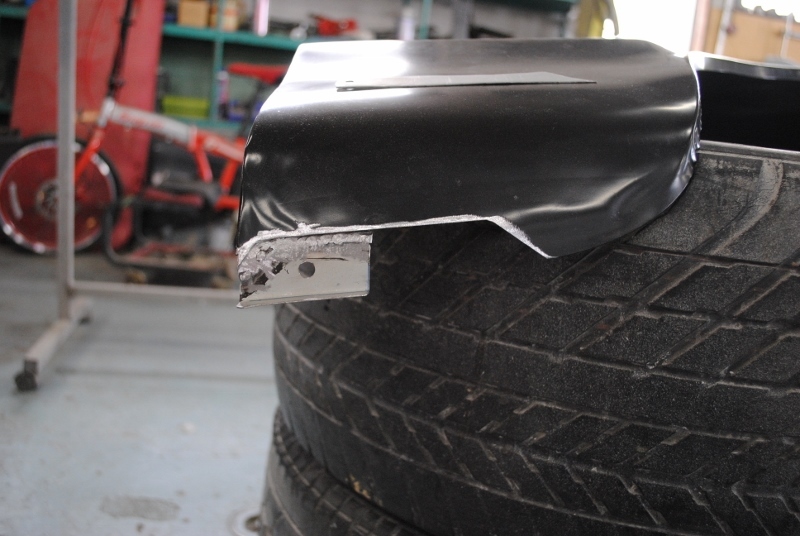

そこで、まず縦方向のブラケットをカットして、

新たに製作したパネルを取り付け～。

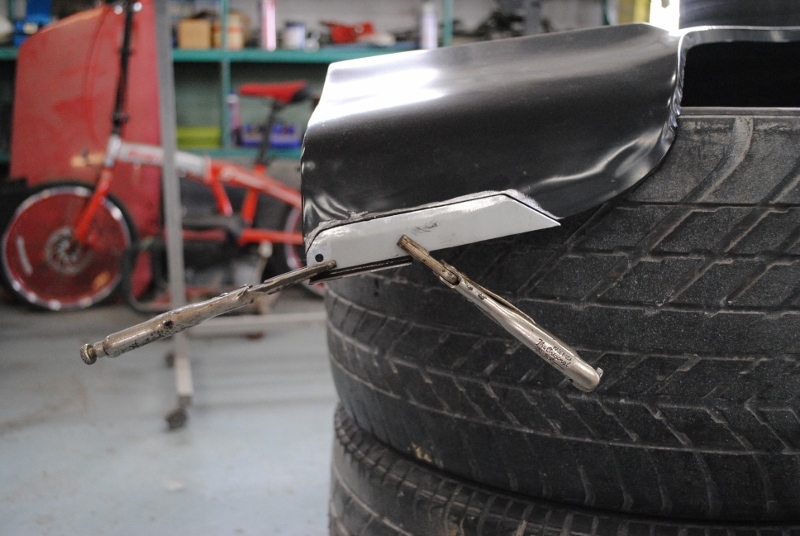

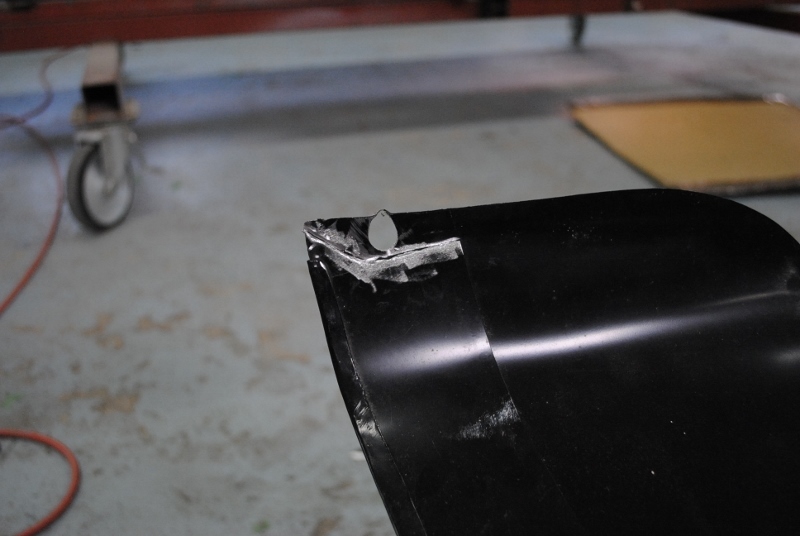

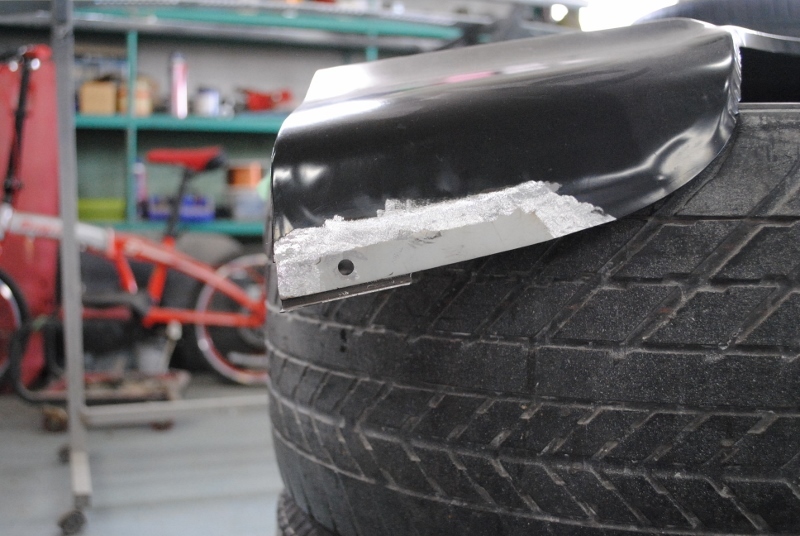

さらに表面パネルの足りない分を、製作にあたりパネルをカットして、

新たなパネルを製作して交換～。

これで、車側に取り付け固定出来た、フロントフェンダー。

こちら側はドアとのスキは均等にあるので、特に問題なし。

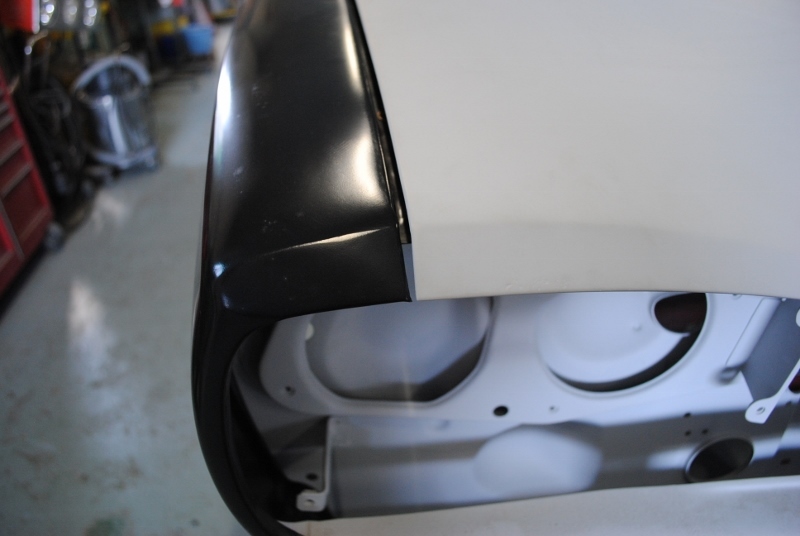

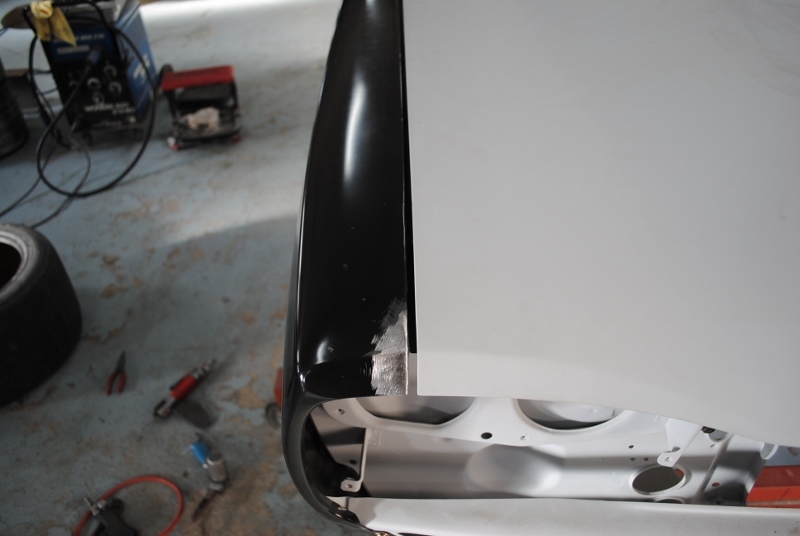

ただ、ボンネット先端部のスキが、極端に狭いし、、、。

均等なスキになるように、板金にて手直し。

左側も先端部が、若干狭かったので、

同様に、板金修整～。

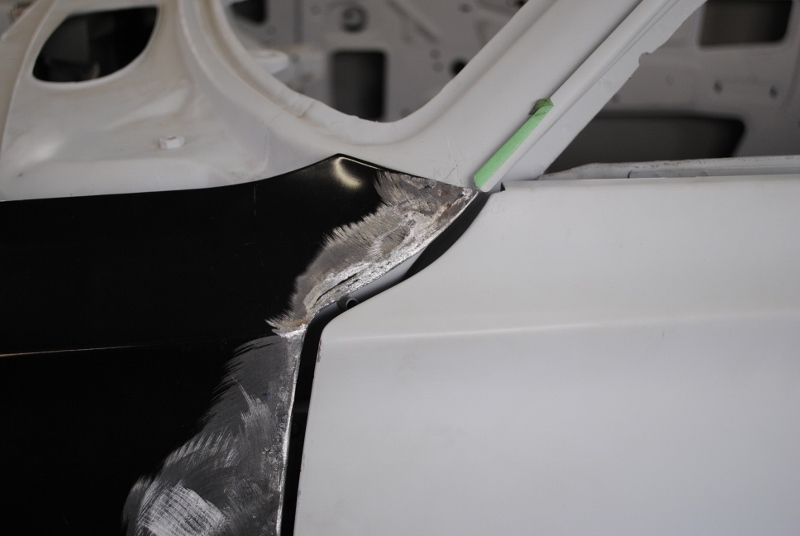

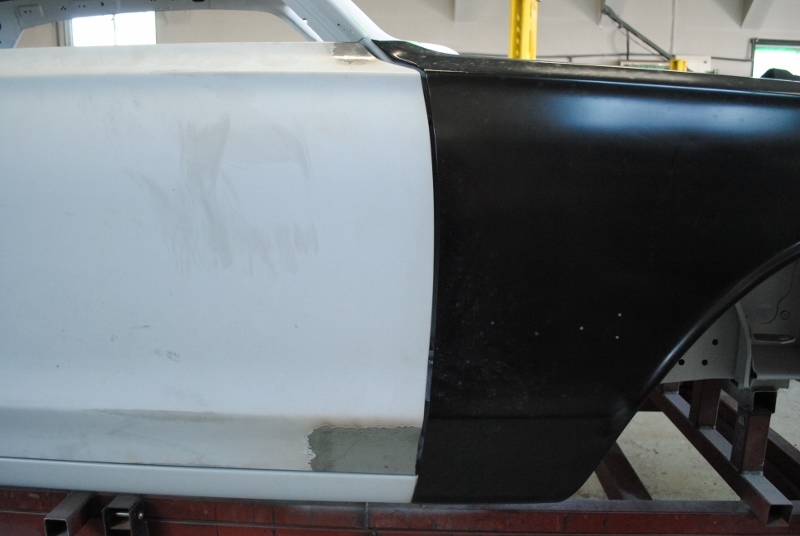

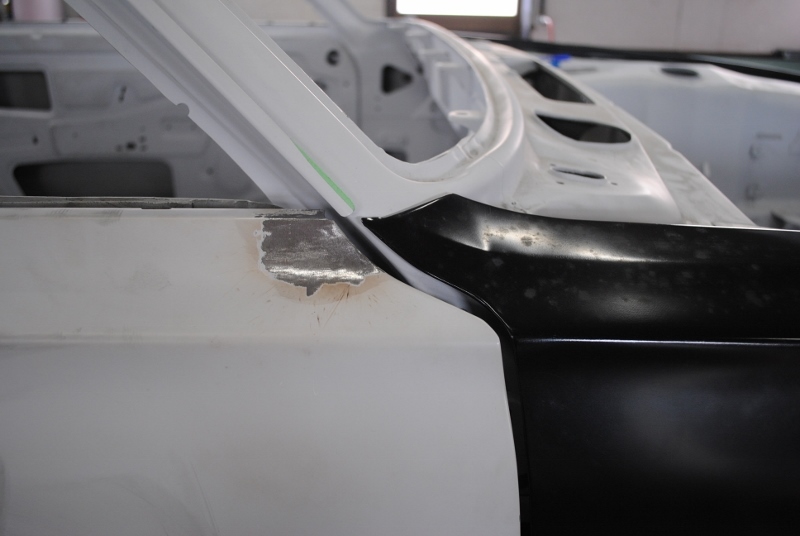

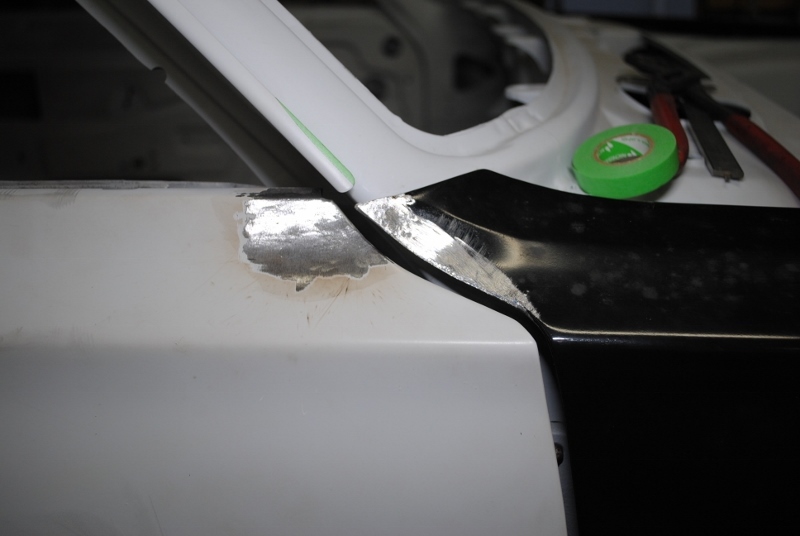

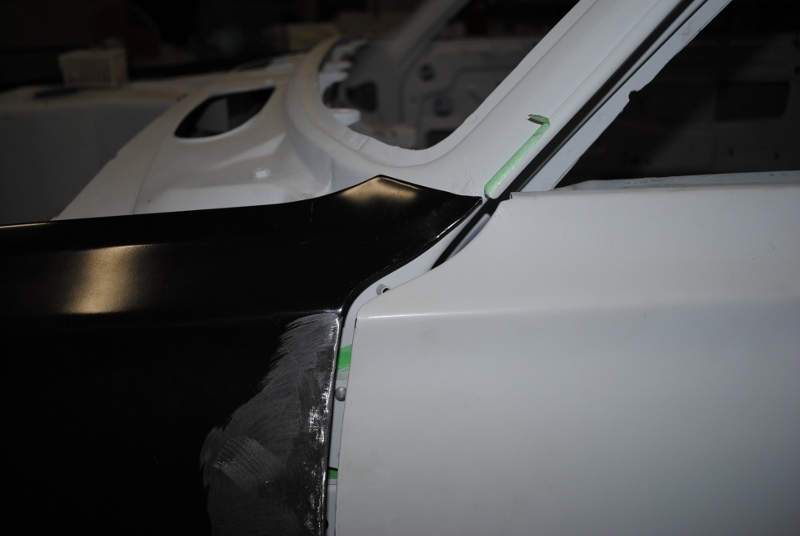

次に、縦方向上部のドアとの隙間、
ここがかなり隙間が広かったので、

板金にて手直し修整作業して、

これで、左側のパネル修整作業完了。

同様に、右側もスキ広かったので、

パネル修整作業して、

右側も、修整作業完了～。

まだ続く新品フェンダーの手直し作業、
日産純正新品部品なのに、どれだけ手間暇要するのだろうか、
日産部品さ～ん。。

正直、疲れますよ～ん。（笑）
[ 記事ID ] 2489
[ 投稿日時 ] 2018/1/26
[ 記事URL ] https://bsshirasaki.blog118.fc2.com/blog-entry-2489.html
日産純正フロントフェンダーの手直し修整を終えた
KPGC10 ハコスカGT-R　フルレストア作業、

作業中にちょっと気になっていた所、
ライトグリルとかの位置関係の確認のため、

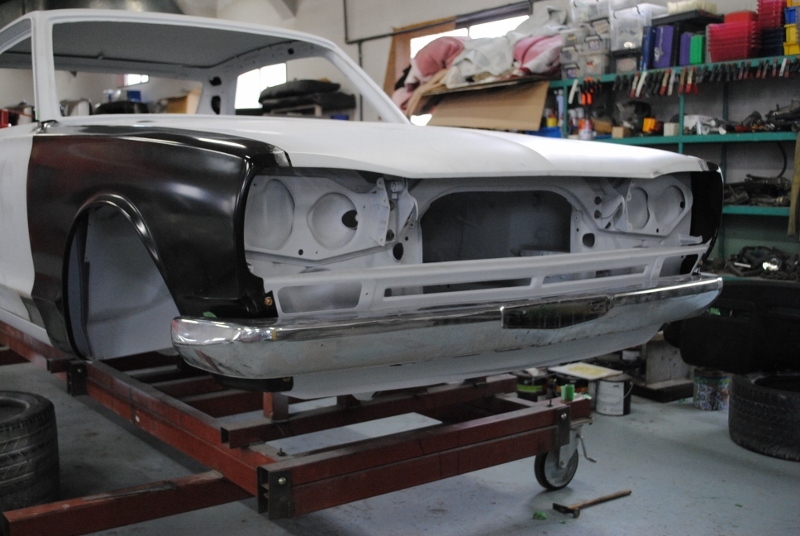

まずはフロントバンパーの確認から。

位置確認するのだが、特に問題なし。

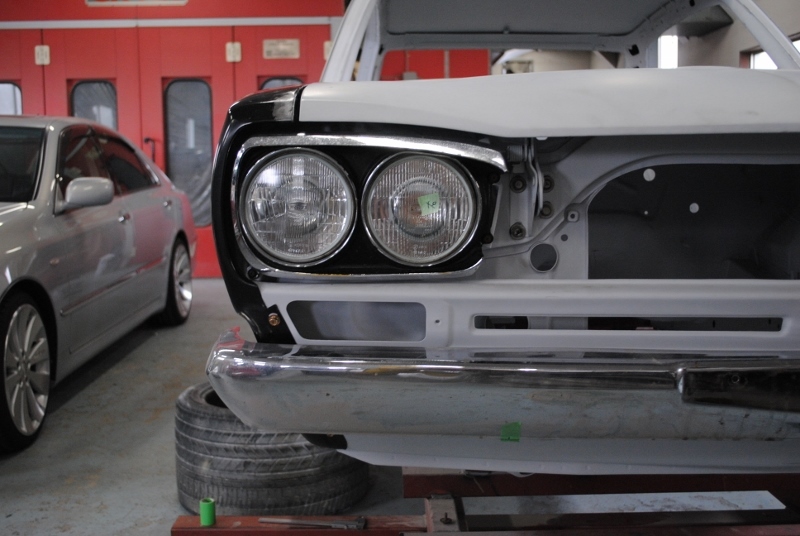

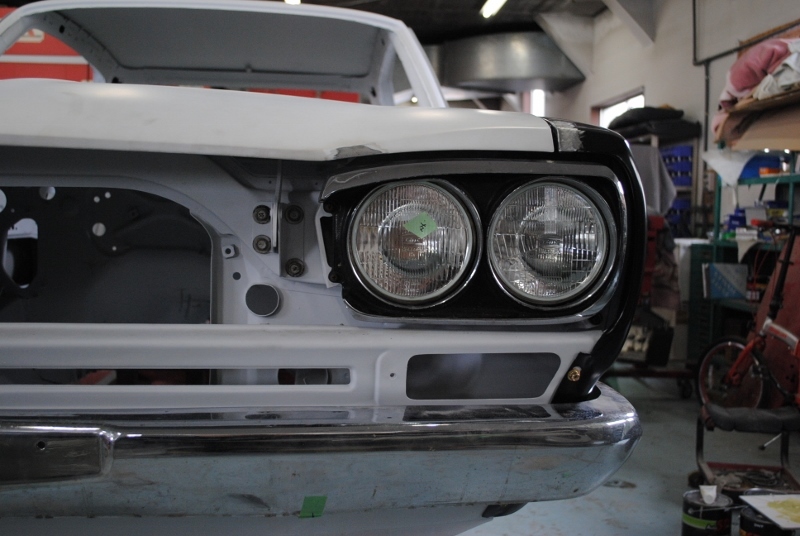

つきに、ヘッドライトグリルを取り付け。

予想に反して、全く問題ないし。（笑）

これを見る限り、フロント側のプレスは問題ない感じで、
至って良好で、ポン付け出来るレベルの商品。

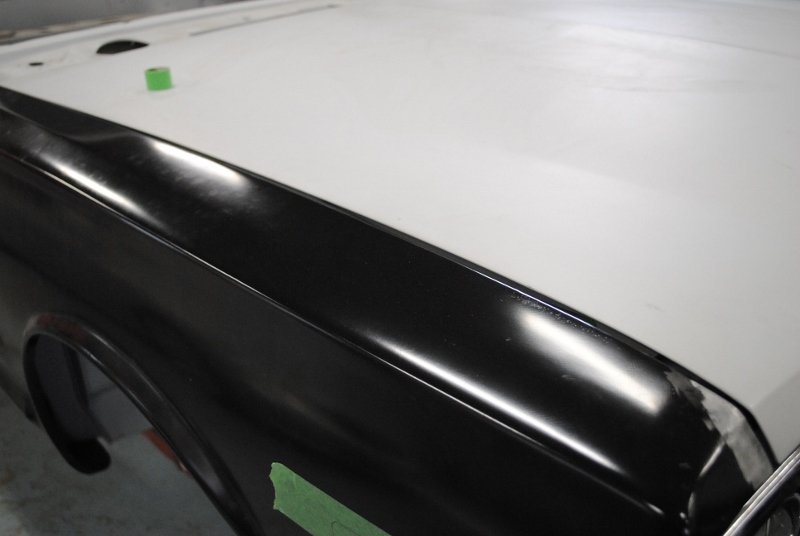

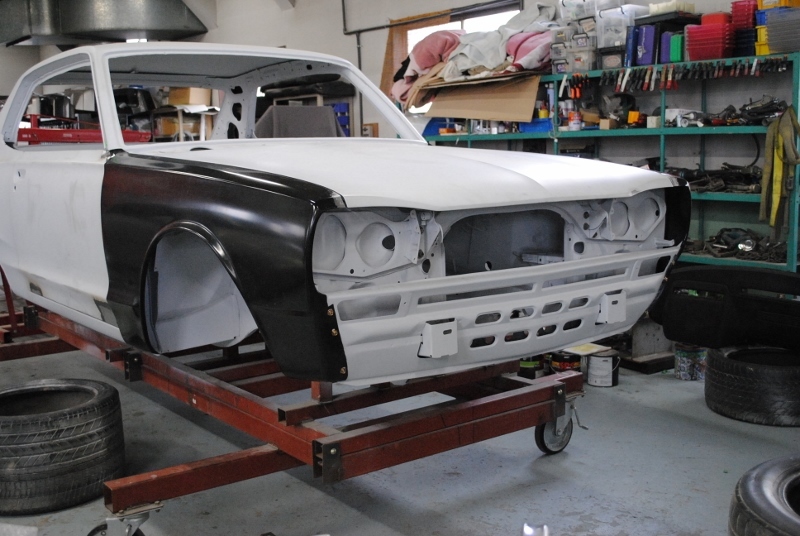

ここで、フロントフェンダー各部の穴あけ作業。

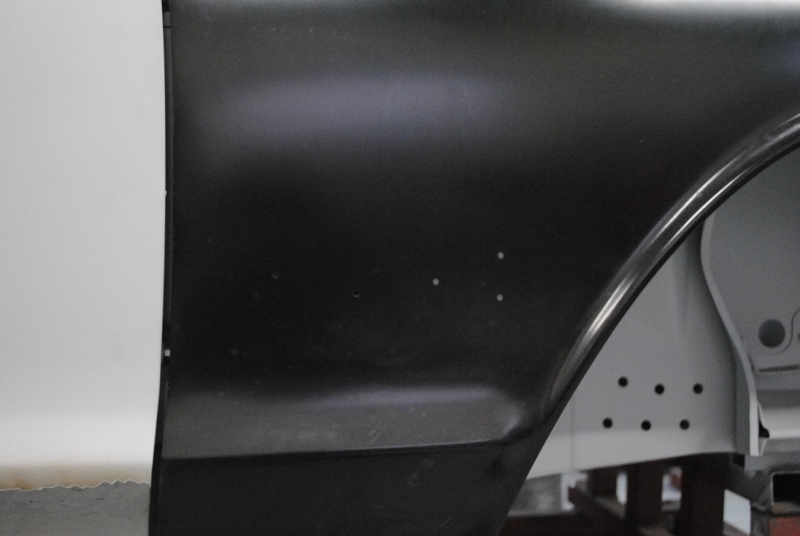

ちなみに、この新品日産純正フロントフェンダー
フロントバンパーサイド固定穴、ウインカー穴、
フェンダーミラーの穴が全く開いてない、、。

昔だと、フェンダーミラーの穴埋めはよく作業したのだが、
フェンダーミラーの穴あけ作業は初めて。（笑）

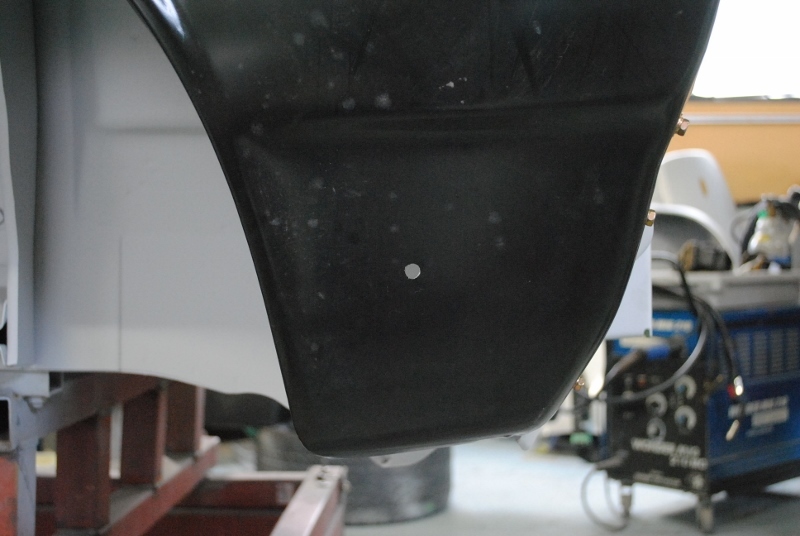

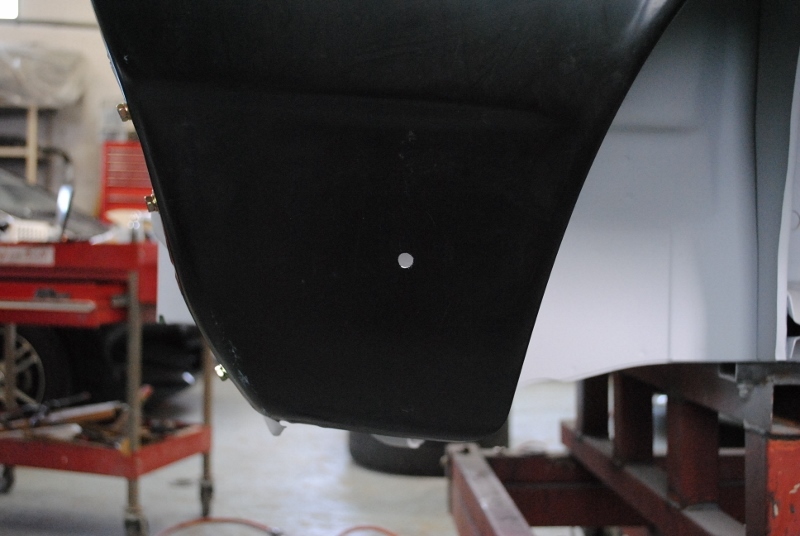

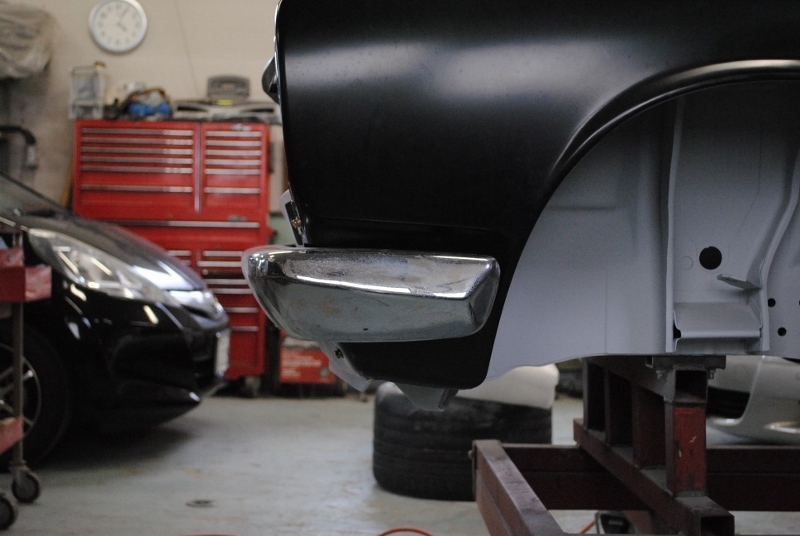

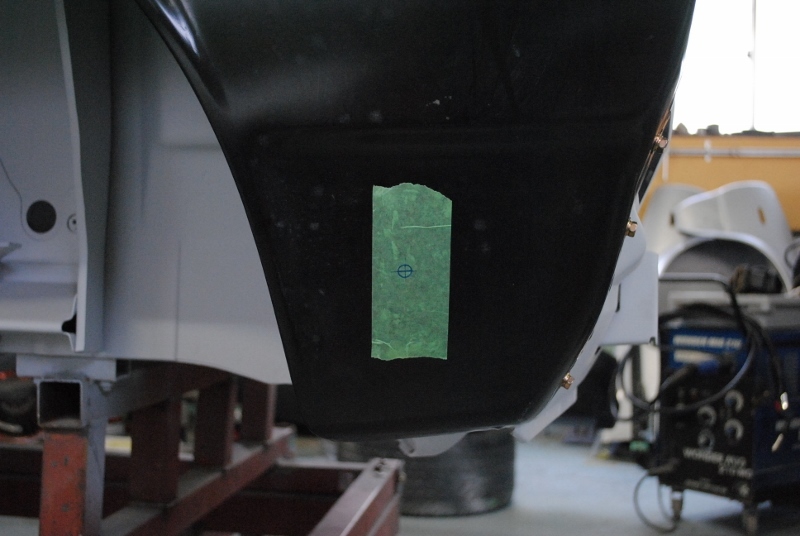

まずは、バンパーサイド穴開け作業からで、
穴開け位置を出してから、

ドリルにて穴あけして、

フロントバンパーは問題なく取り付け完了～。

続いてウインカーランプの取り付け穴開け作業、
古いフロントフェンダーから位置出した所を

穴開け加工～。

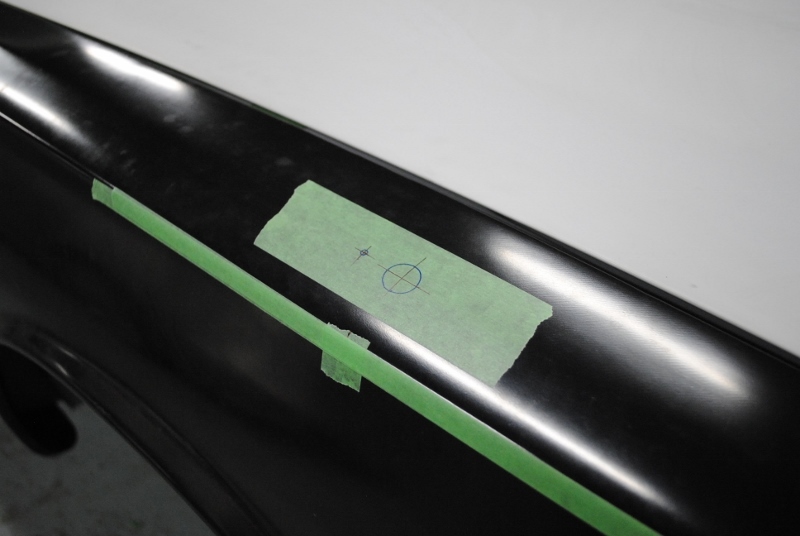

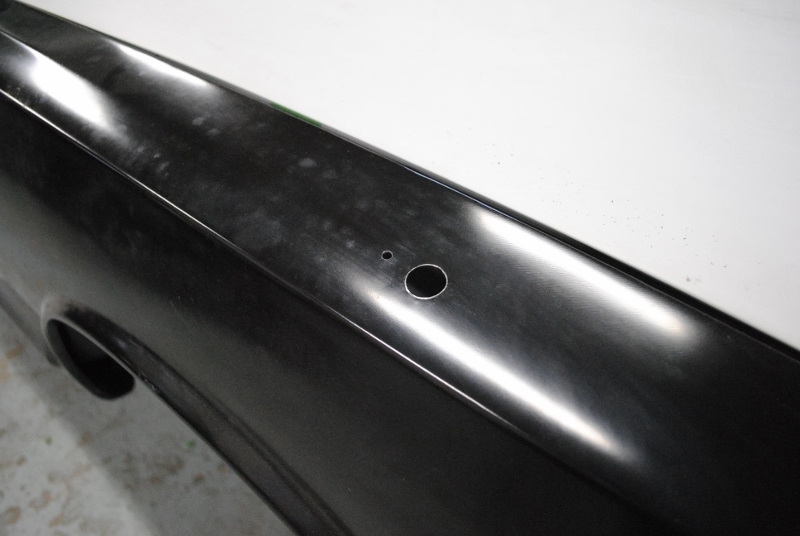

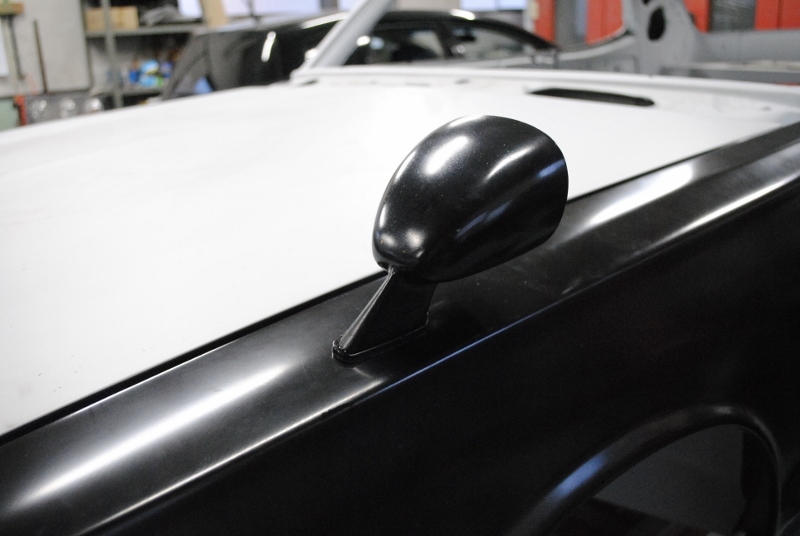

続いてフェンダーミラーの穴開け位置、

これも元のフェンダーから採寸された所を、カット。

最後に、各部品取り付けして



穴開け作業完了～。

ここまで色々な作業していると、
唯一穴が開いていた、エンブレムの穴、

まったく信用できないので、
エンブレム取り付けしてみたら、
両方共、ここは問題なかった。（笑）

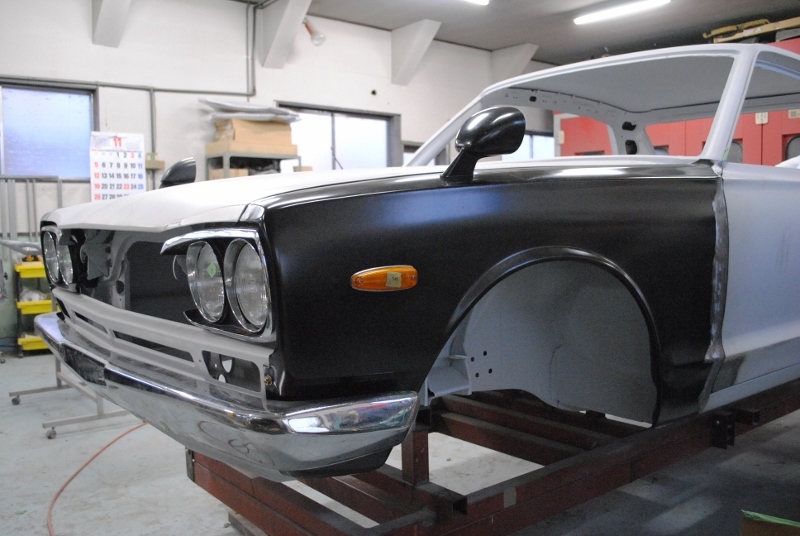

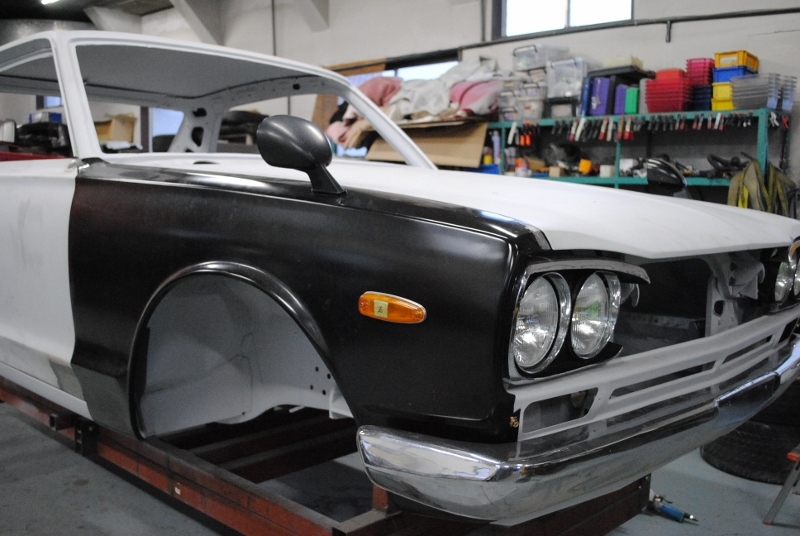

これで左右フロントフェンダーに各部品取り付け出来た、

KPGC10 ハコスカGT-Rでした。
[ 記事ID ] 2504
[ 投稿日時 ] 2018/3/2
[ 記事URL ] https://bsshirasaki.blog118.fc2.com/blog-entry-2504.html
KPGC10 ハコスカ　GT-R　レストア作業、
フロントフェンダーの作業を終えたら、
ドアとフェンダーとボンネットを取り外しして、

各部修理した箇所の素地金属に対して

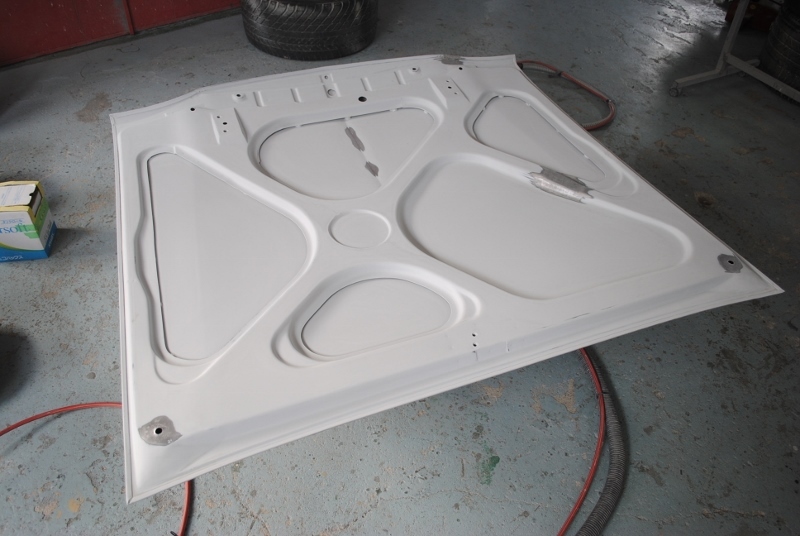

まずは裏面からの作業で

エッチングプライマーを塗装してから、

下地のサフェサーを塗装～。

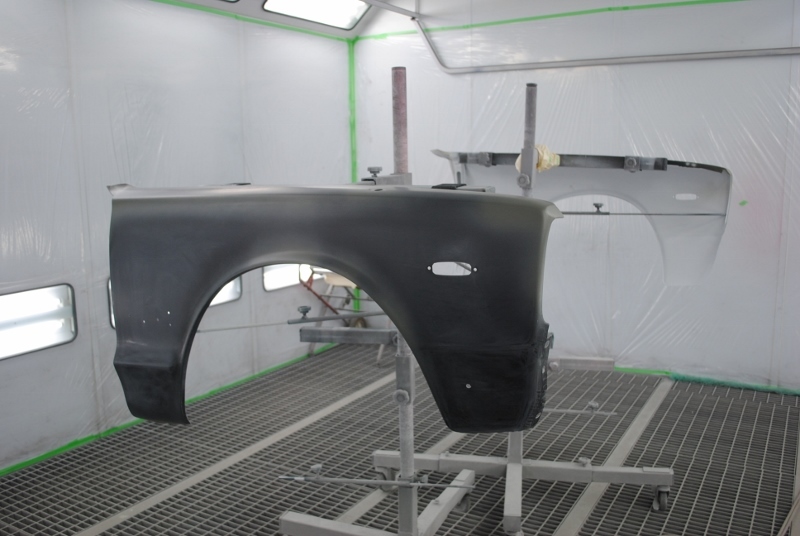

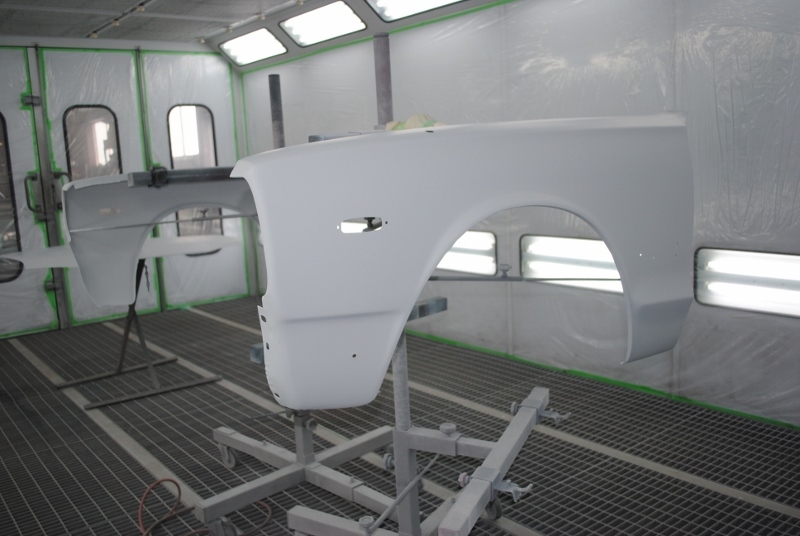

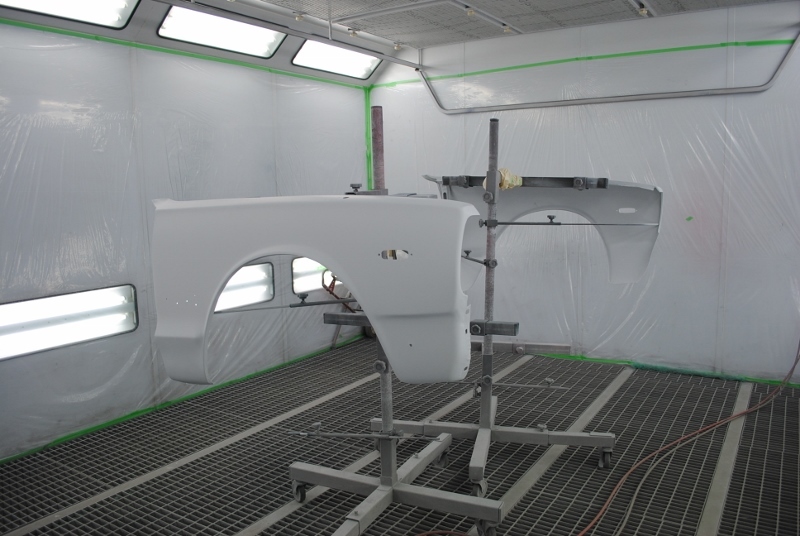

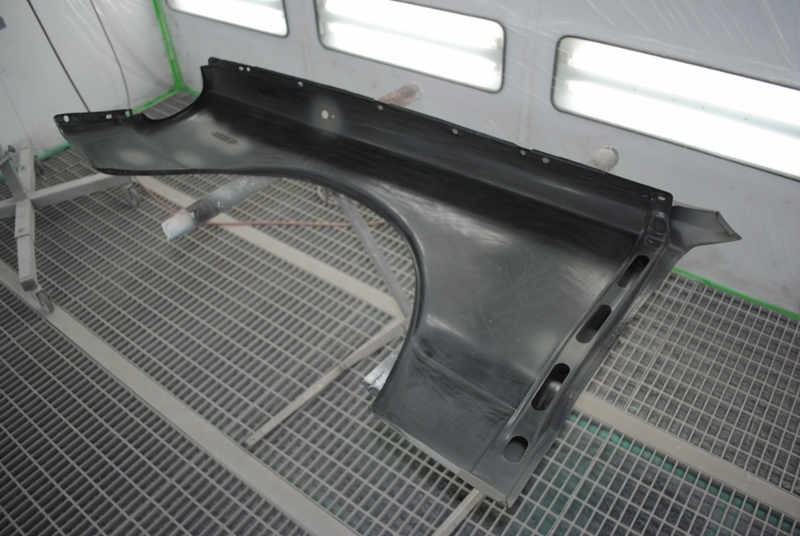

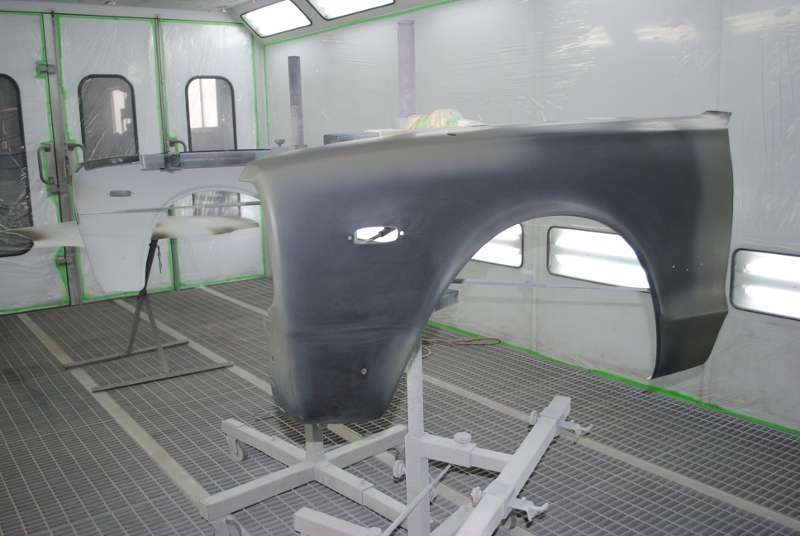

新品フェンダー裏面も同様に下地塗装。

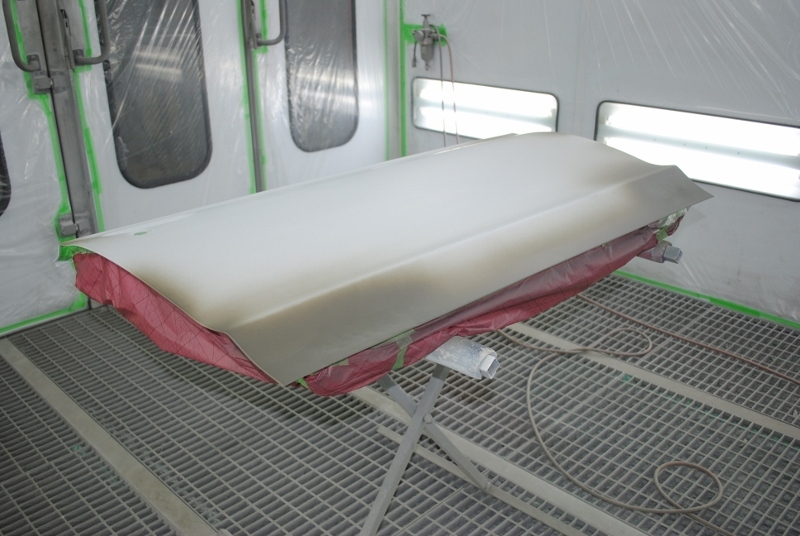

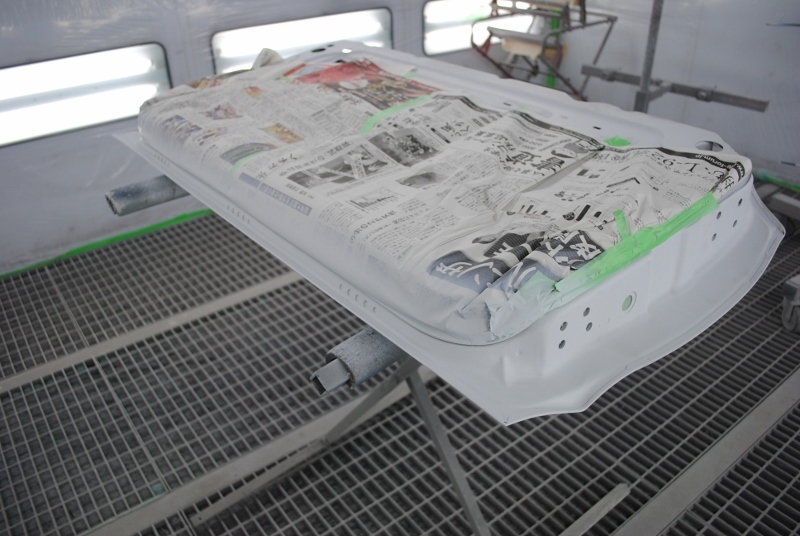

続いて表面の作業、裏面同様に
エッチングプライマーを塗装してから、

下地塗装へ。

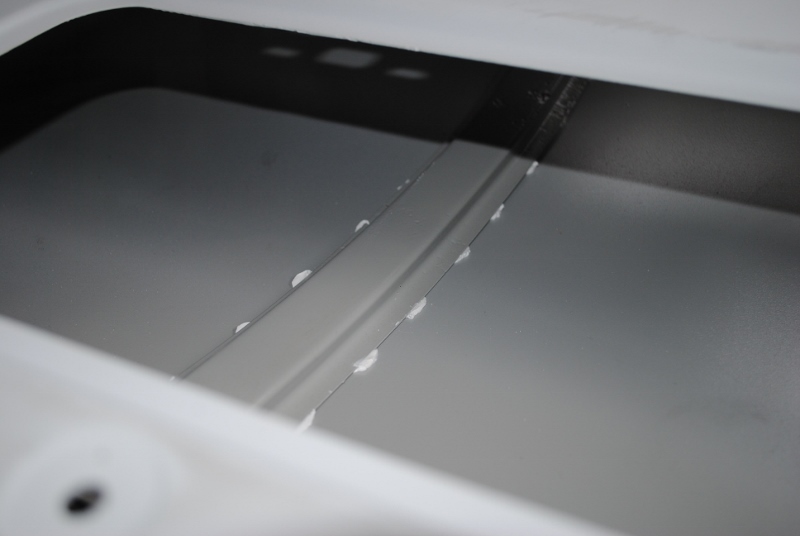

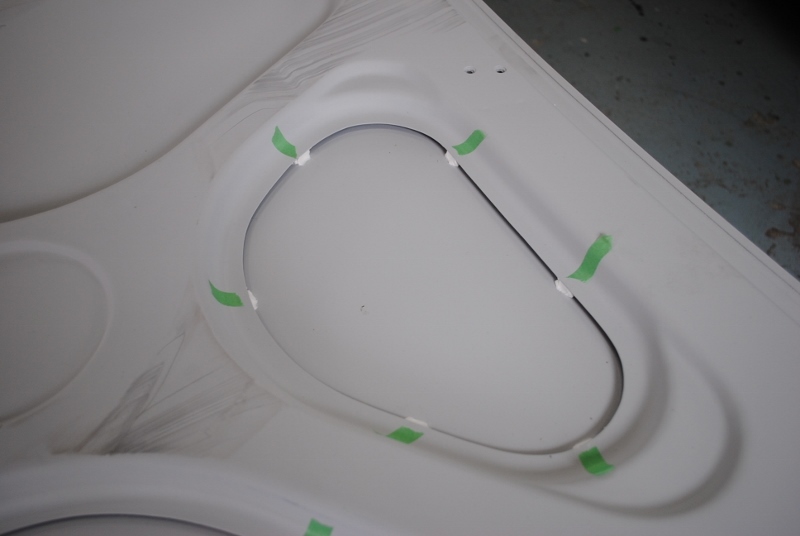

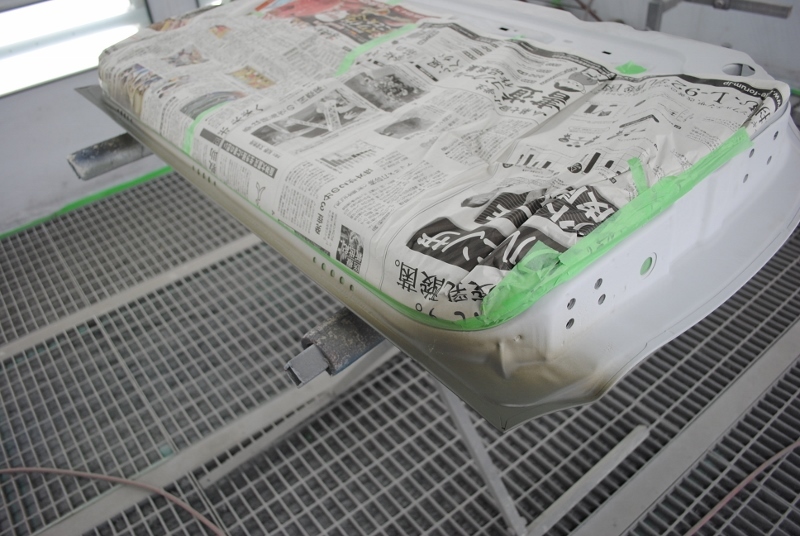

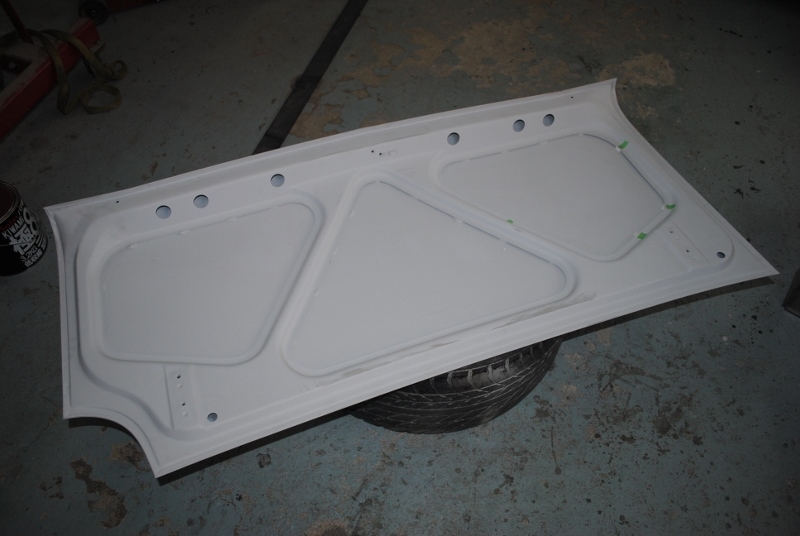

次はパテ工程なのだが、その前に、
ボンネットとトランクパネルの骨組みとの


隙間を埋めているシーリング材にて充填作業へ～。

こうした所のシーリング、こうした部位に使う材料を使用しないと、
表面のパネルに対して、引っ張りの力にて凹みが出てきます、、。

パテ研ぎによる力で、パネルが歪が生じないように、

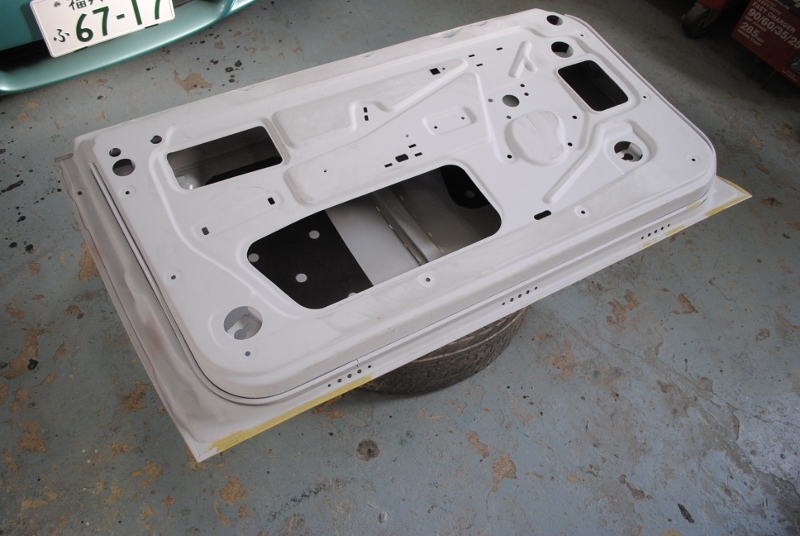

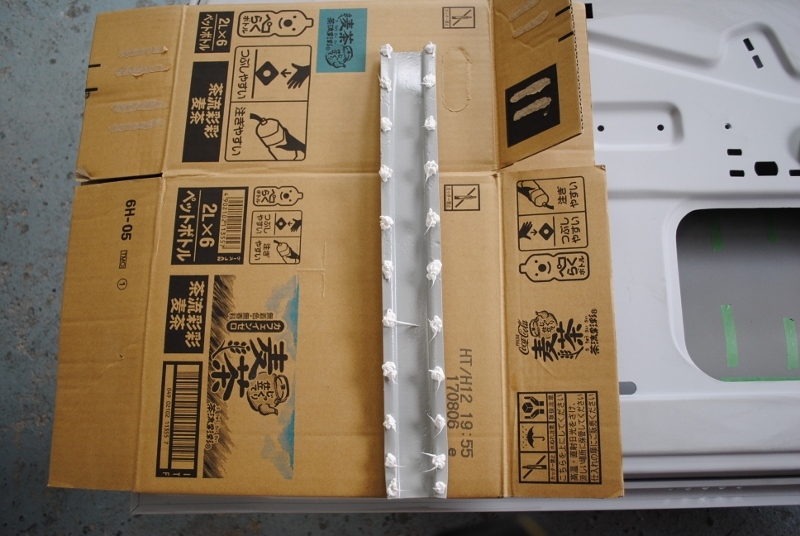

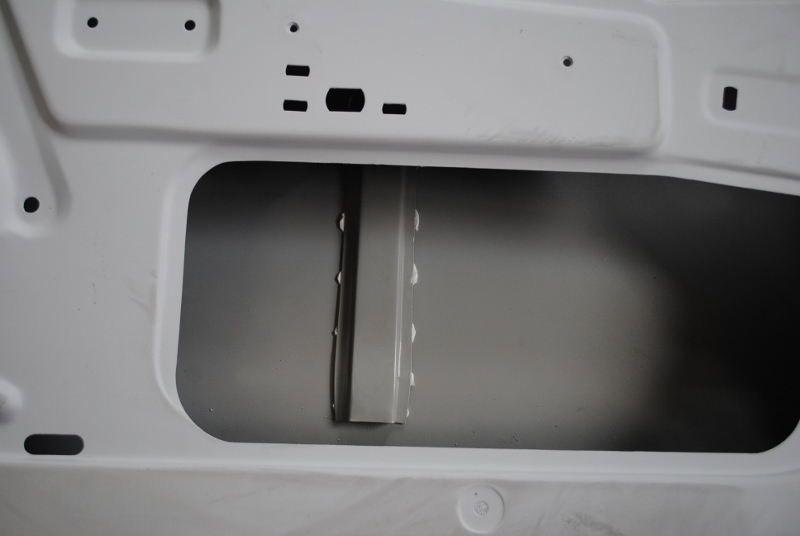

ドア内部にある補強プレートも、同様に接着にて取り付け～。

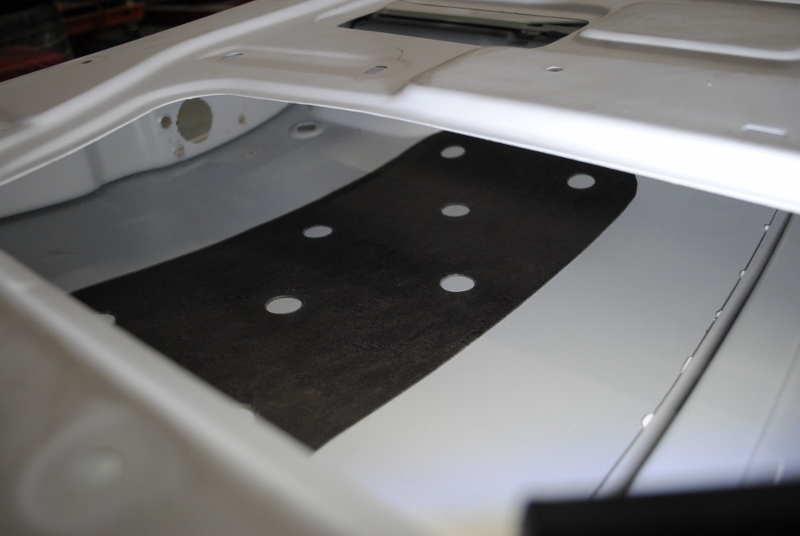

ついでに、サイレンサーパットも

ドア内部に貼り付け～。

このサイレンサーパットが貼ってあると、ドアを閉めたときの音が、
ボンと重みのある音で閉まり、
貼ってないと、表面のアウターパネルが、
バ～ンといった振動音を出して閉まります、、。

こんな感じで地道に作業中の、
KPGC10 ハコスカ　GT-R　レストア作業でした。
[ 記事ID ] 2509
[ 投稿日時 ] 2018/3/16
[ 記事URL ] https://bsshirasaki.blog118.fc2.com/blog-entry-2509.html
KPGC10 　ハコスカGT-R　フルレストア作業、

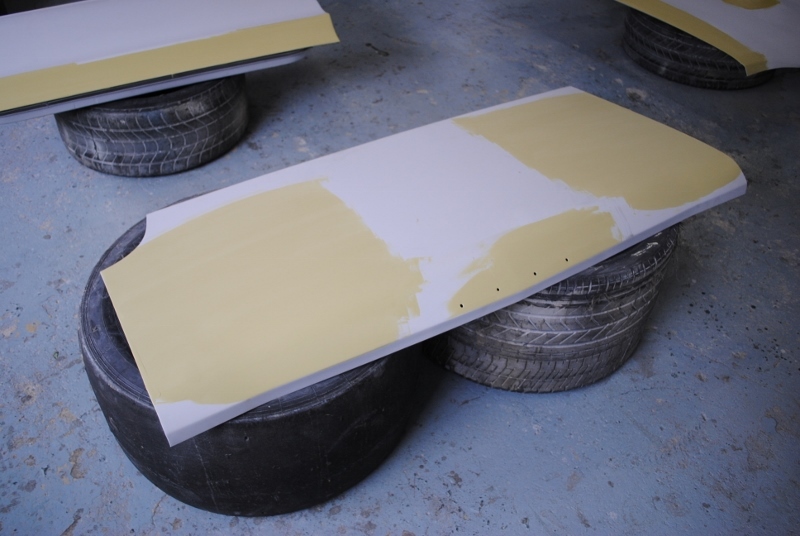

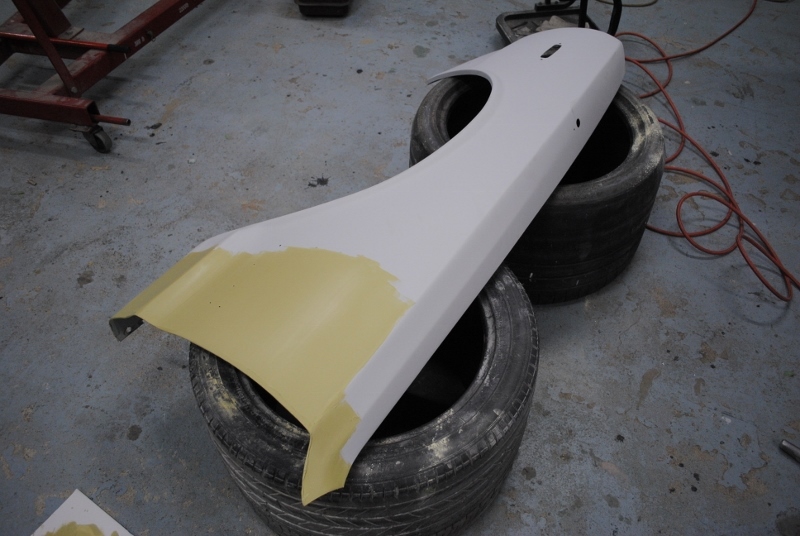

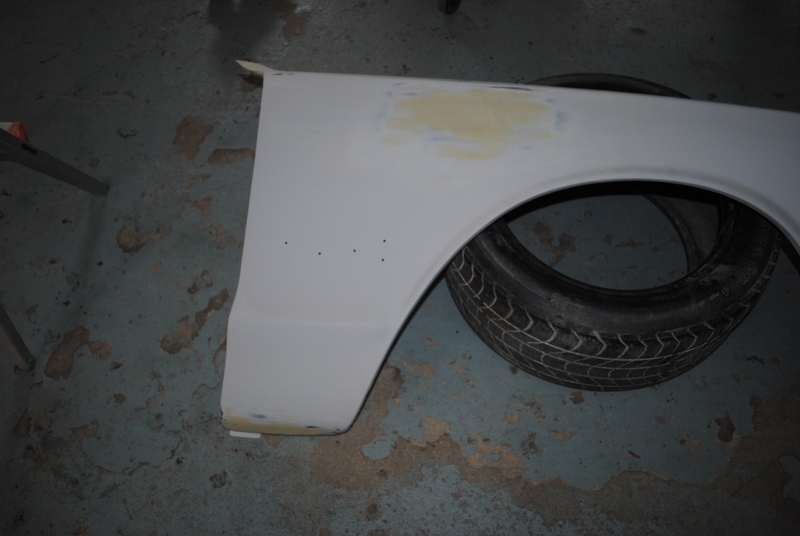

各パネル下地塗装を終えたら、パテ作業。

何時も思うのだけど、この塗装作業中で
一番地味で、技術が必要なパテ作業。

簡単そうに見えるパテ付け作業、

パネルの面に沿って薄く付けるの、
それなりの経験必要で、
上手く付けれるようになると
パテ研ぎの時間短縮になるものなのだけど、

マスクして体中ホコリまみれになってのパテ研ぎ作業、
かなりの重労働作業、、、。

今の寒い時期はパテ付けも含めまだいいのだが、
暑い夏はさらに大変で、パテ付けしていると
パテ硬化反応早いわ、マスクは付けなくてはいけないわで、
大面積のパテ作業、真夏のパテ研ぎはしたくない作業の一つ。

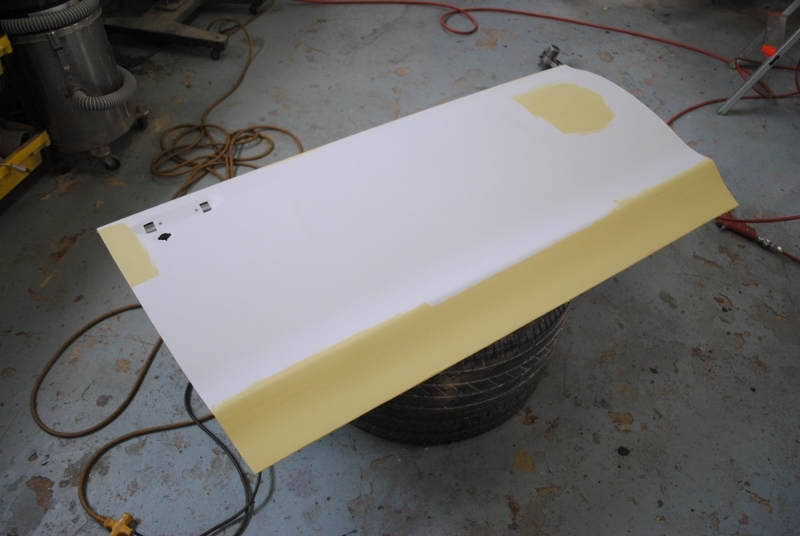

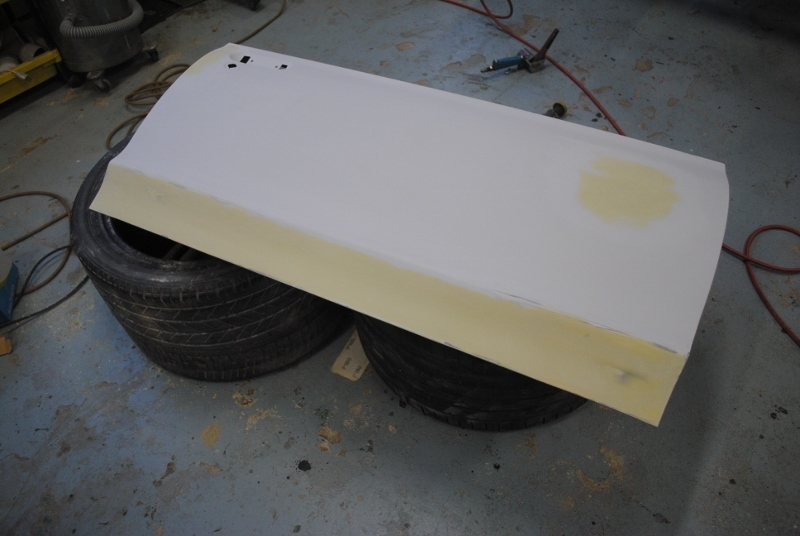

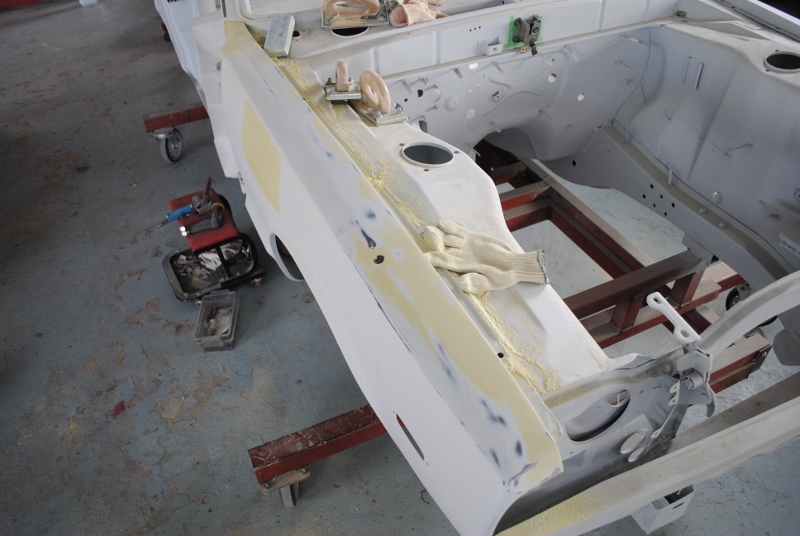

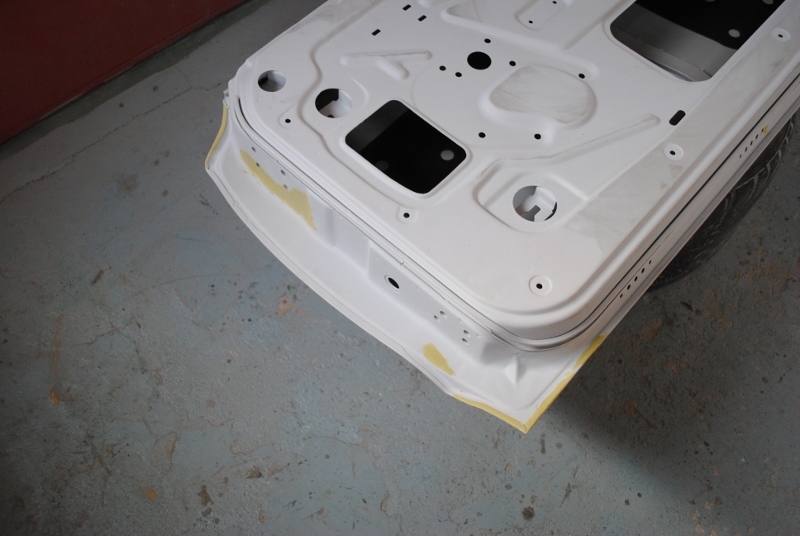

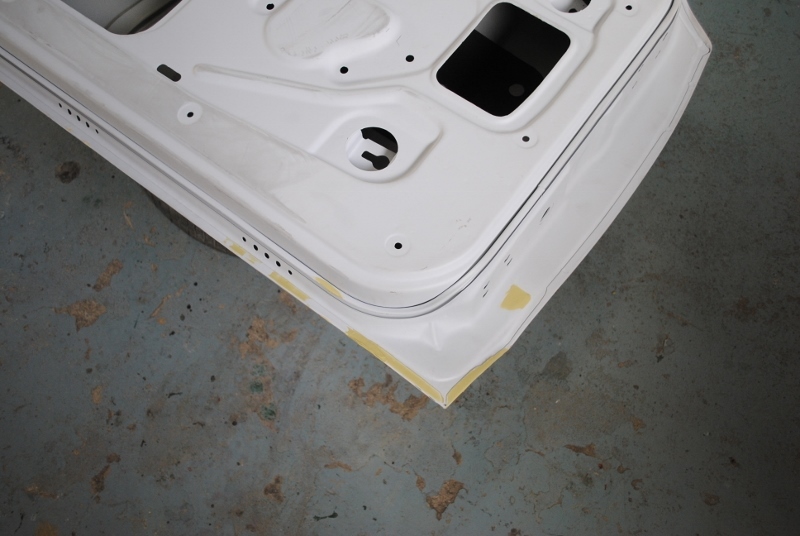

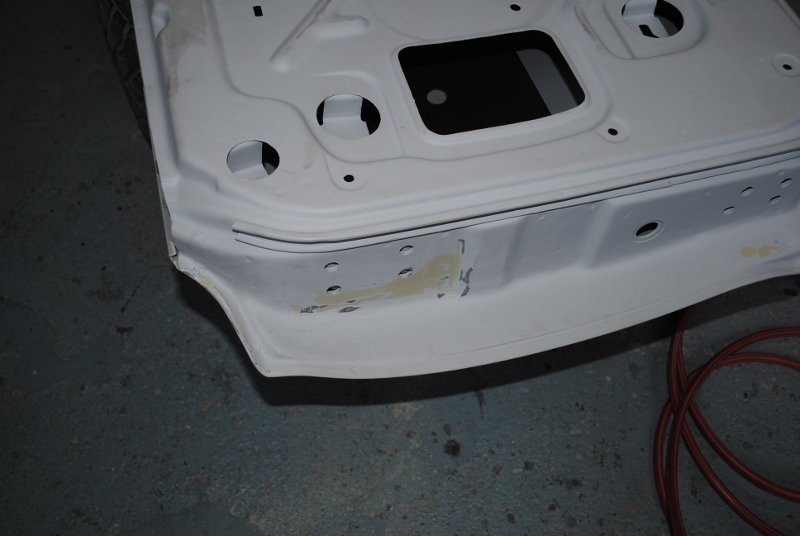

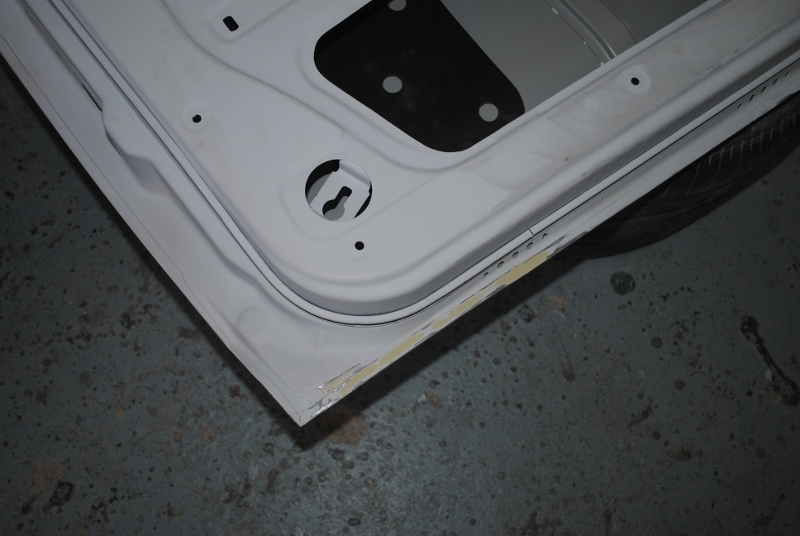

表面終えたら、次は裏面も同様にパテ作業。

あまり目に付かない所なのだけど、
こうした入り組んだ形状は特に時間要するもの。

こうしてパテ作業を進める中で、

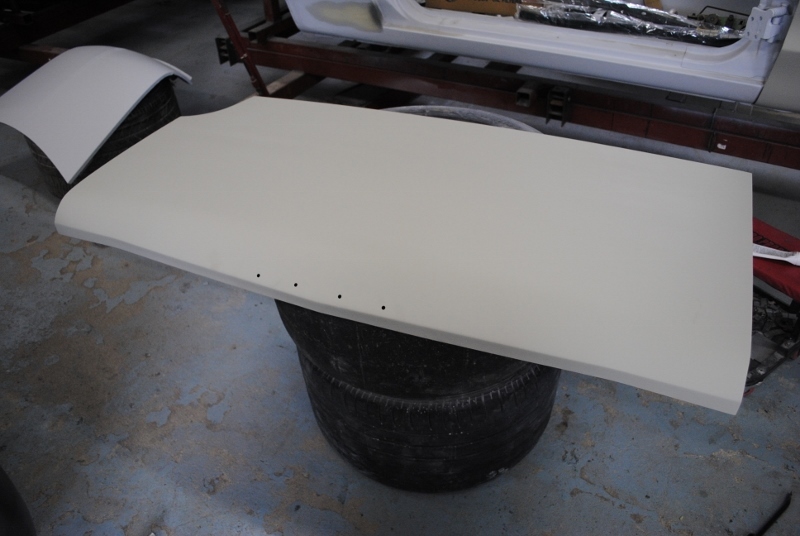

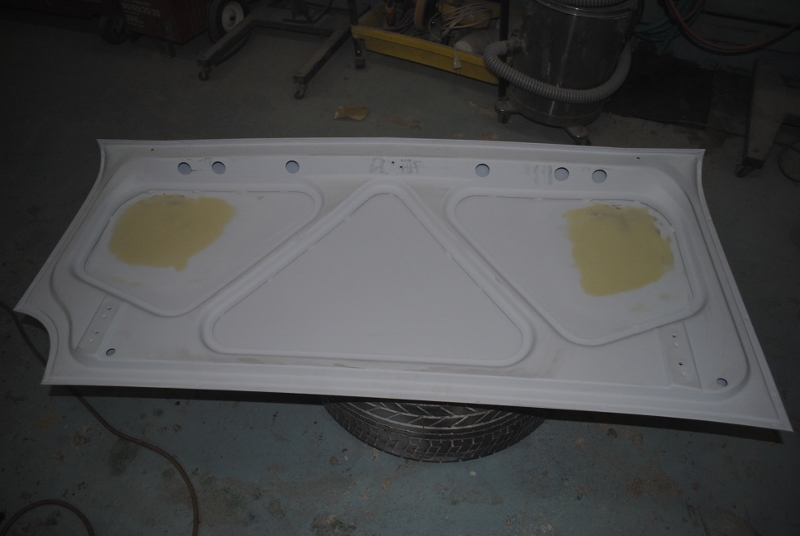

ボンネットとトランク裏面パテ研ぎ終えたら、
先に下地塗装する事になり、
パテ研ぎ時に露出しまった素地金属部に、
エッチングプライマーを塗装してから、

スタンドックス　イージーフィラーにて下地塗装～。

これで裏面は終わりなのだが、
表面パネルは、仕上げのパテ工程に進むので、
まだ続くよホコリまみれになりながら作業の、
ハコスカGT-Rでした。
[ 記事ID ] 2517
[ 投稿日時 ] 2018/4/9
[ 記事URL ] https://bsshirasaki.blog118.fc2.com/blog-entry-2517.html
KPGC10　ハコスカGT-R　レストア作業。

ボンネットとトランク裏面の作業の次は、

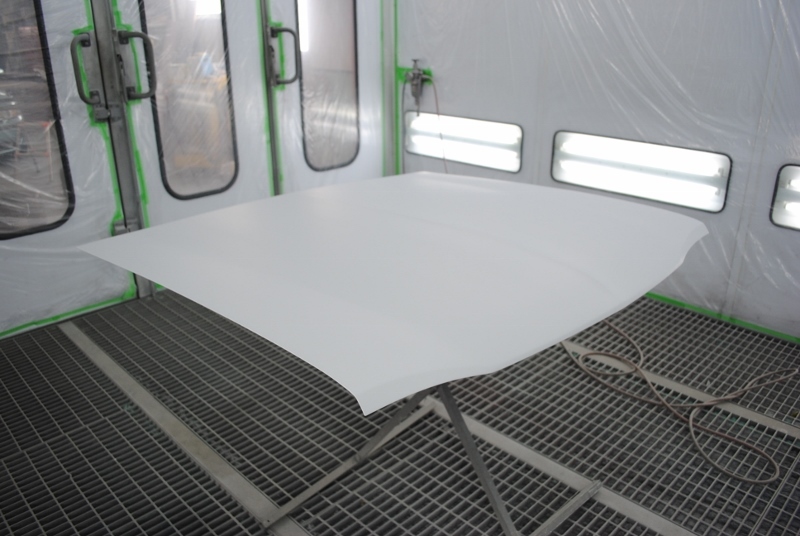

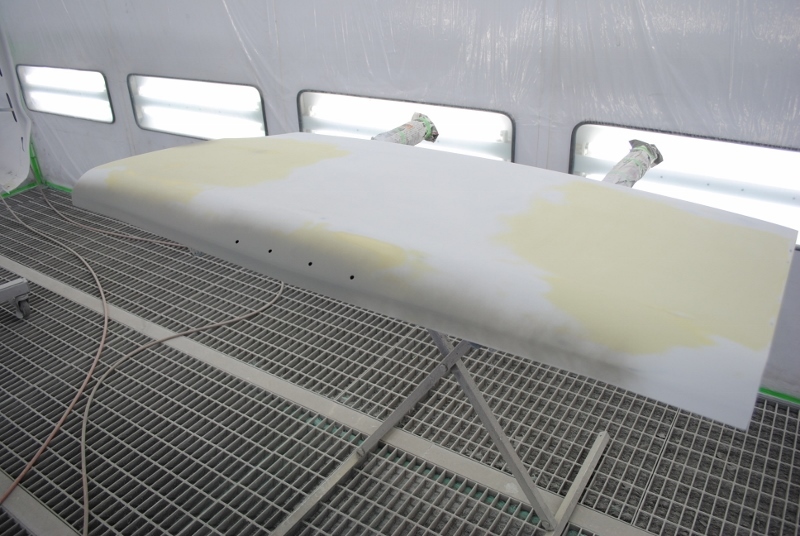

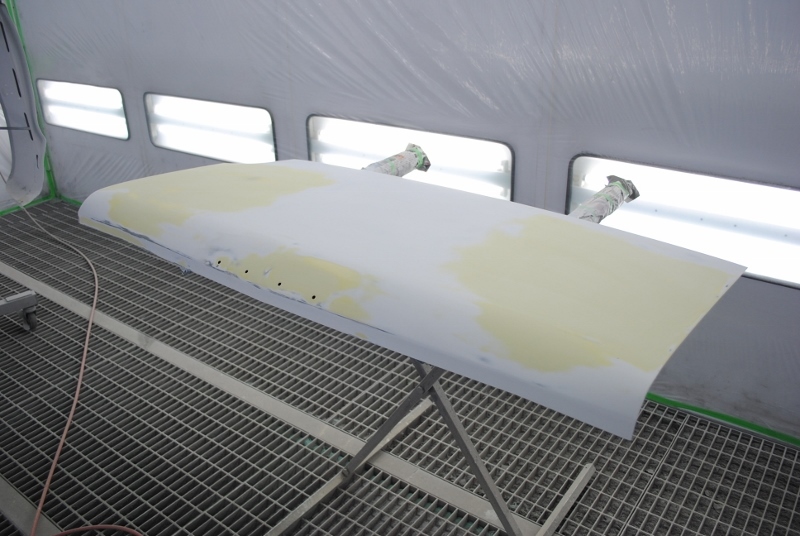

表面の作業をするため、塗装ブース内に
各パネルをスタンド固定して、

パテ研ぎに露出した素地金属に対して
プライマーを塗装してから、

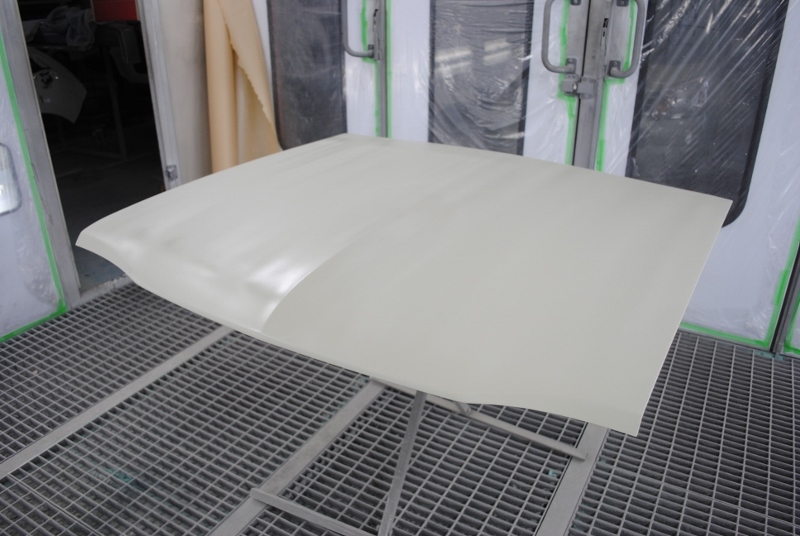

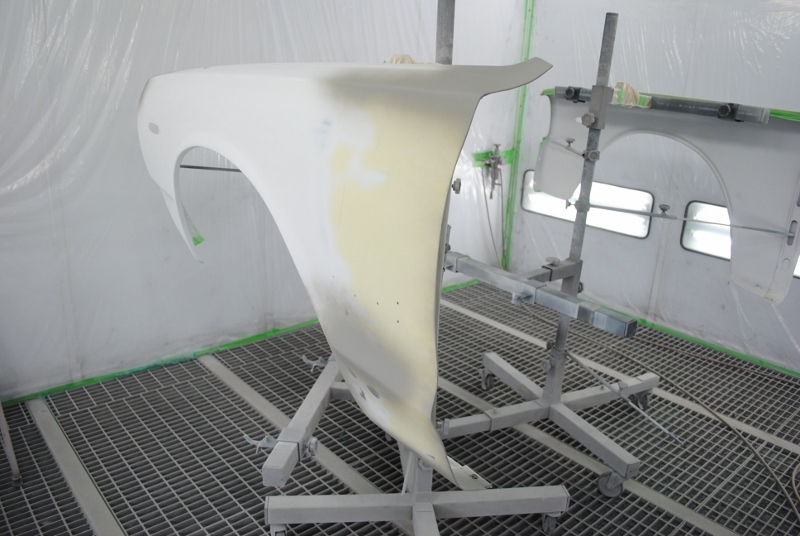

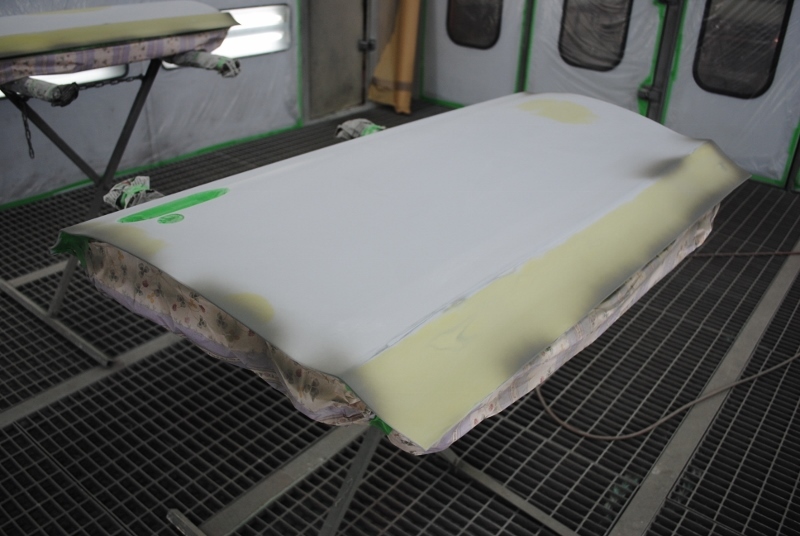

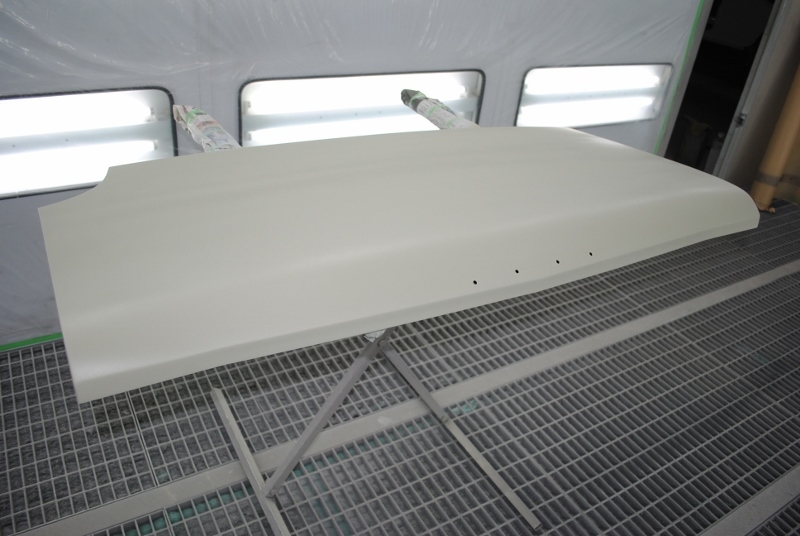

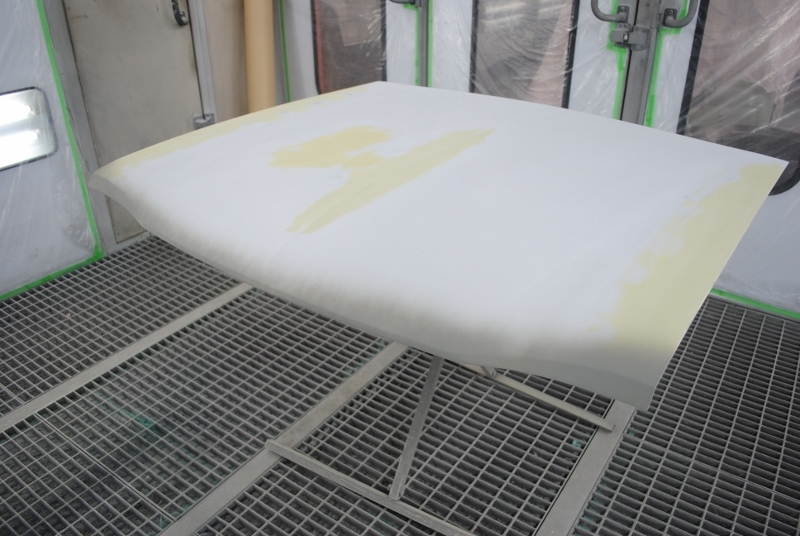

各パネルにスタンドックス　スプレーパテを塗装。

このスプレーパテ、簡単に説明すると
スプレーガンにてパテを塗るような物で、
パネル面積に対してヘラを使ってのパテ付けだと、
均等に付けようとしても、どうしてもヘラ枕が出来てしまうのだが、
スプレー式でのパテ付けなので、アール部分にも
形に沿ってのパテ付けが出来るパテ。

巣穴もほとんどありません。、

ポリエステル系のパテなので、研ぎもわりと楽で、
細かな番手からのパテ研ぎのスタートが可能。

使い方を考えれば、個人的には、
大面積の歪みを取るのには優れものだと思う。

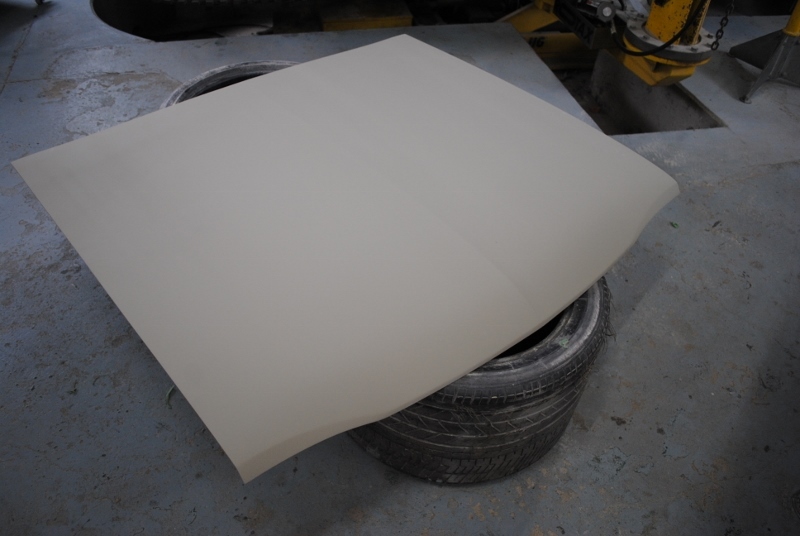

スプレーパテ塗装後、自然乾燥中の



KPGC10　ハコスカGT-Rでした。
