エンジンルーム内も含め、各部リフレッシュ作業を含めた作業内容での作業依頼
まずは、ヒーターコア交換等の作業のため、
ダッシュボードからの取り外し作業
エアコンエバポレーターヒーターコアも
取り外して、ダッシュボード関連ほぼ全バラ状態
ちなみに、エアコンエパポレーター
分解してみたらこんな状態でした。
取り外ししたら、結構汚れていたので
張り替え作業へ。
ちなみに、新品部品については
調べたのですが、製造終了でした。
NB8C ロードスタークーペ
オールペイント作業

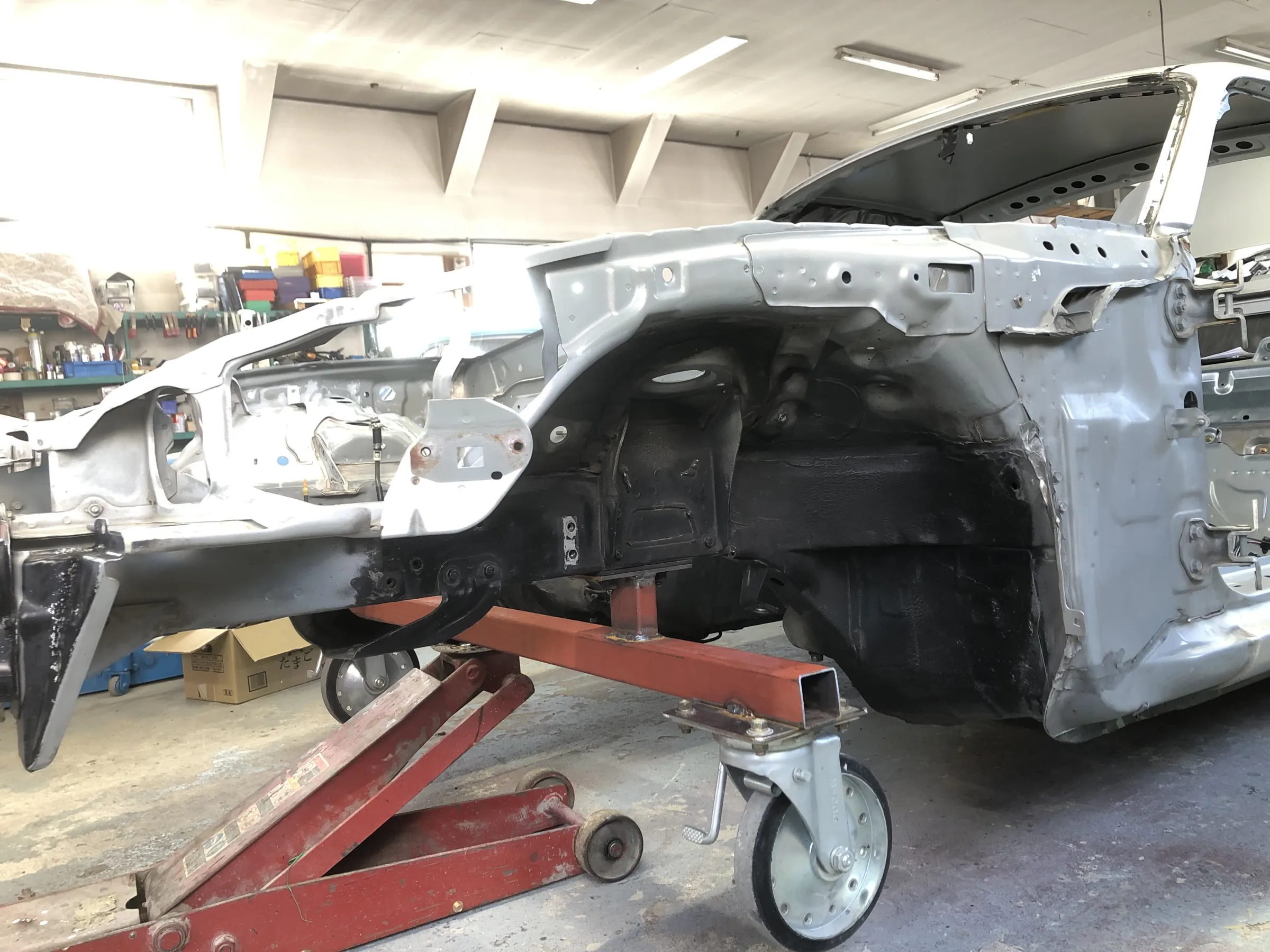

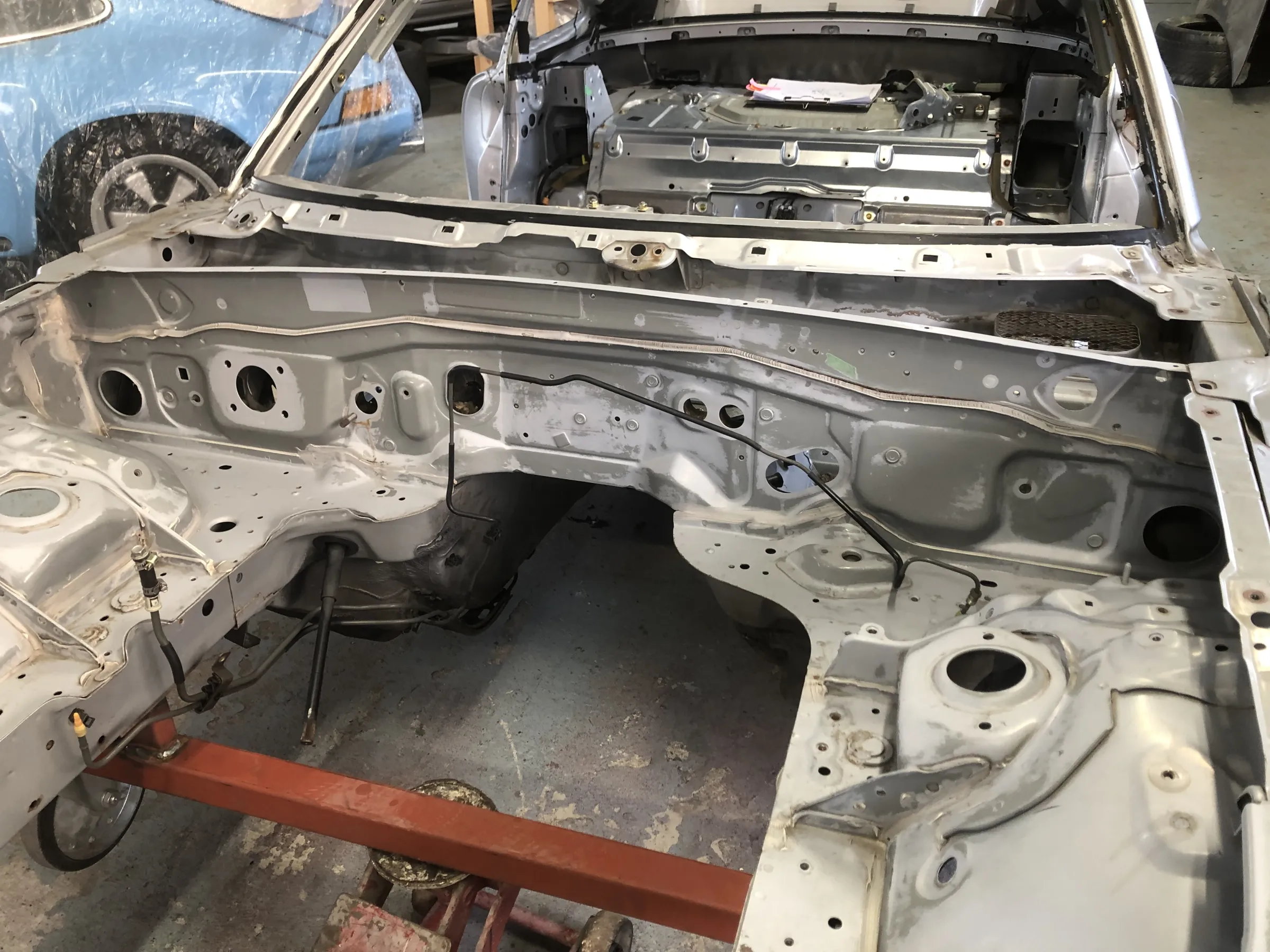

室内の作業の次は、エンジンルーム内
付属部品の取り外し作業。

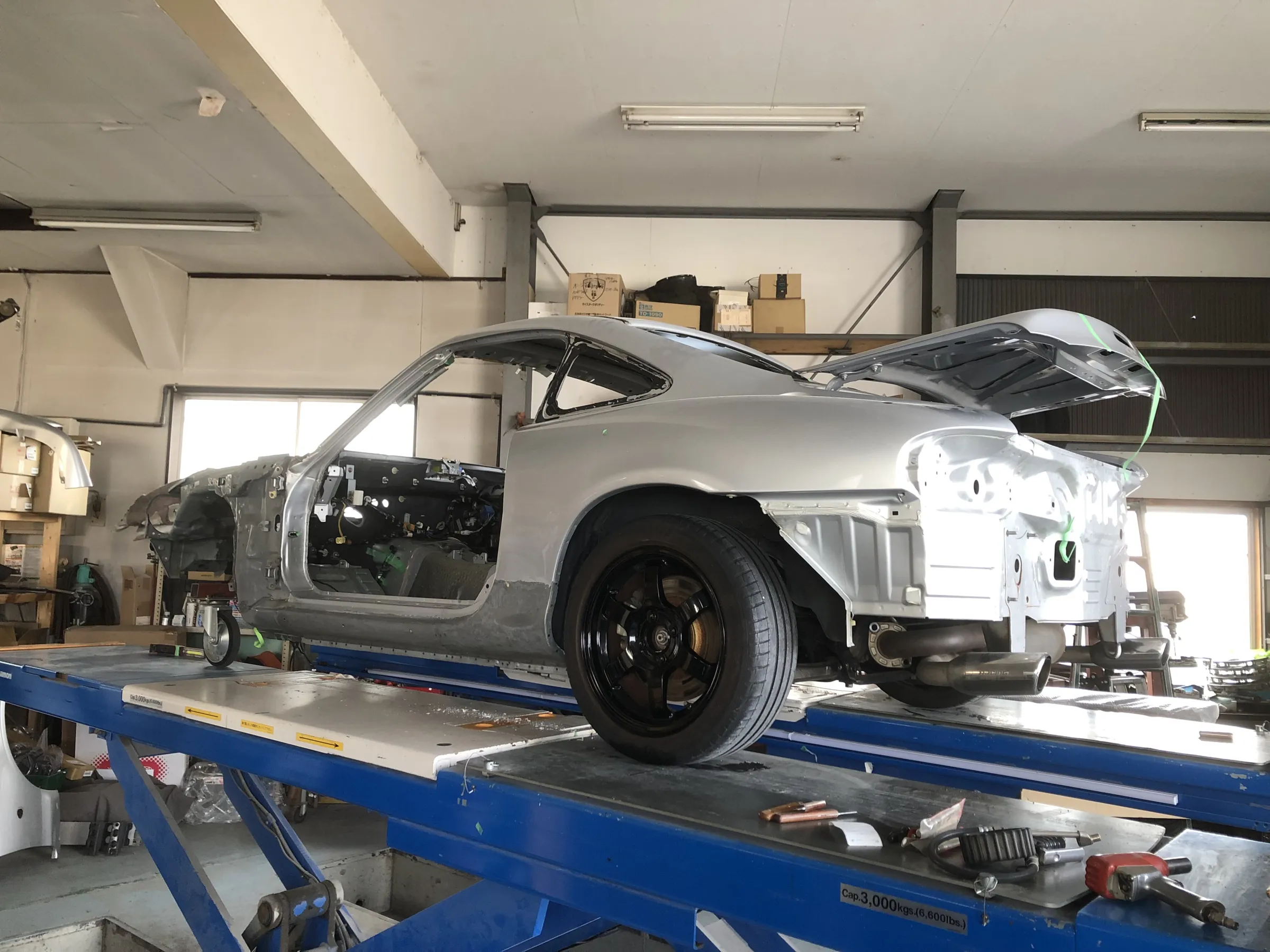

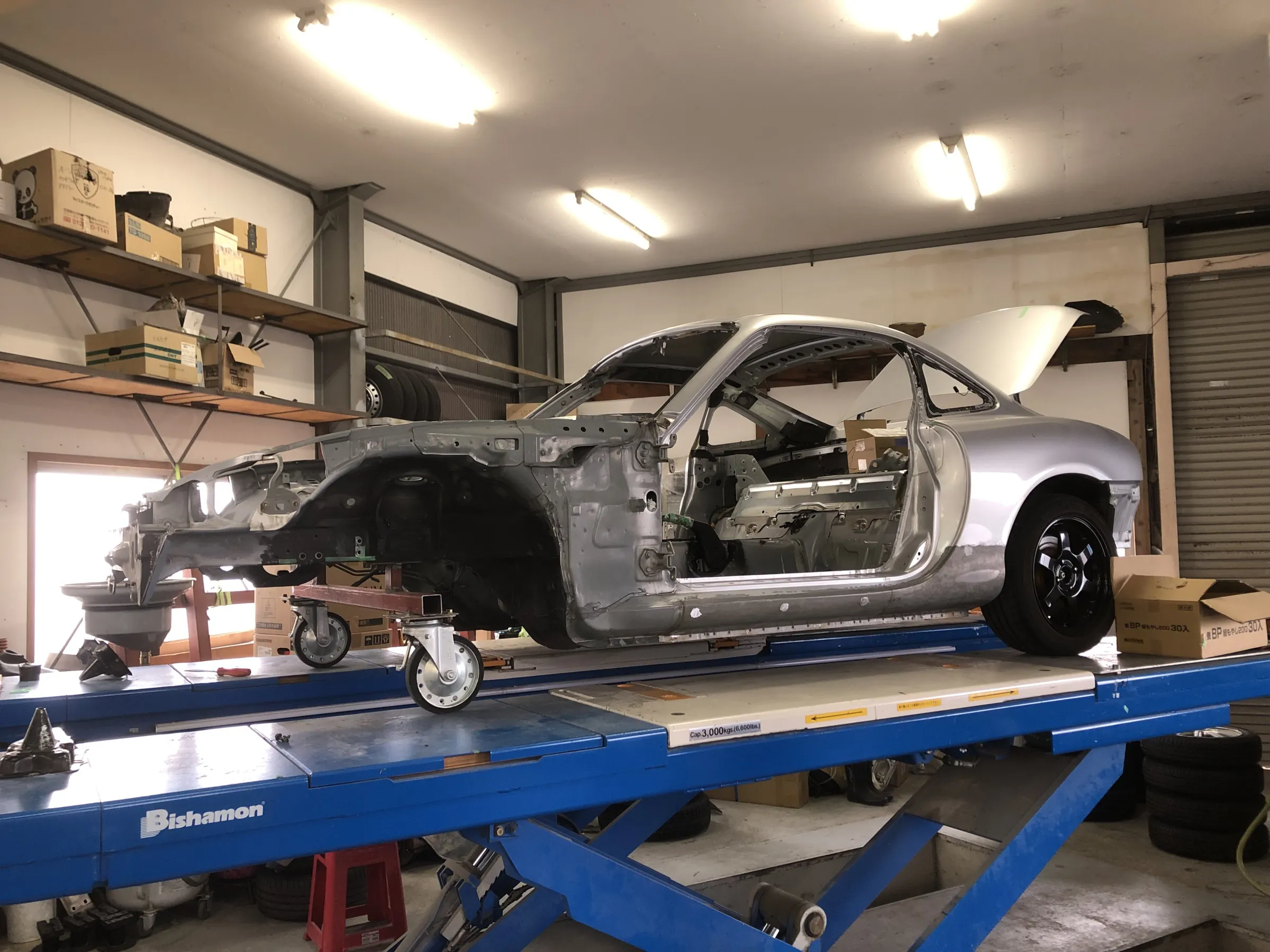

リフトに車移動して、
フロントサスペンションを含めた部品を
一括でエンジンメンバーから取り外し。

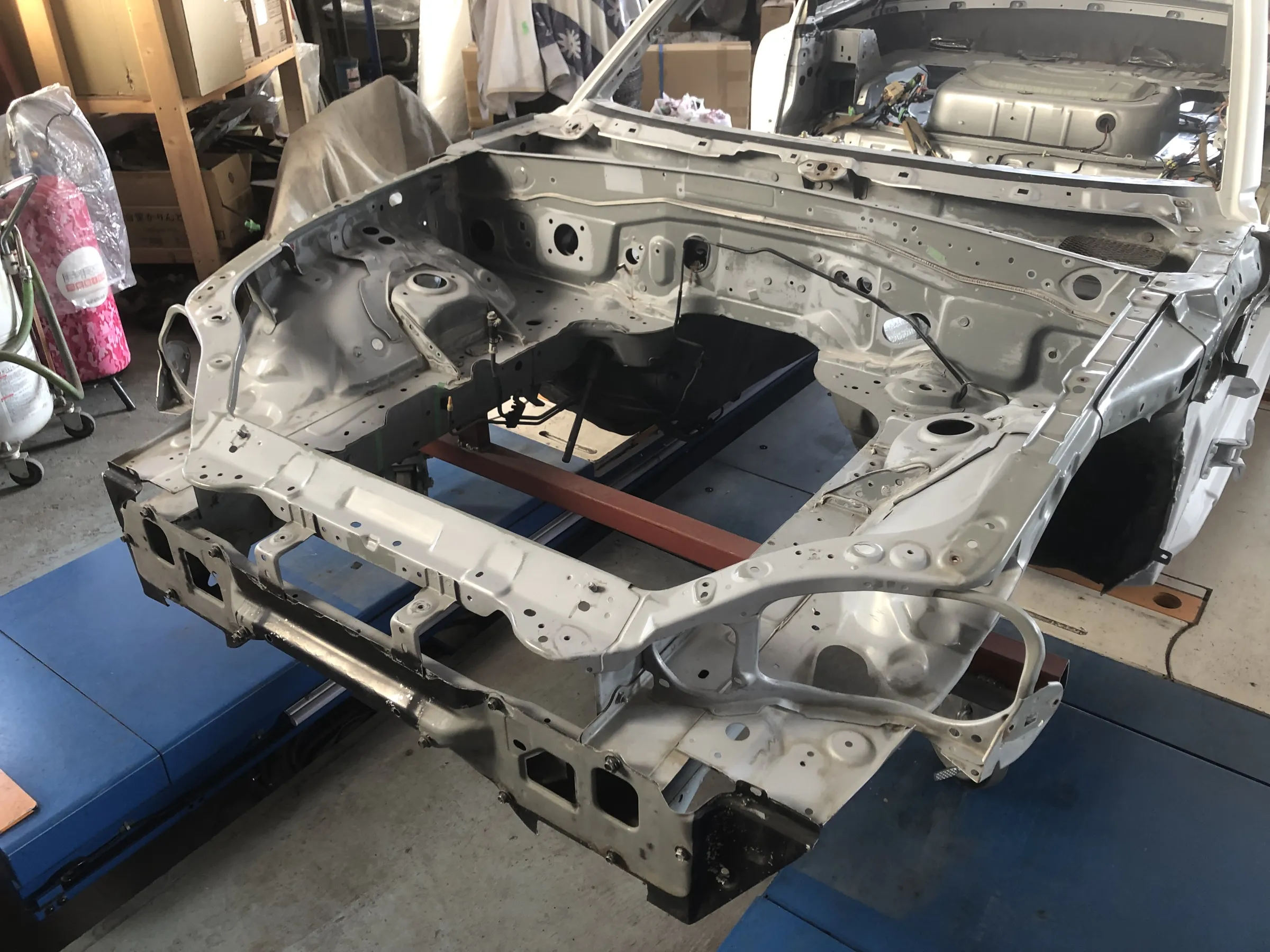

さらに残っていた部品を取り外して、
エンジンルーム内の部品脱着完了。
NB8C ロードスタークーペ
オールペイント作業

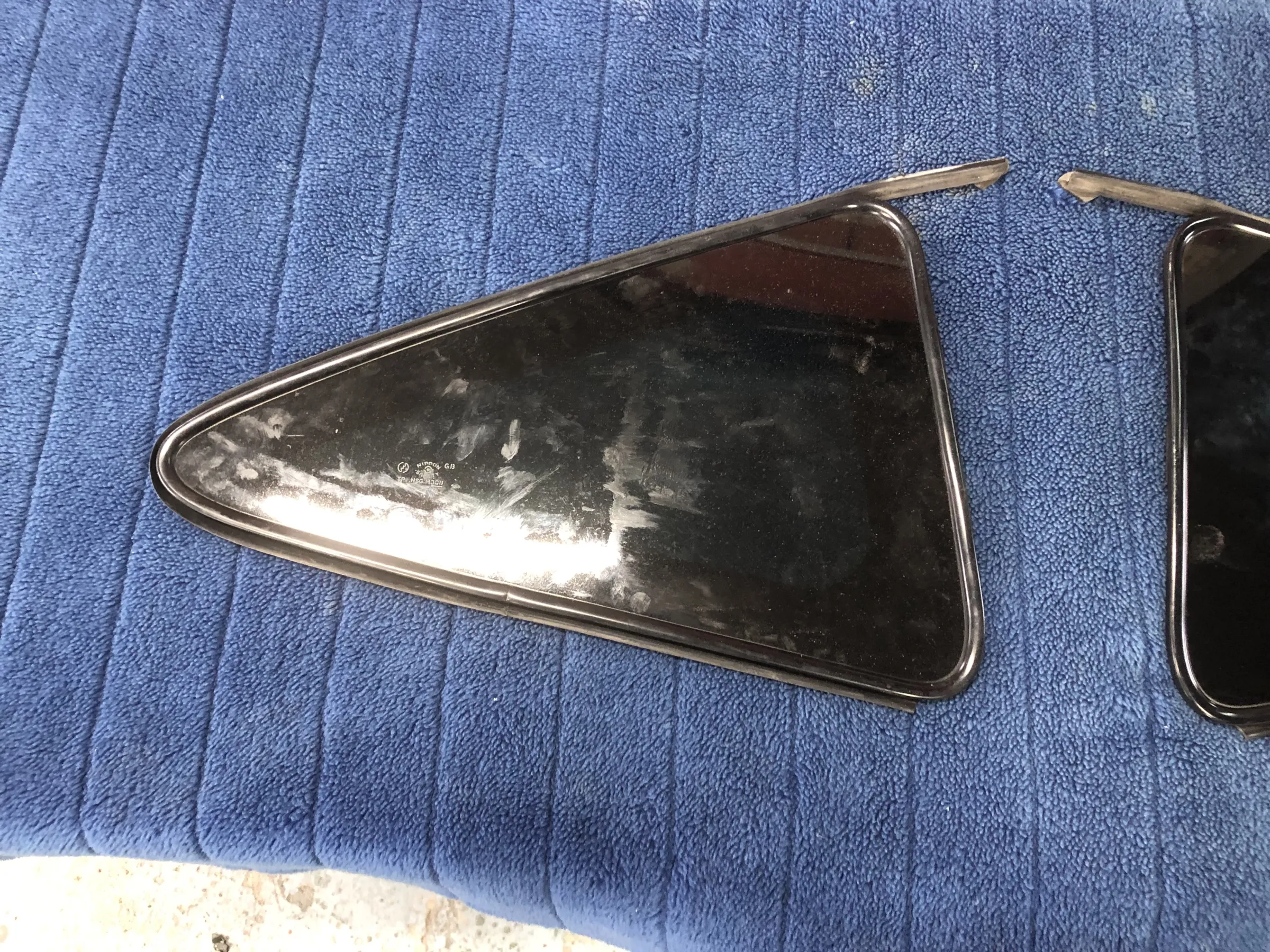

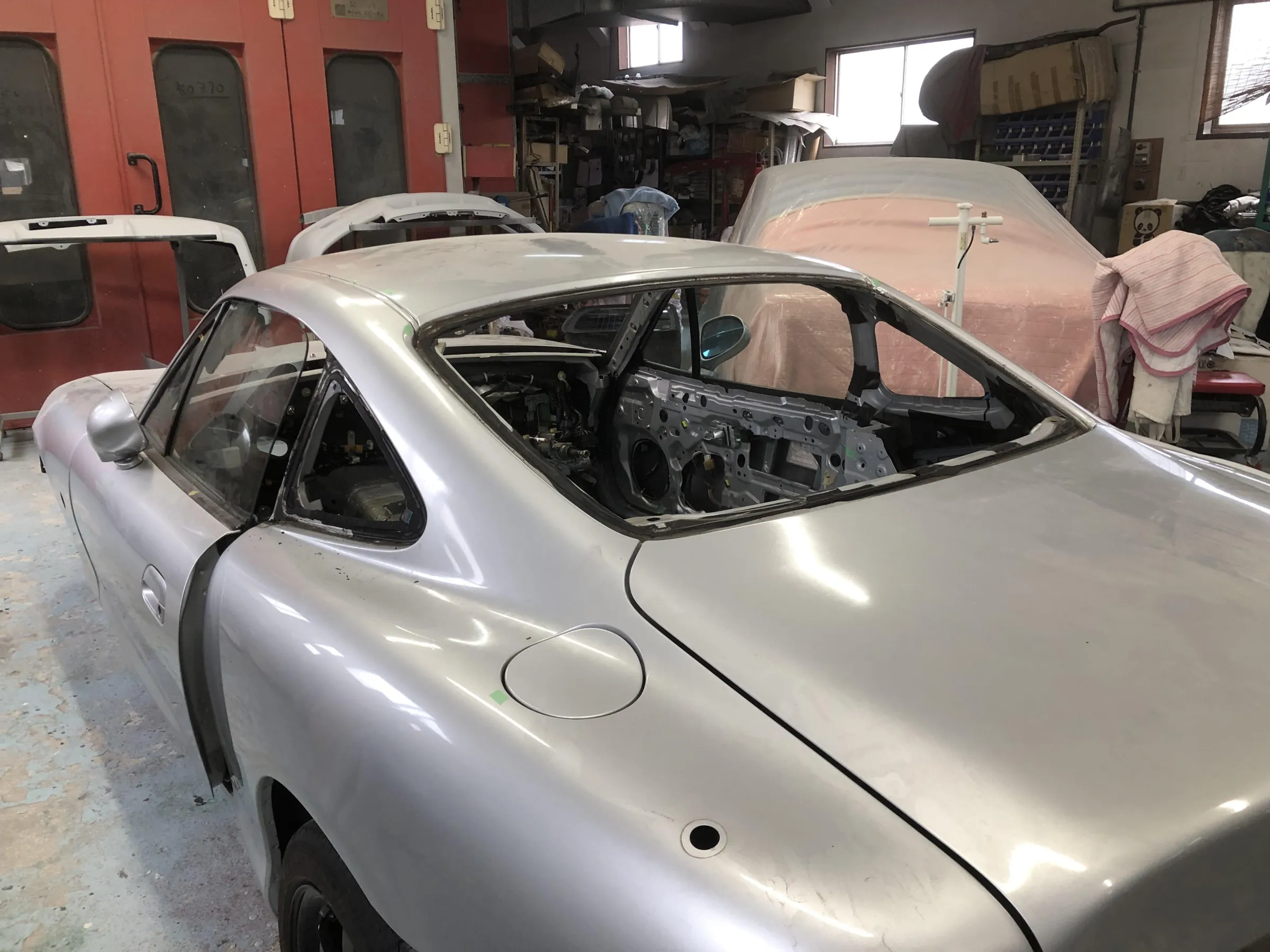

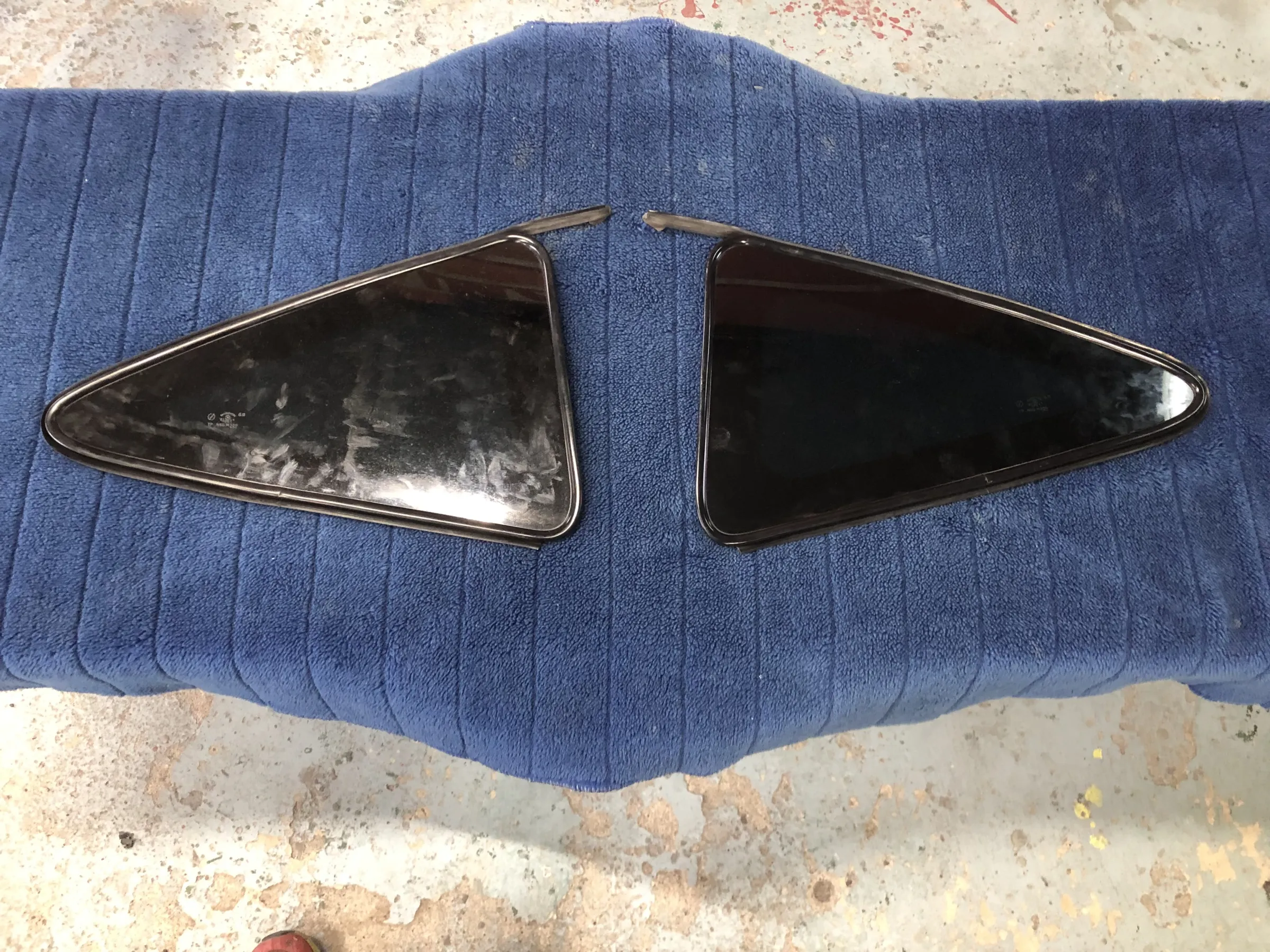

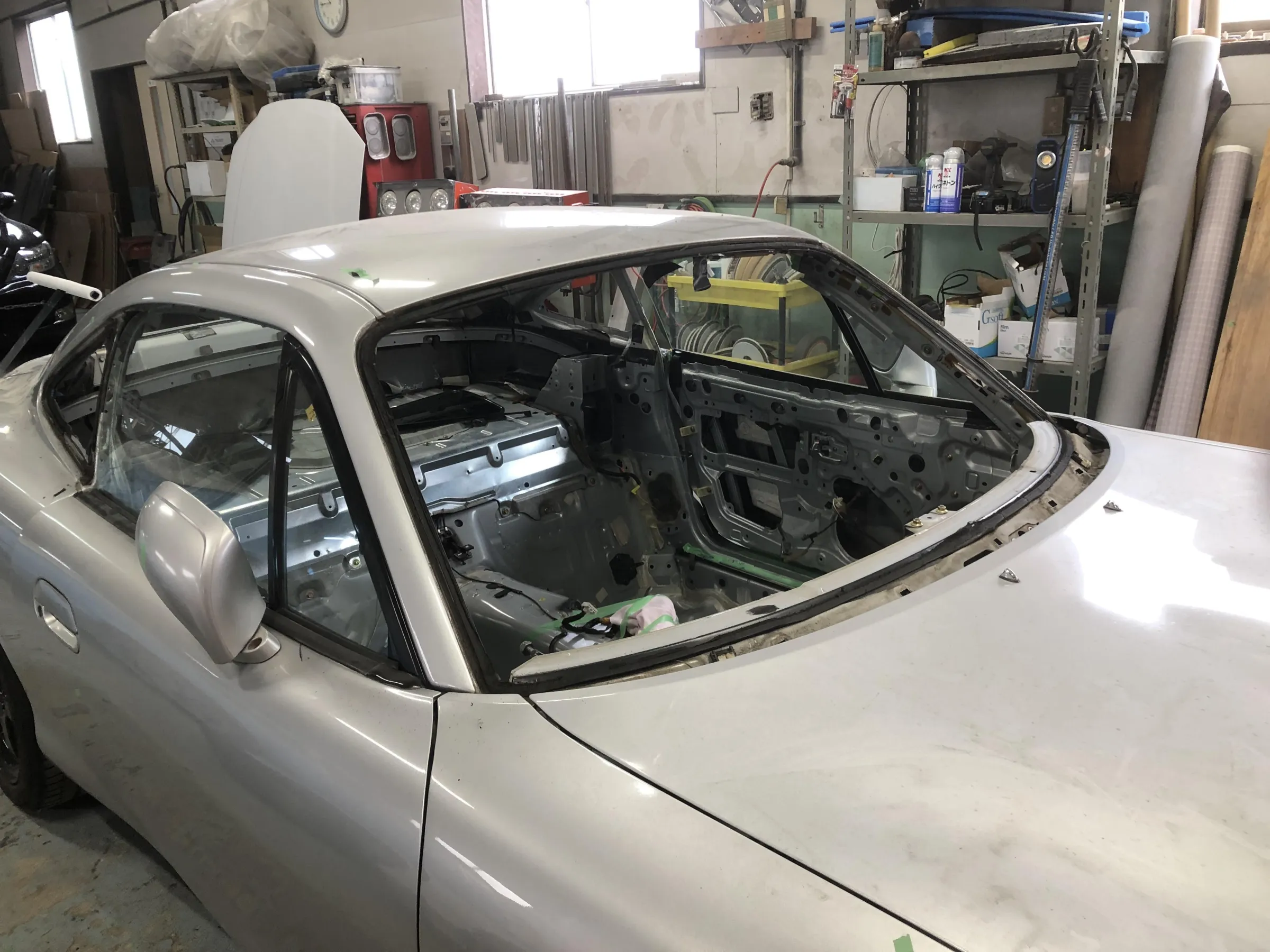

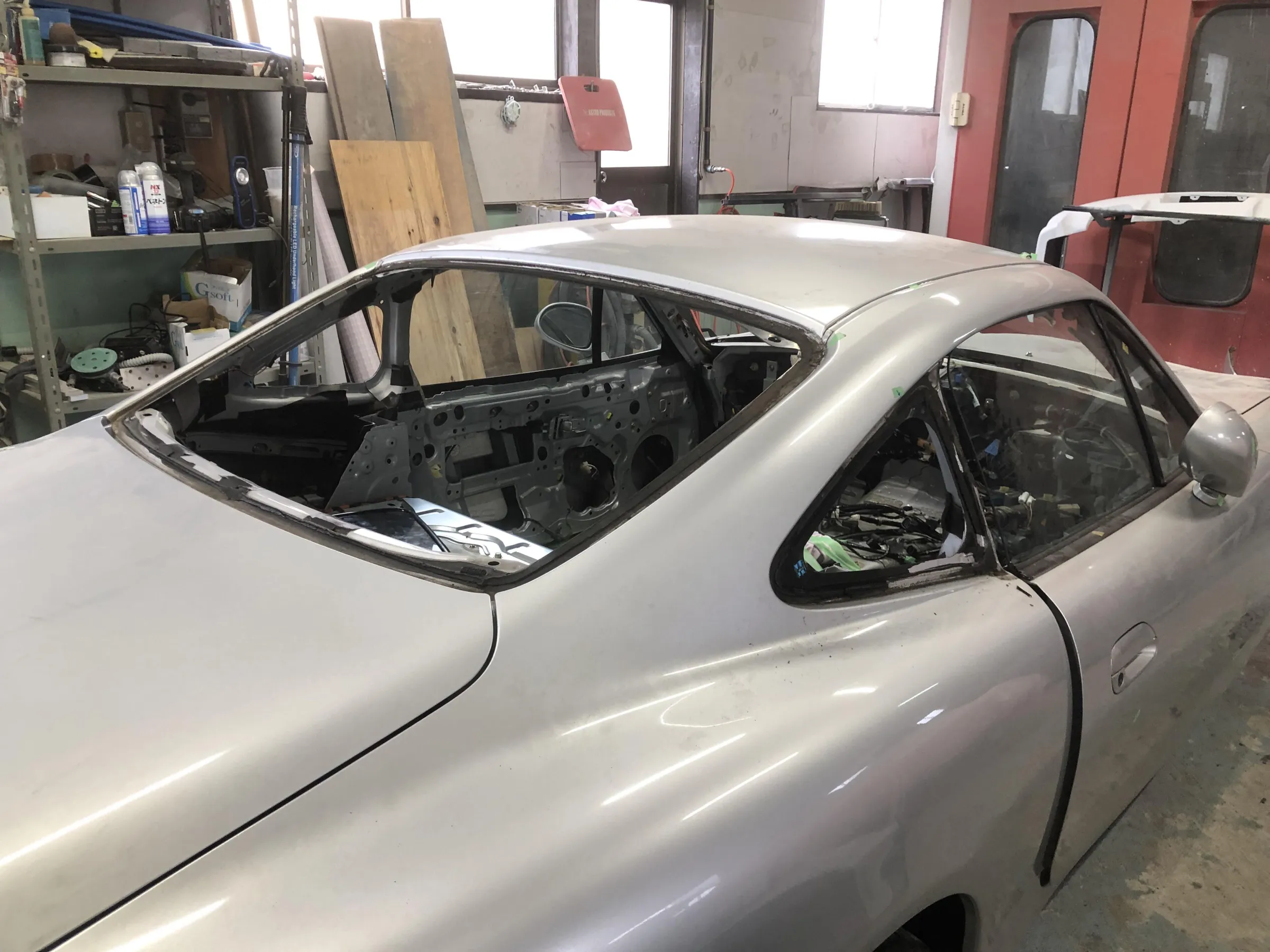

次に作業したのは、ガラスの取り外し作業。
取り外し作業にあたり、
事前に部品の在庫確認したところ、

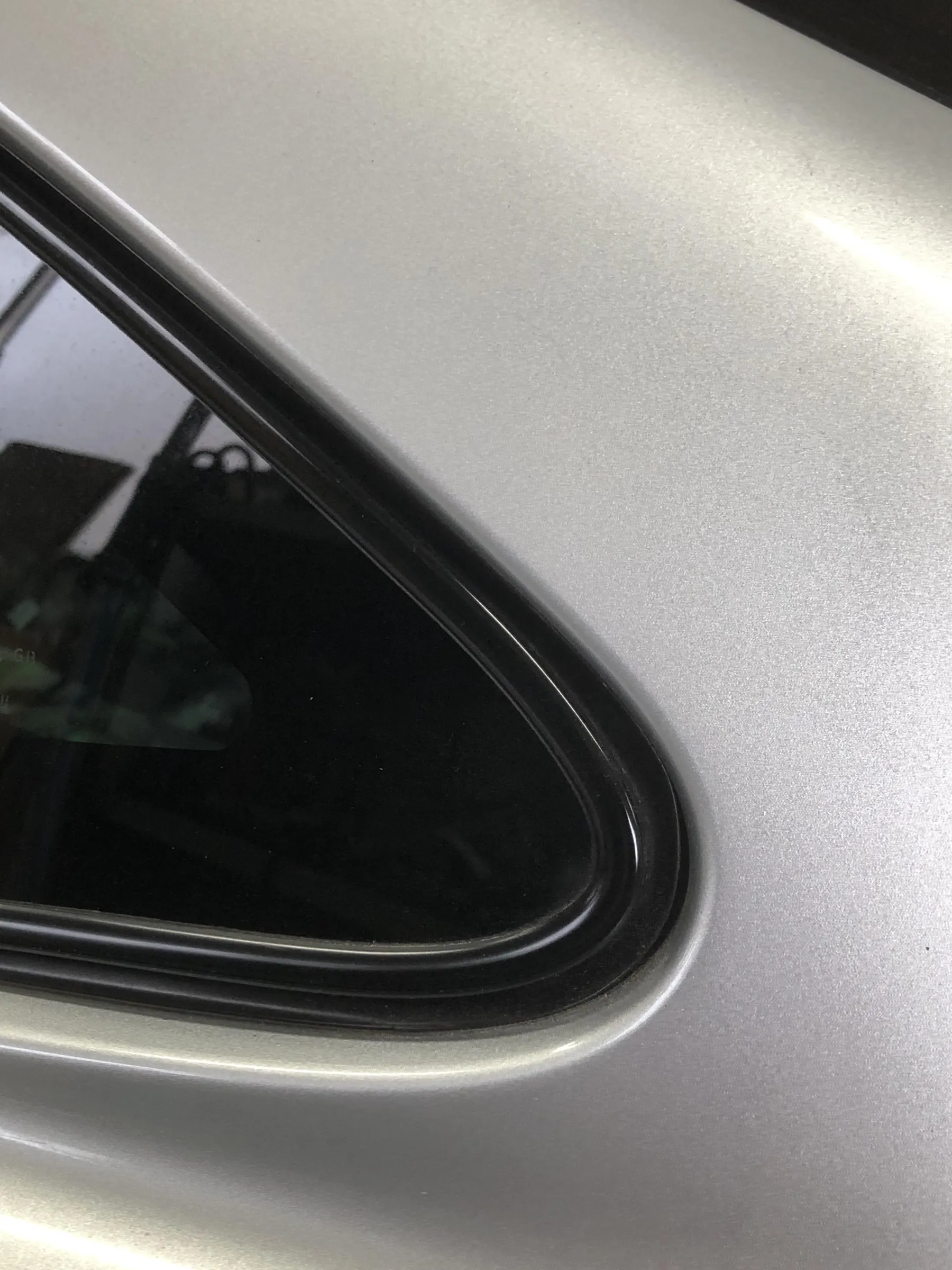

クォーターガラスと
リアウィンドガラスのモールは、
製造廃止のため入手不可。
フロントガラスにおいては、
通常のロードスターと
同じなので部品を入手可能。
これらガラスはガラスは
接着剤にての貼り付けでの固定方法で、
ガラスの周りにあるプラスチック製の
細いモールがガラスに組み込まれており
これらモールがボディーとの
隙間を埋めている構造で、
通常だとガラス脱直に伴う作業において、
このカラスの周りのモールは交換での
作業になっております。
要はこのモールがないと、
ガラス脱着作業ができないので
なくてはならないものなのですが、
今回、ガラスを取り外すとなると
このモールがないため
モールを痛めずに取り外す
必要になってきます為、
事前に、ガラス屋さんと取り外し、
方法を打ち合わせして
何とか無事取り外し完了。
偉そうな事は言えませんが、
ない部品につきましては基本的にないので、
それをどうするかを考えての
作業って感じで、何とかなってよかった🙂
無い部品の中で、
あとどうしても取らなきゃダメなのが、

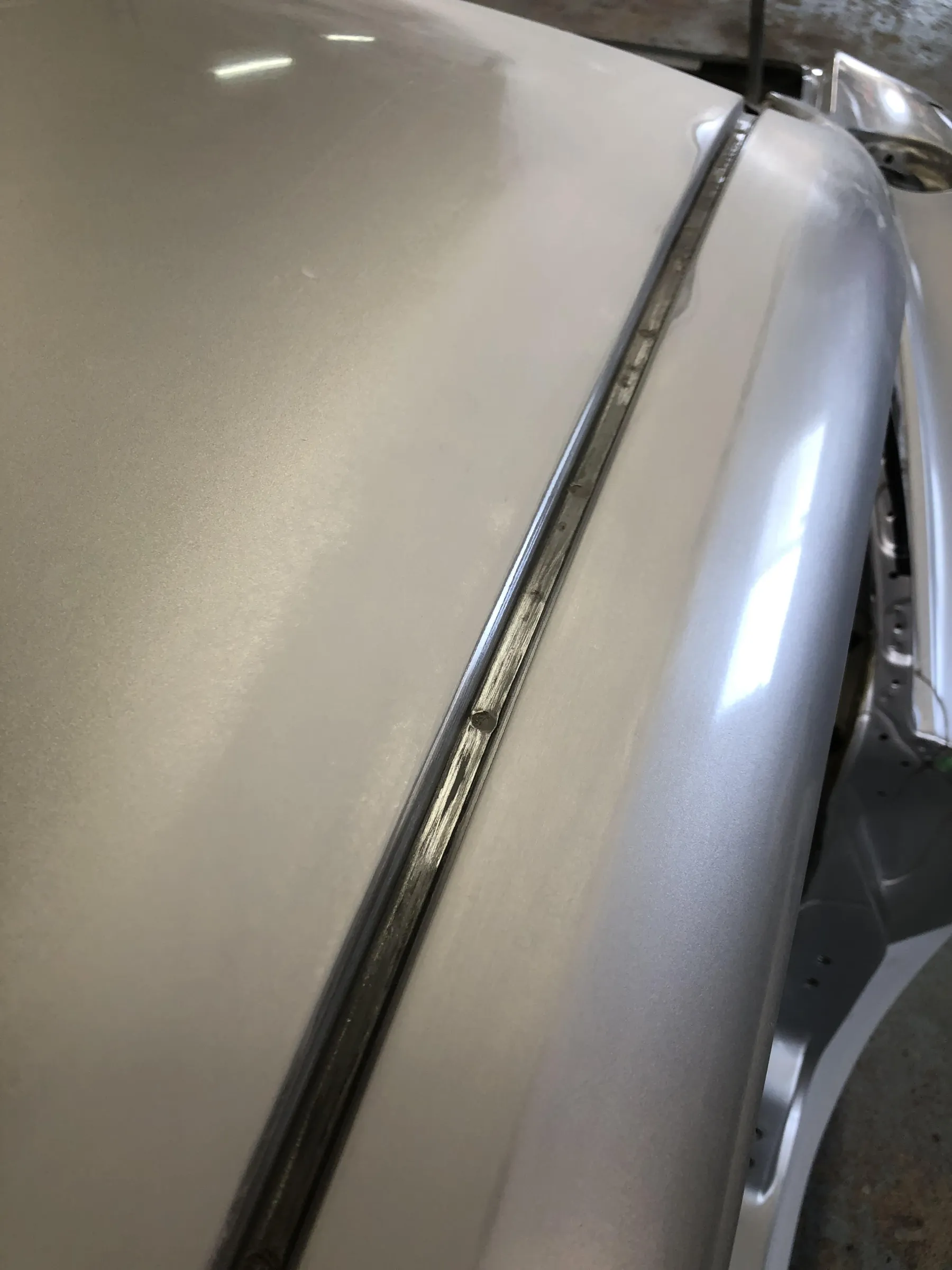

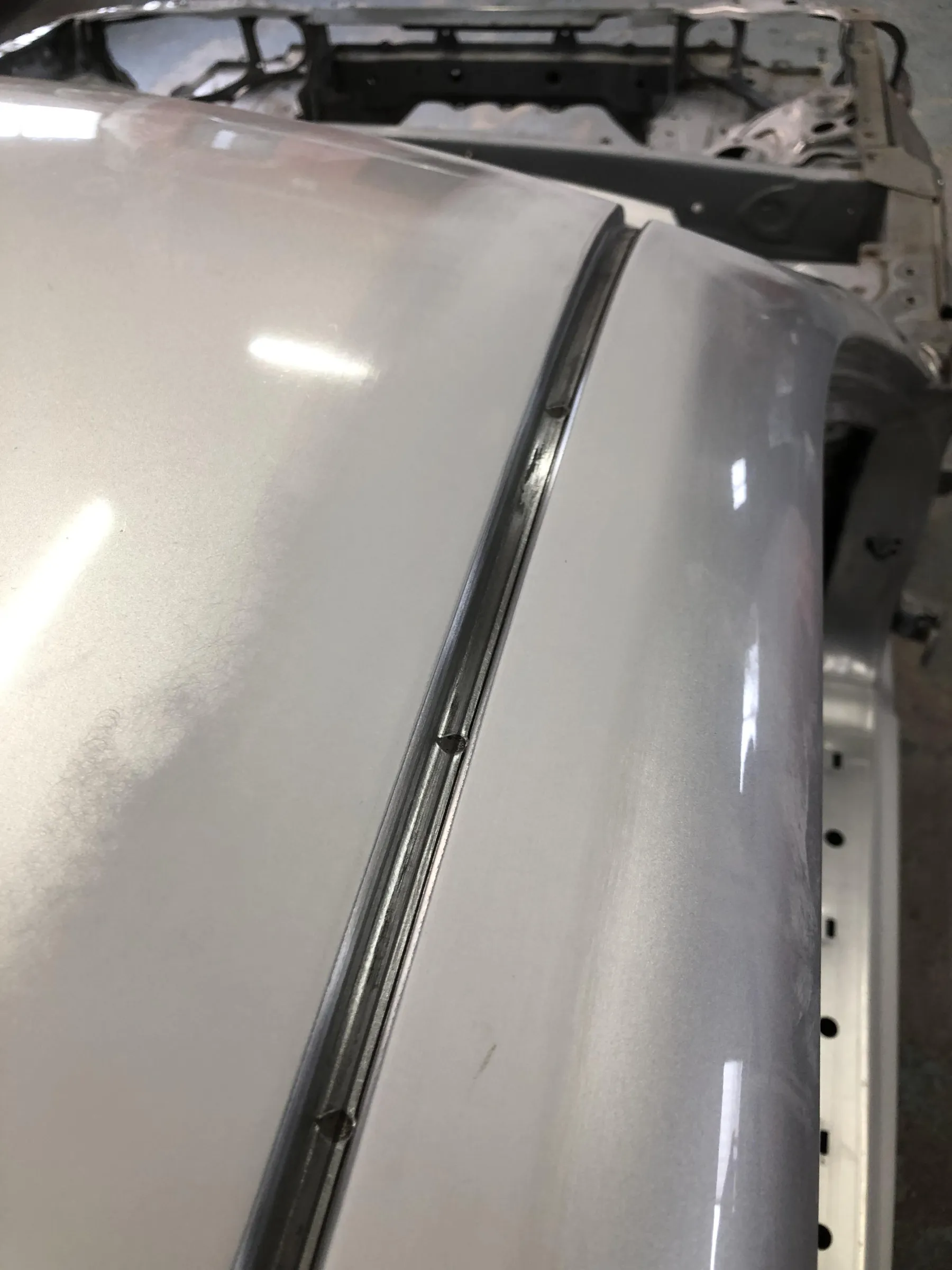

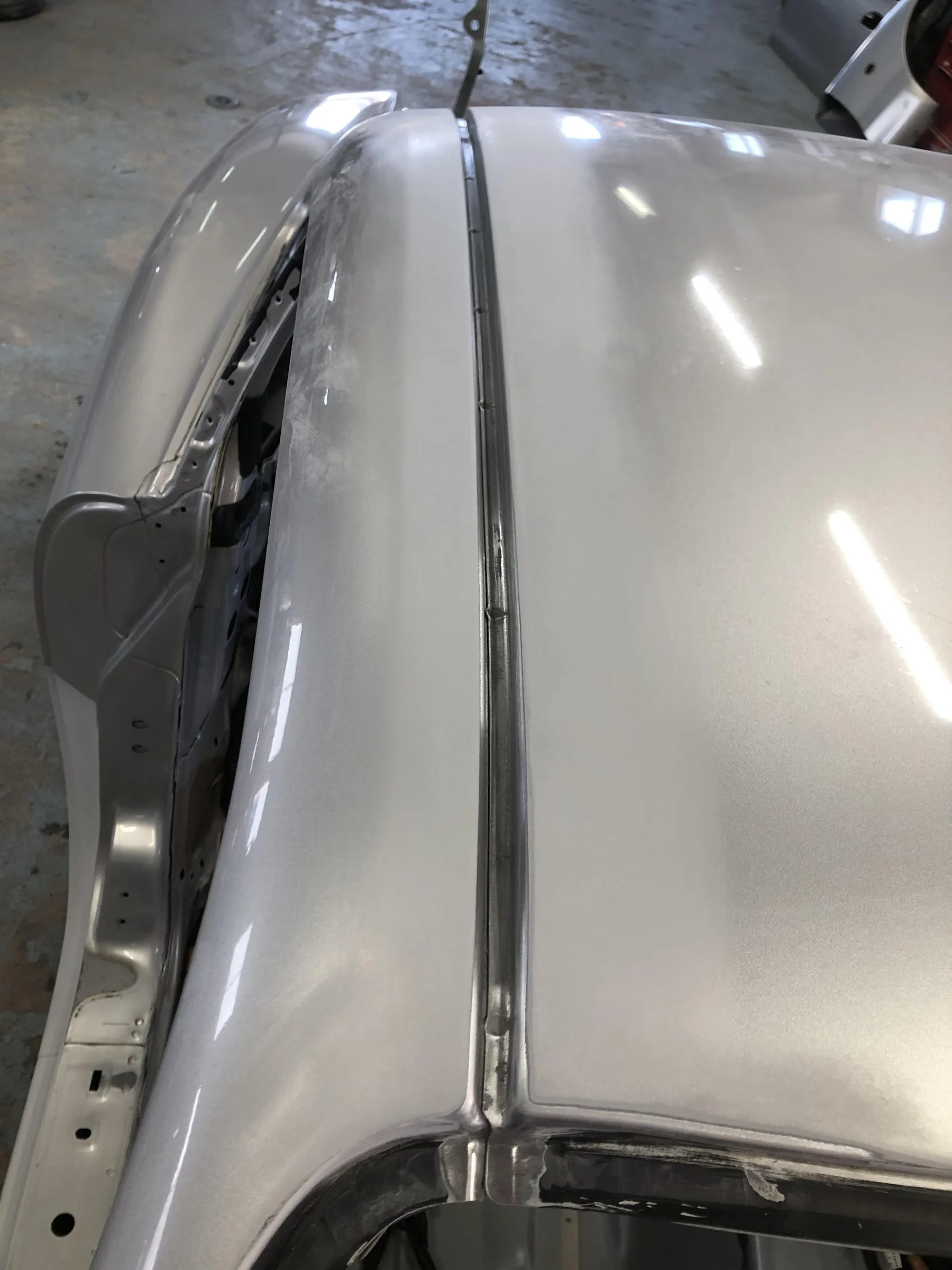

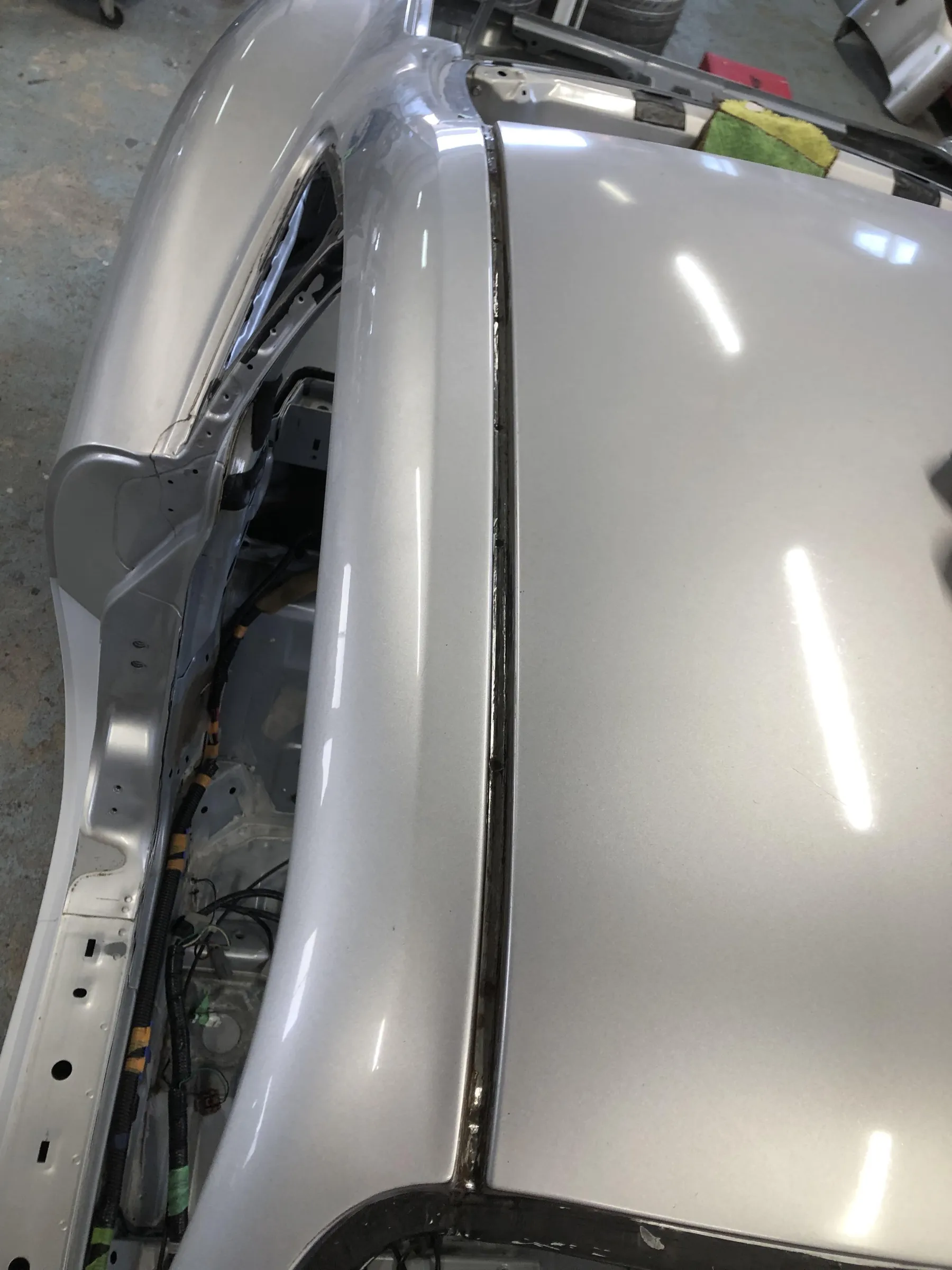

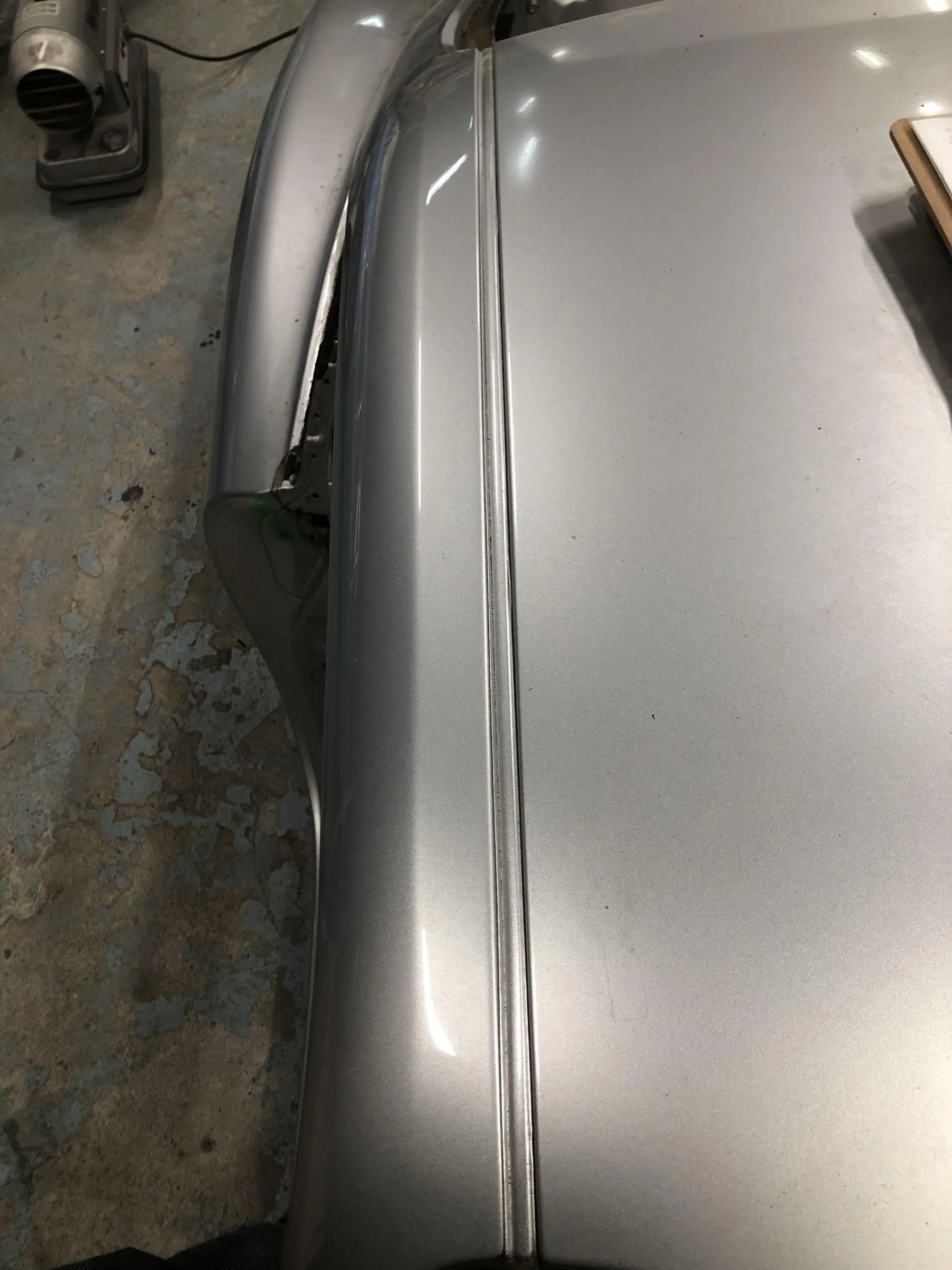

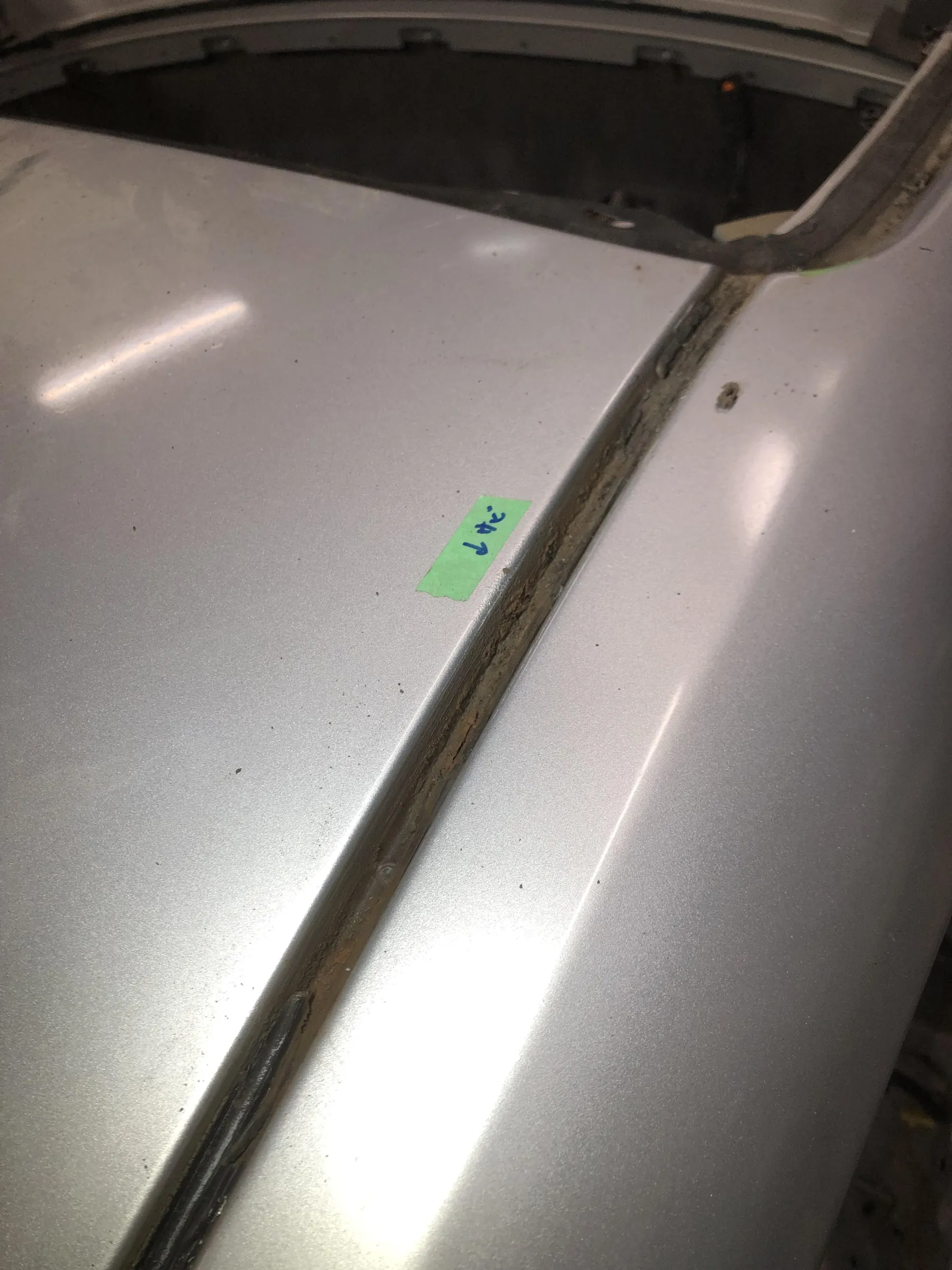

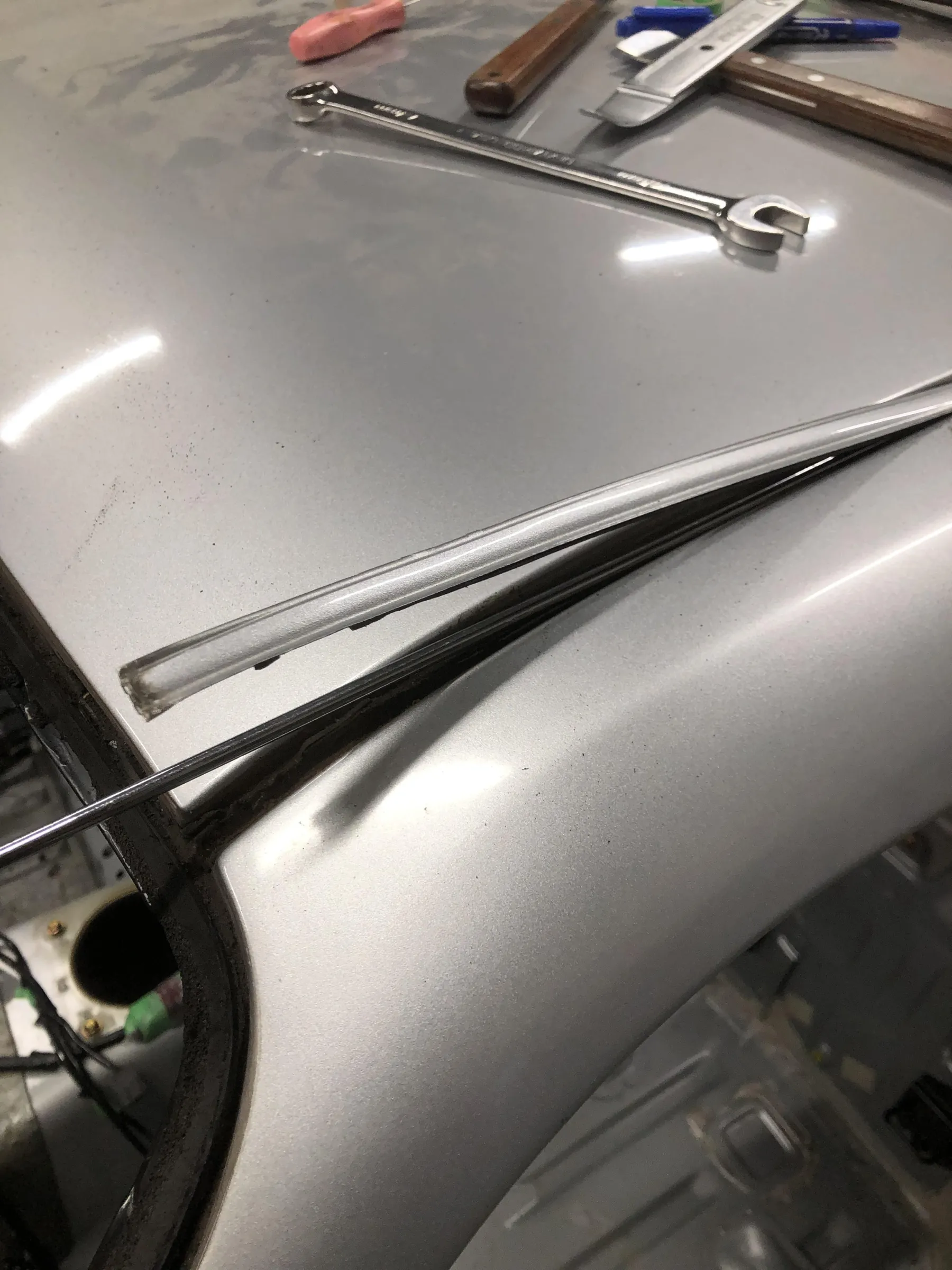

この細いルーフモール。
接着方式で、貼り付け固定されているのは、
なんとなくわかるのだが
いざ取ろうと思うと、
なぜか全然取れてこないし。😰
作業途中でわかったのだが、
たくさんの量の接着剤を使って
接着式での固定方法。
取ると言うよりは、
接着剤を切って取り外している感じ。
おまけに、モールの中に
薄い金属製のプレートが埋め込んであるので、
取り外すと同時に反りが
発生してしまったのだが、
何とか再利用しなくては。
取り外ししたモールの中を見ると、
中には結構サビあり状態。
こんな感じで少しずつですが、
作業進めていますロードスタークーペ。
ドア付属部品全バラして、ドアの取り外し。
裏面、アウターパネル折り返し部に錆有あり。
フロントフェンダーやリヤバンパーも取り外し。

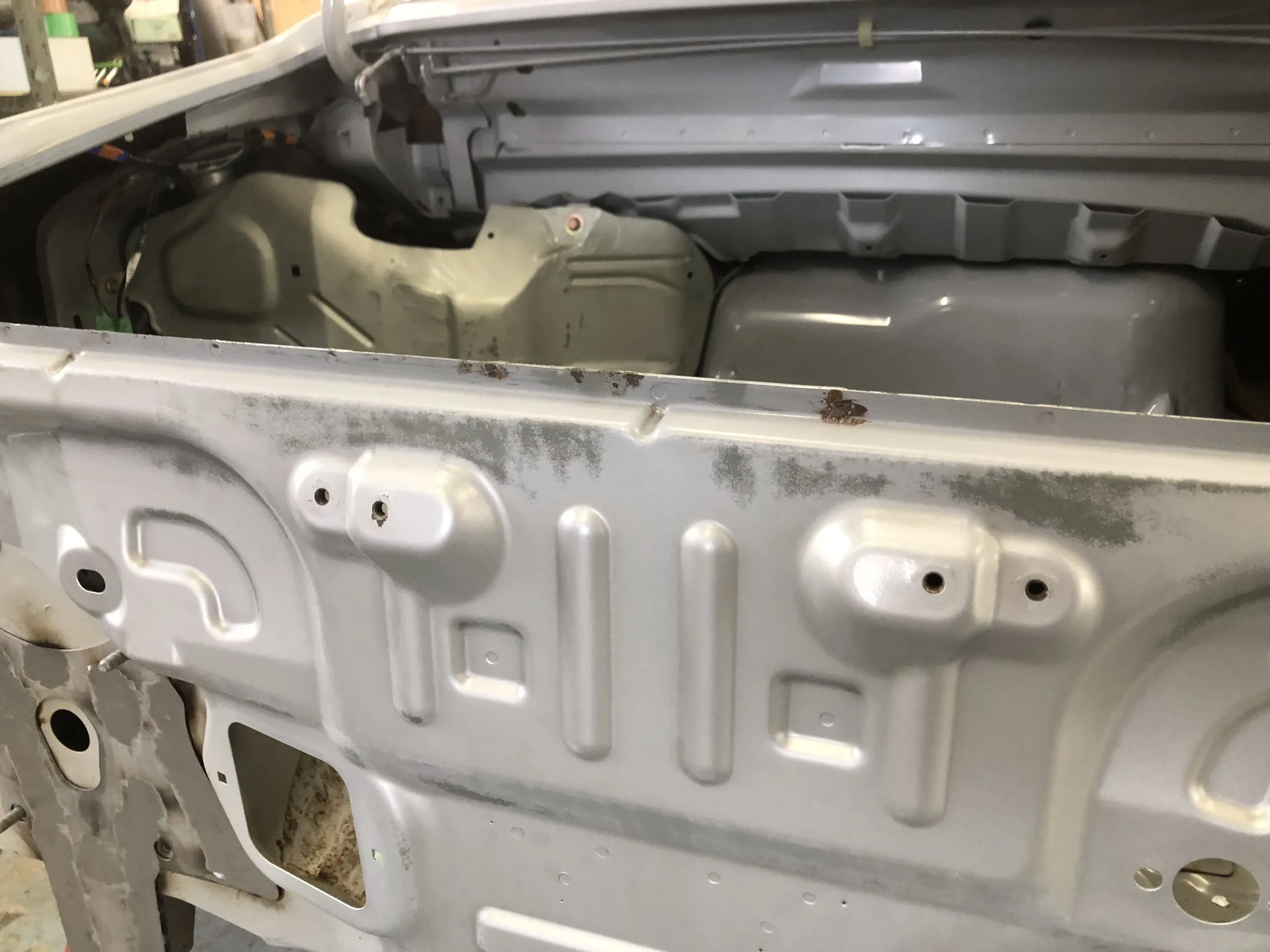

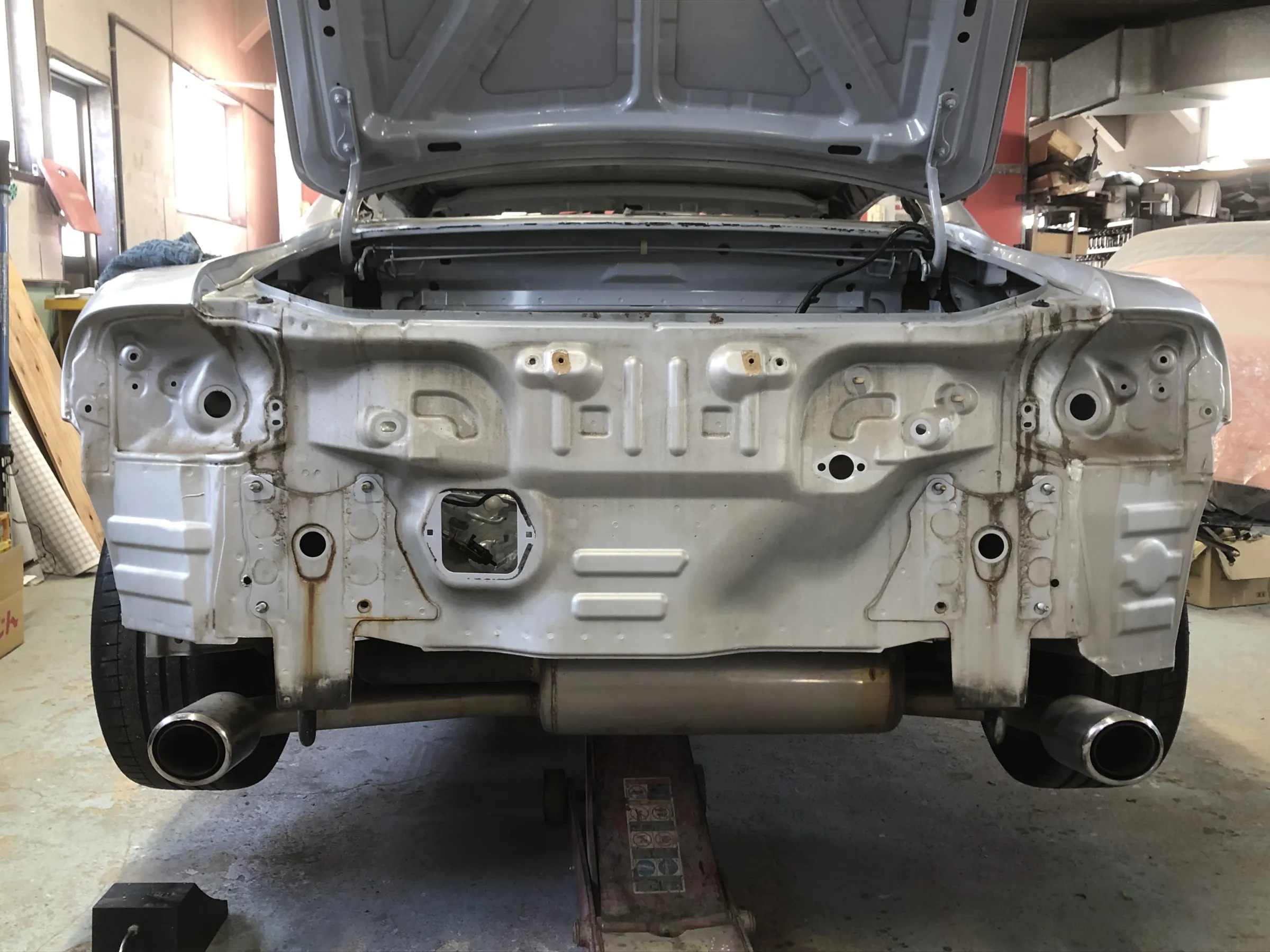

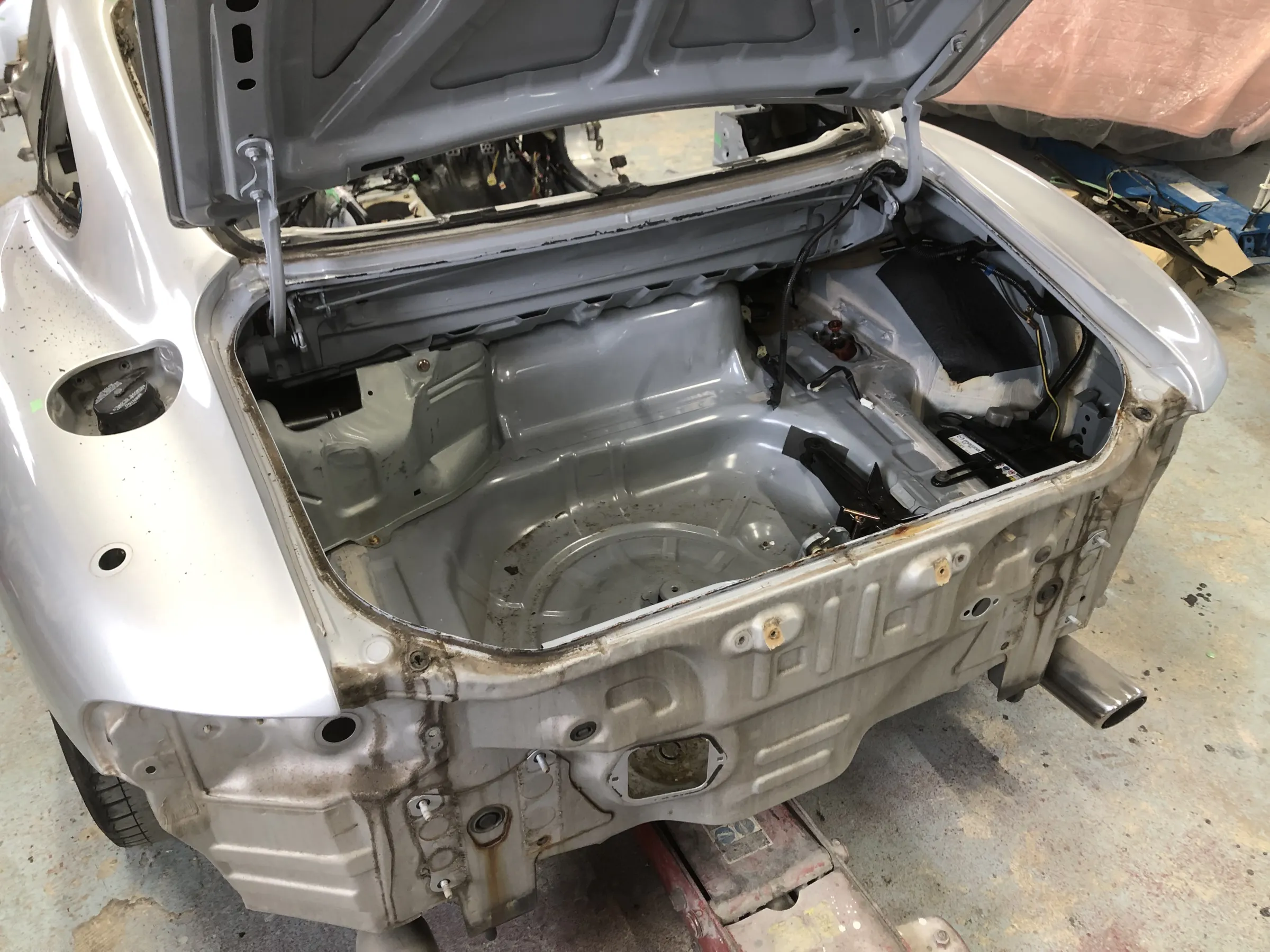

バックパネルには結構な汚れあり。

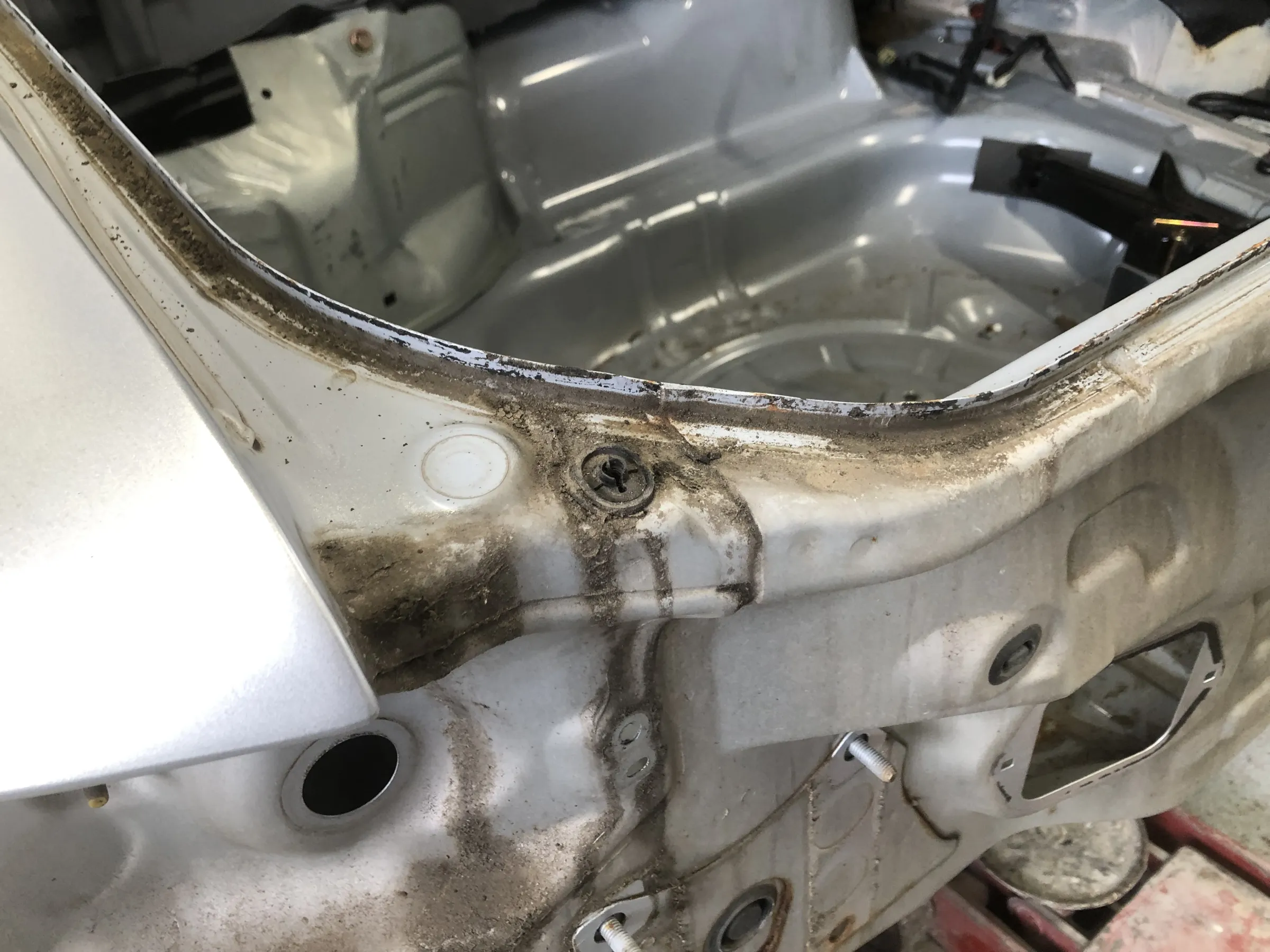

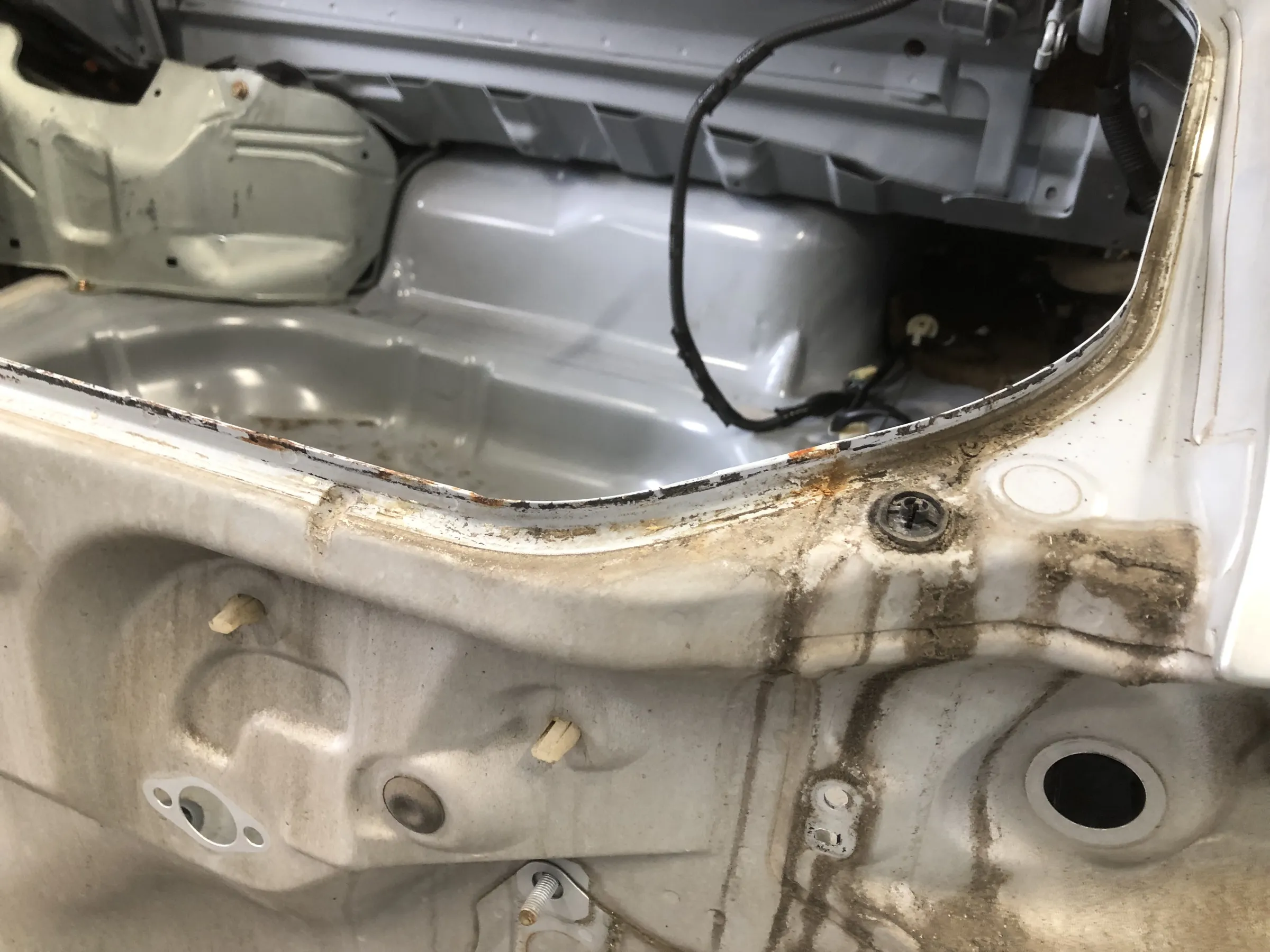

トランクウェザーストリップ固定部にはサビあり。

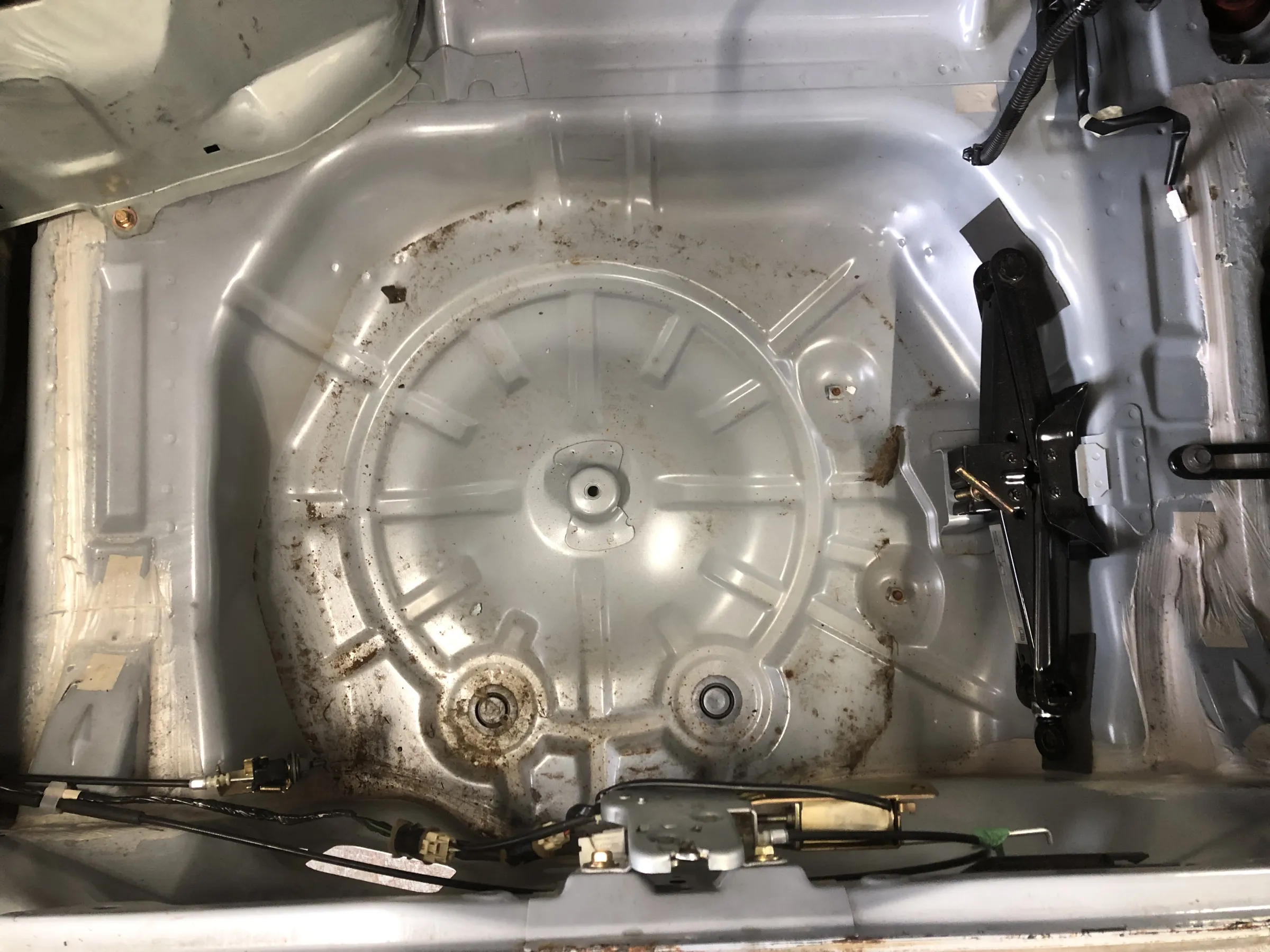

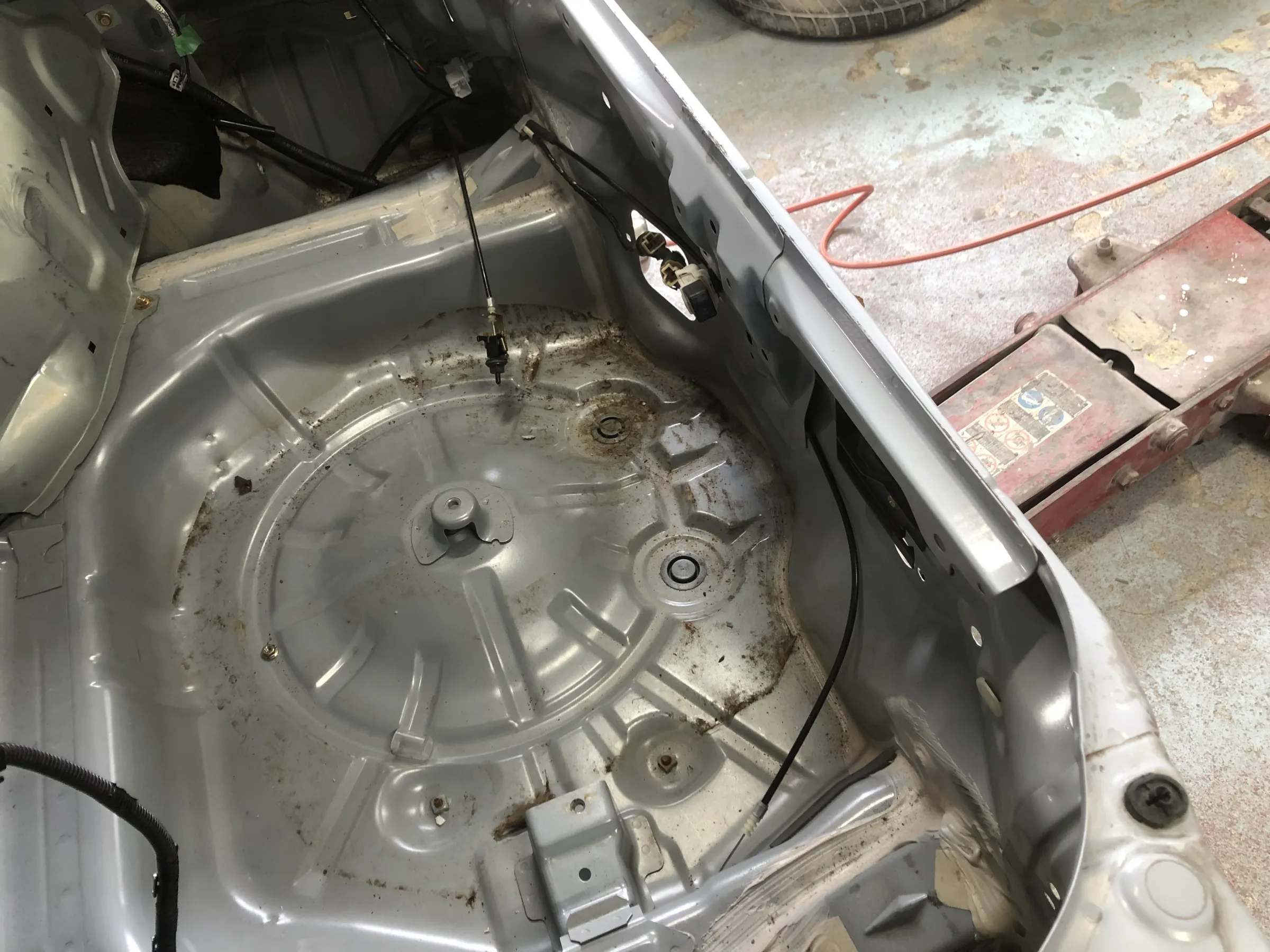

トランク内フロアにもサビあり。

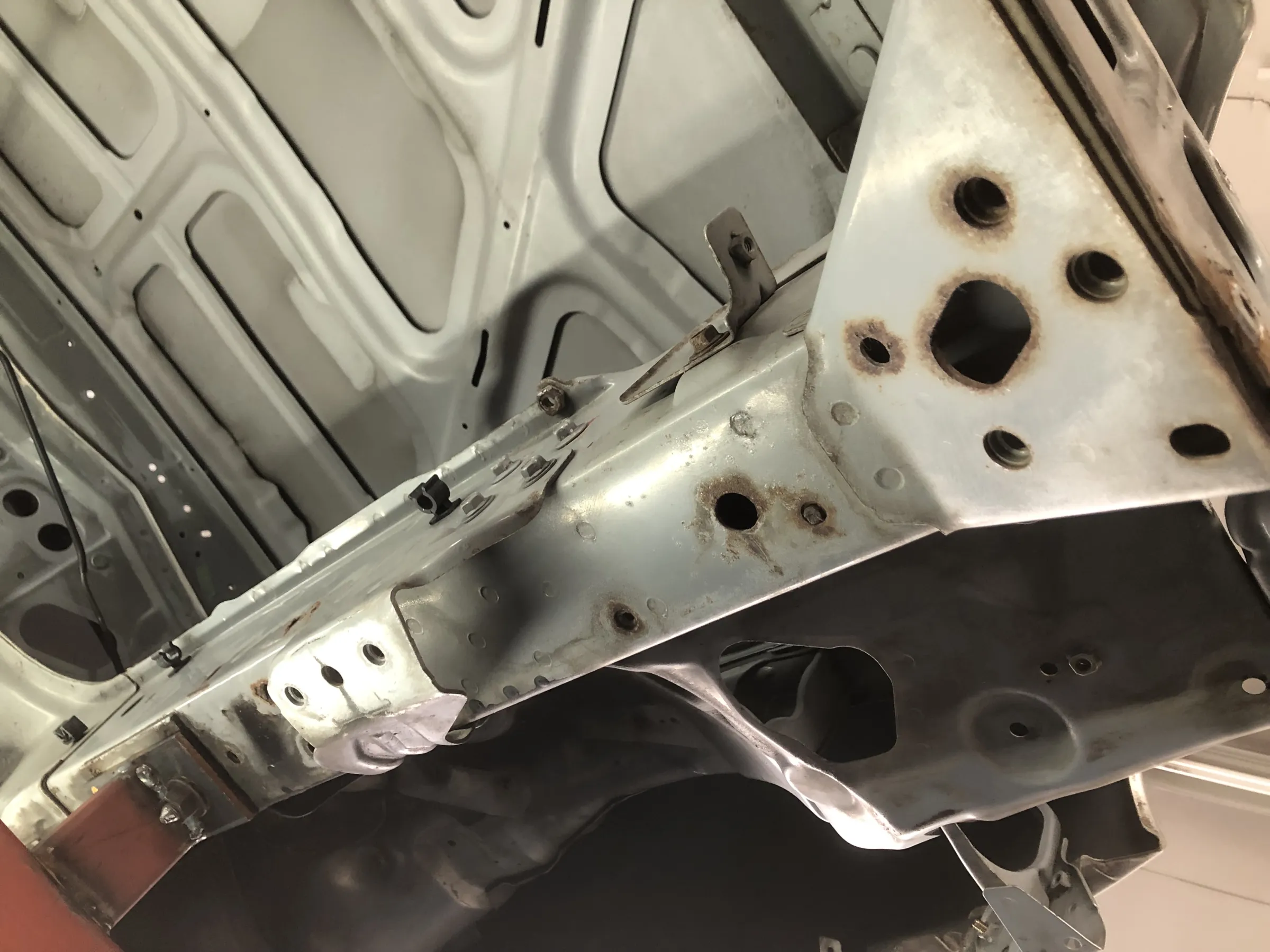

フロント骨格部を見ますと
長年の汚れが蓄積されておりますので、
高圧温水スチームにて洗浄作業。
何も部品無い状態でしたら、
こうした油汚れ等には
熱いお湯での洗浄が効果的です。
一緒に下回りとタイヤハウス内部も洗浄。
洗浄後、シンナーにて拭き作業をして、
汚れ落とし作業完了。

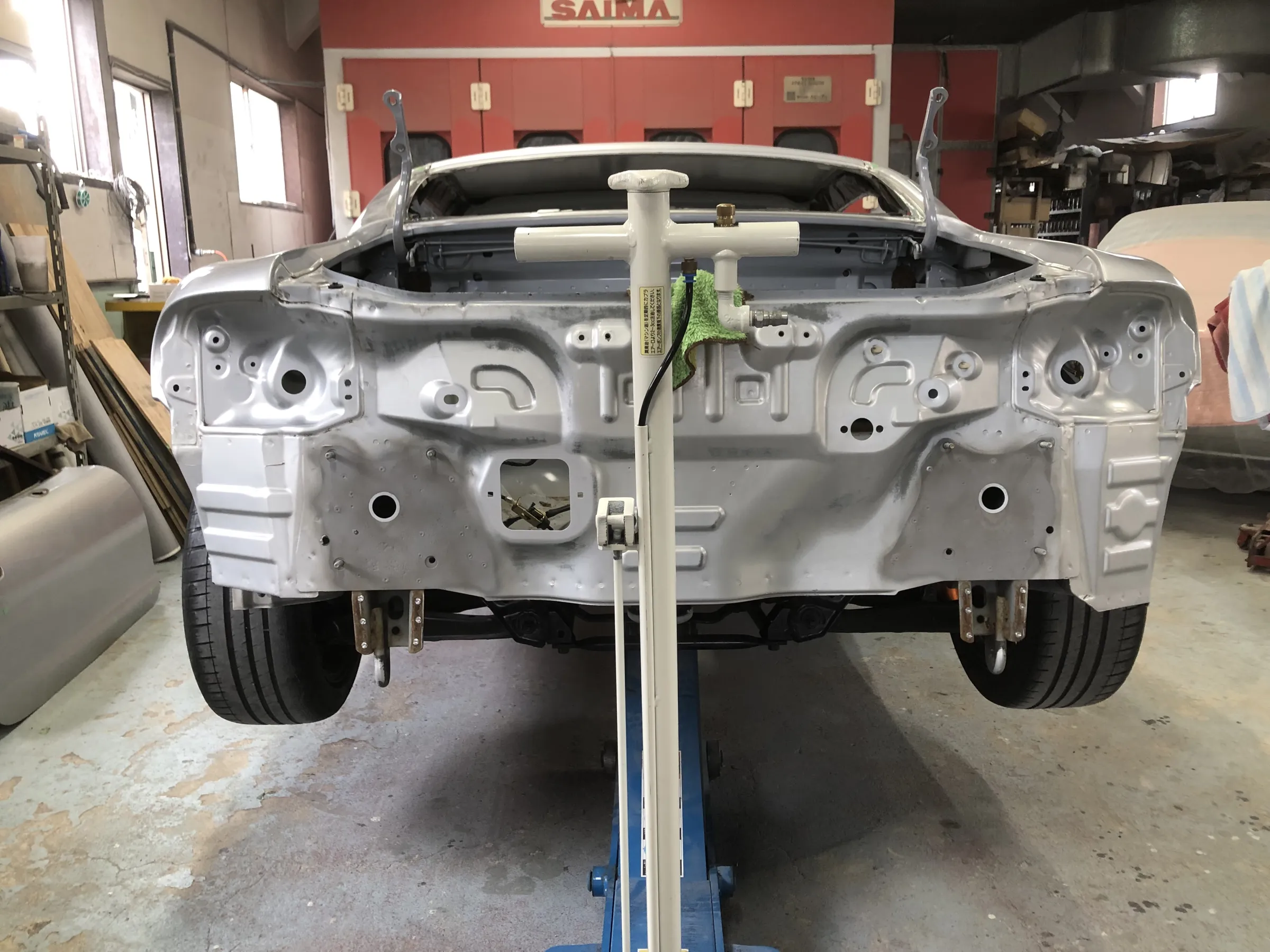

同時にバックパネルも
シンナーにて拭き作業にて汚れ落とし。
いつも思うのですが、
こうした汚れ落とし作業、
時間かかるのですが、
このまま塗装するわけにはいかないので、
地味に作業しております。
NB8C ロードスタークーペ
オールペイント作業

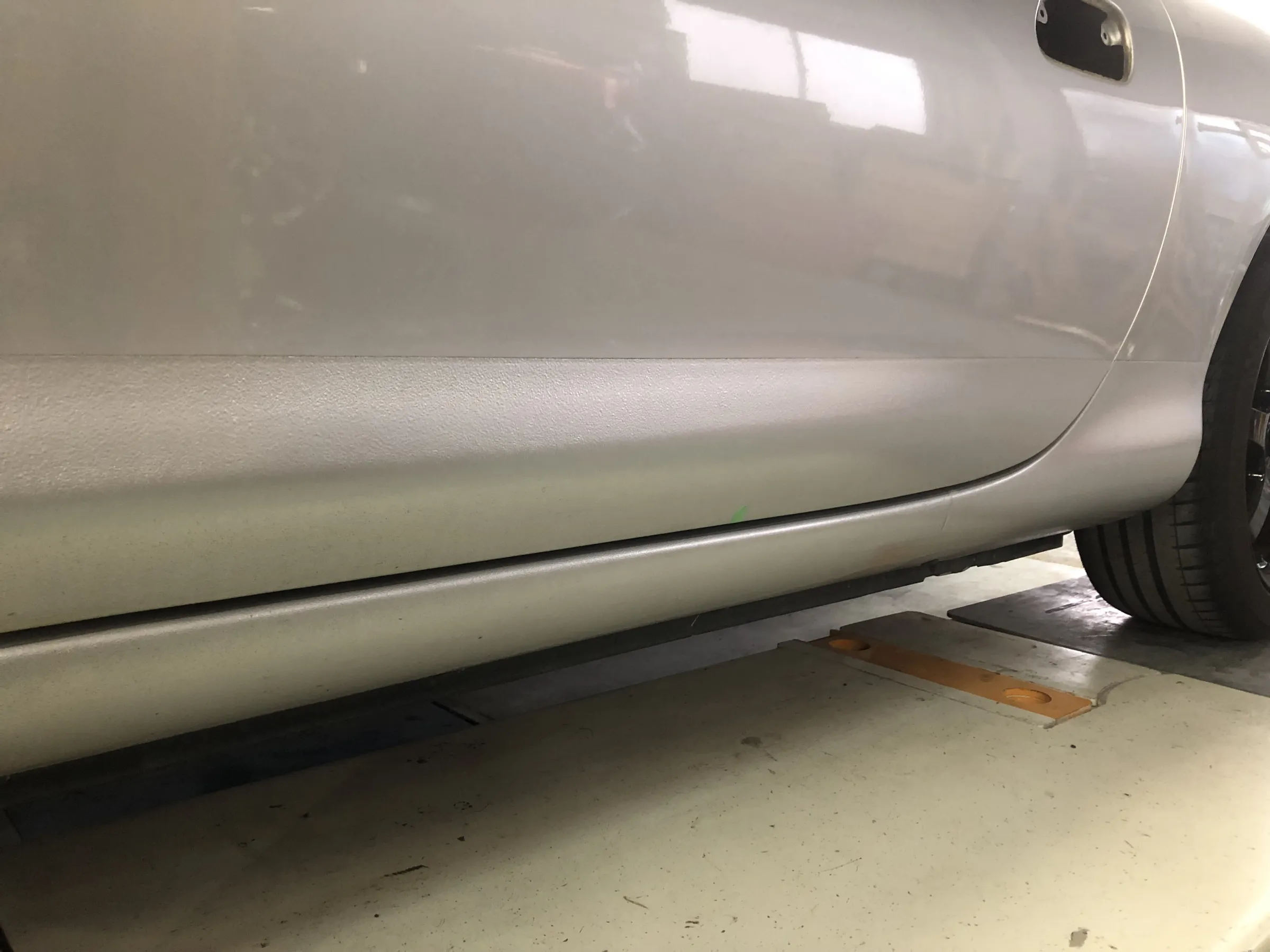

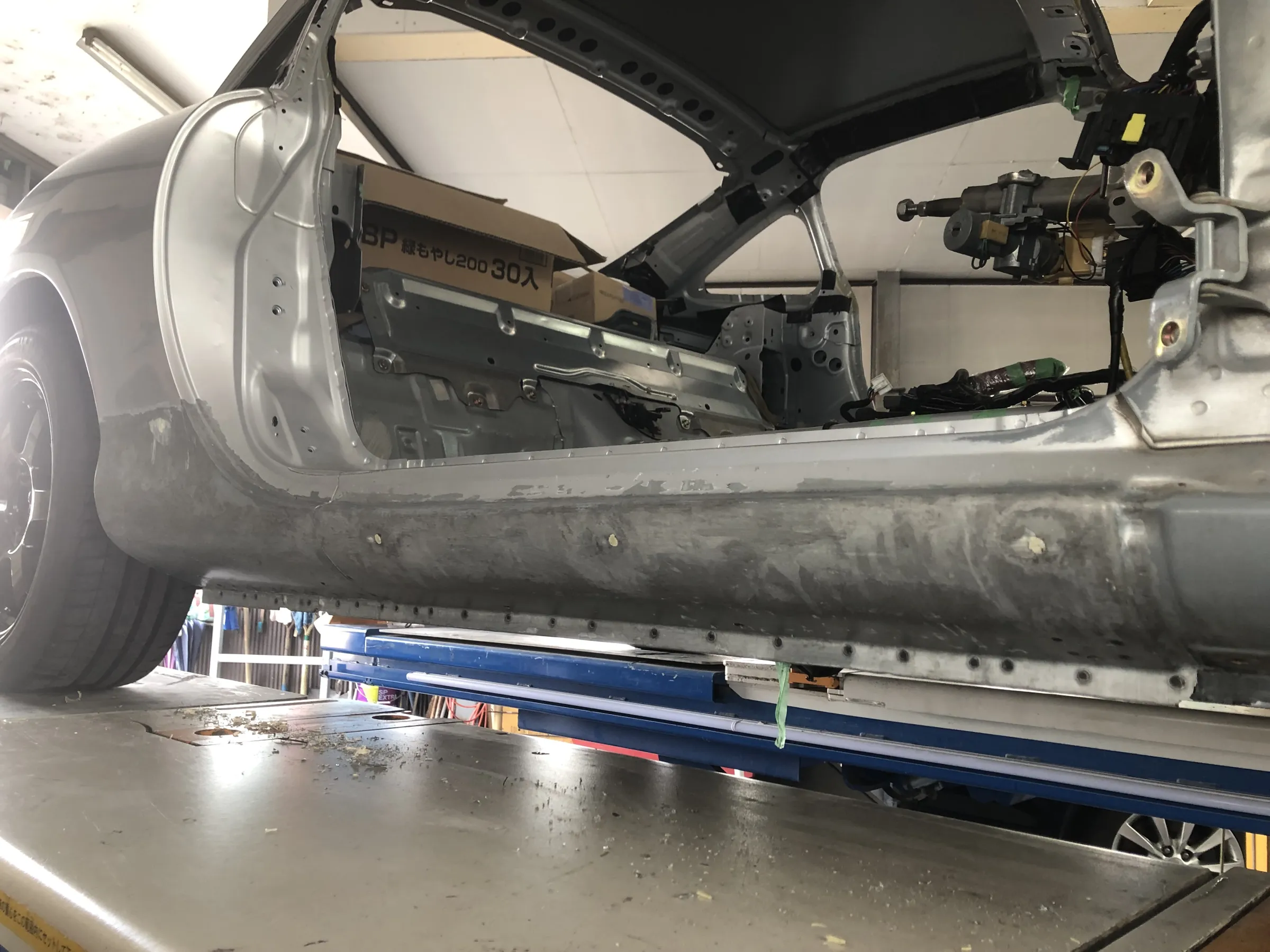

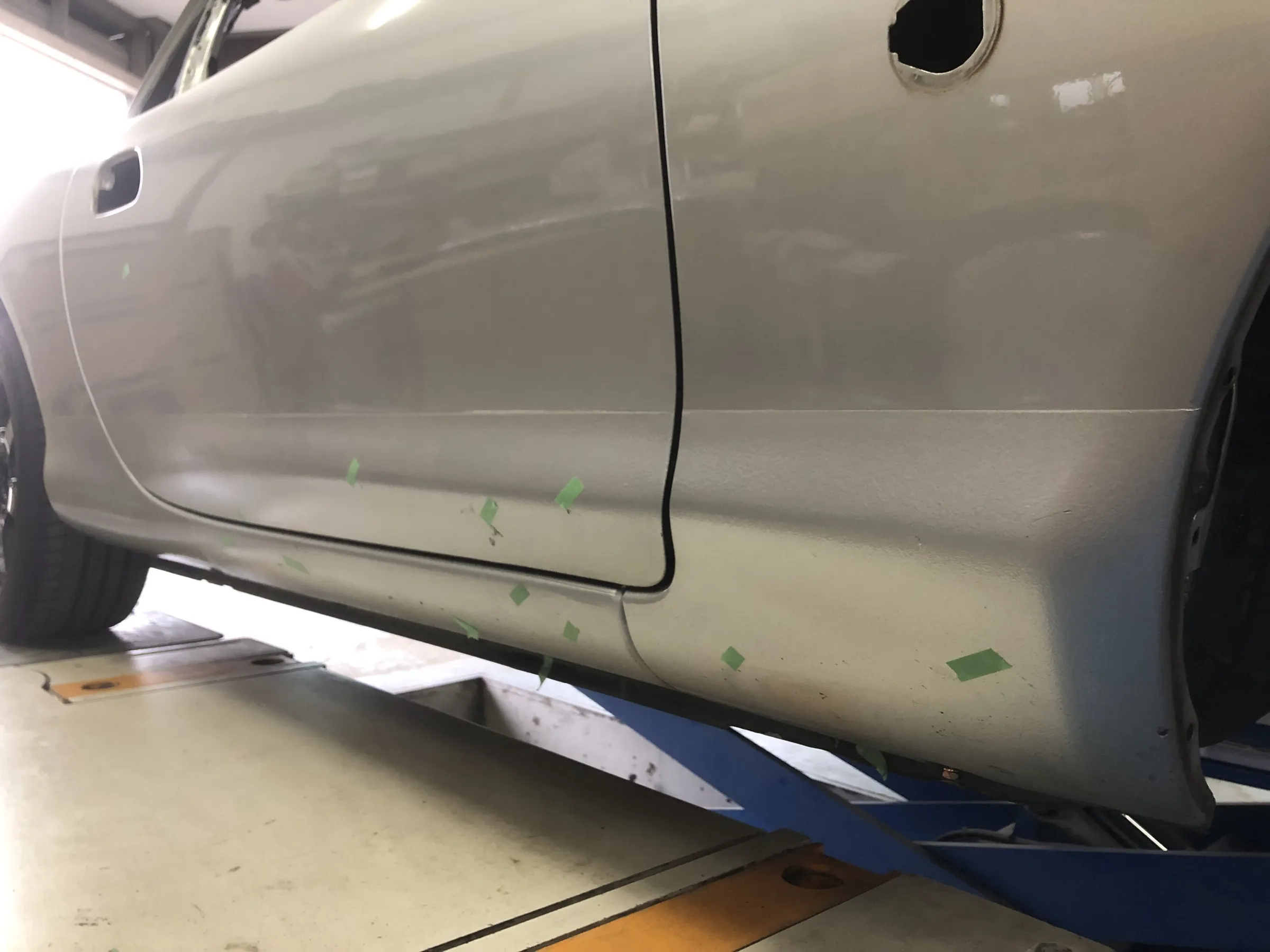

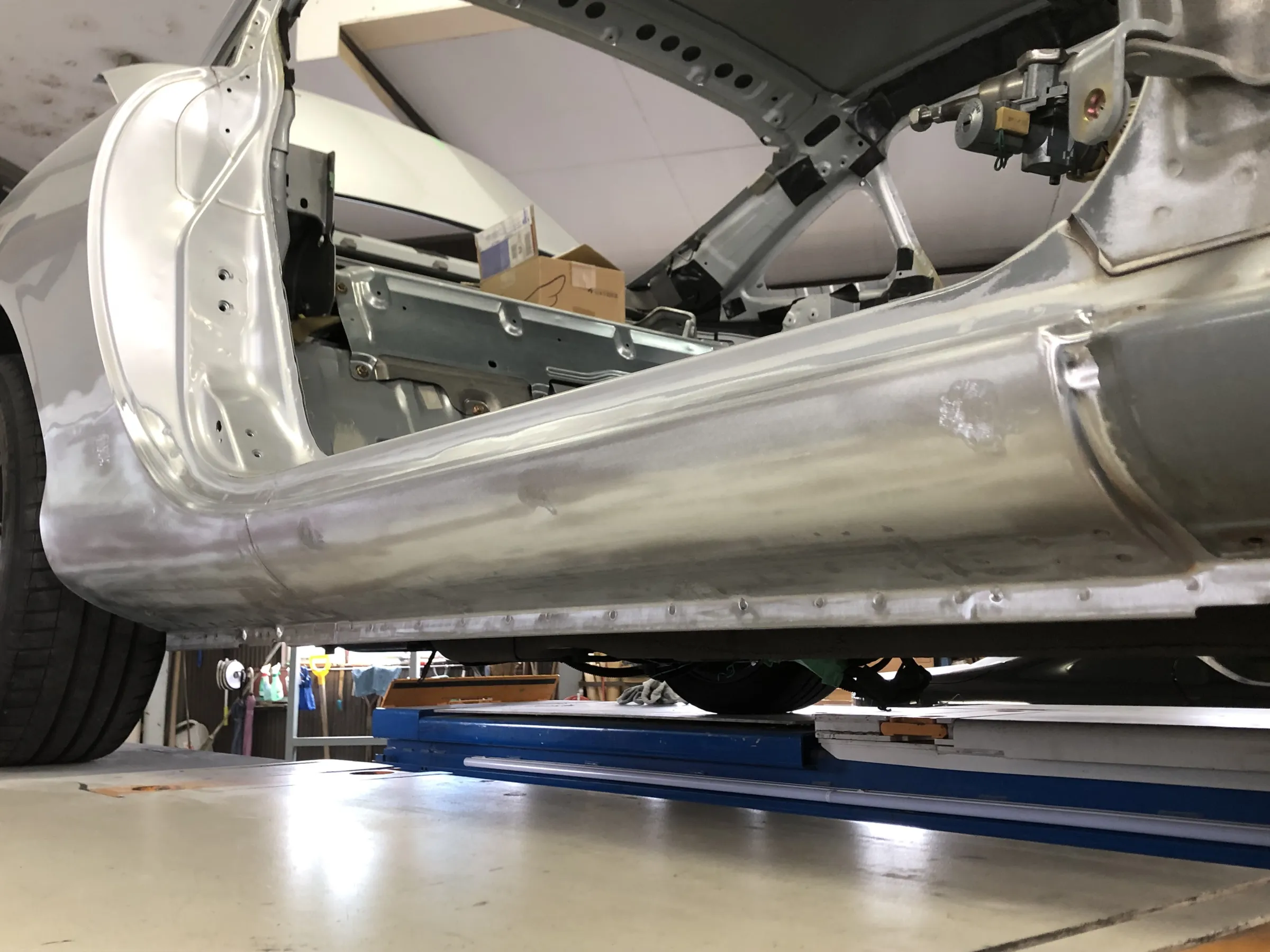

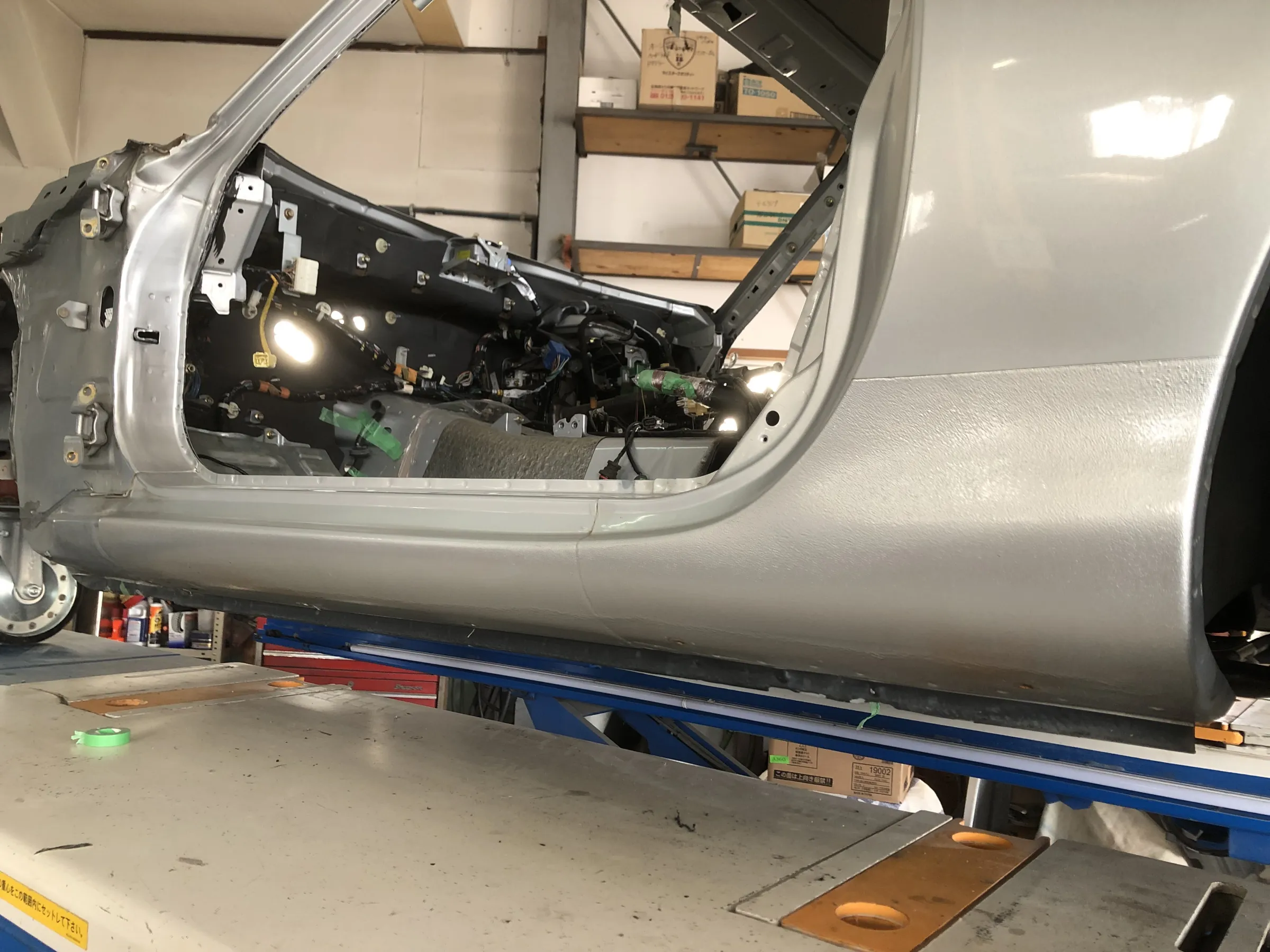

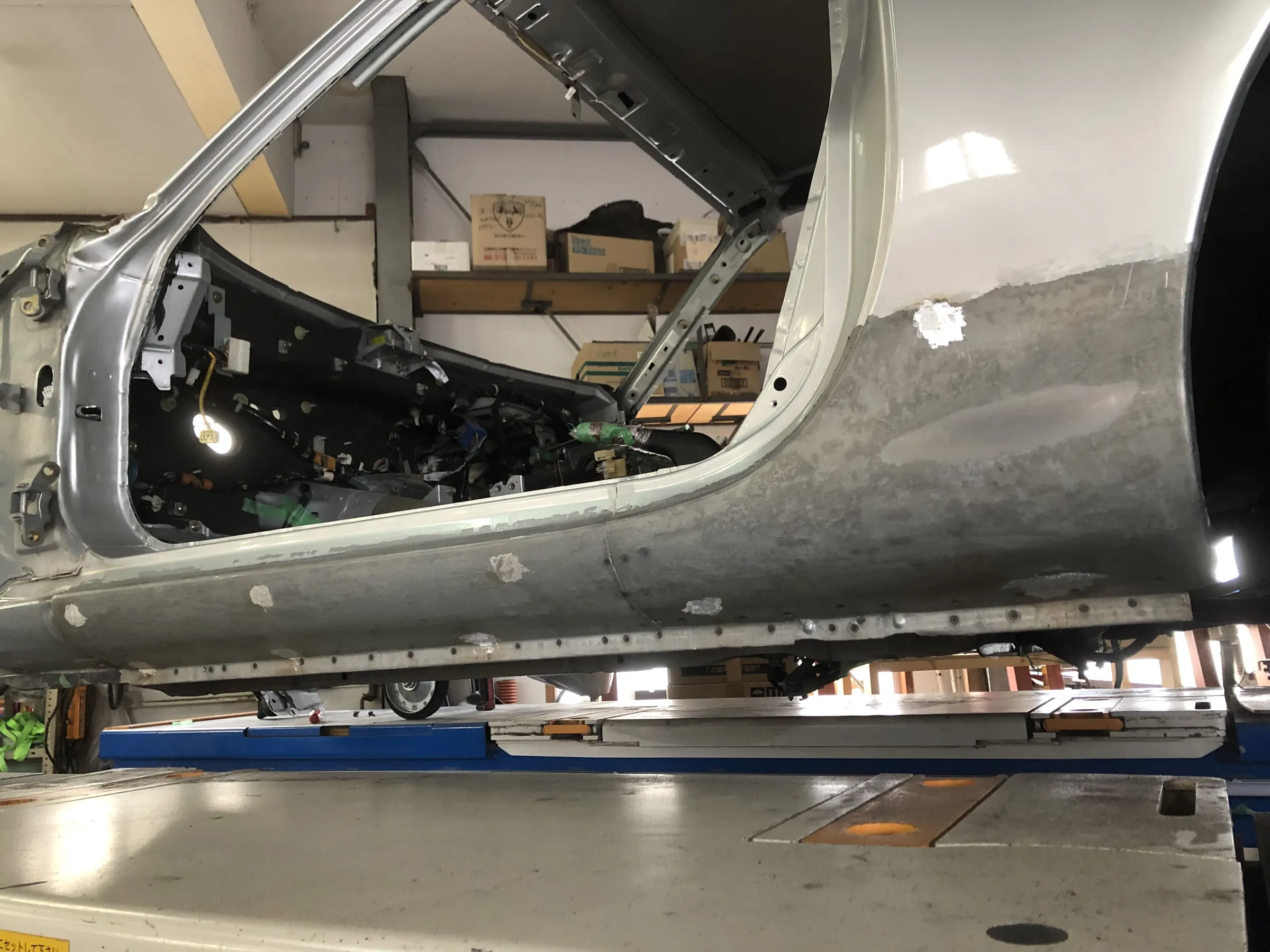

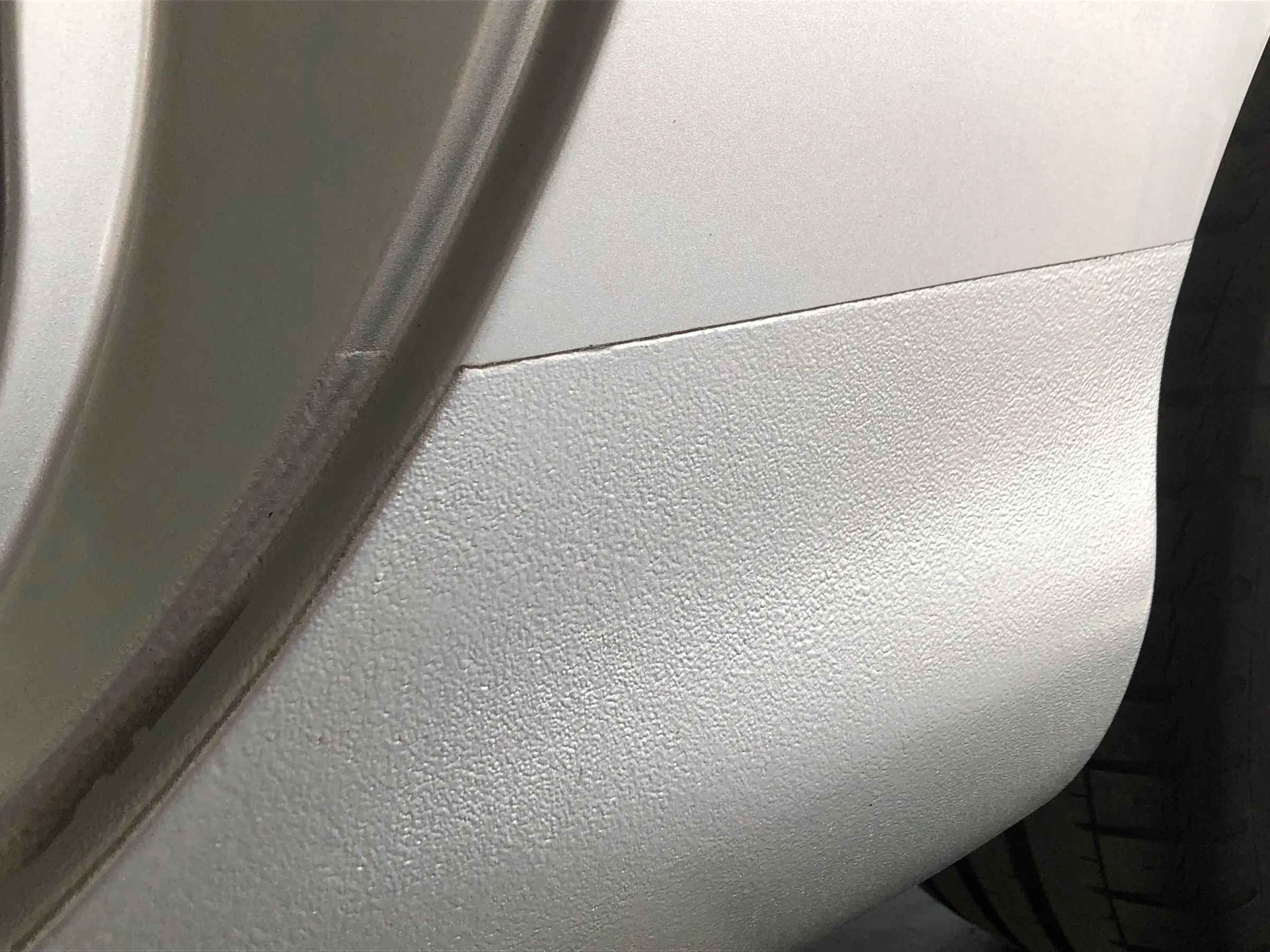

ロードスターの側面に塗装されております
チッピングコート、
緩やかな凹凸柄でウレタン系の
アンダーコートで、
小石が跳ねてもボデぃの塗装面傷まないように
メーカーとしては塗装されているのですが、
修理となりますとそのまま上から塗装しますと、
上凸面が塗料の厚みで埋まってしまったり、
パテ作業してからその上からチッピングコート
塗装しますと
チッピングコートの厚みが増したりと
困った問題点だらけの所。

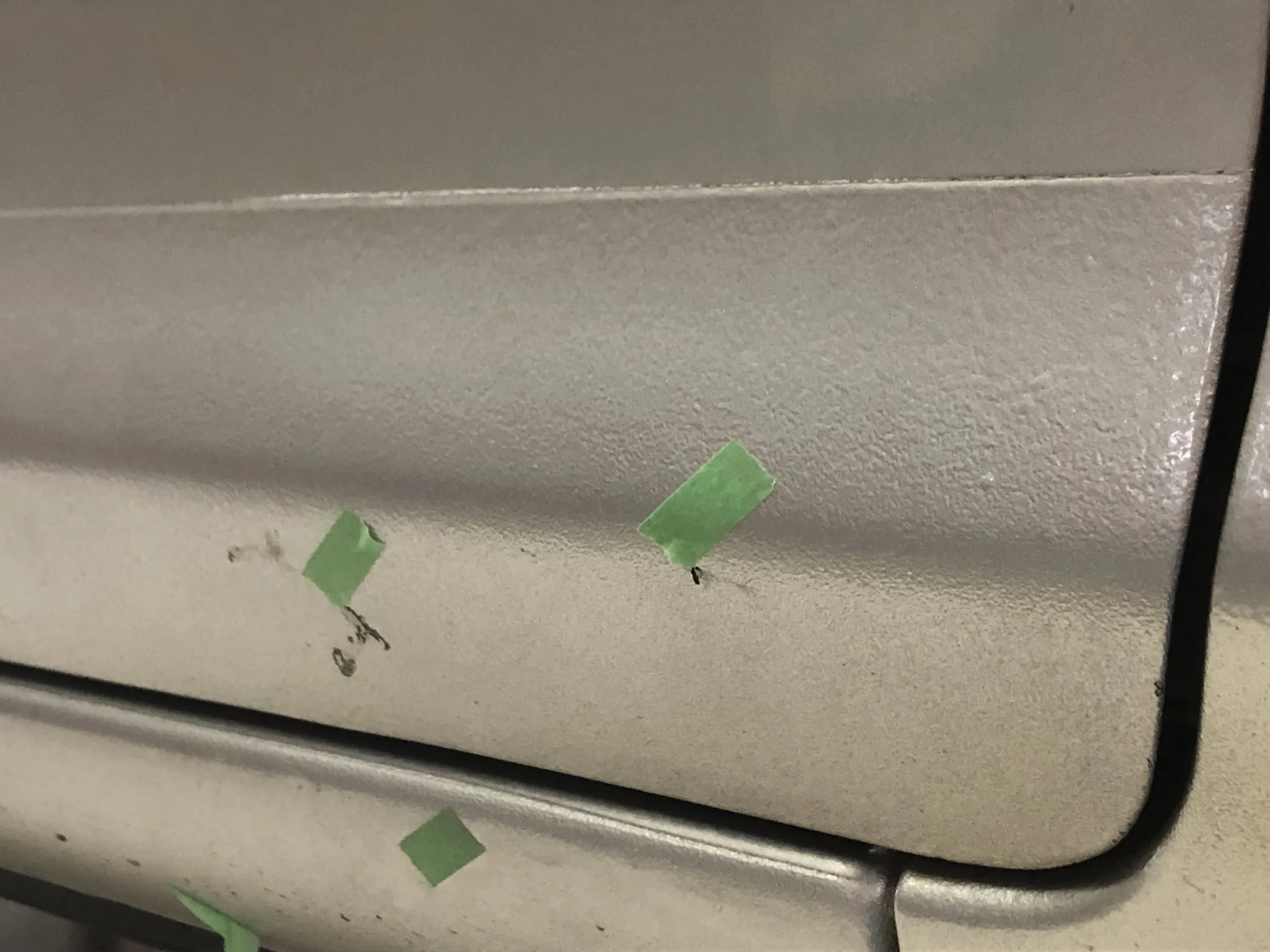

この車の場合、凹凸肌見ますと両側面過去に
作業した肌でチッピングコートの
厚みの段差もかなりあり、
部分で補修となりますとマスキングテープの所を
修理しなくてはいけないので、
後々の作業を考えますと
この塗装されておりますチッピングコートは

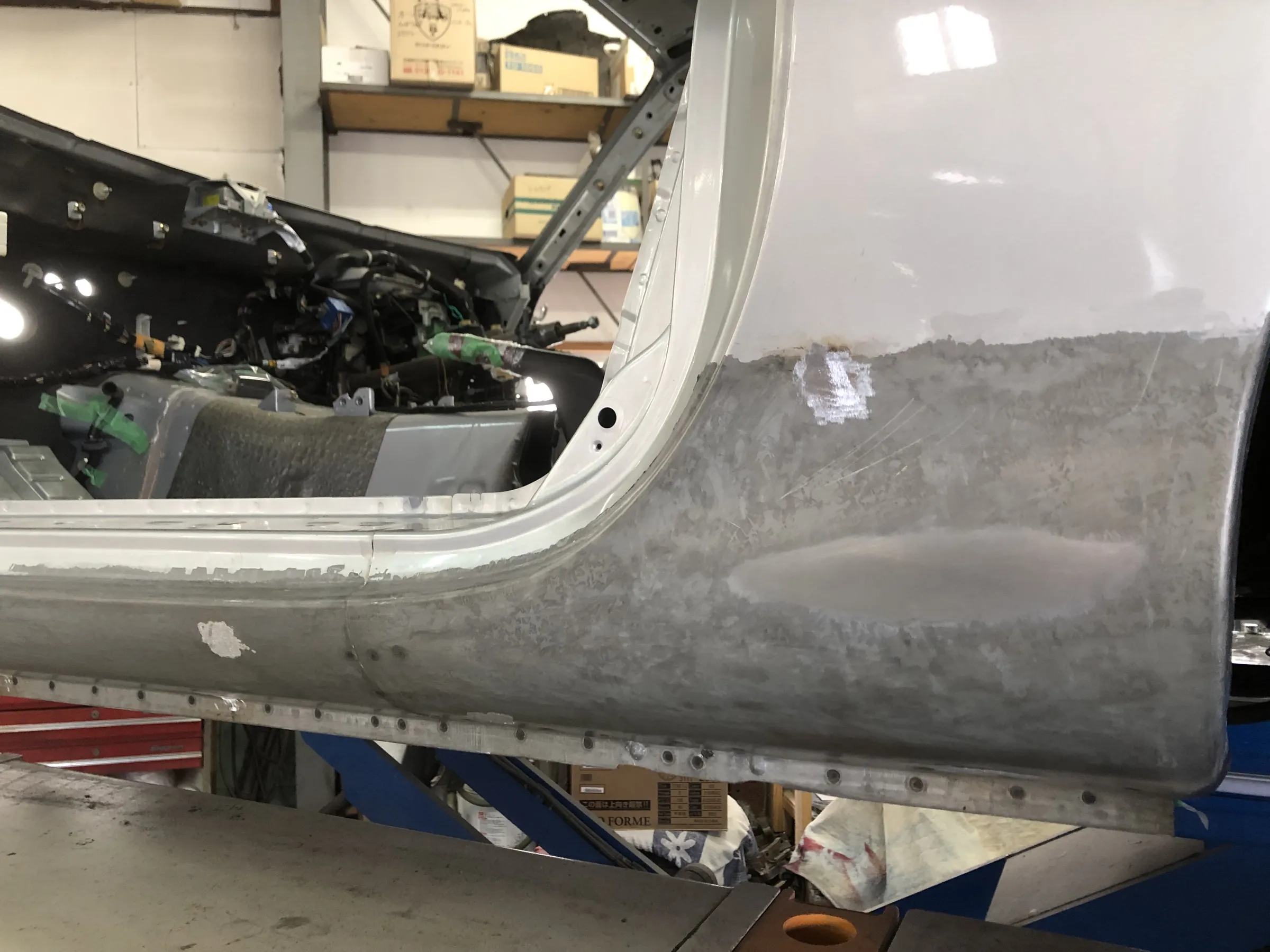

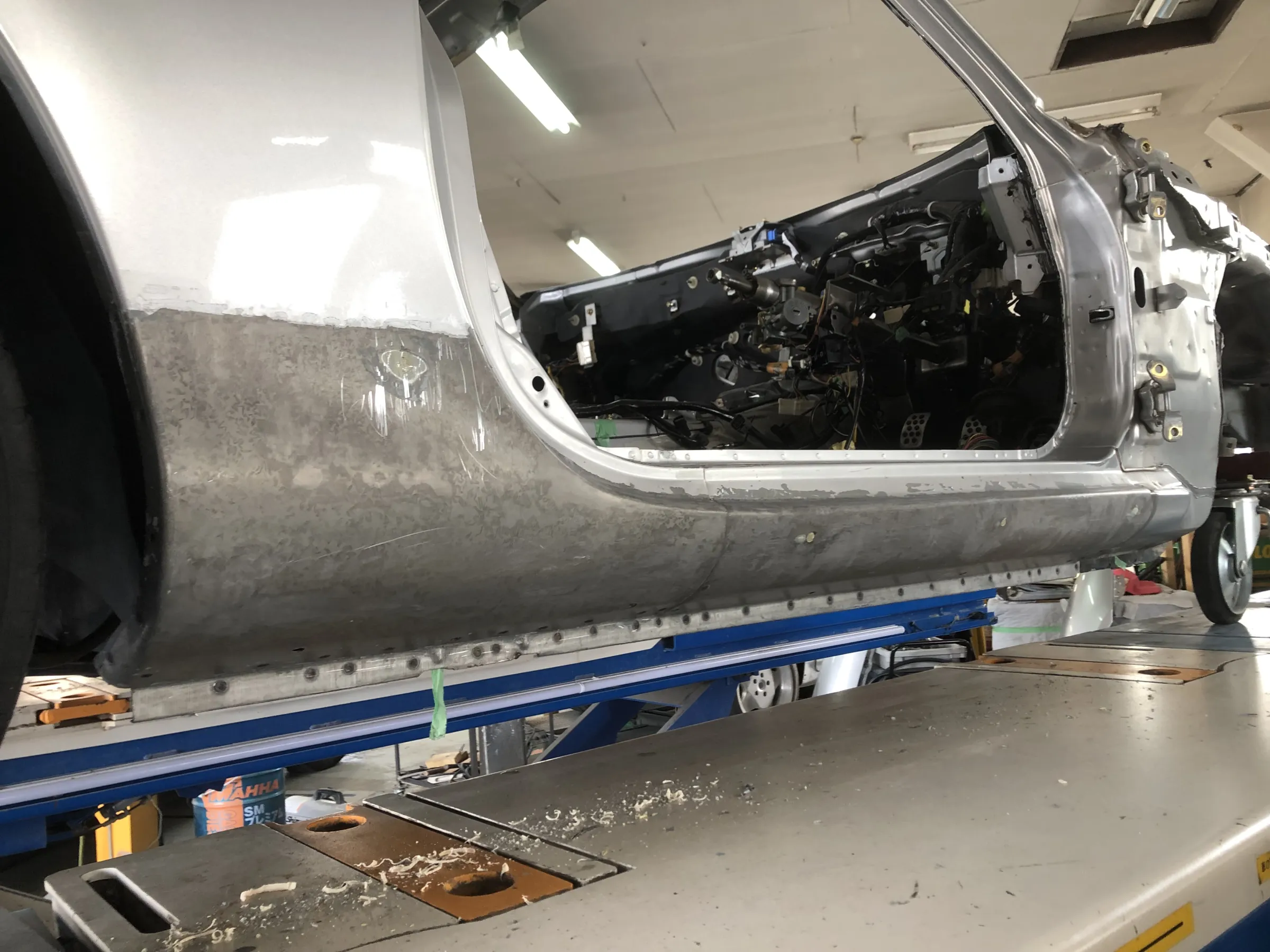

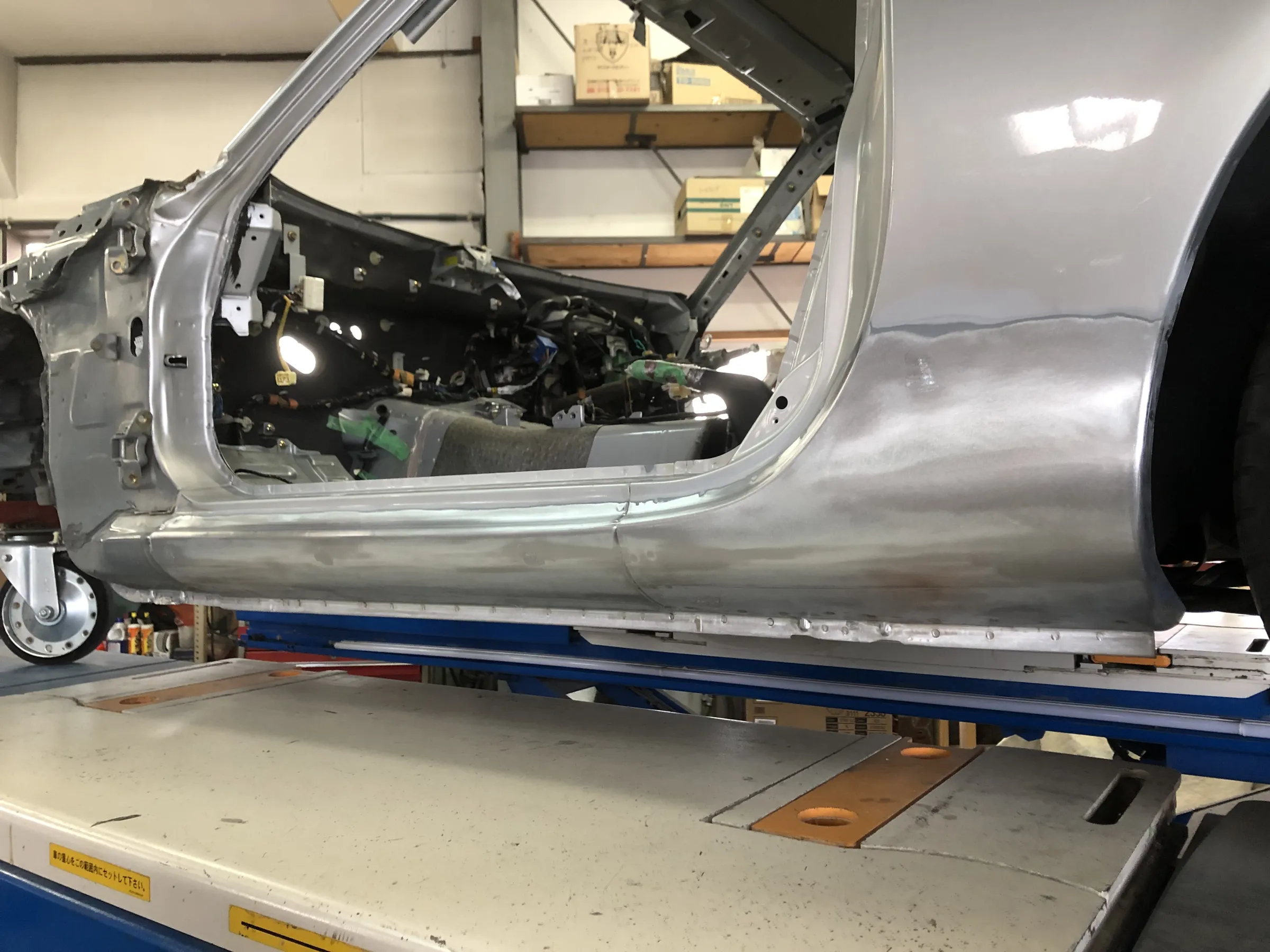

剥離が望ましいと判断して剥離作業へ。

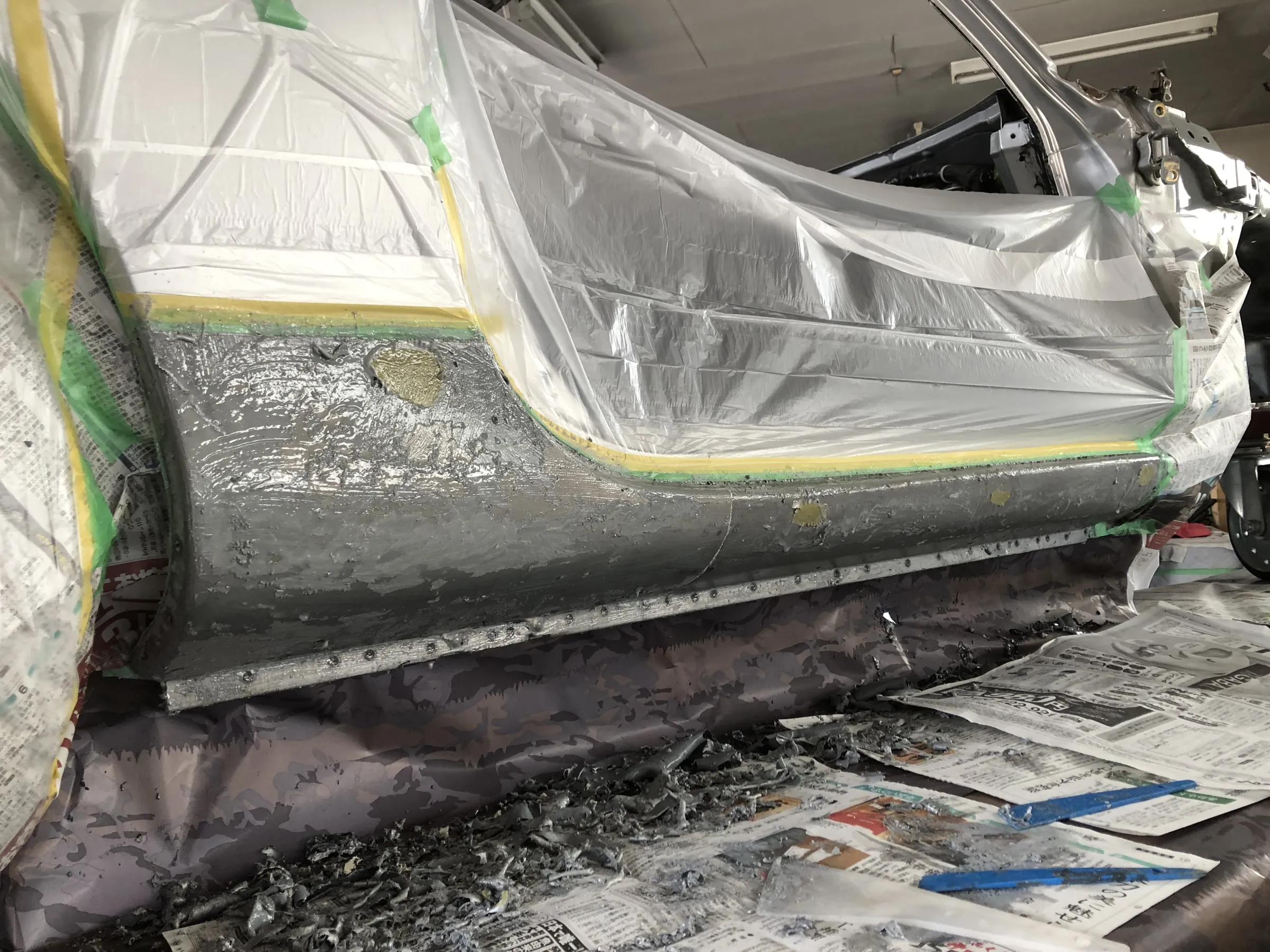

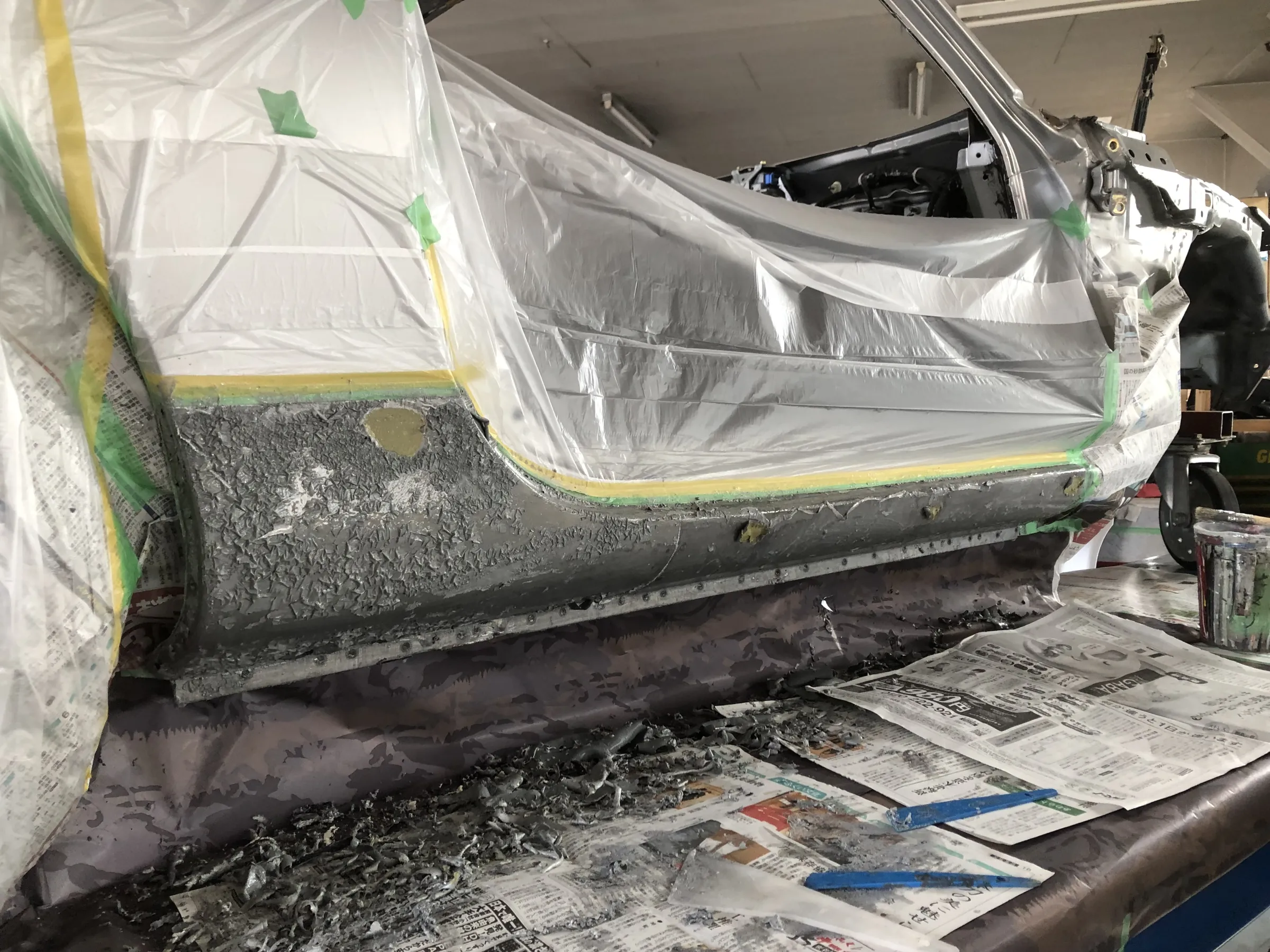

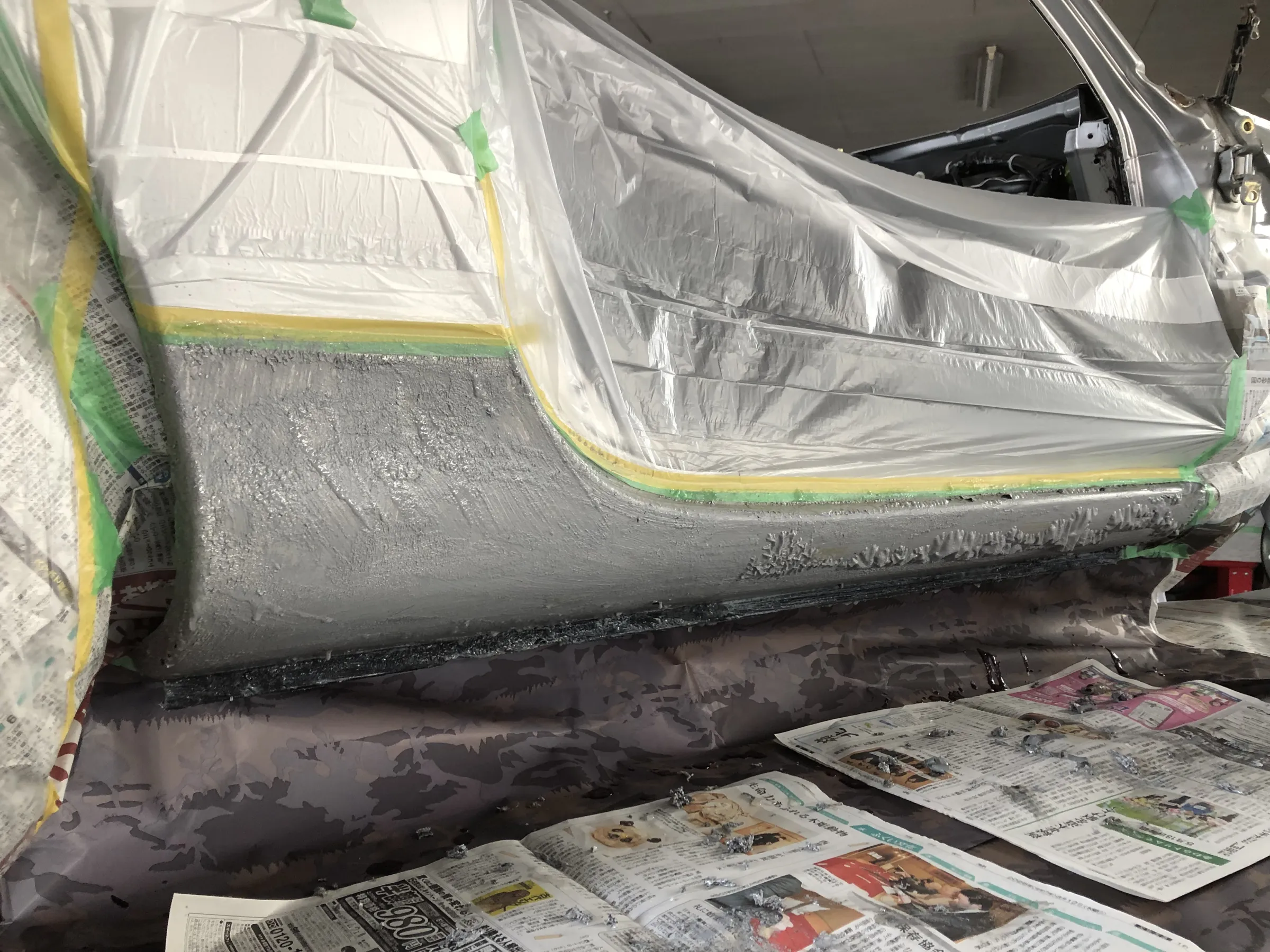

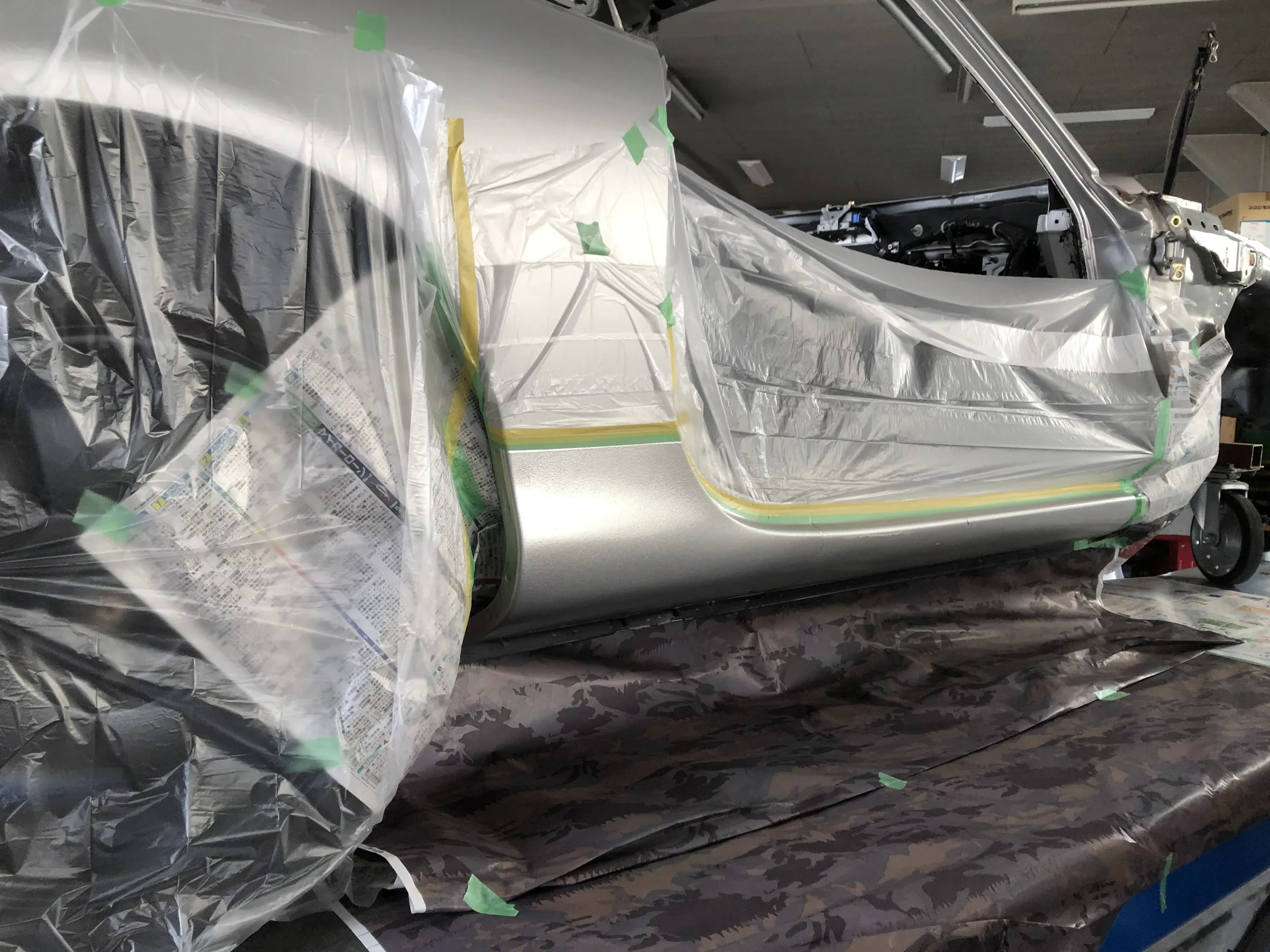

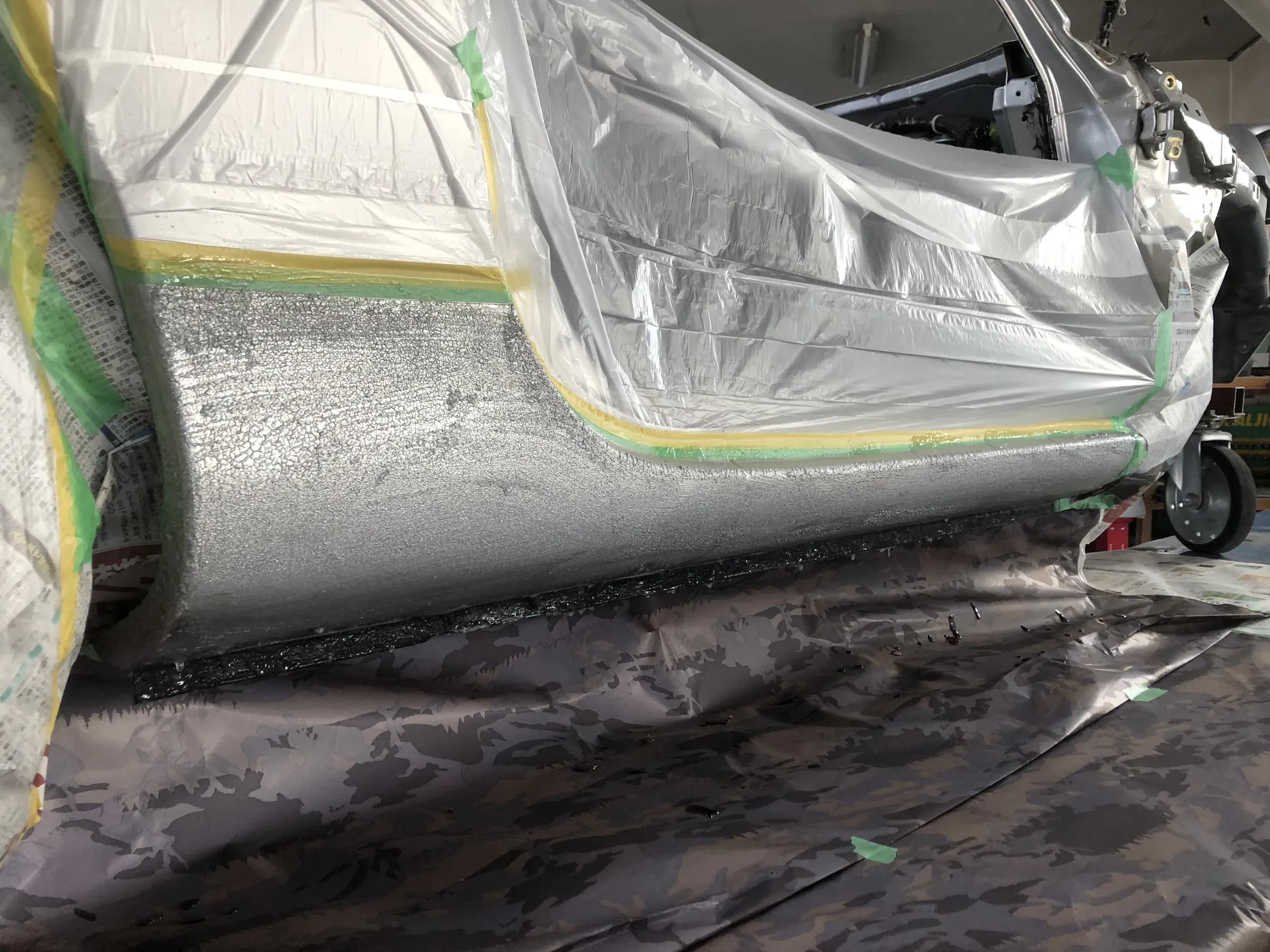

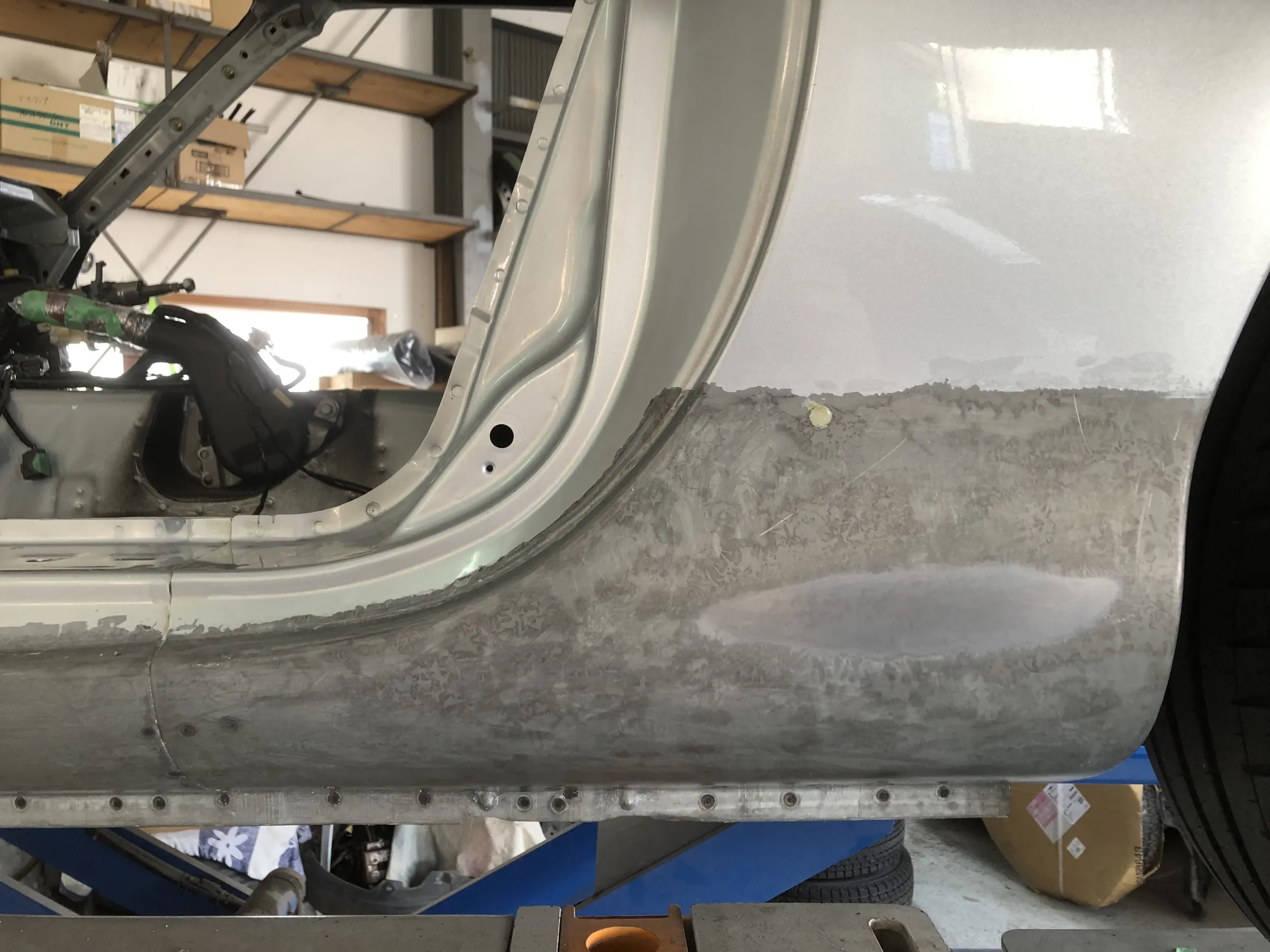

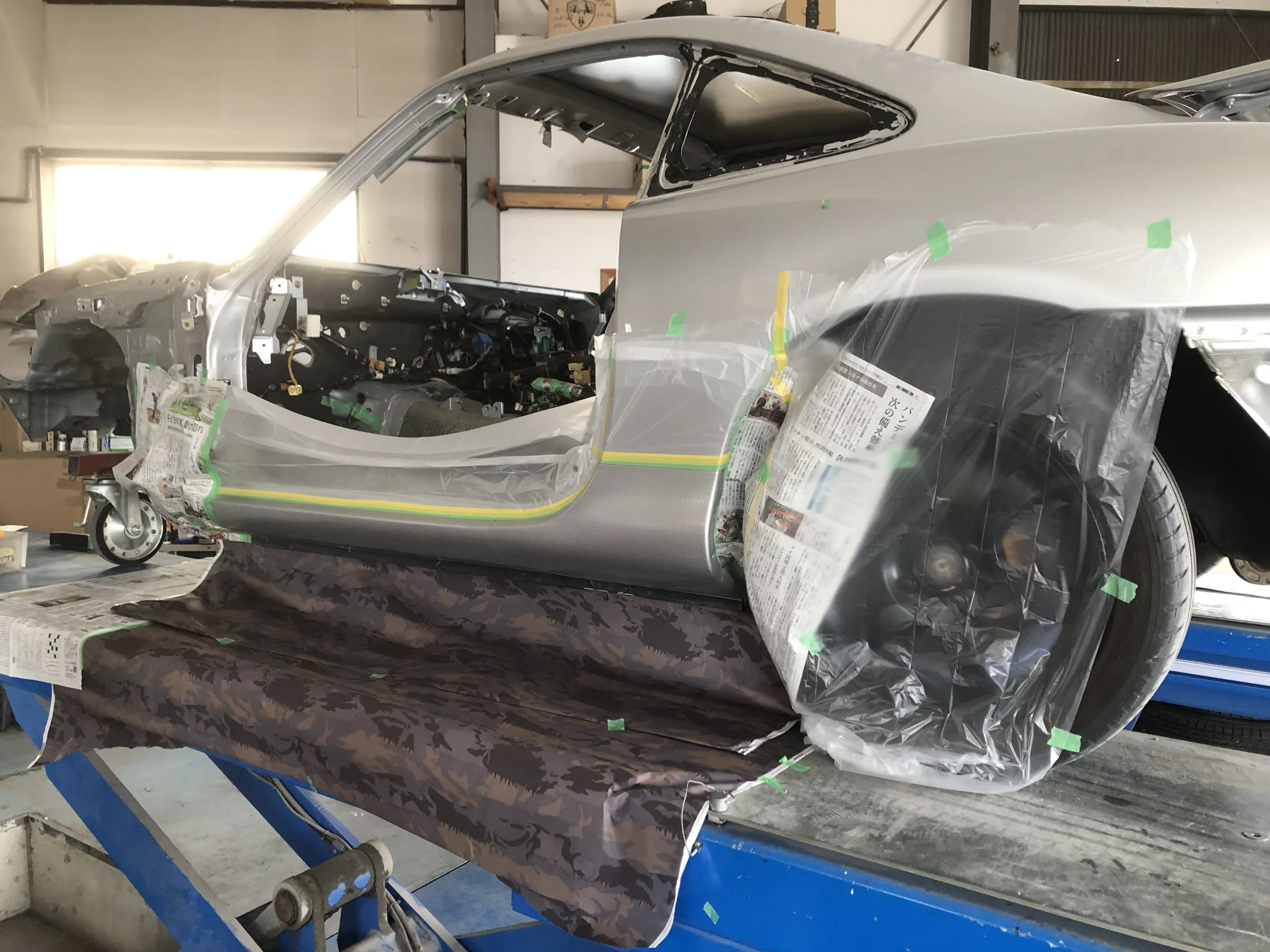

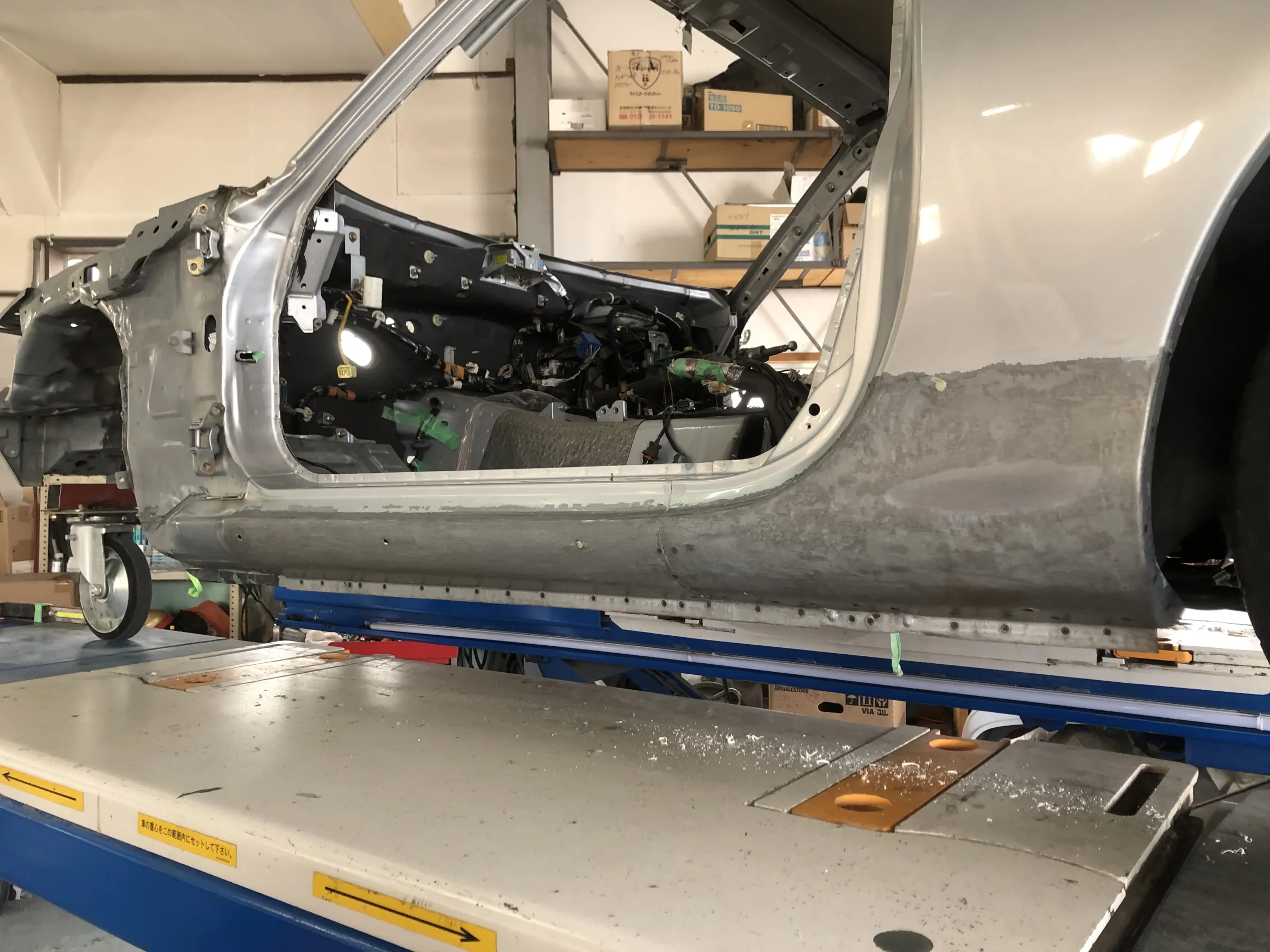

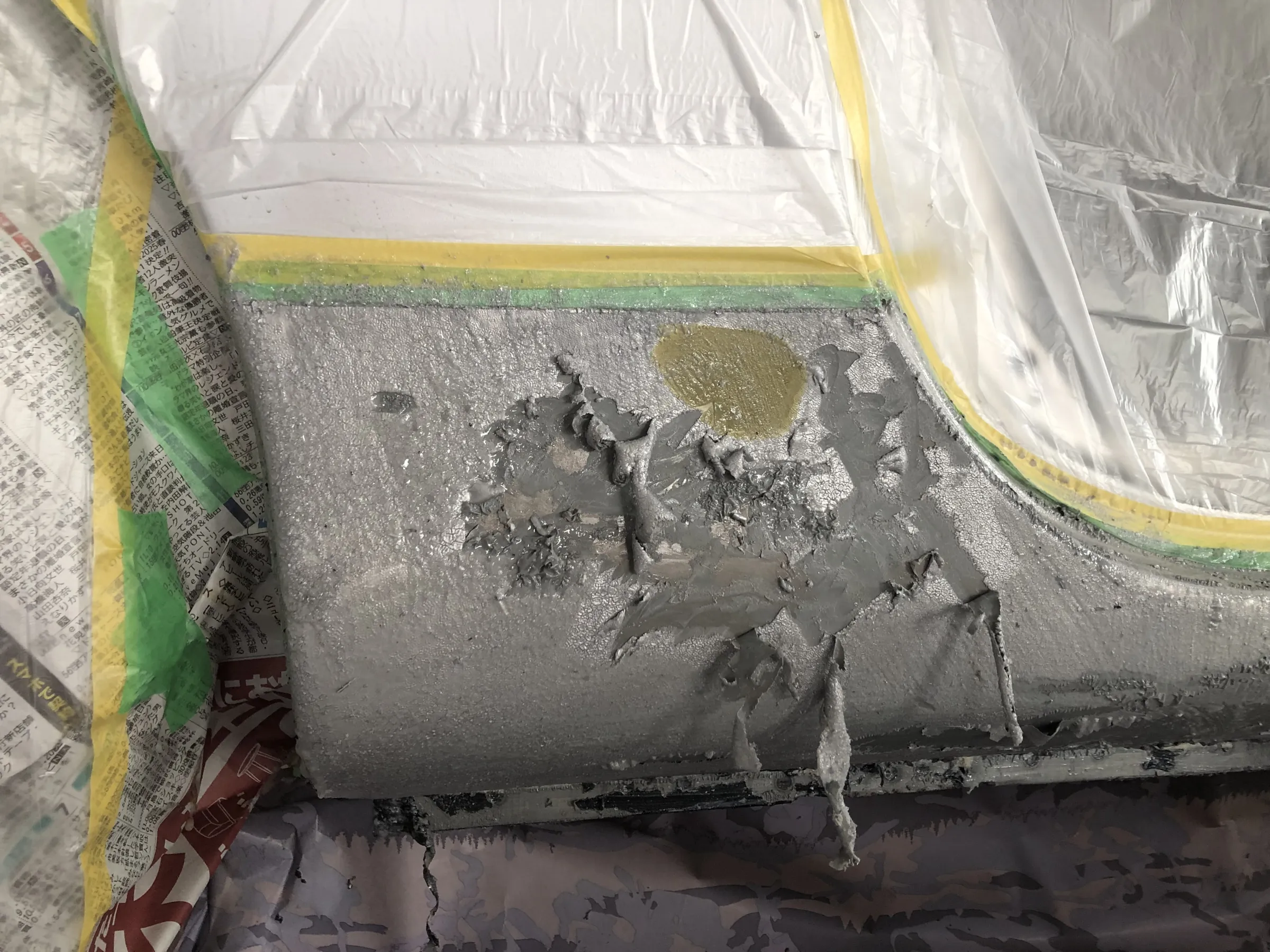

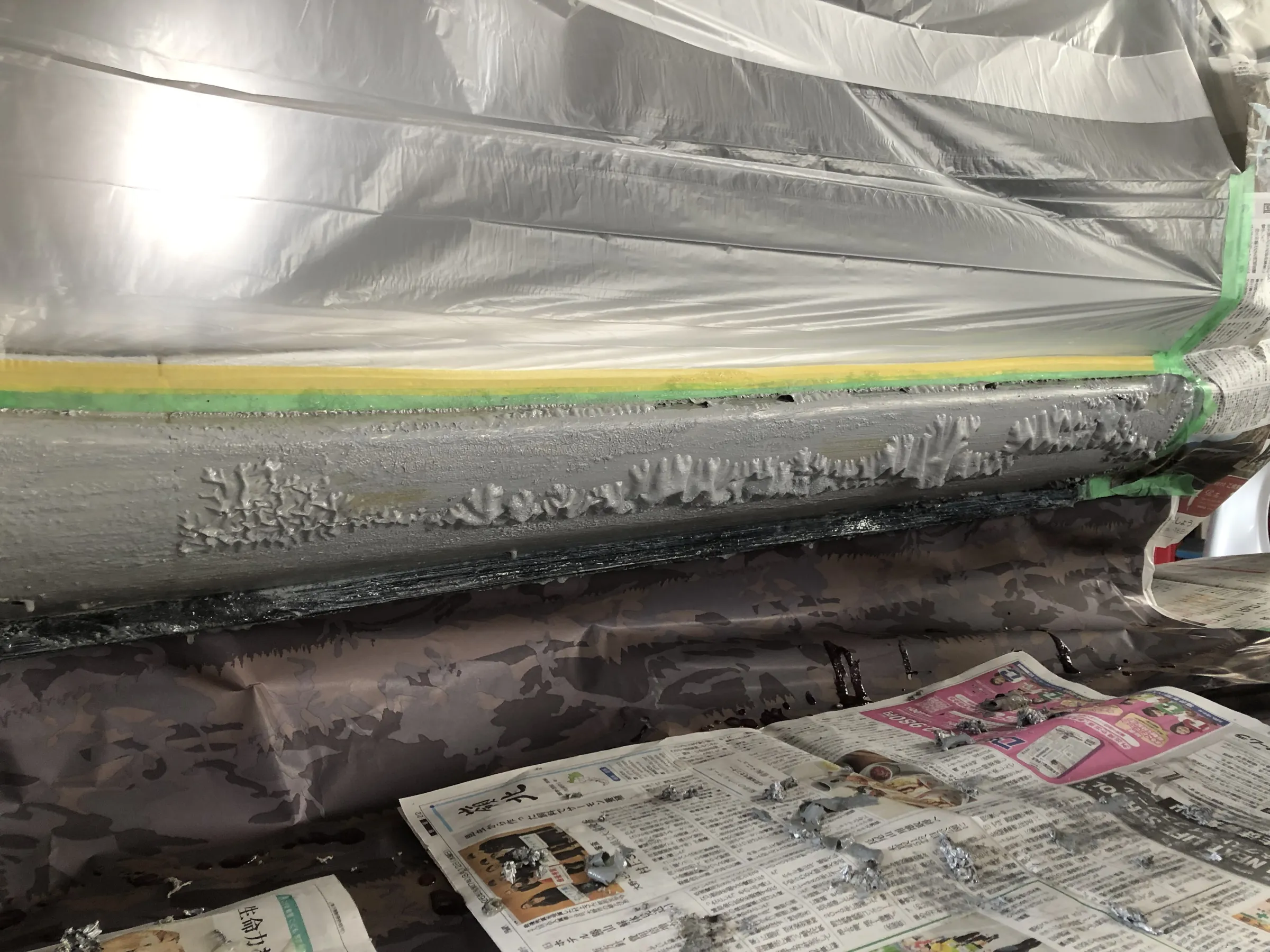

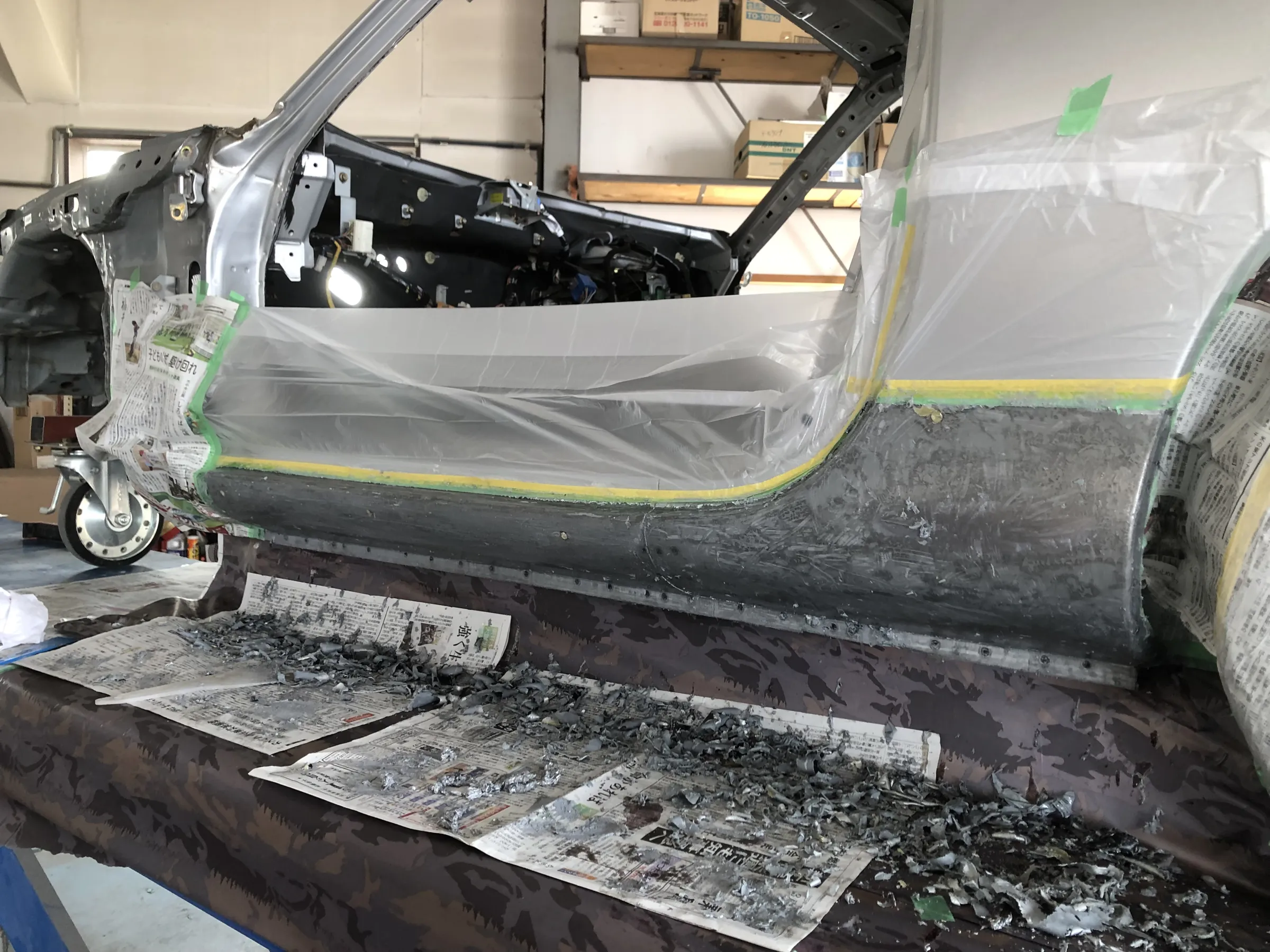

剝離作業にあたりマスキングをしてから、

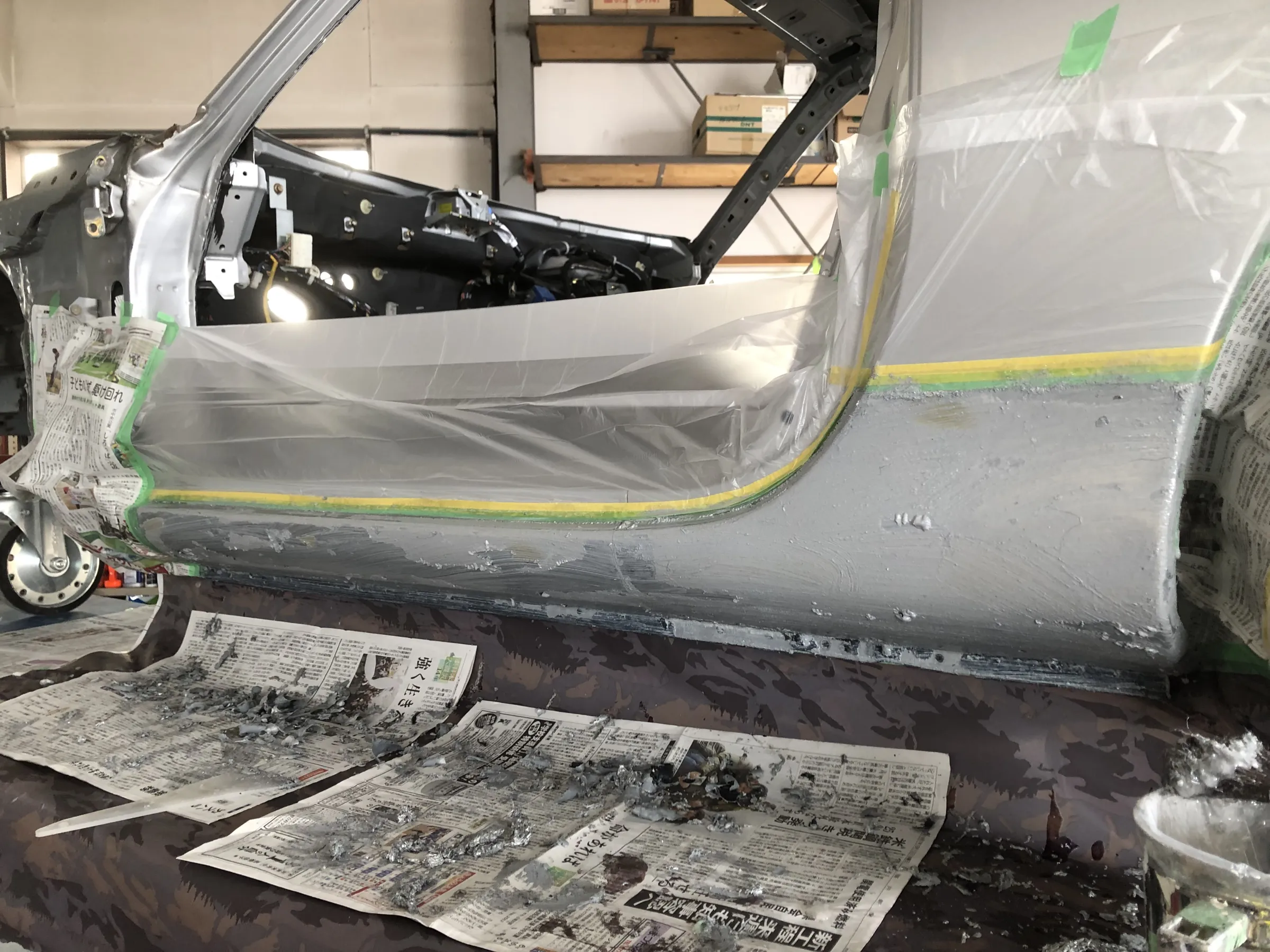

科学の力で旧塗膜をフニャフニャに。
文書で書きますと簡単かつ楽しそうに
思えるかもしれませんが、
実作業は剥離座手に付きますと痛いし、
塗ったから簡単に反応してくれるわけでもなく、
結構地道な作業なのですが、、。

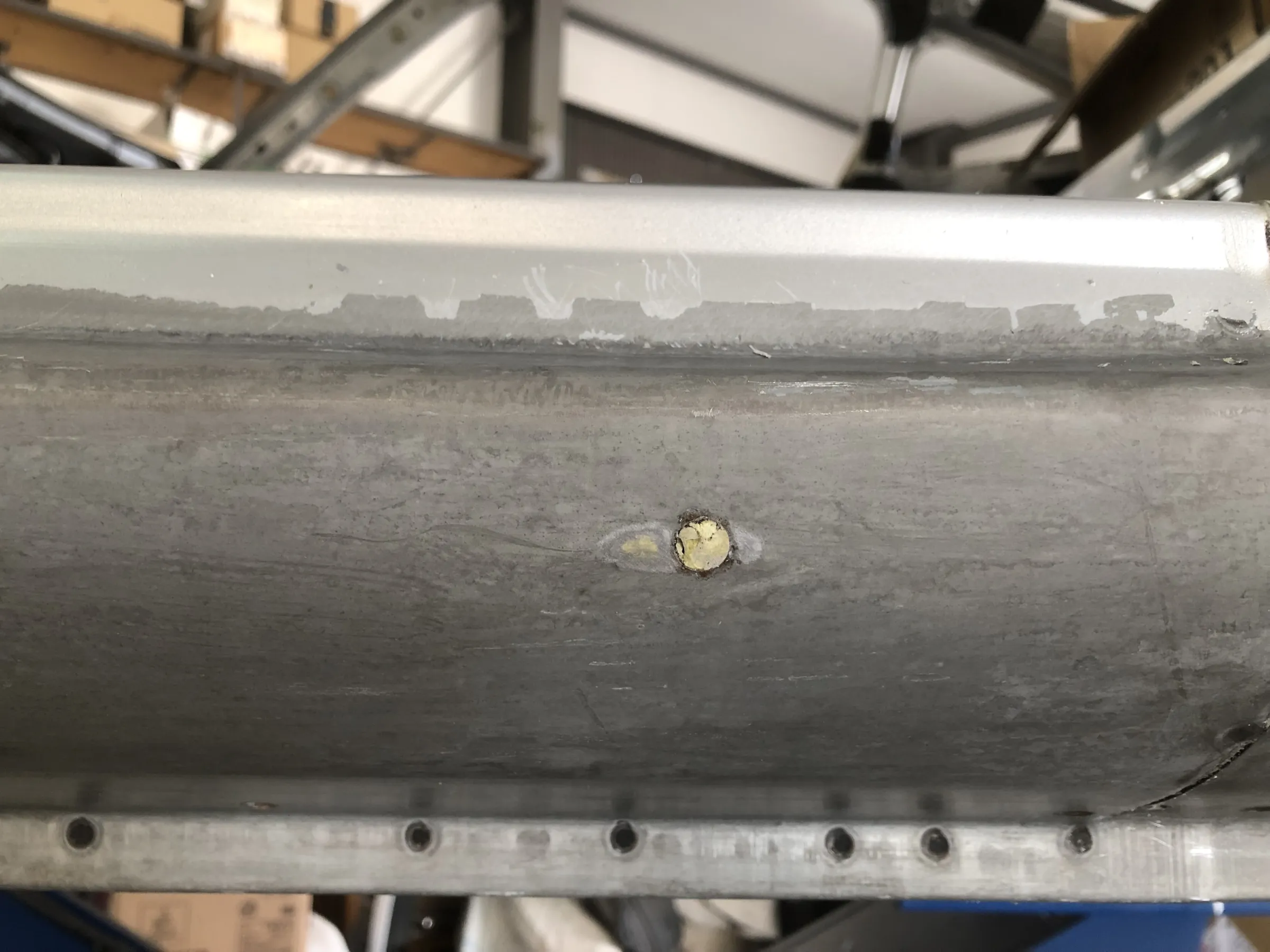

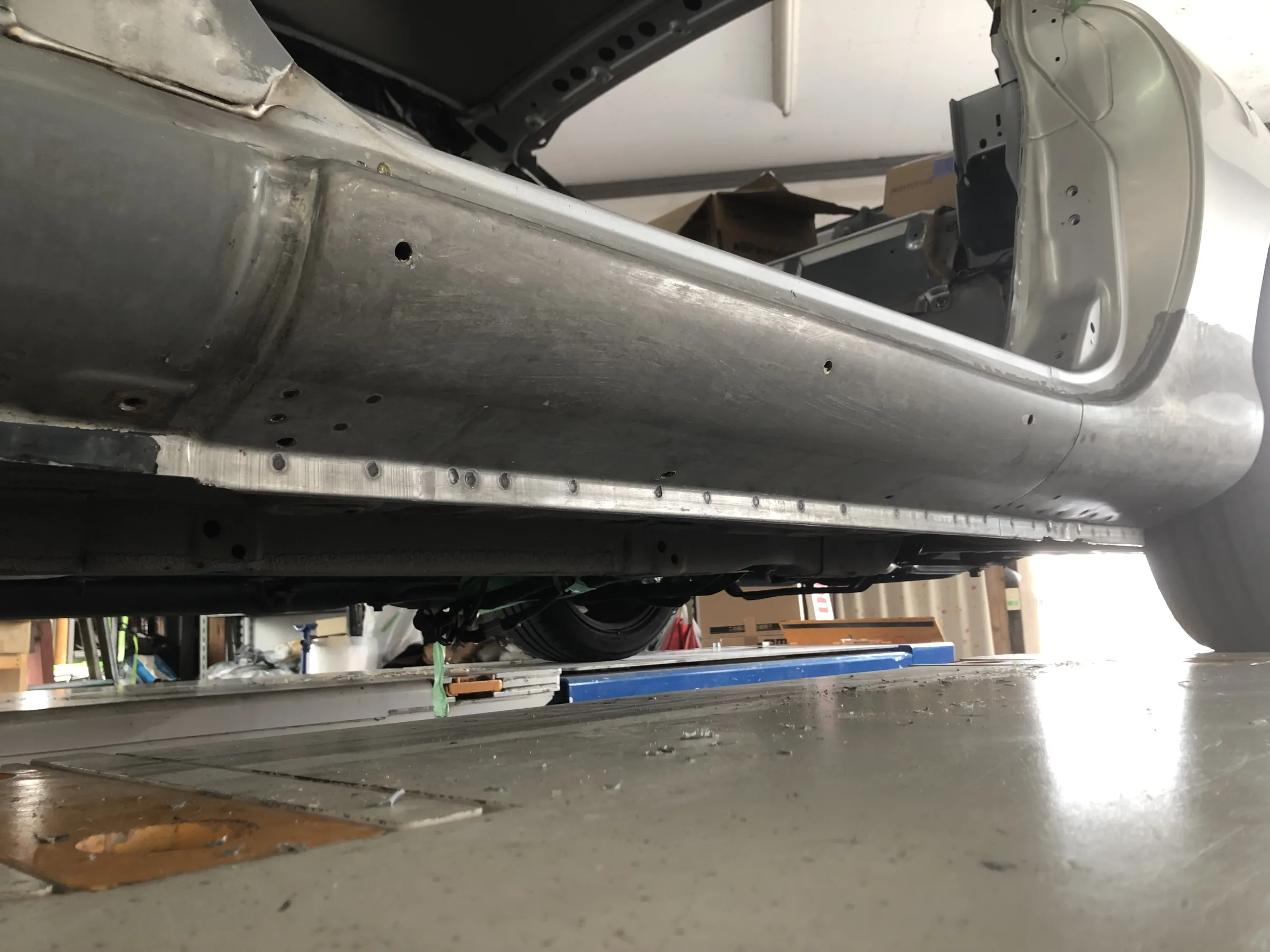

過去の修理跡のパテの所、
左右同じ所にあり、よく見ますと丸いがあり、
どうも過去にスポイラーを
付けるために開けた穴を埋めて
補修塗装したようなのですが、
この穴埋め作業ハンダを使い作業しており、
手で押しますとポロリと取れて来ました、、。
8ミリ程度の穴に対してハンダにて
埋めてあったのですが、
ハンダには強度がないので、
ここまで大きい穴埋めには
適していないと考えられます。

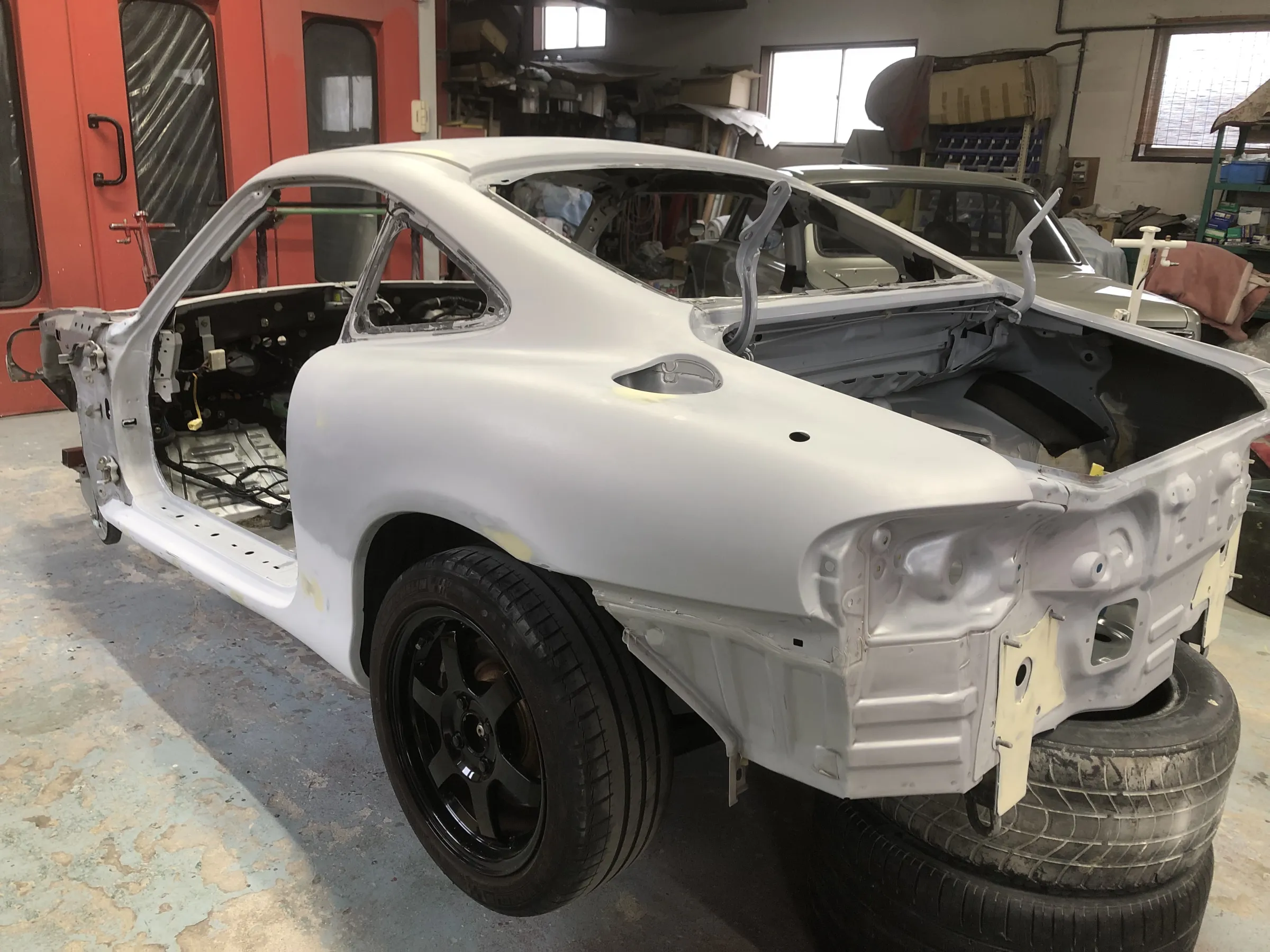

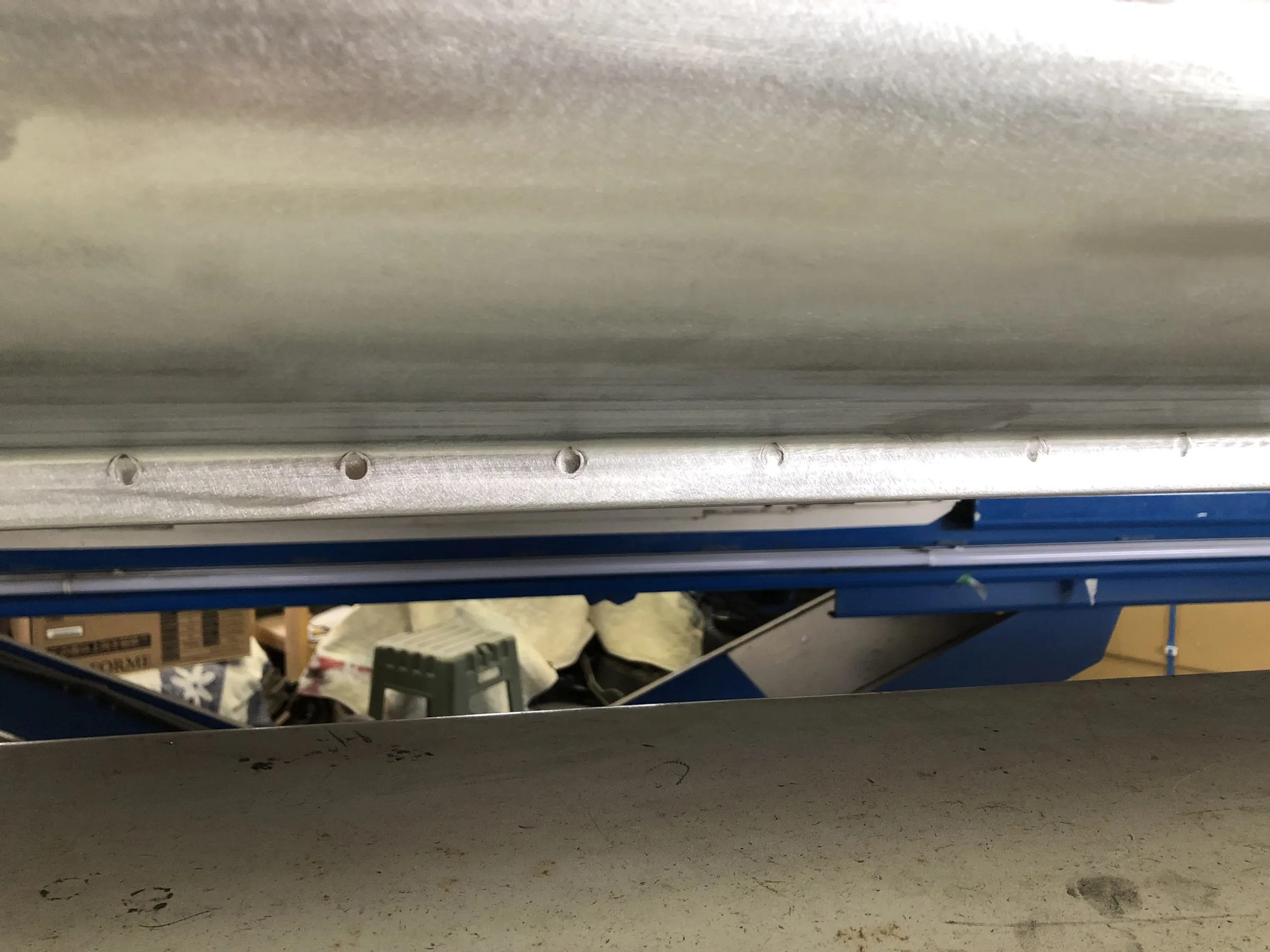

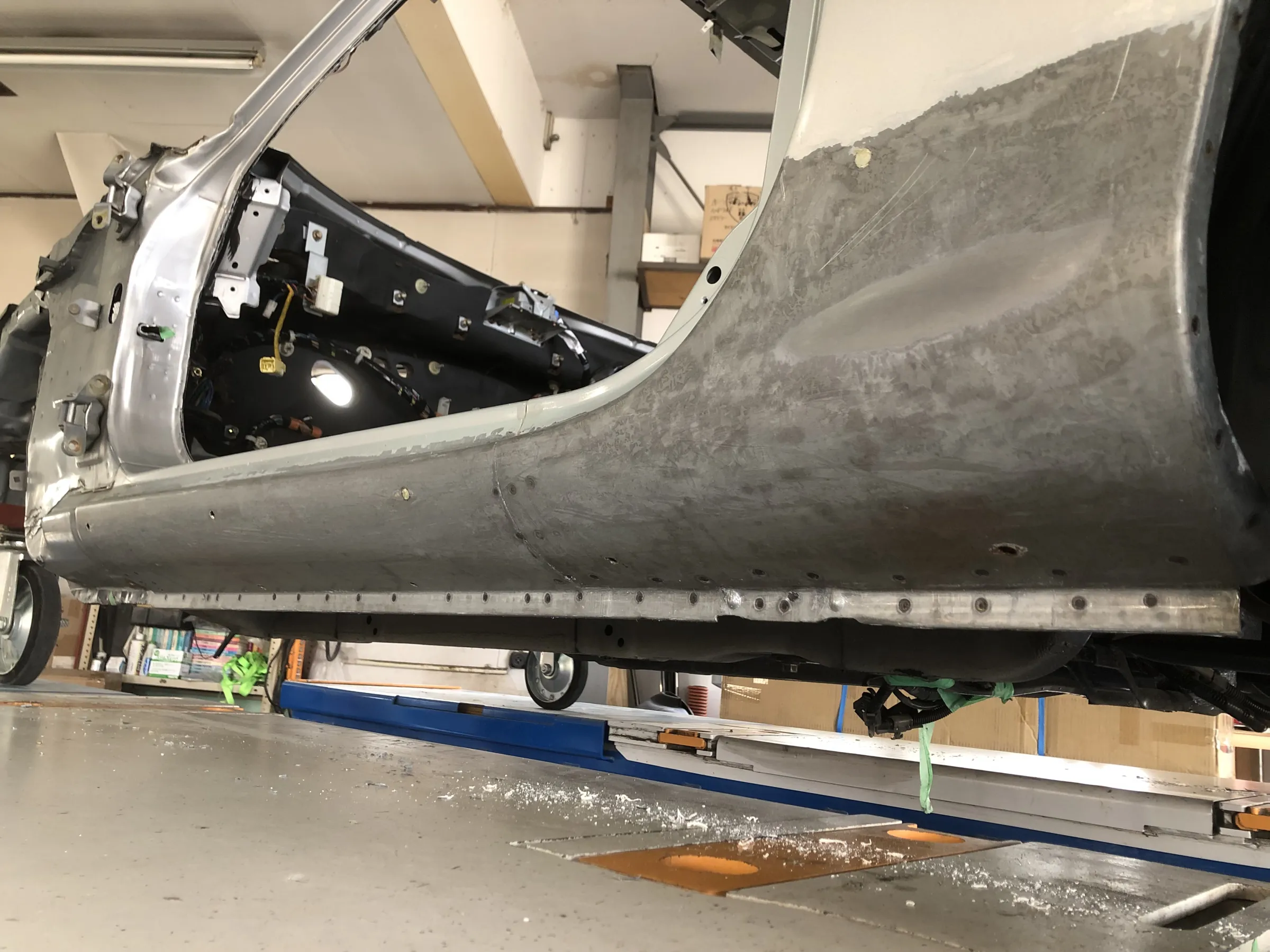

旧塗膜剥離作業しますと、
過去の修理歴がはっきりと
目で見て確認出来る所でありますね。

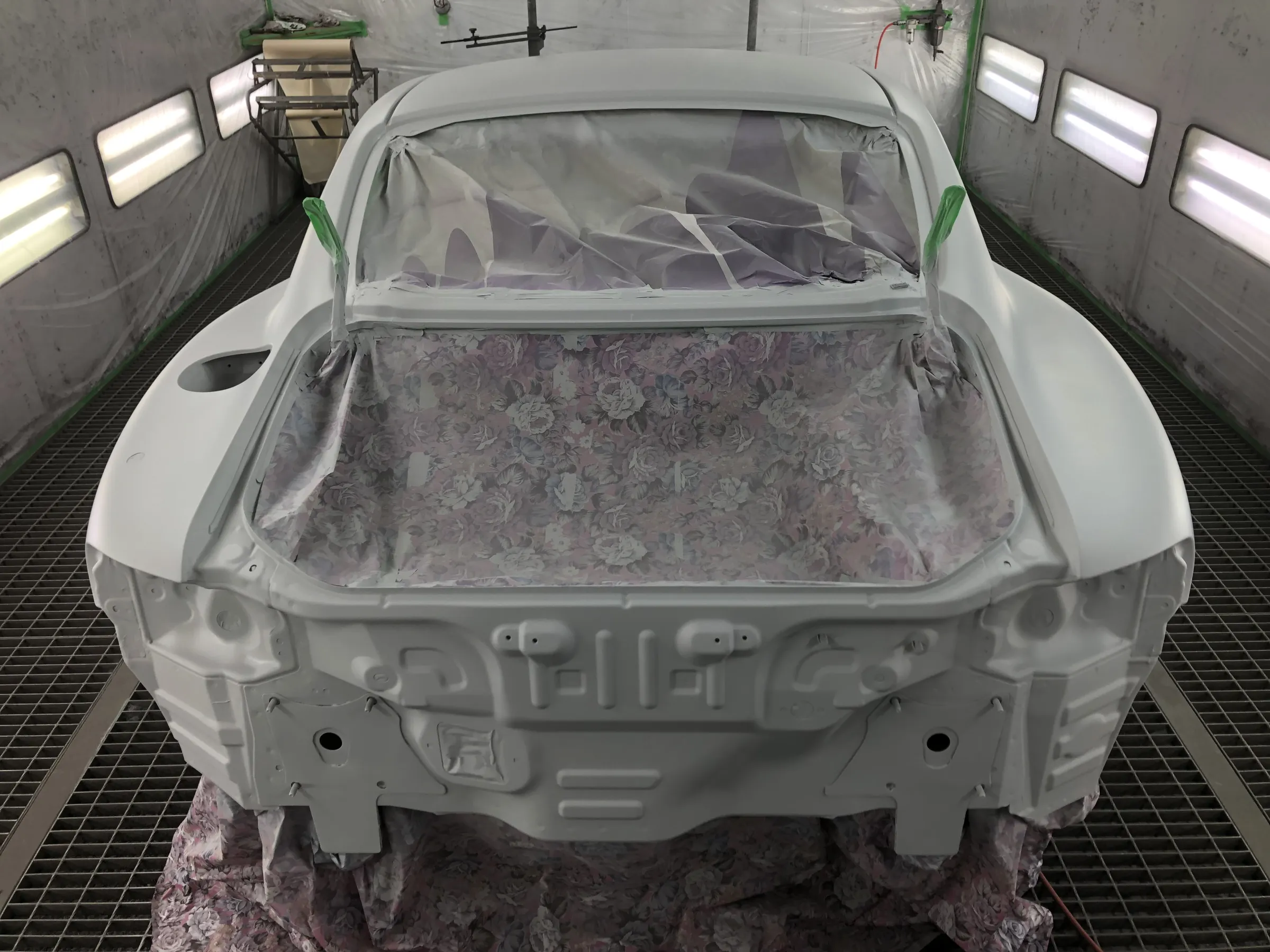

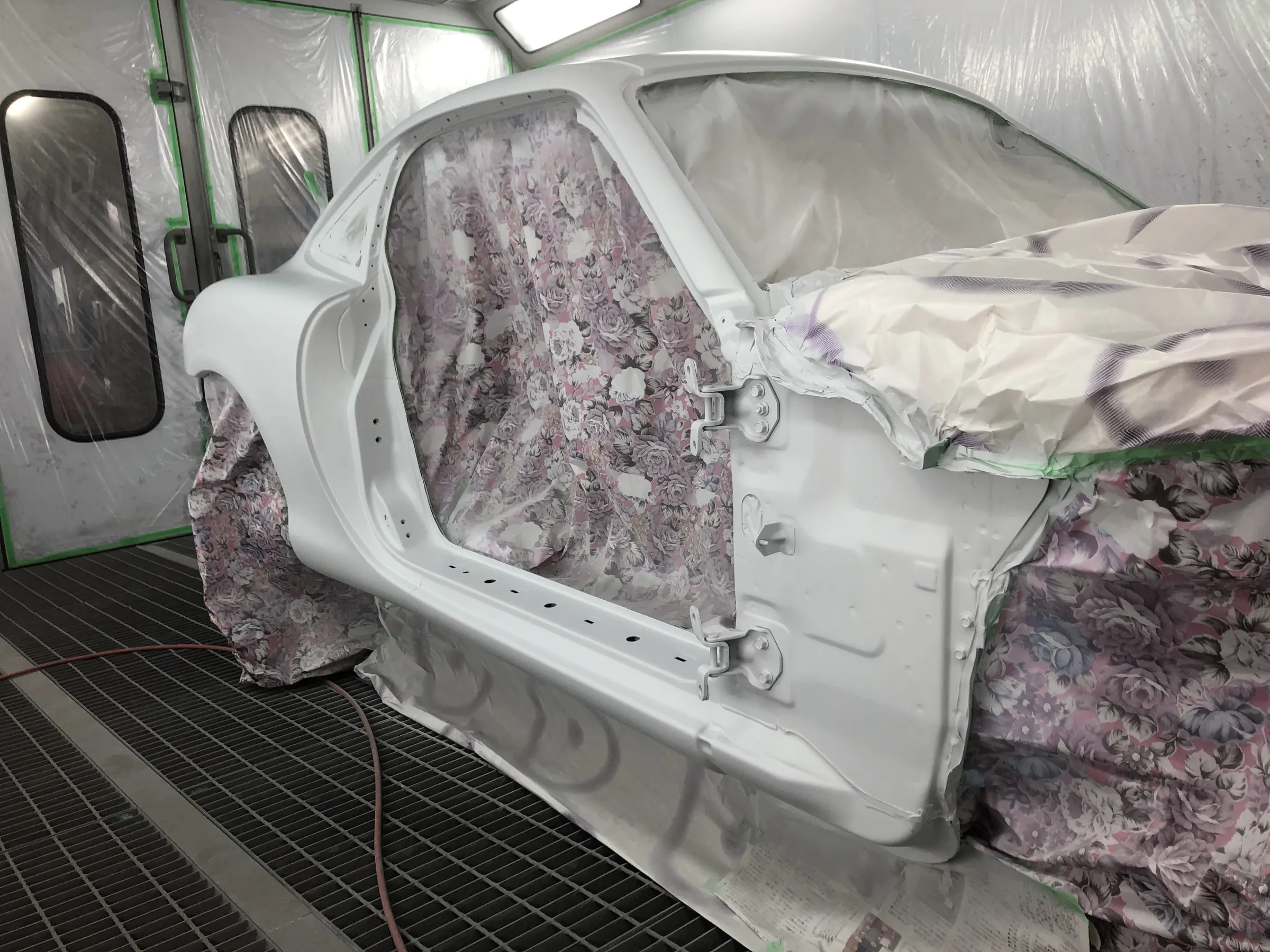

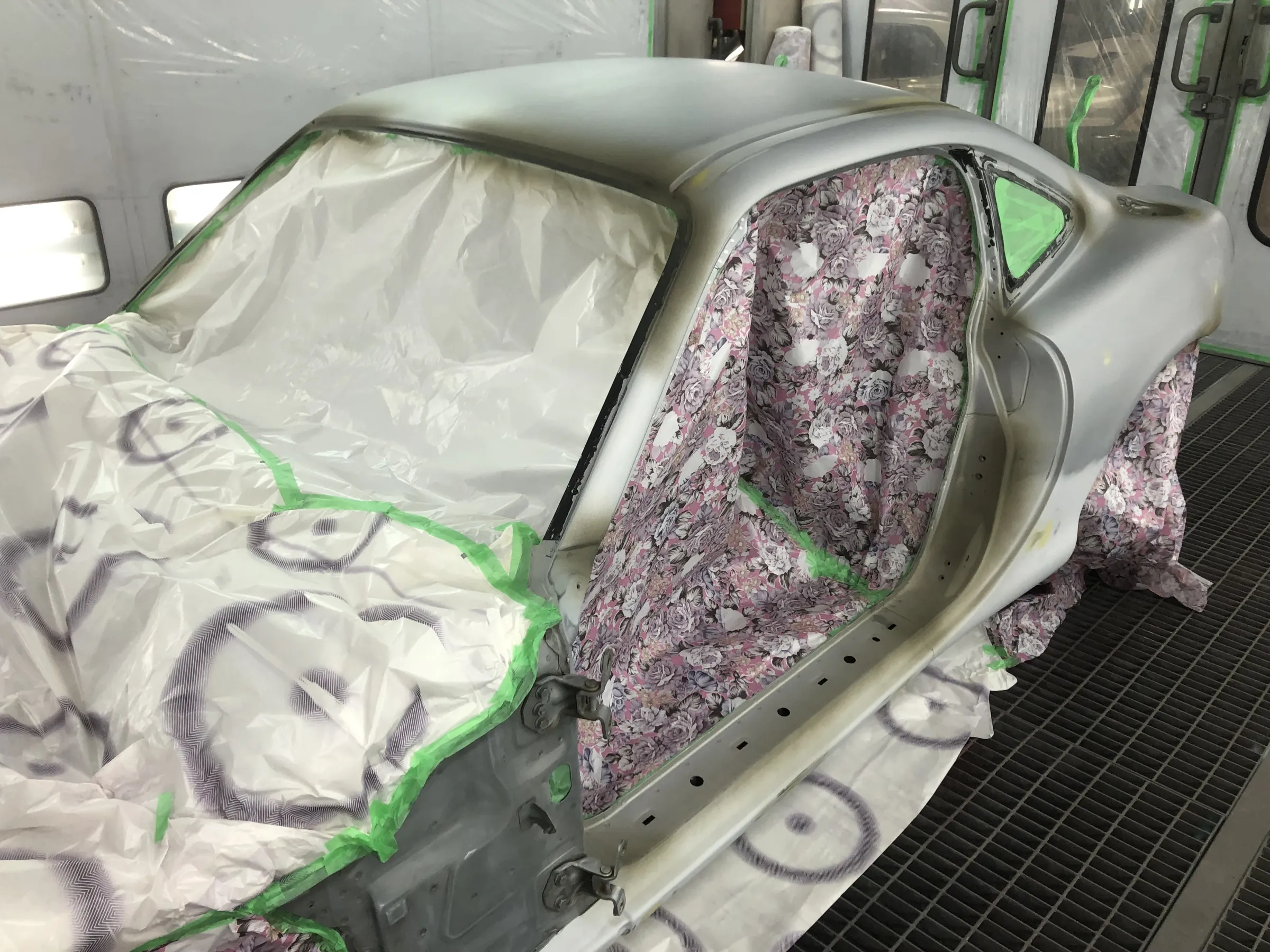

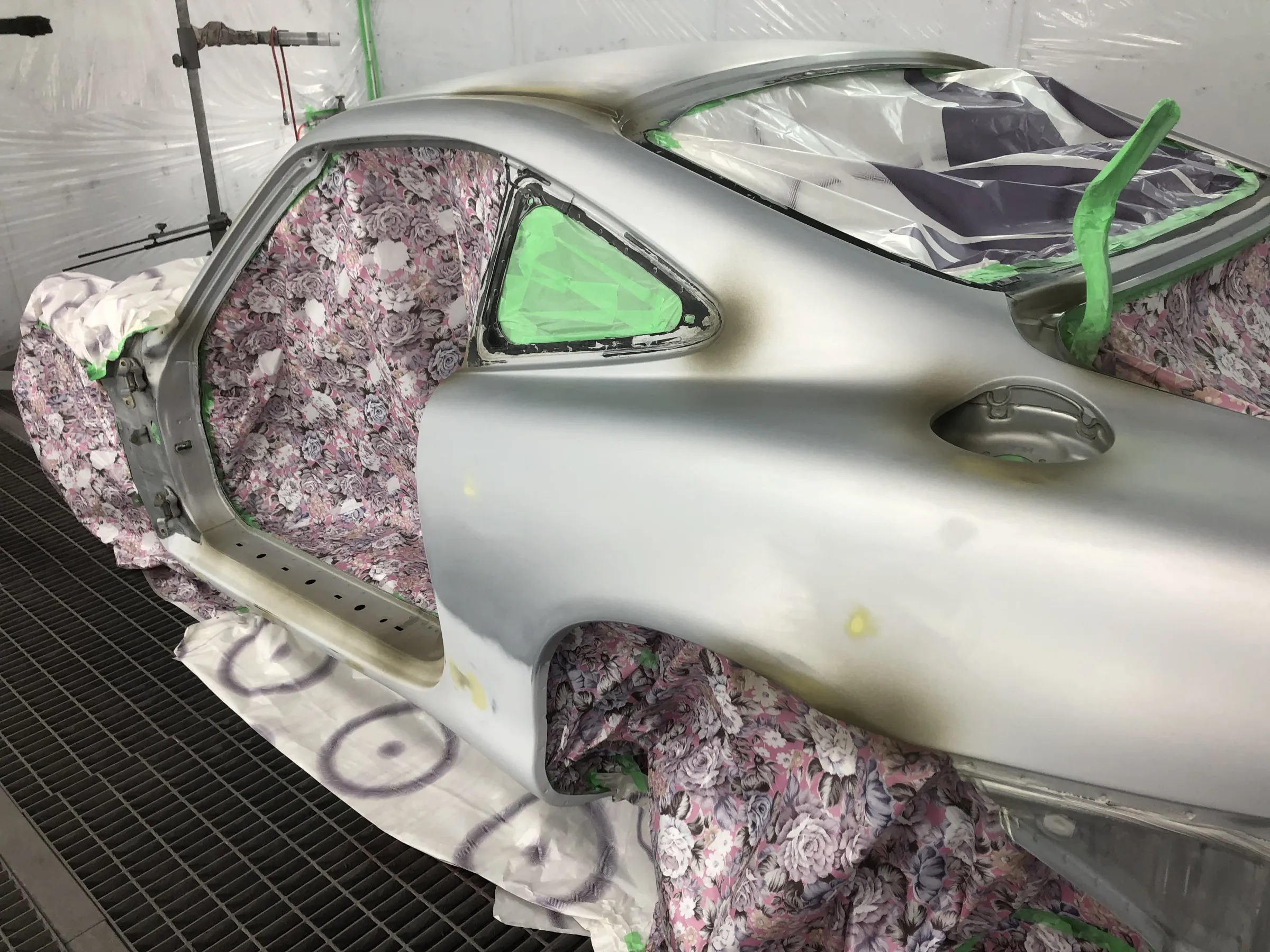

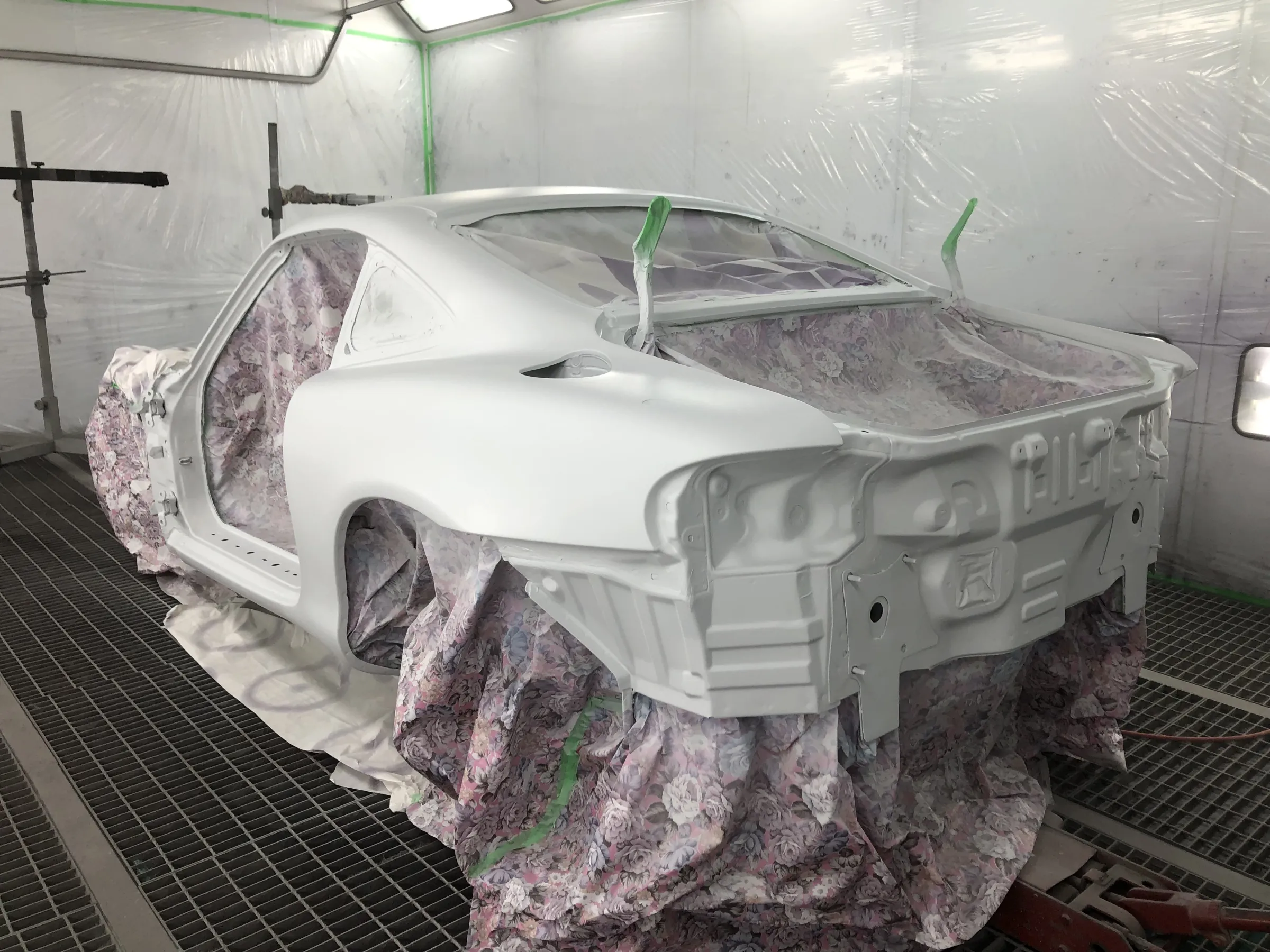

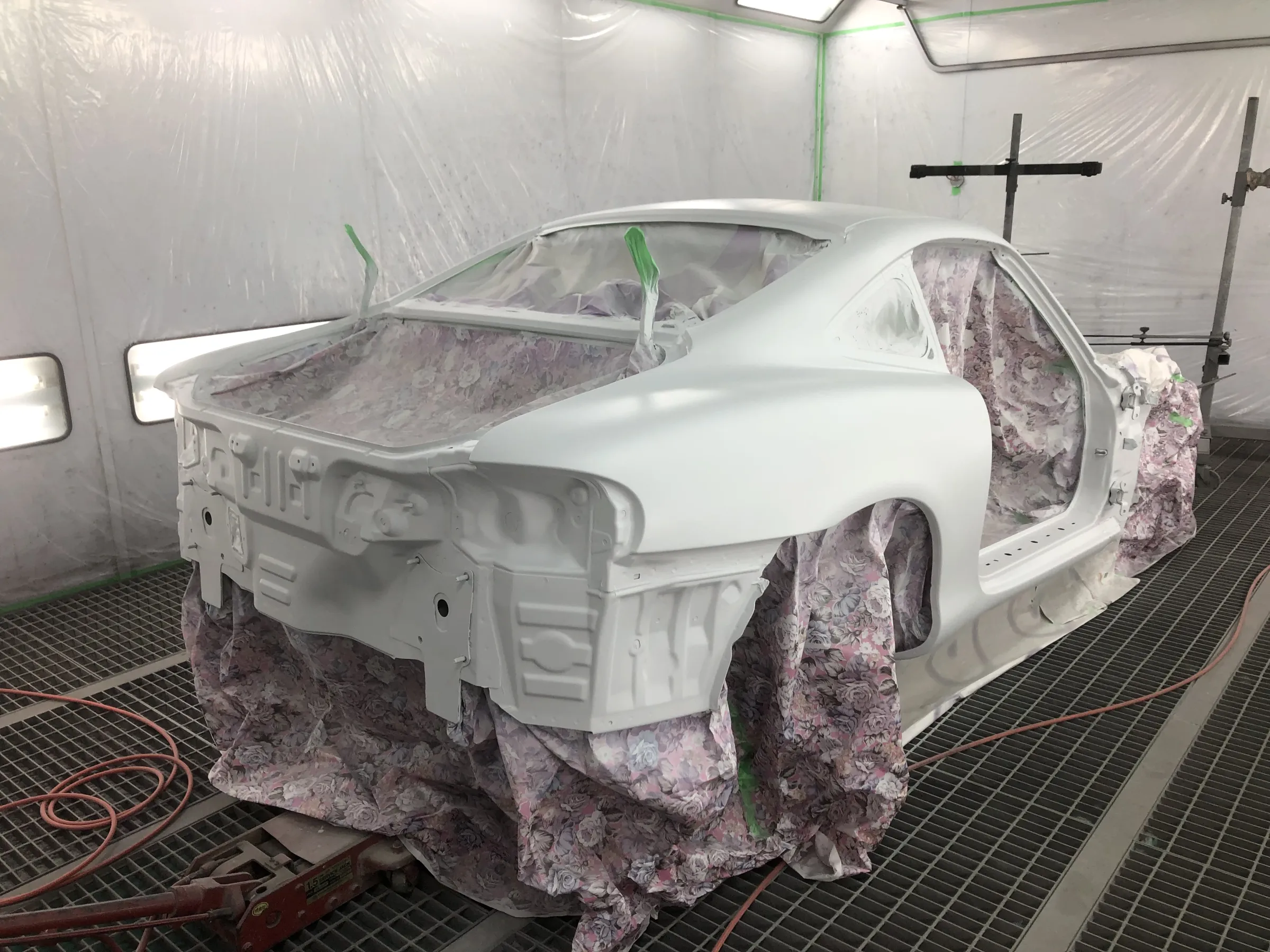

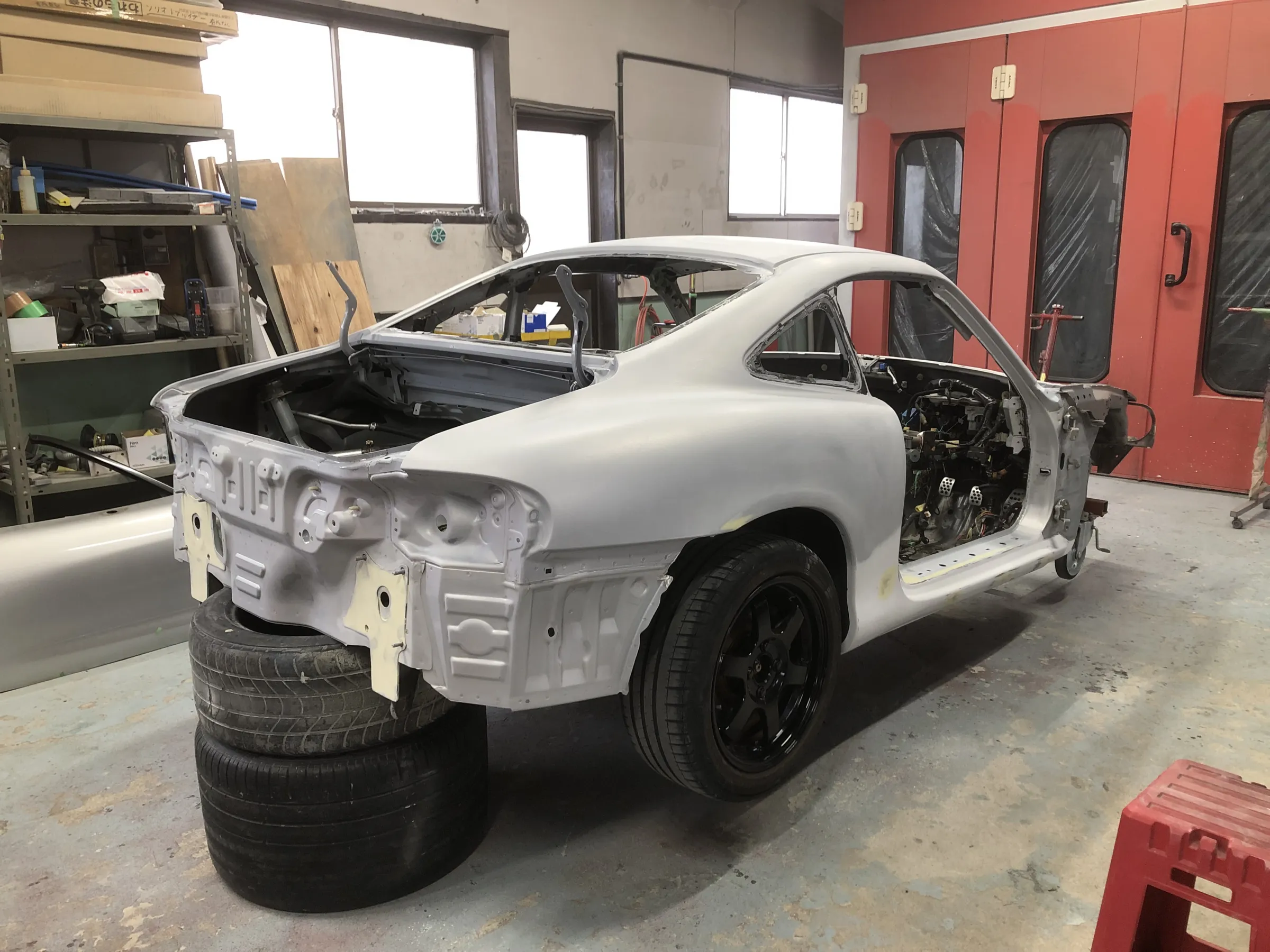

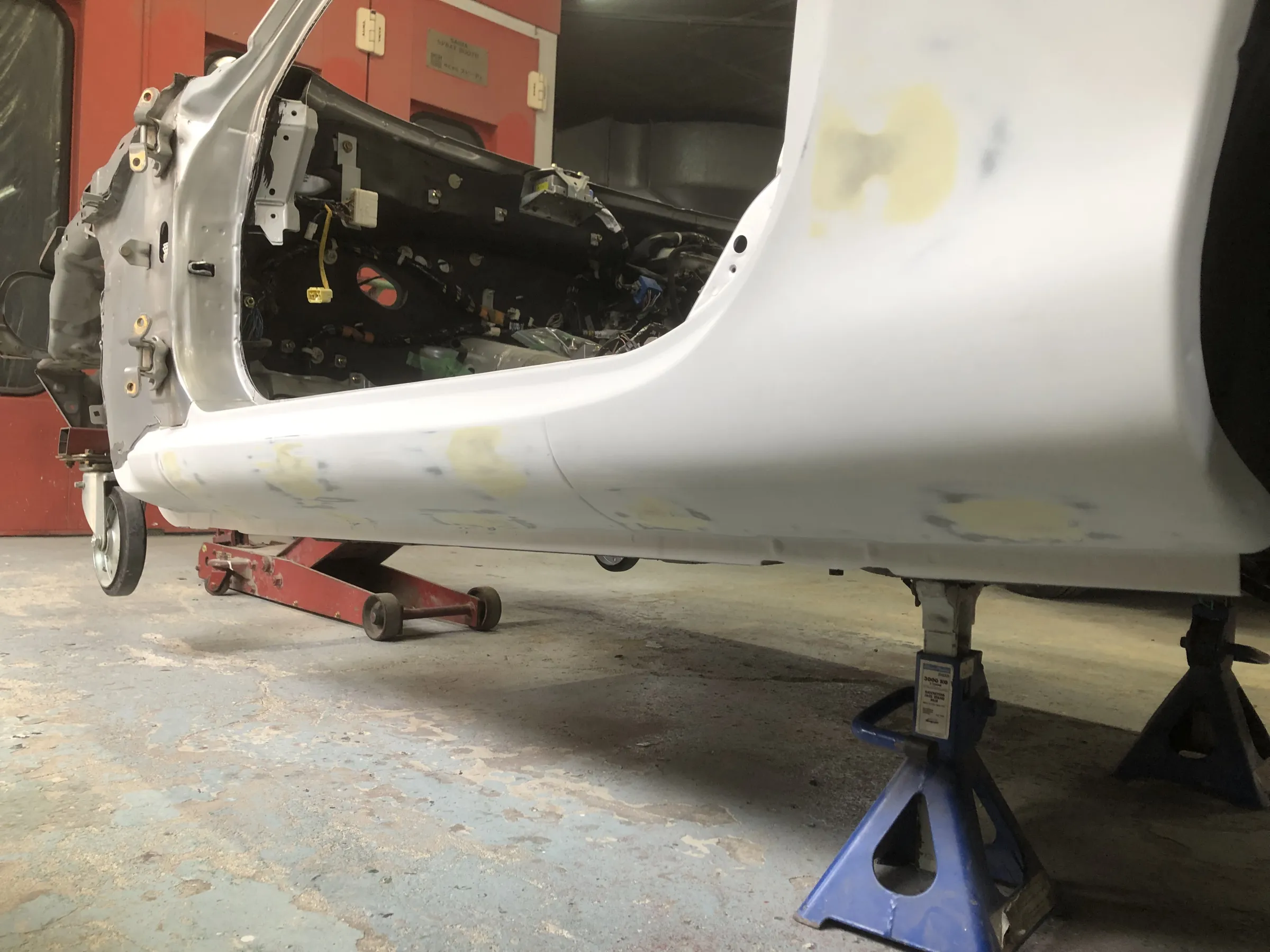

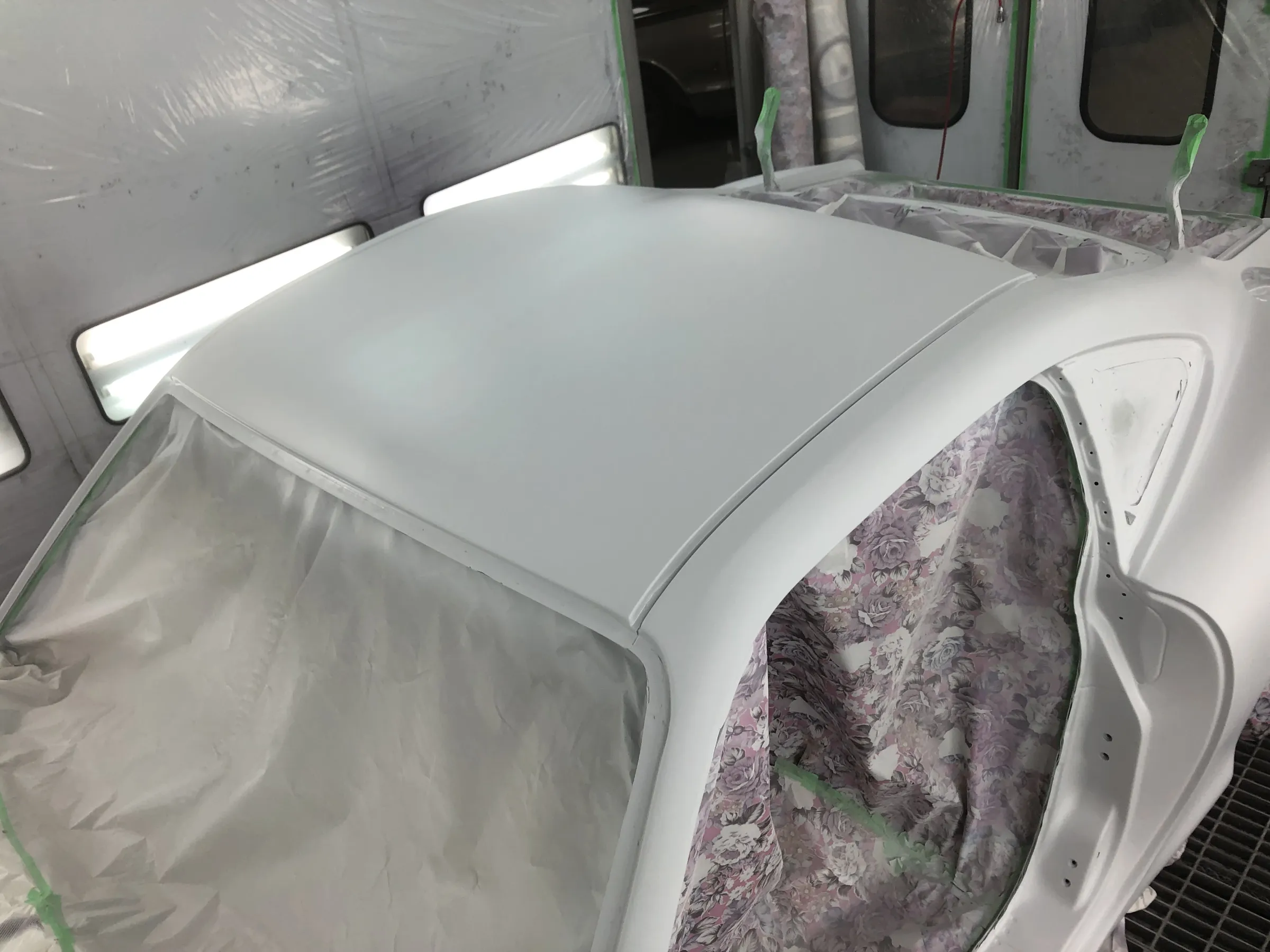

塗装ブース内で、スタンドックス
エッチングプライマーにて下処理後、
イージーフィラーにて下地塗装完了です。
NB8C ロードスタークーペ
オールペイント作業

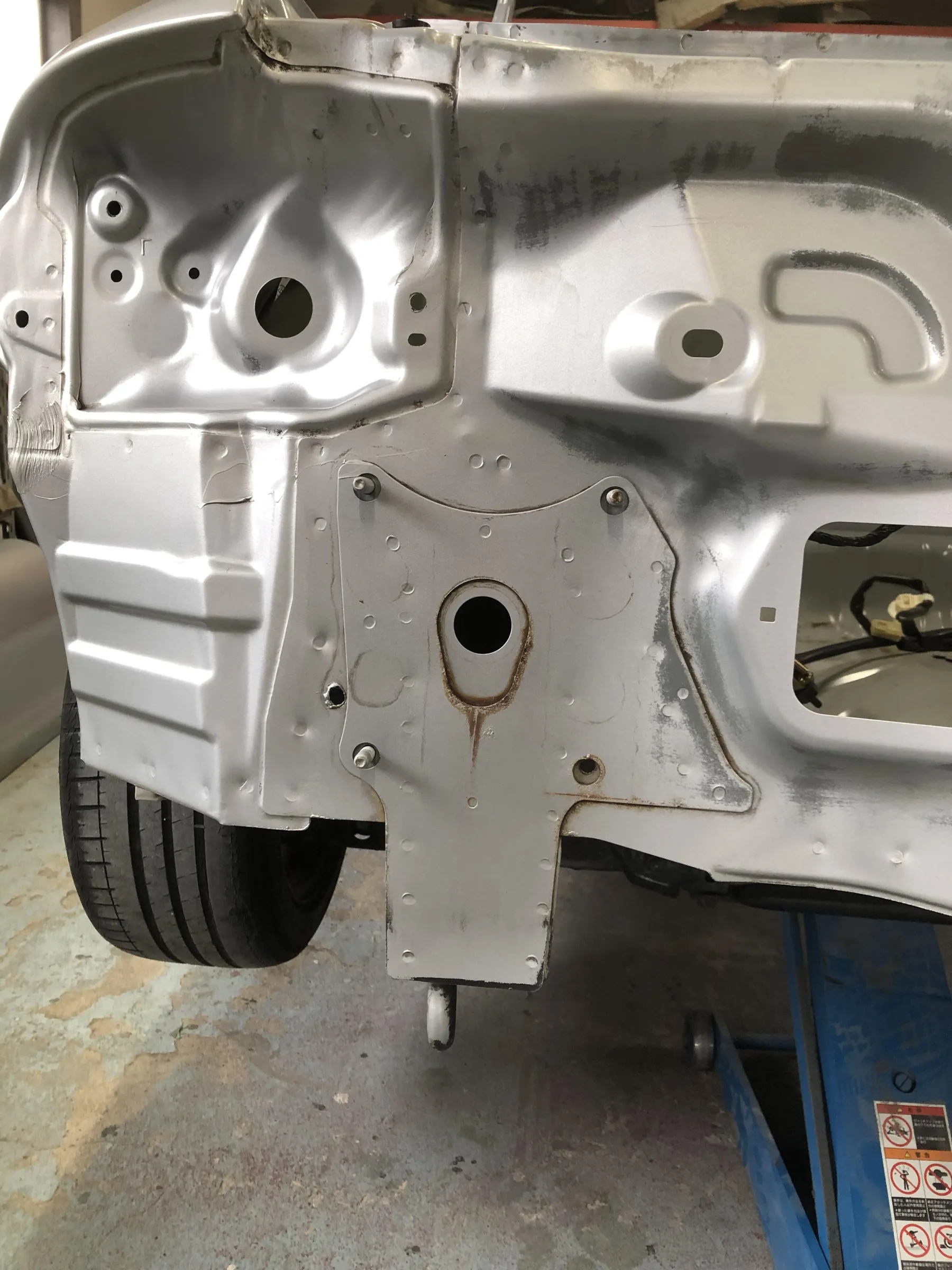

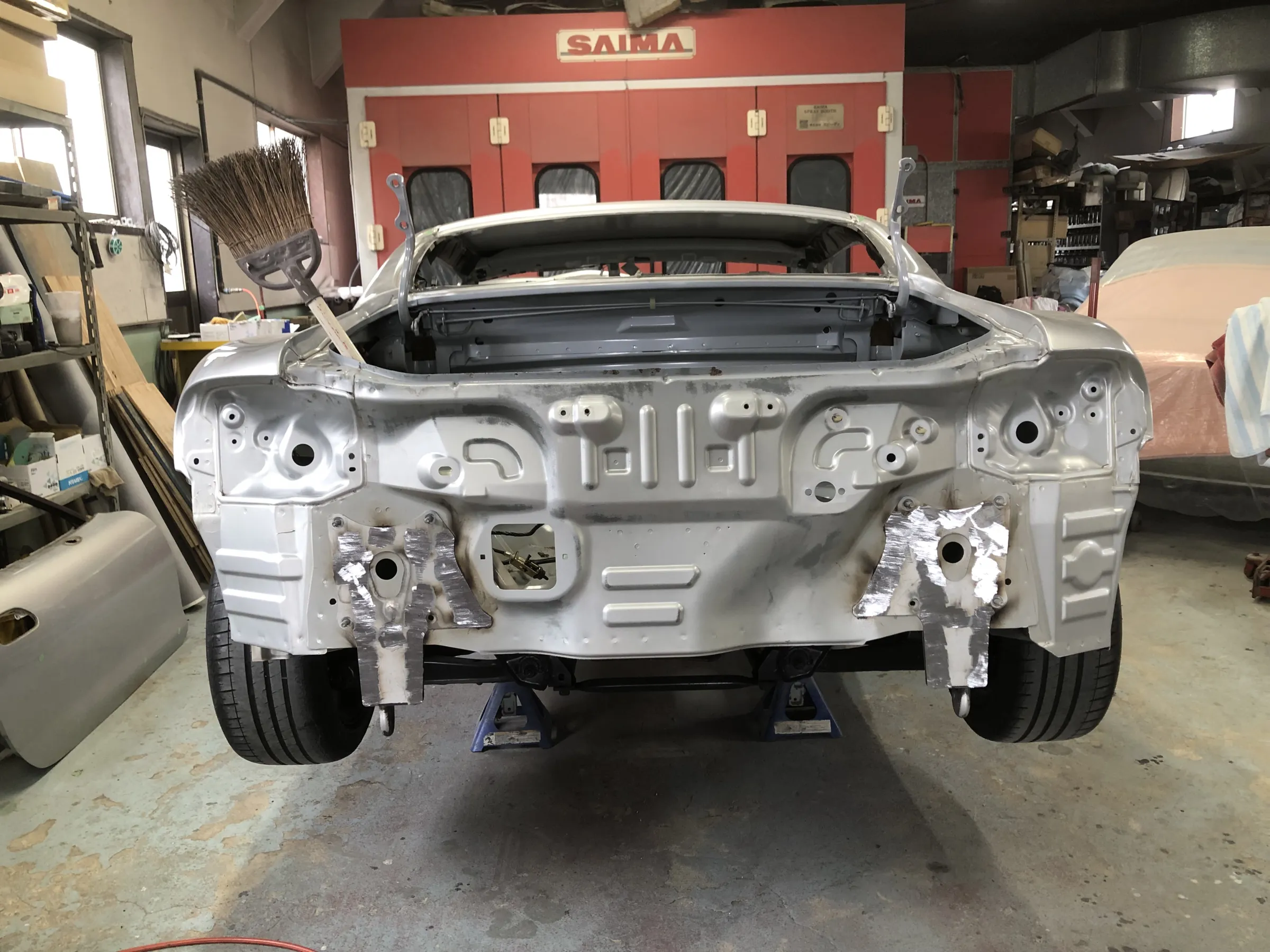

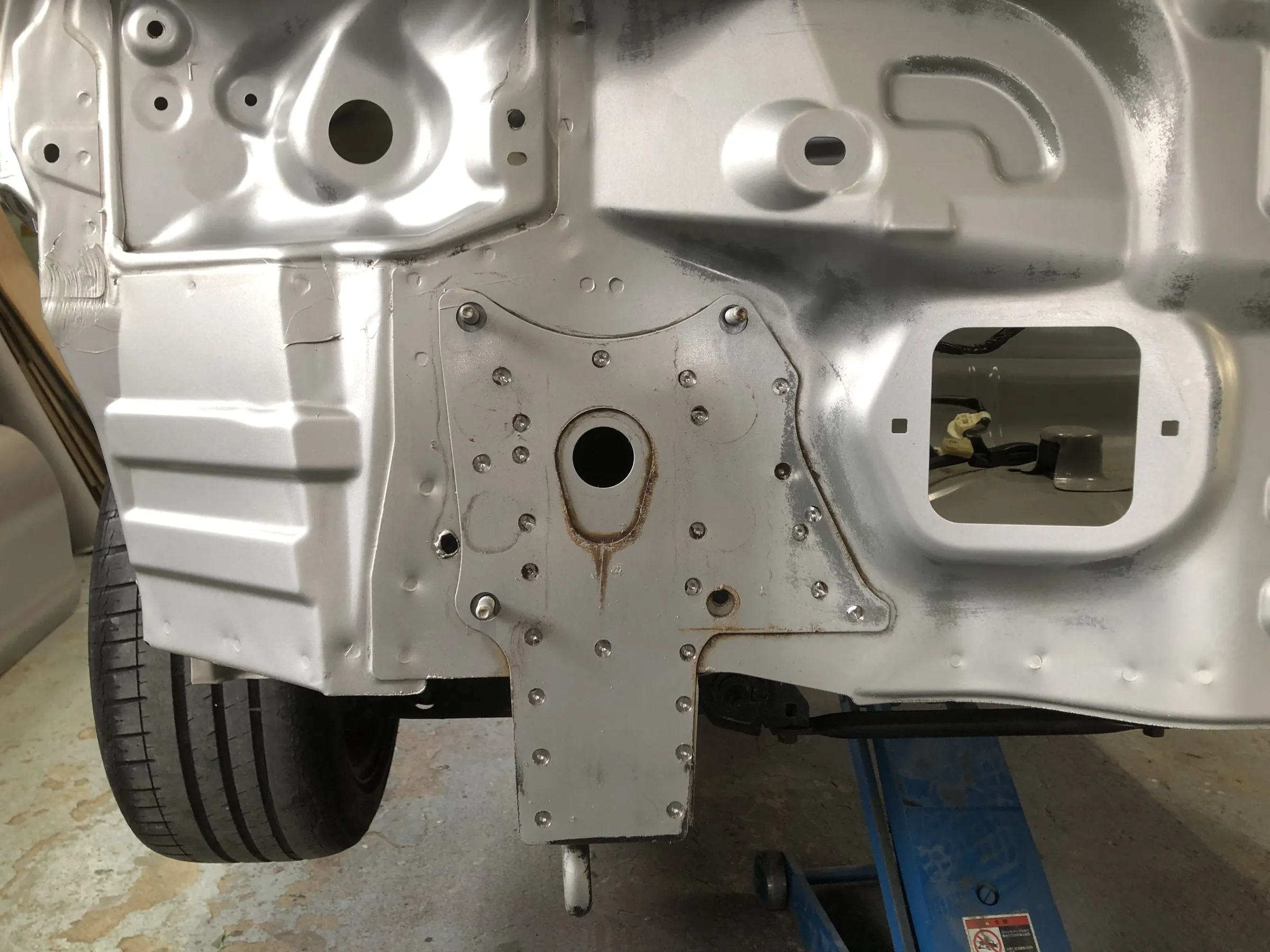

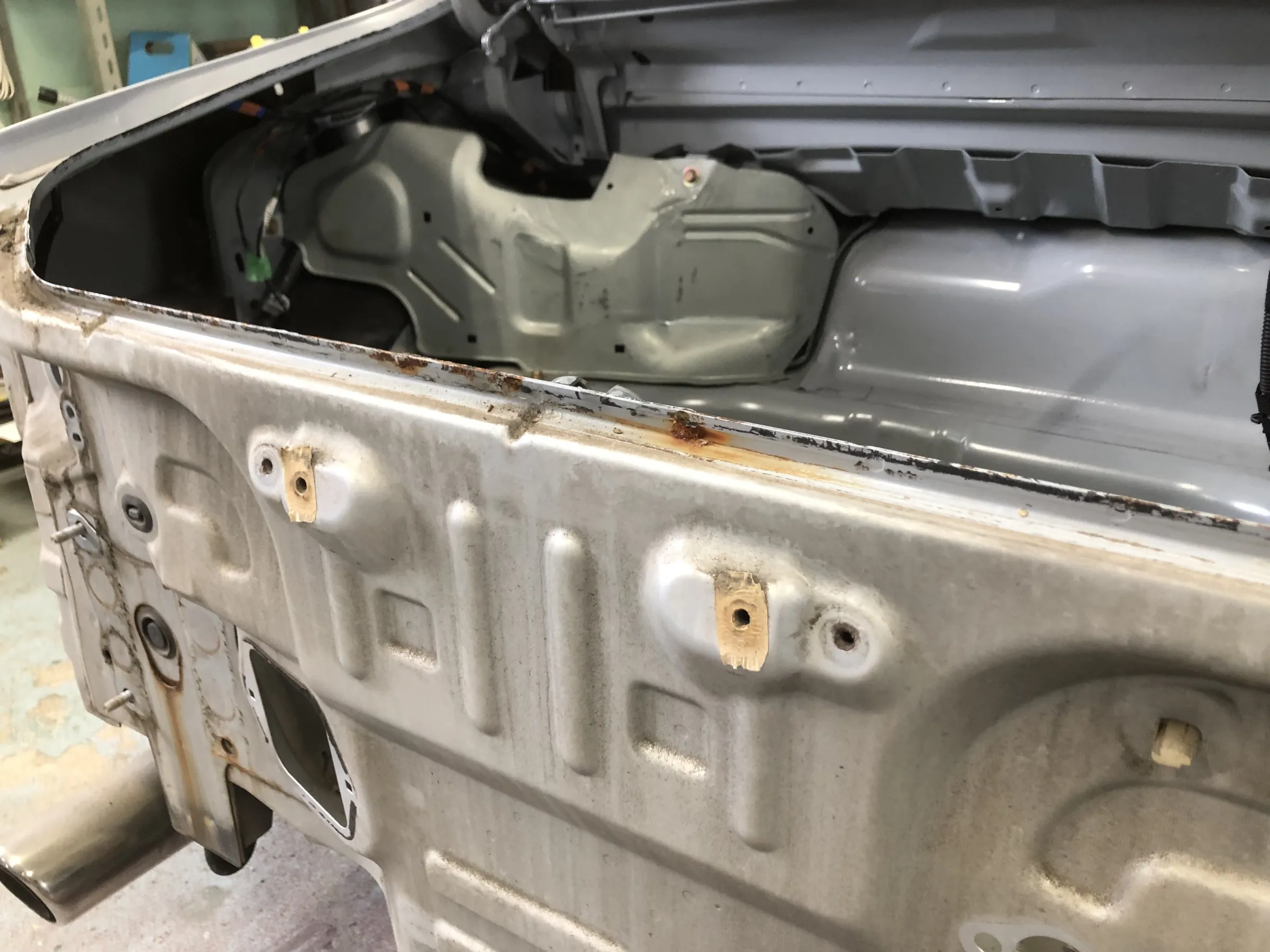

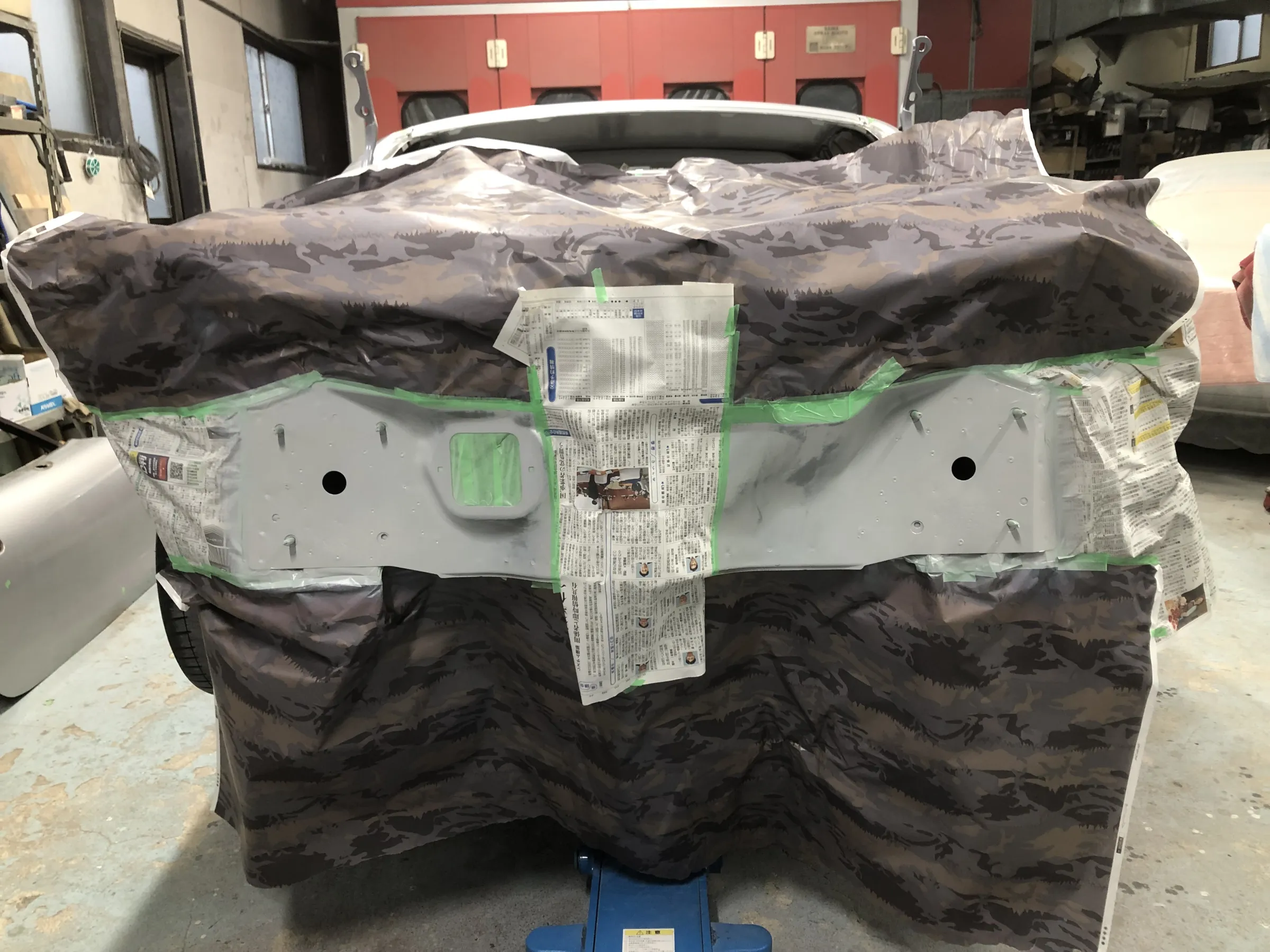

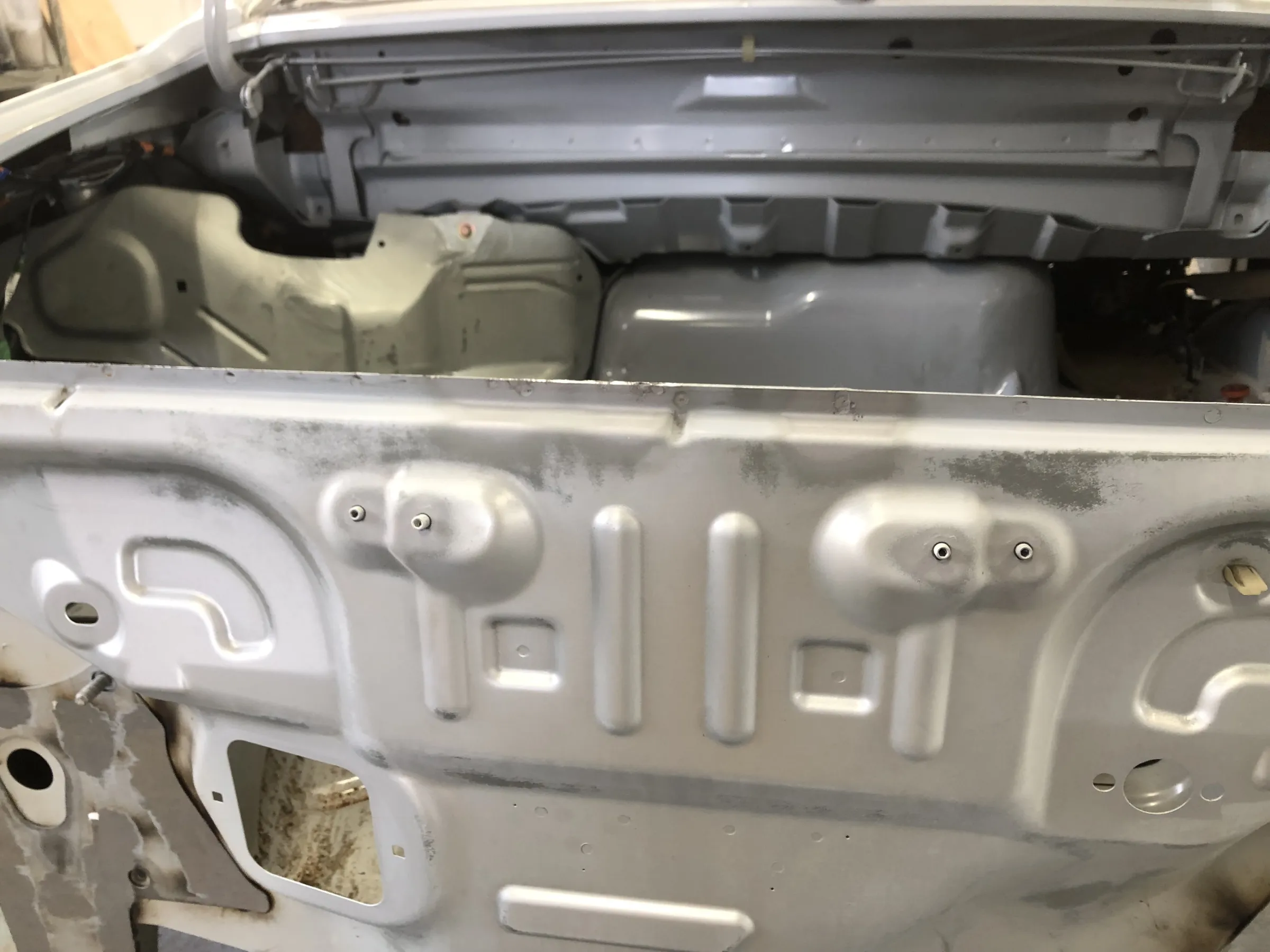

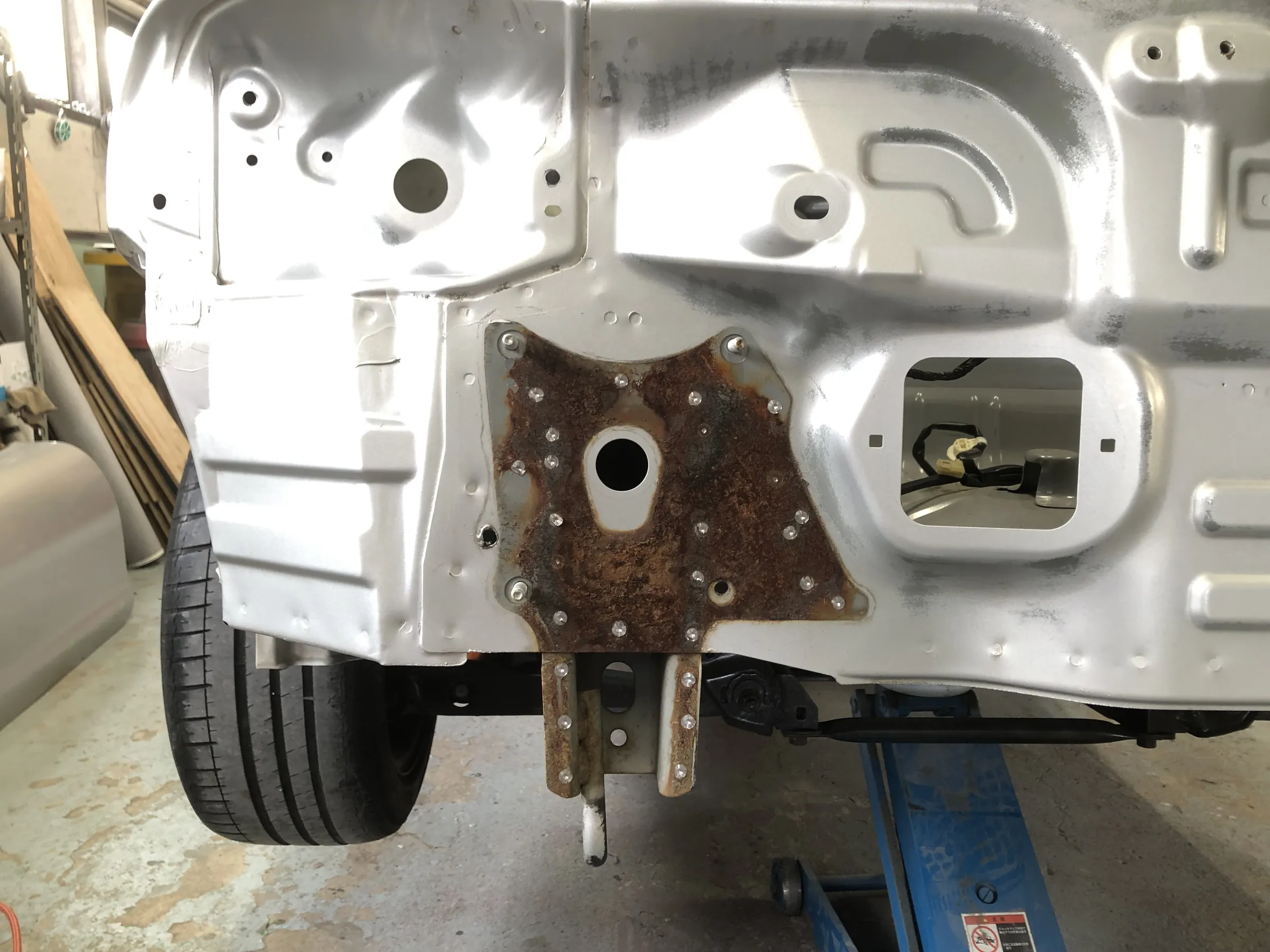

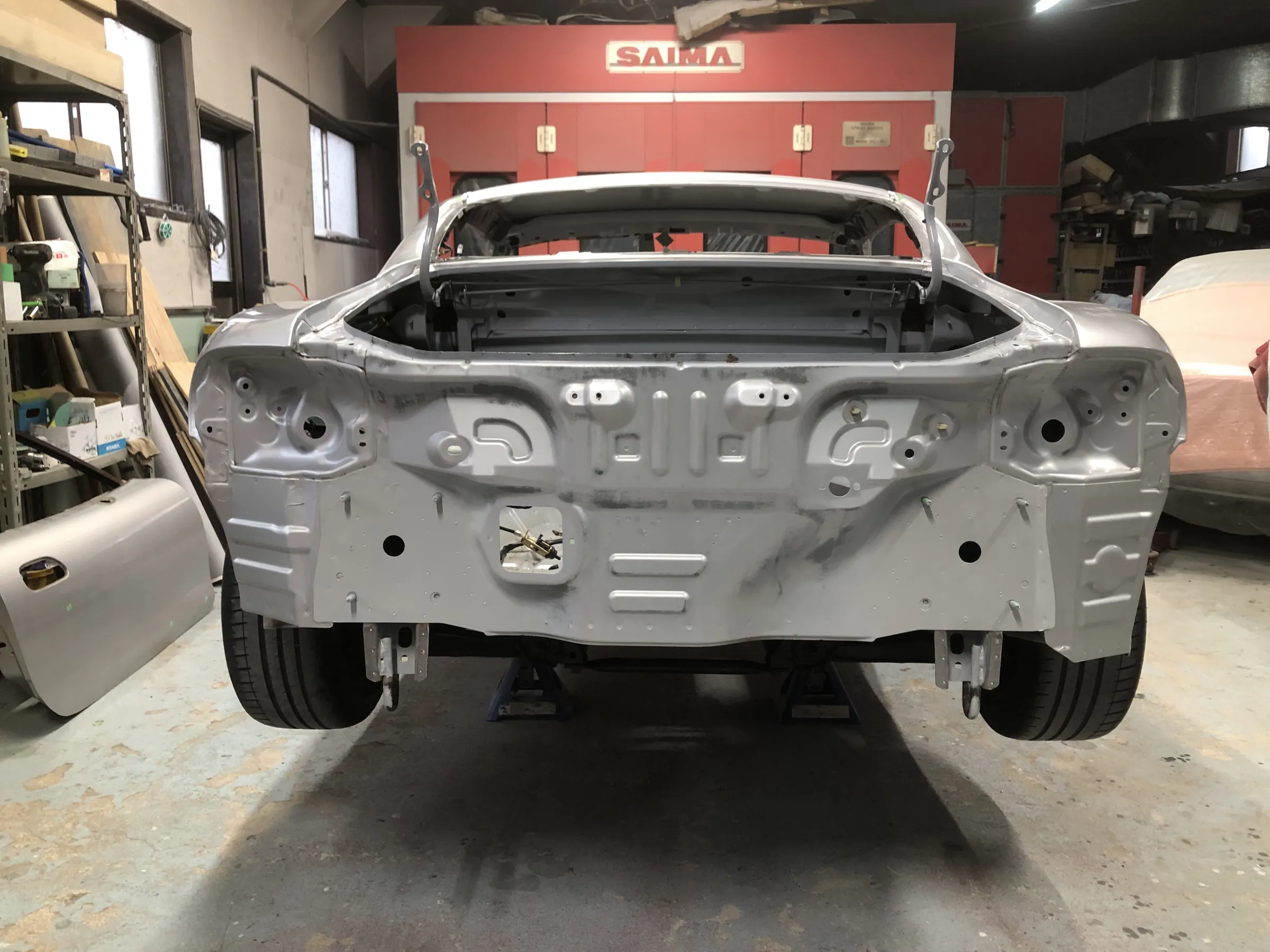

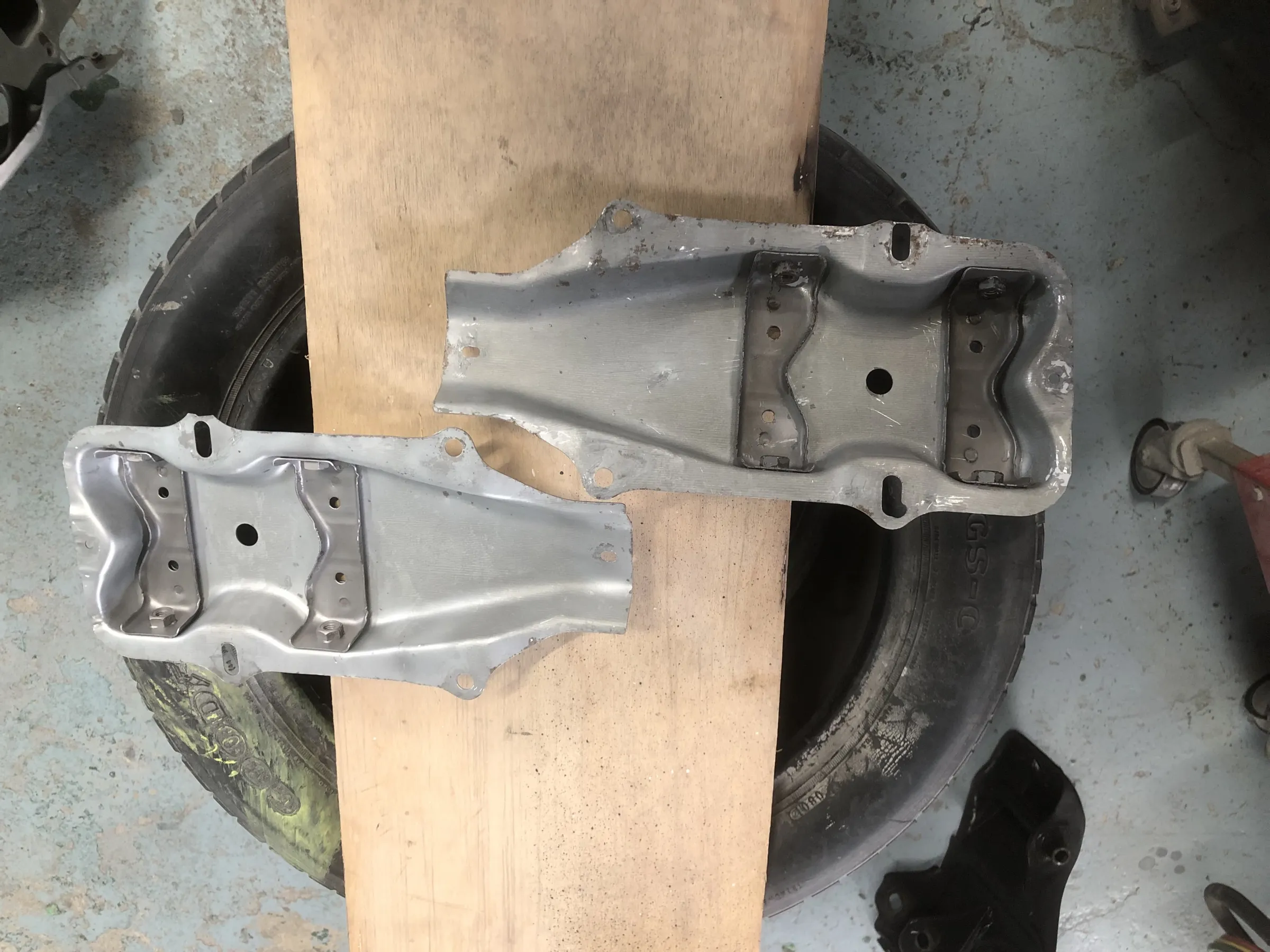

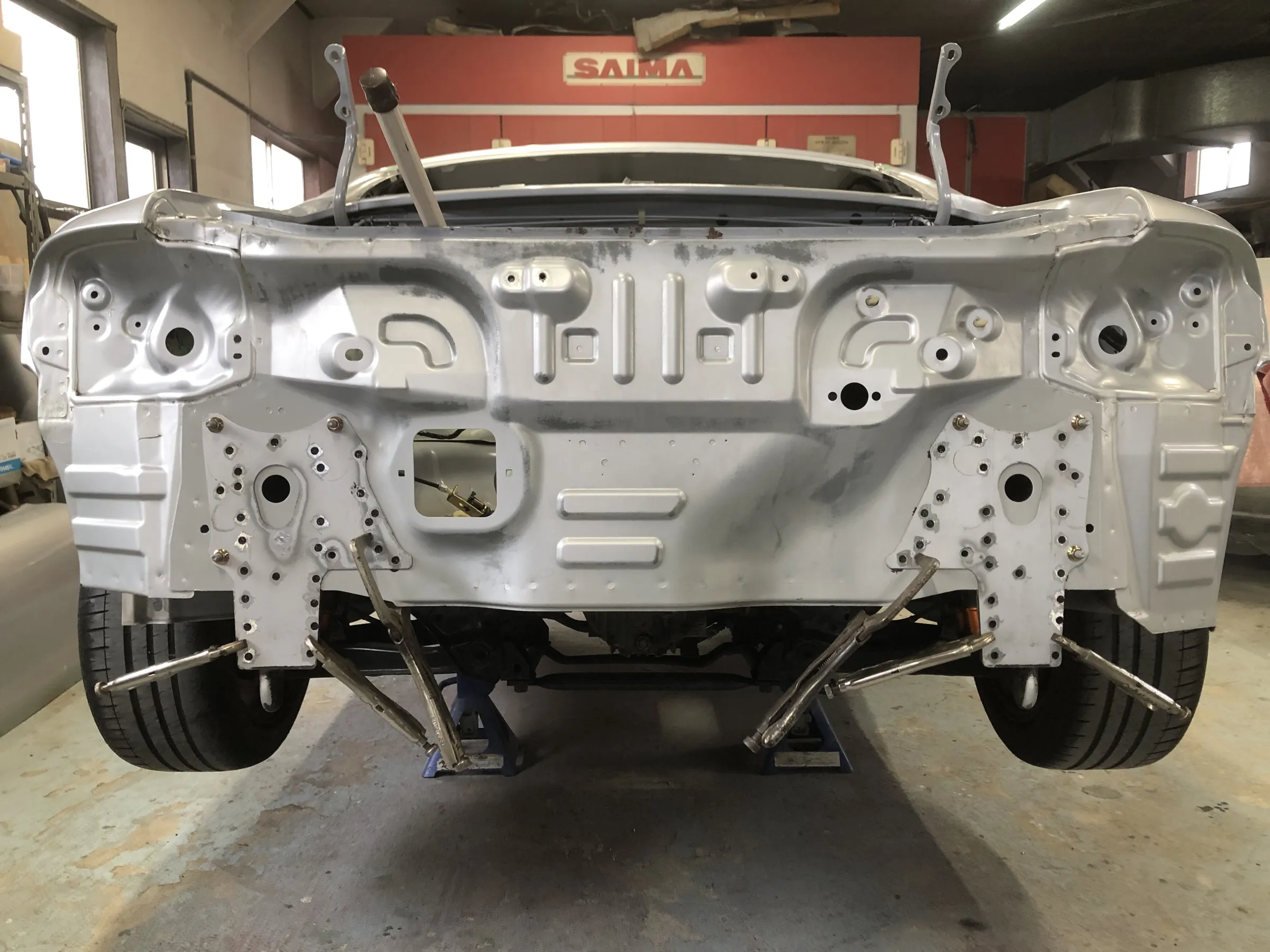

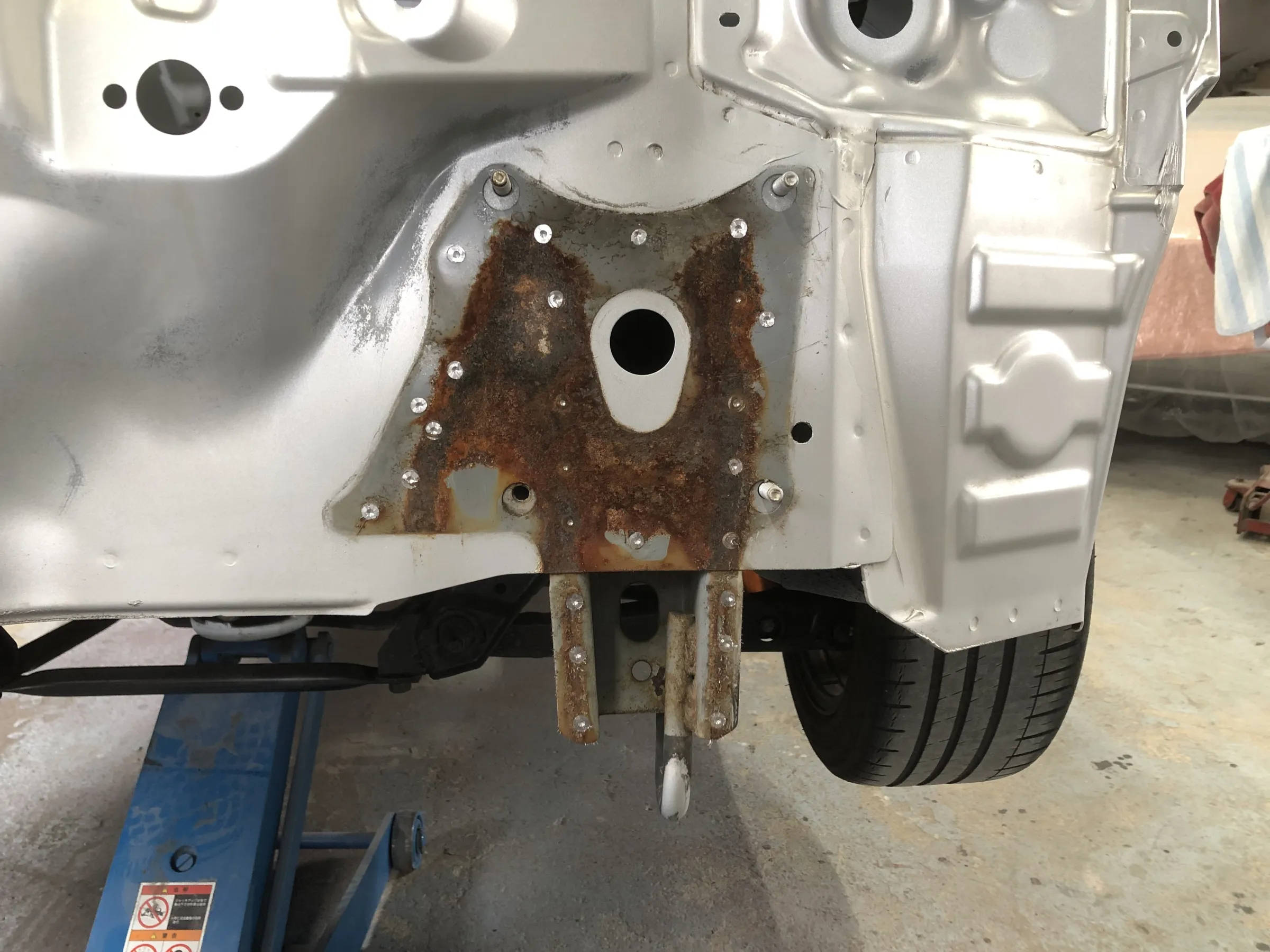

バックパネルから修理。
バンパーホースメント取り付け部の
ブラケットが盛り上がっていたので、
ブラケット裏面も同様な状態。
こうしたサビがプレートを
持ち上げてきます原因です。
右側は盛り上がりなかったのですが、
取り外しして見たら左側程
ひどくなかったのですが、
錆ありあり状態。
こうした錆び、プレートのまわりに
シーリングがされていないのため
水の侵入がサビの原因だと思われます。
こうした錆は根っこ部から
奇麗に辞去するのが一番で、
ウエザーストリップのゴム裏側に
ありました錆も辞去して

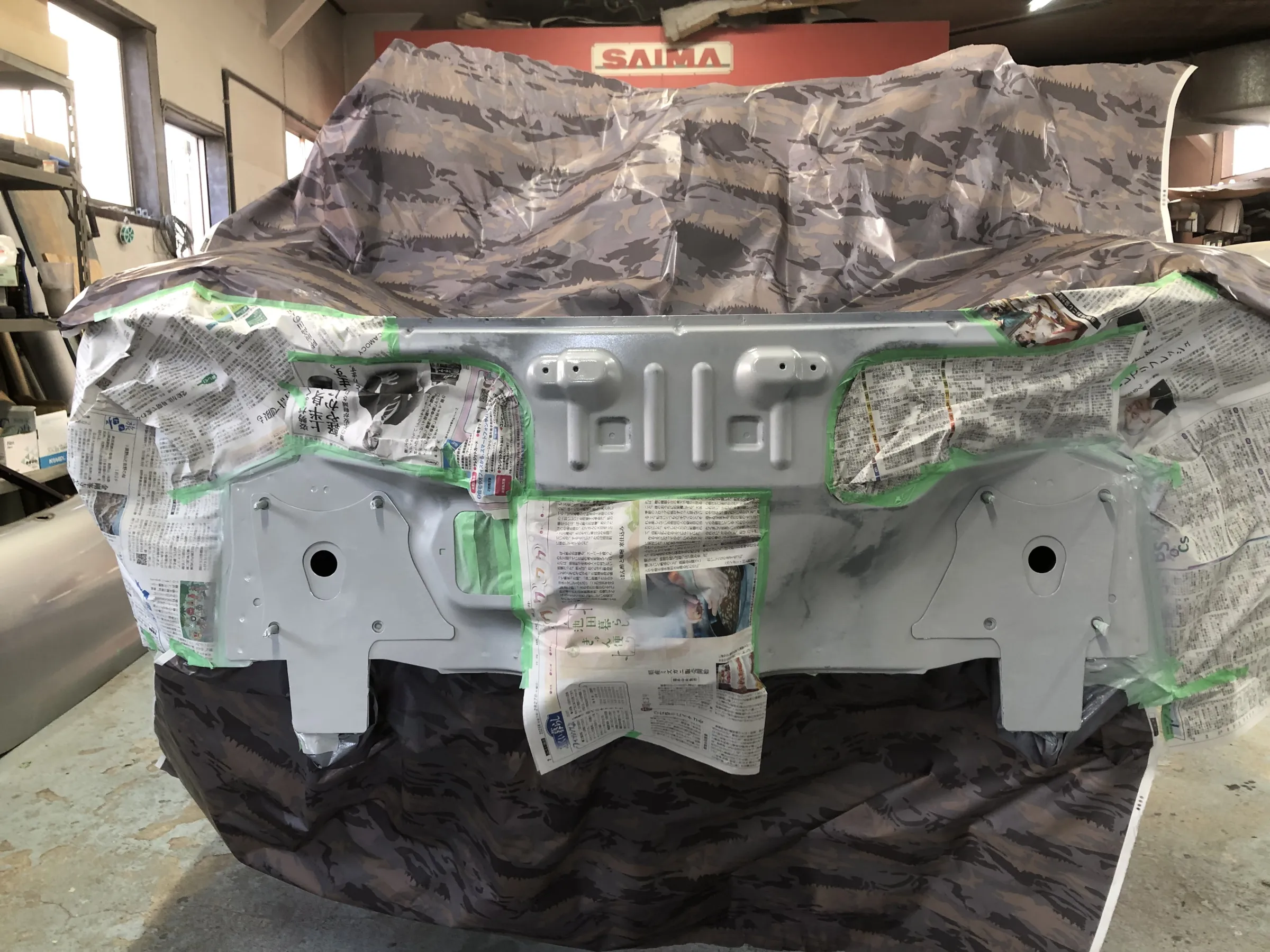

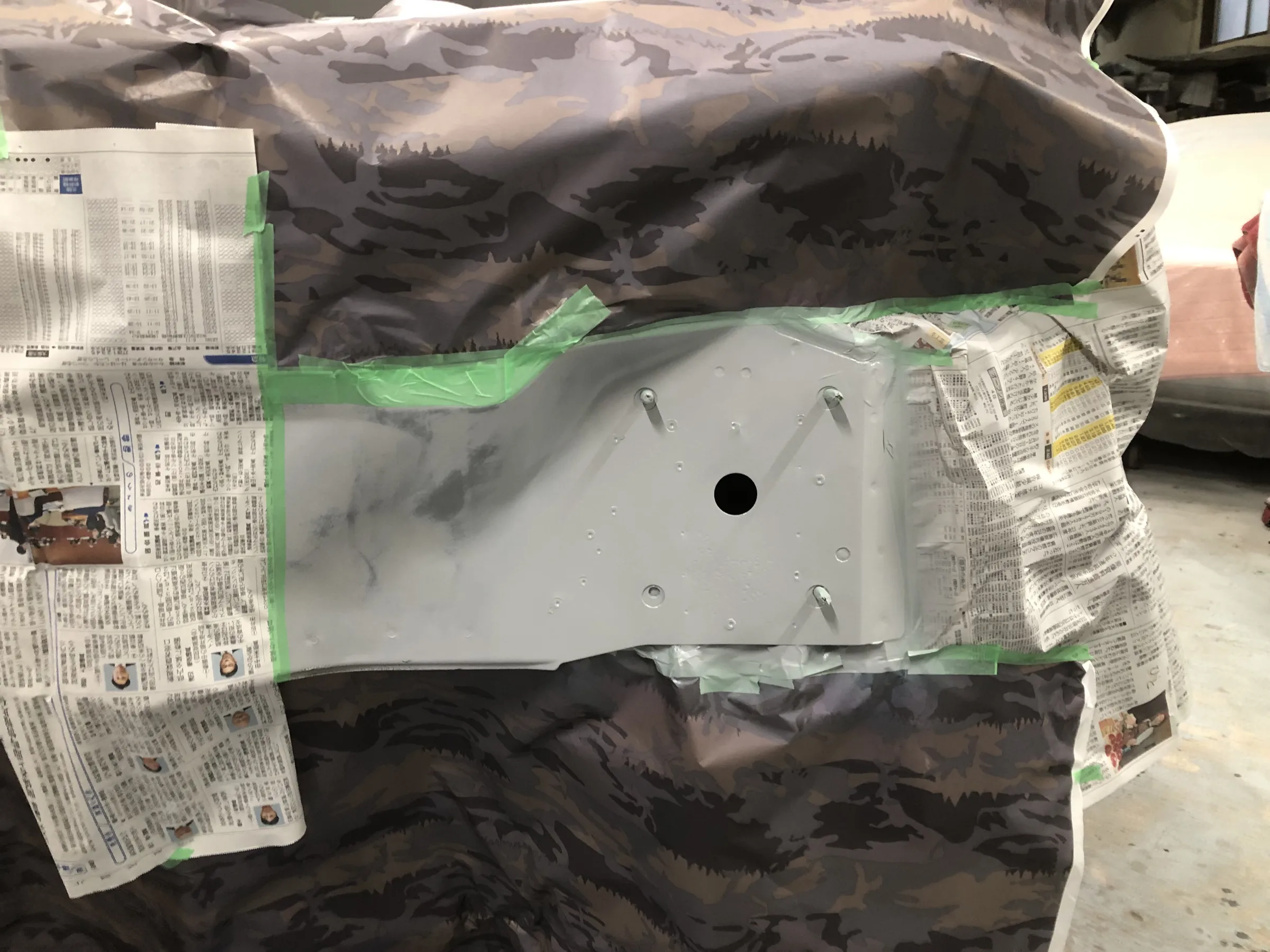

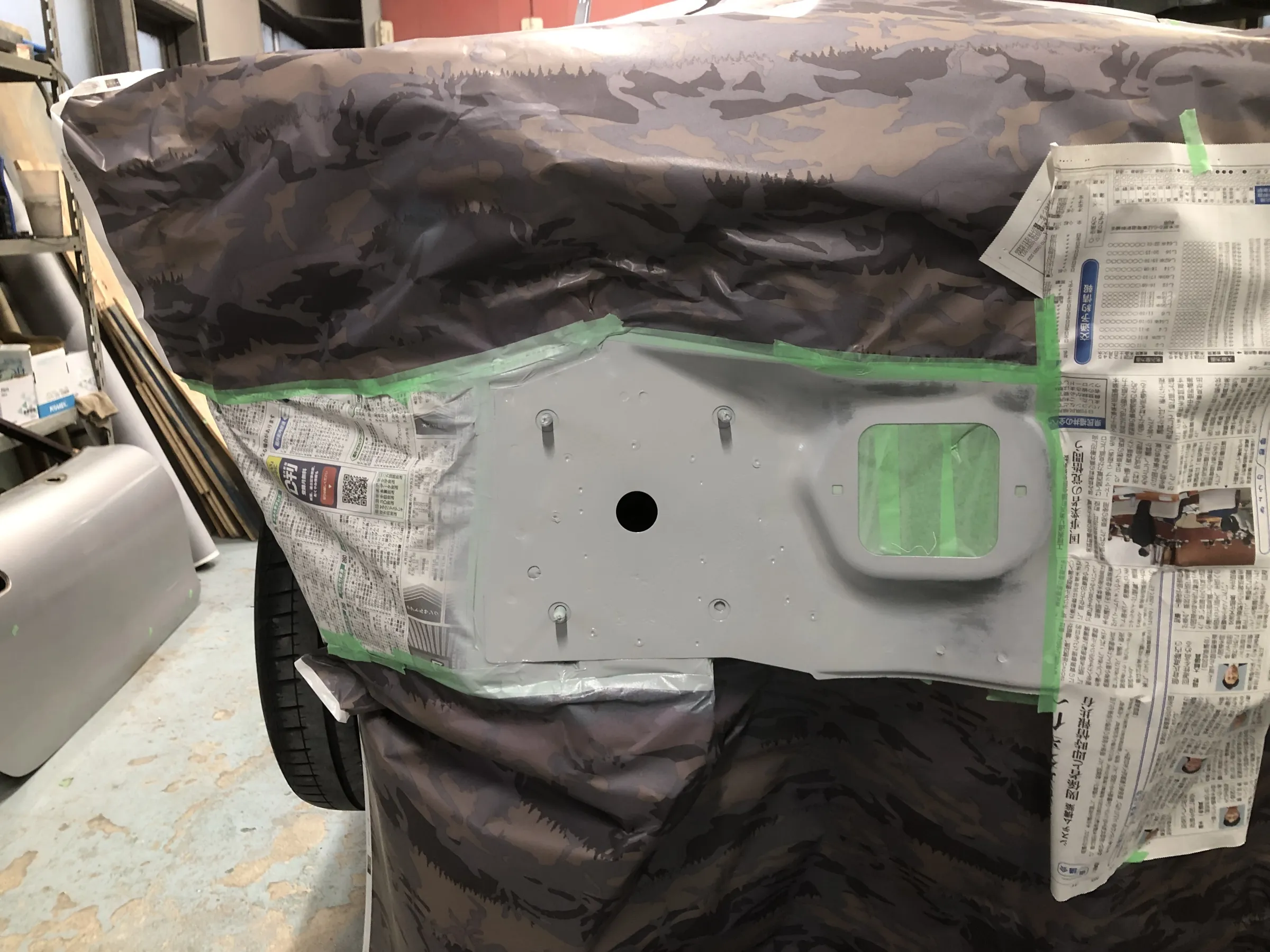

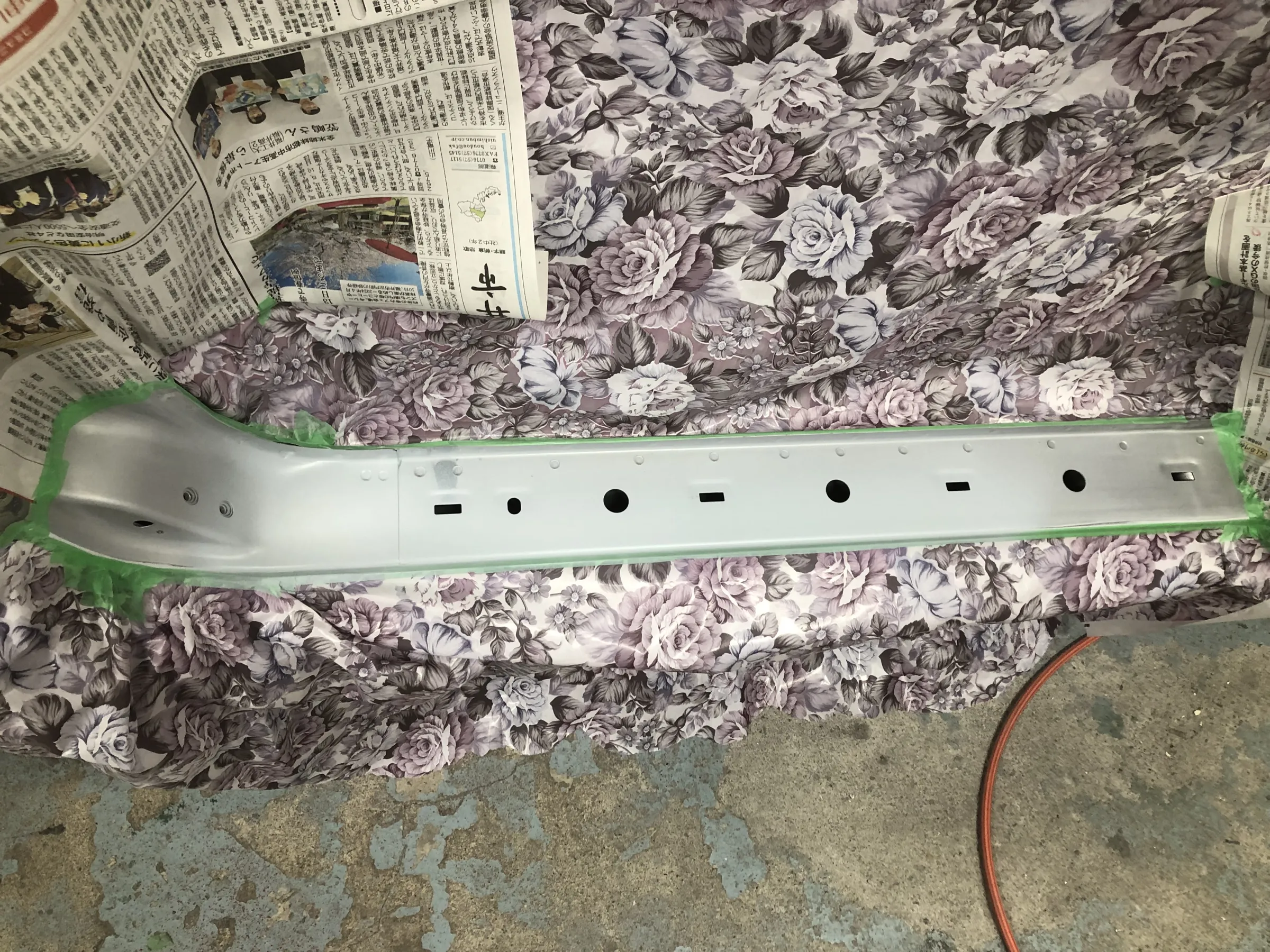

サンディング後、防錆プライマーを
プレート周辺と一緒に塗装～。
NB8C ロードスタークーペ
オールペイント作業

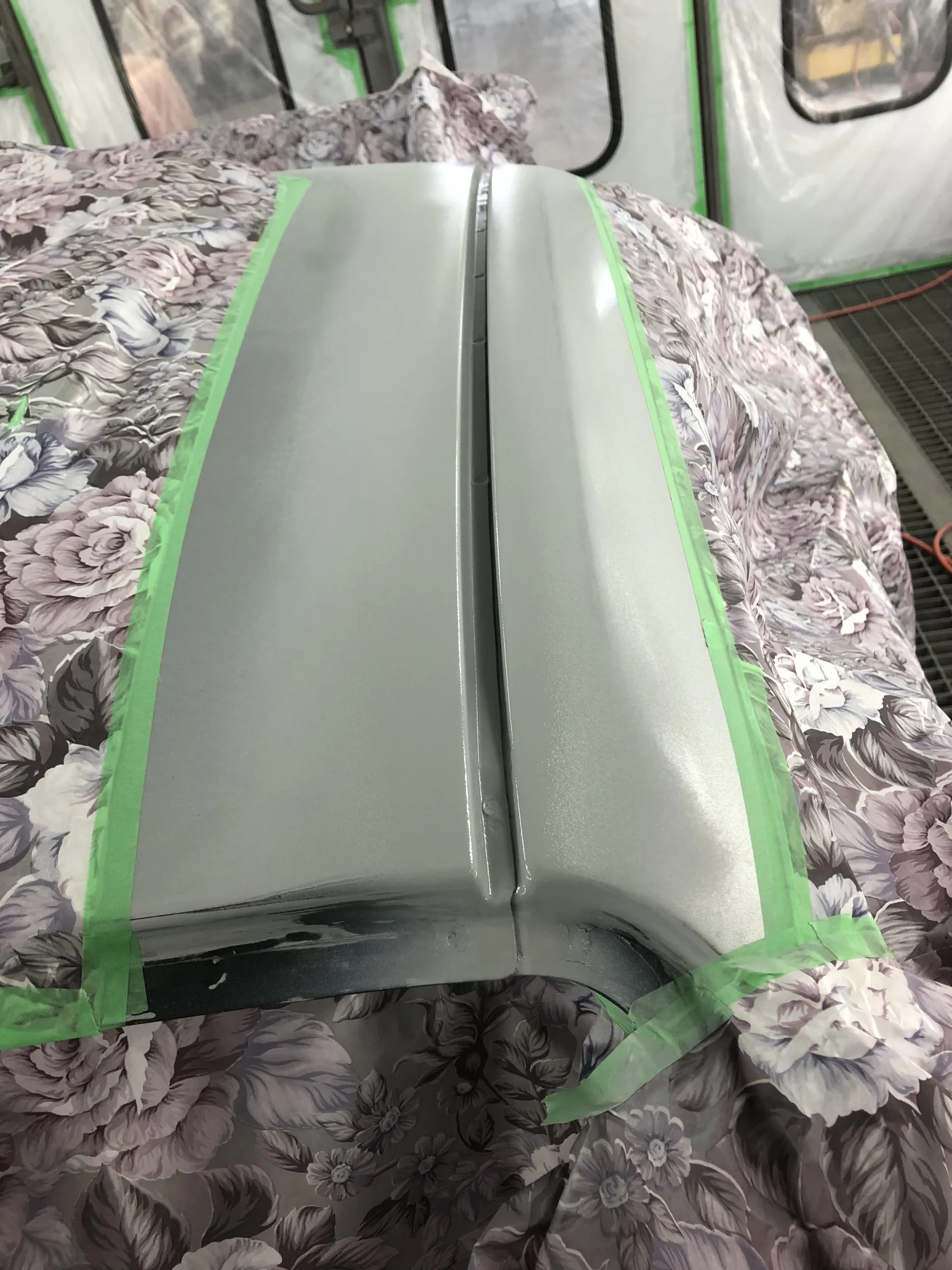

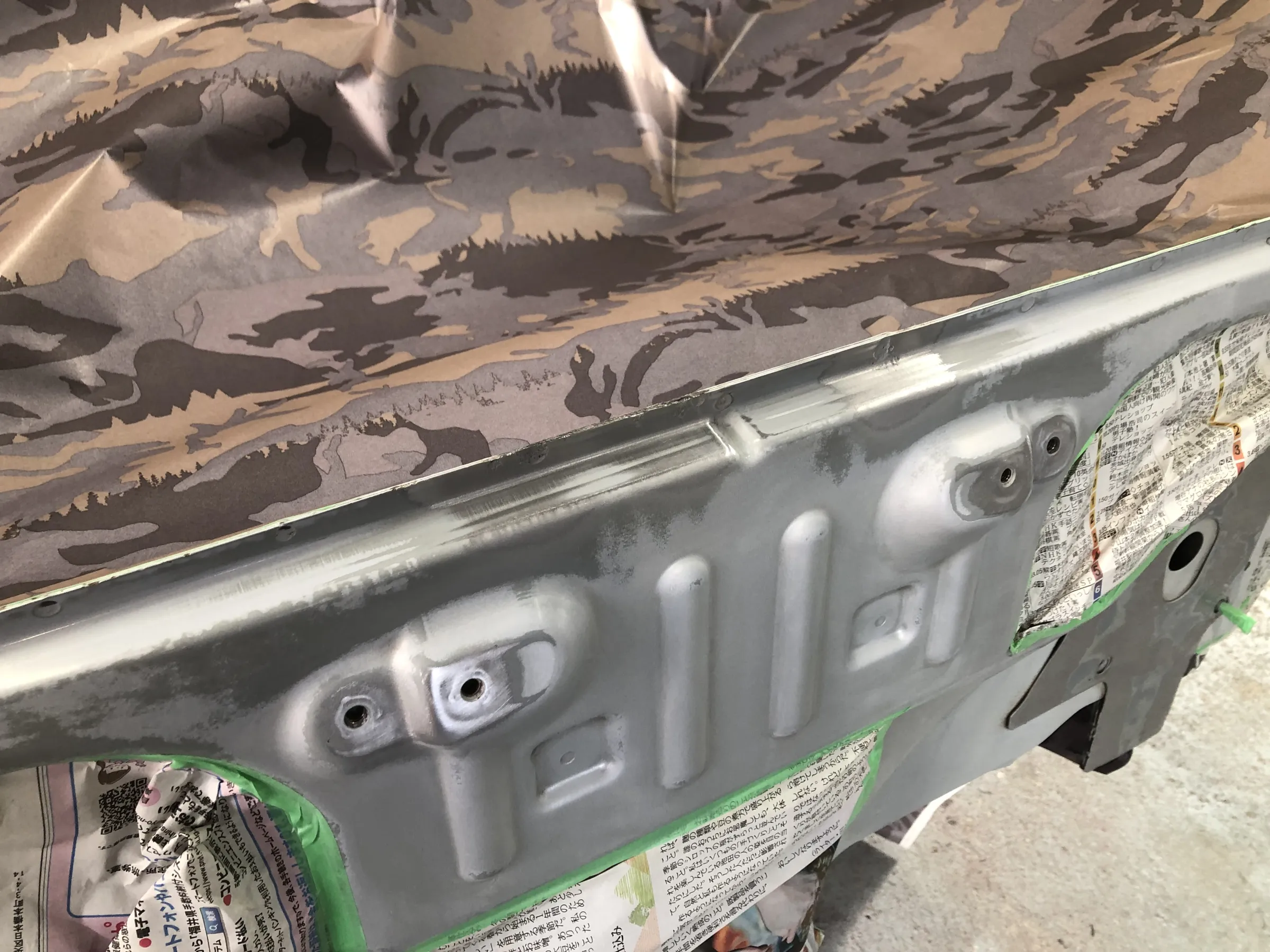

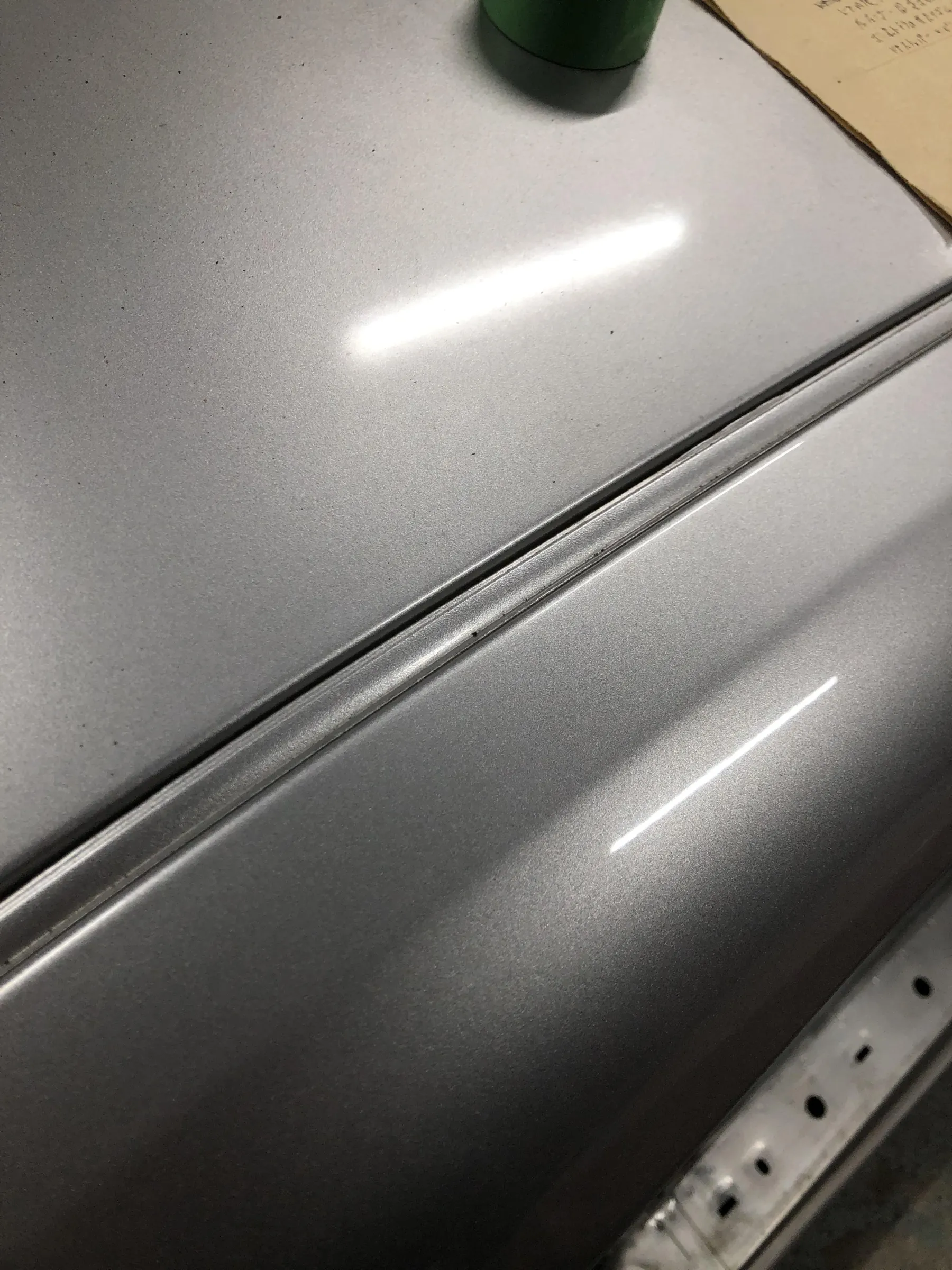

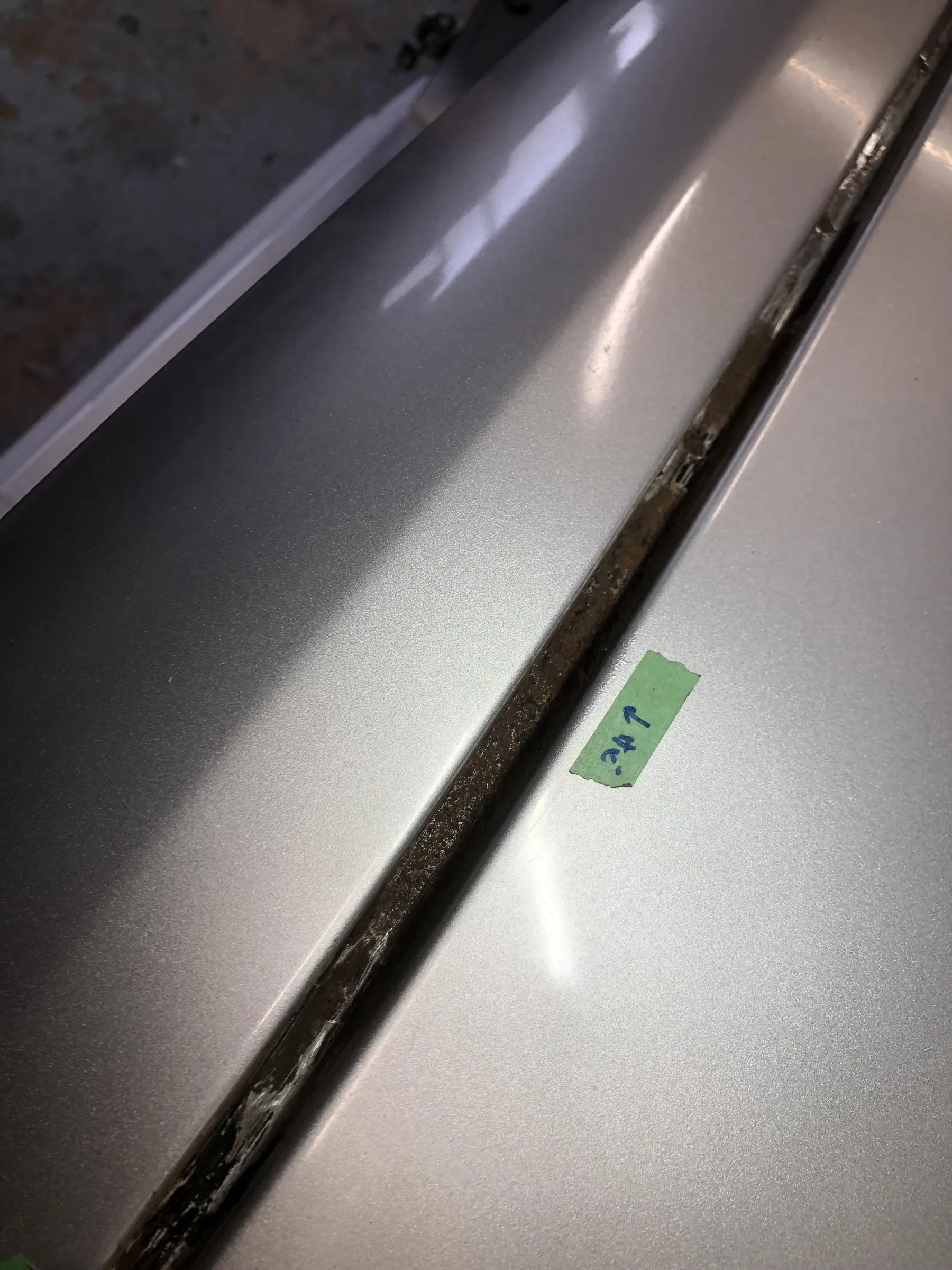

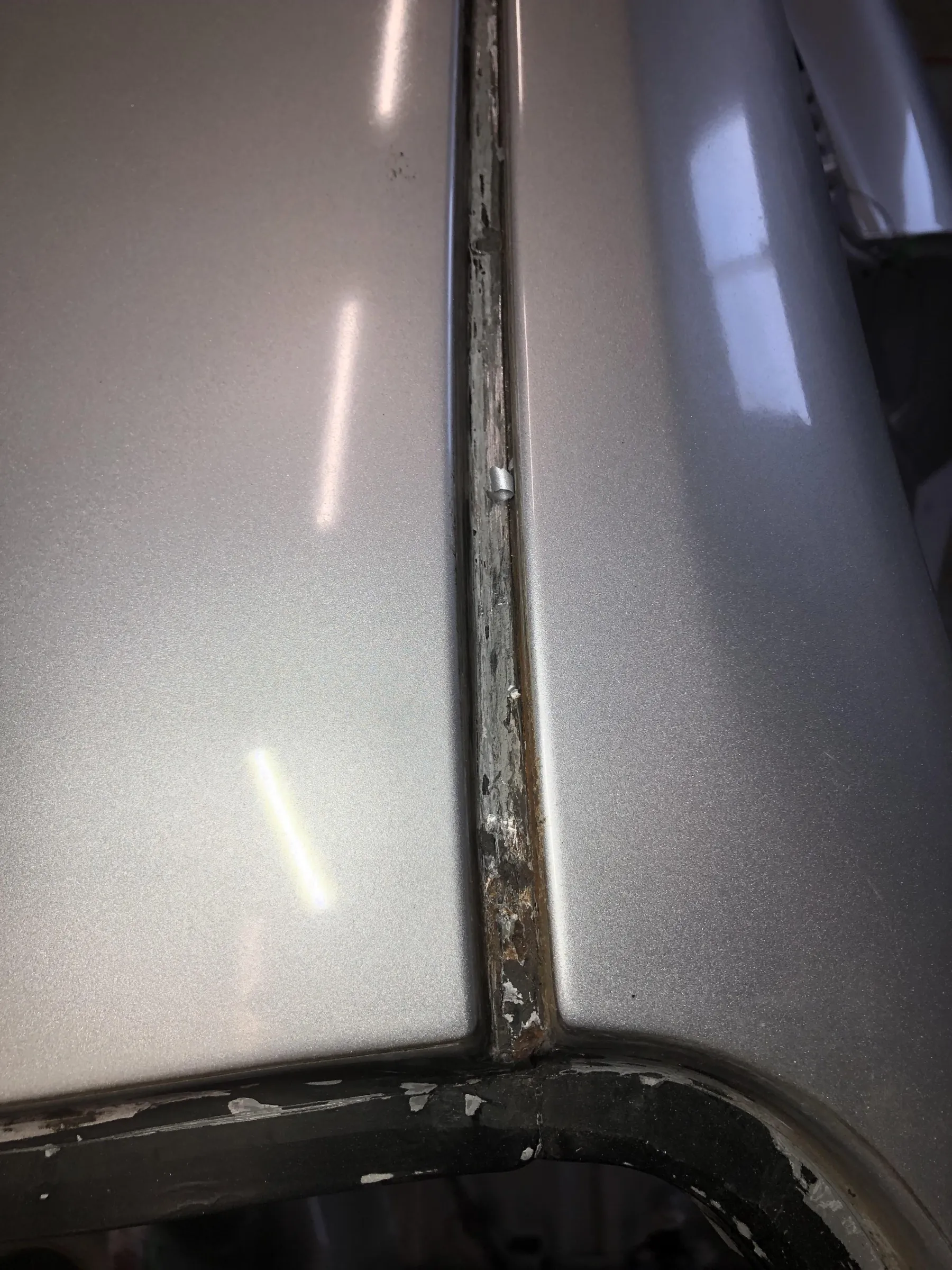

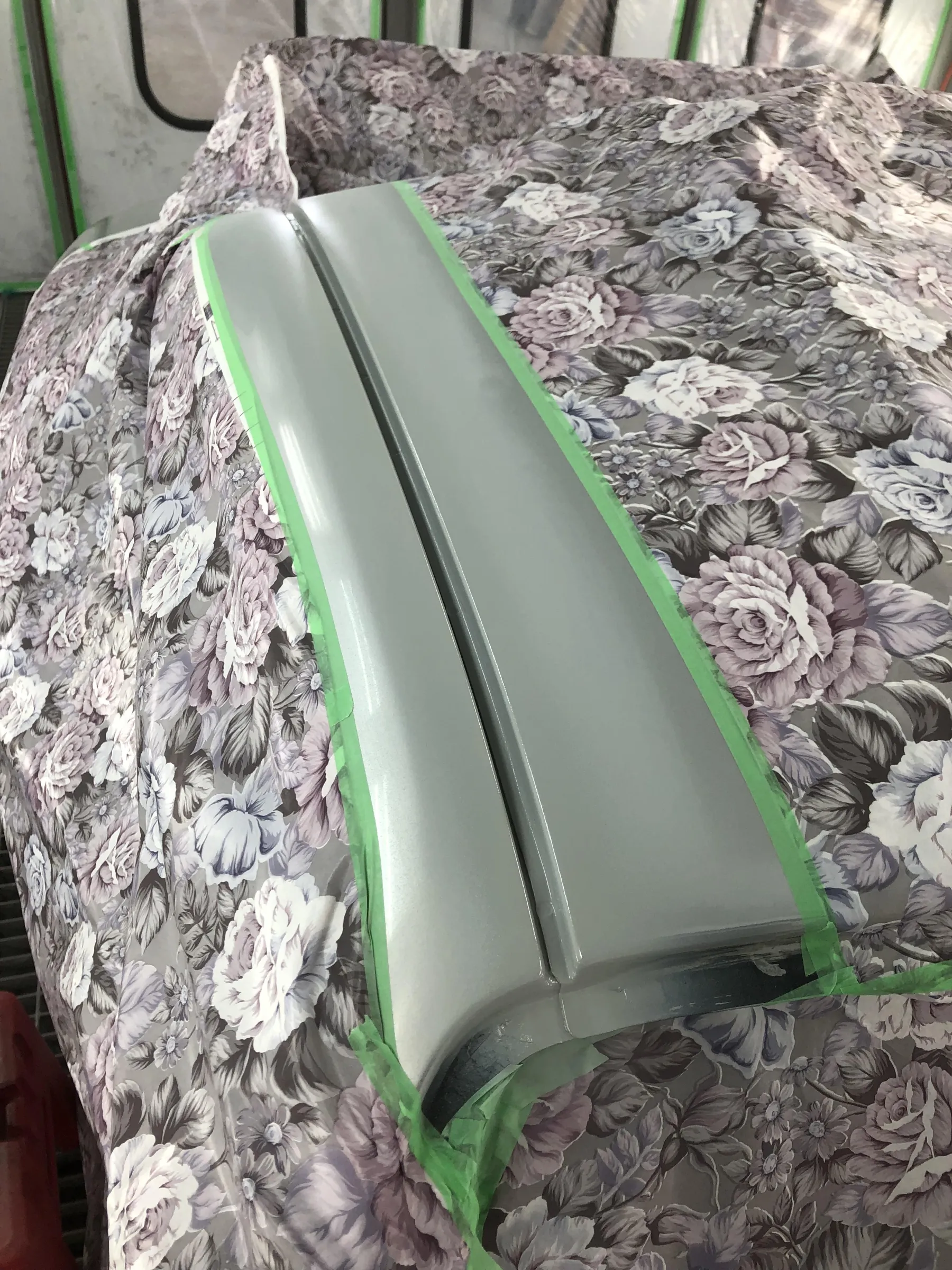

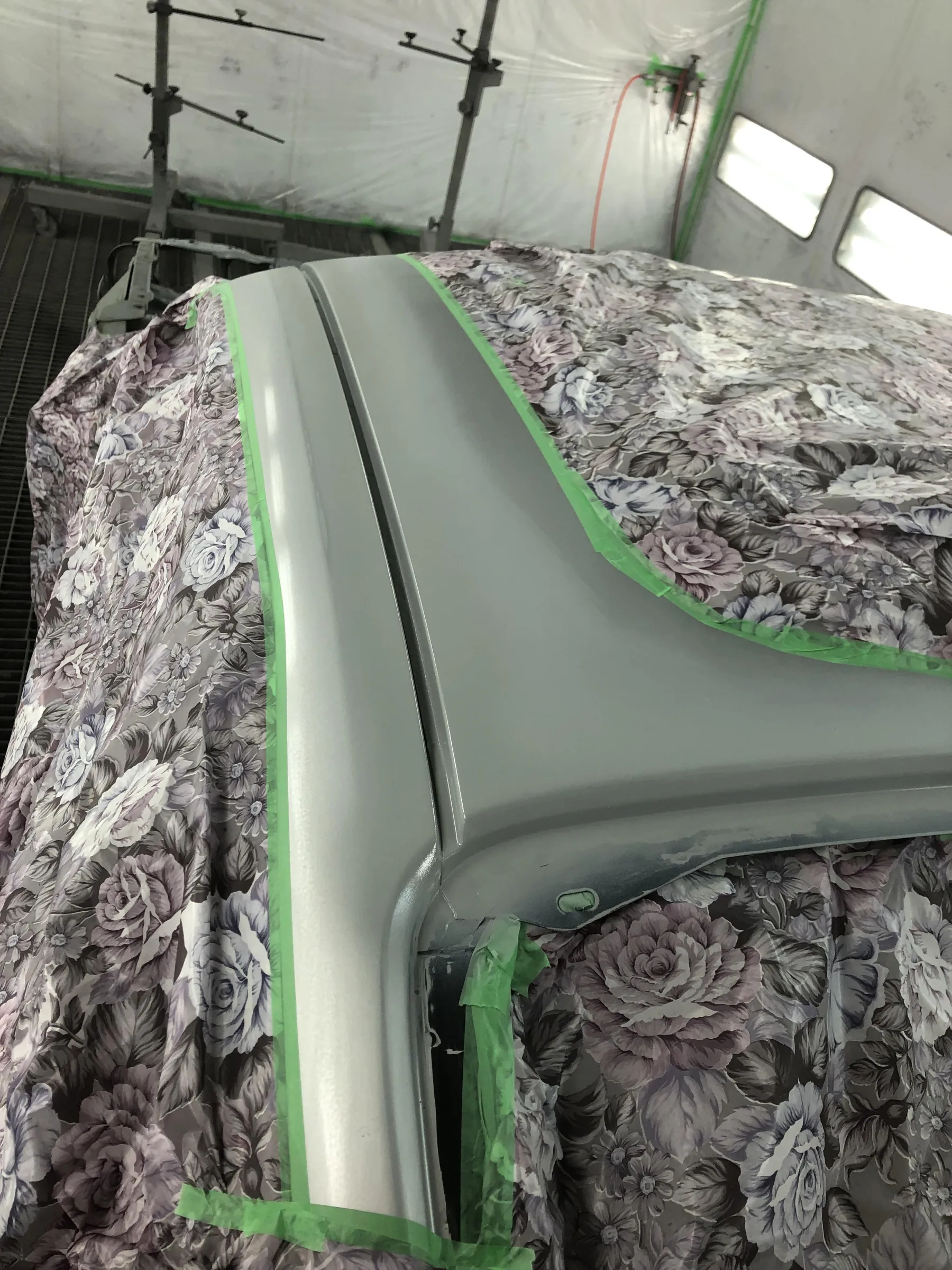

ルーフモール取り付け部の錆び修理。
狭いところにはなるのですが、
ブラストによるサビの辞去。
ここからパテ工程になりますが、
パテ付けする前に素地金属部に対して
パテとの密着を高めるため
プライマーを塗装してから
スタンドックス イージーフィラーにて
下地塗装して、
下地工程完了になります。

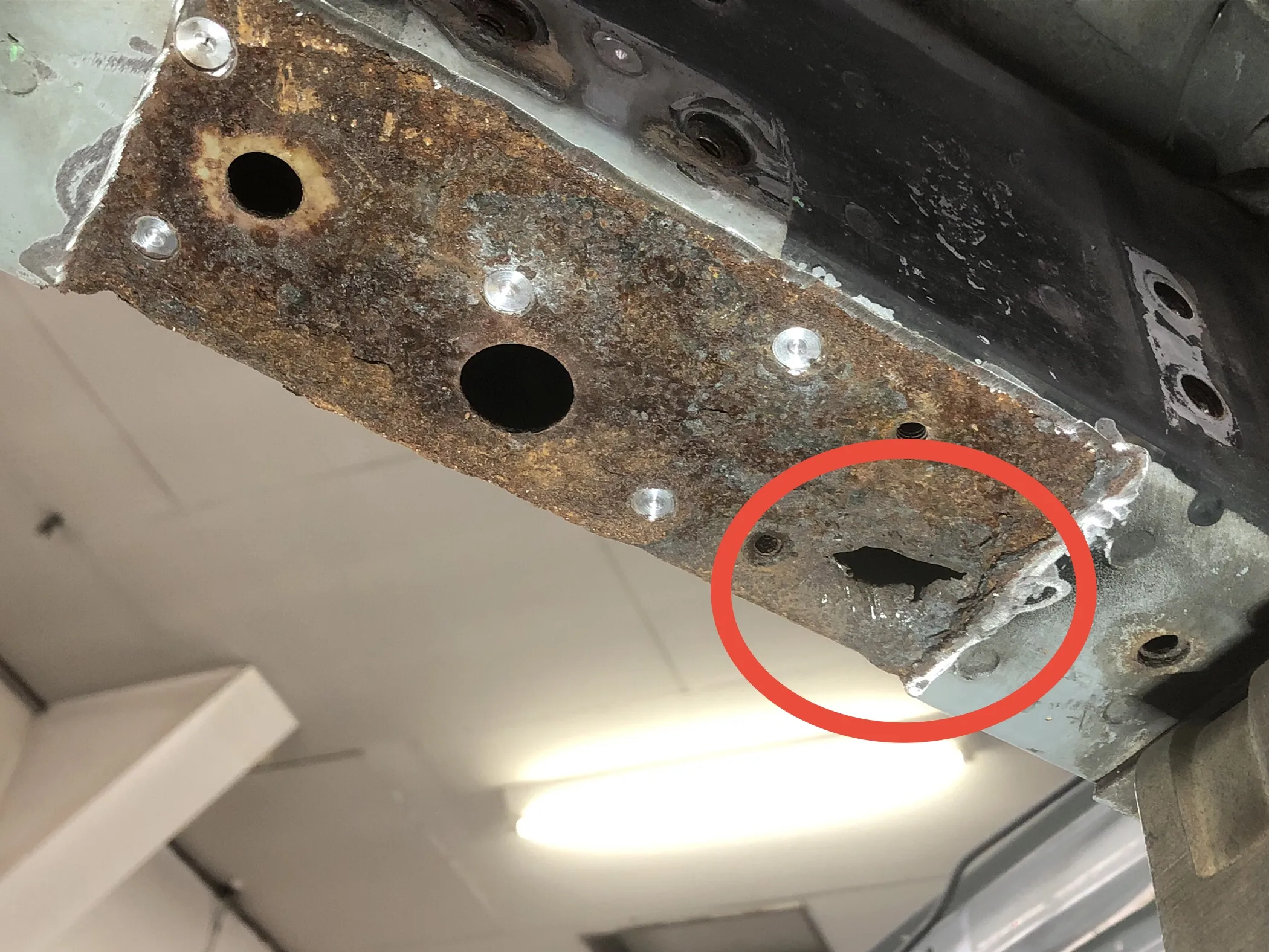

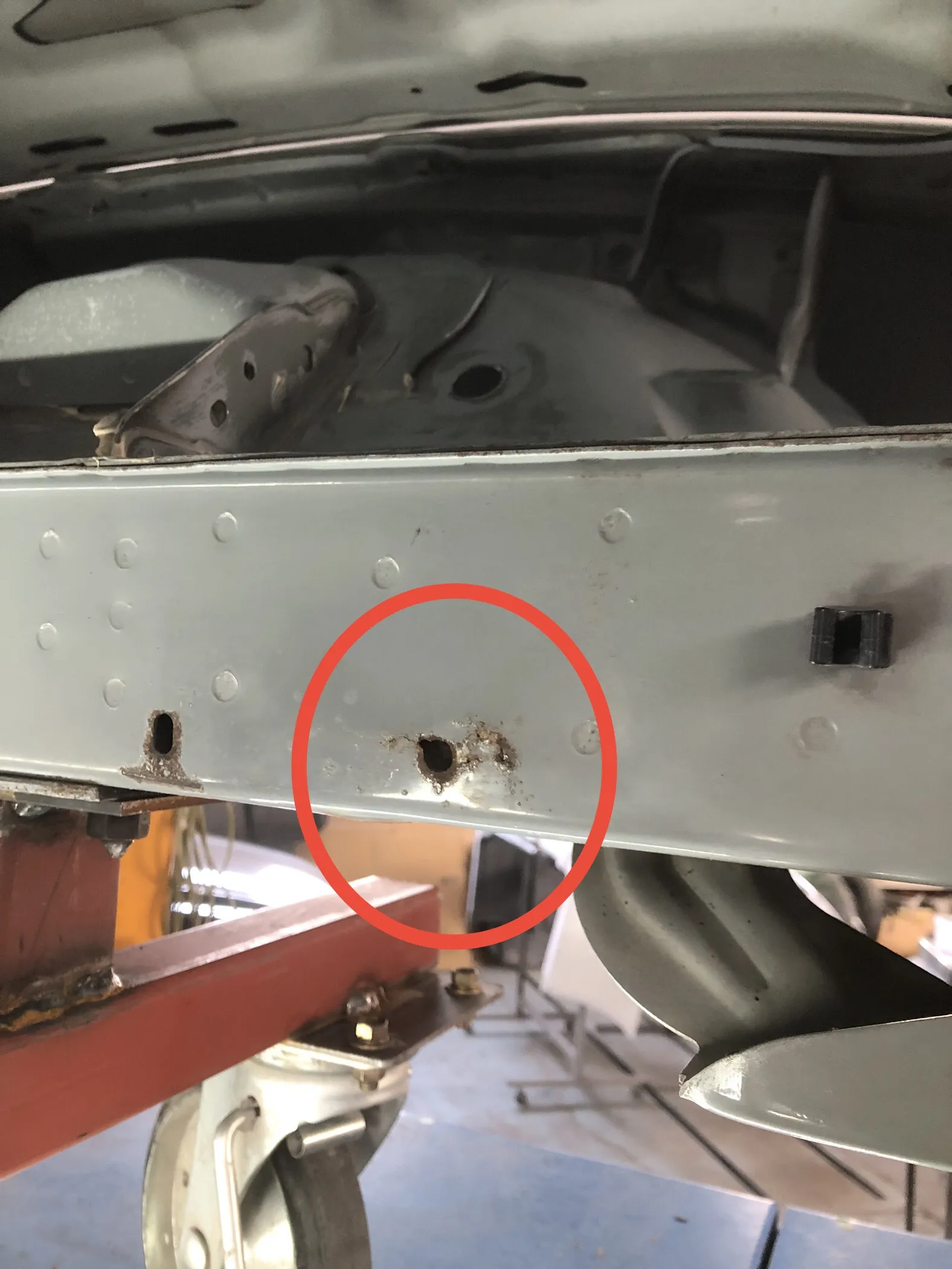

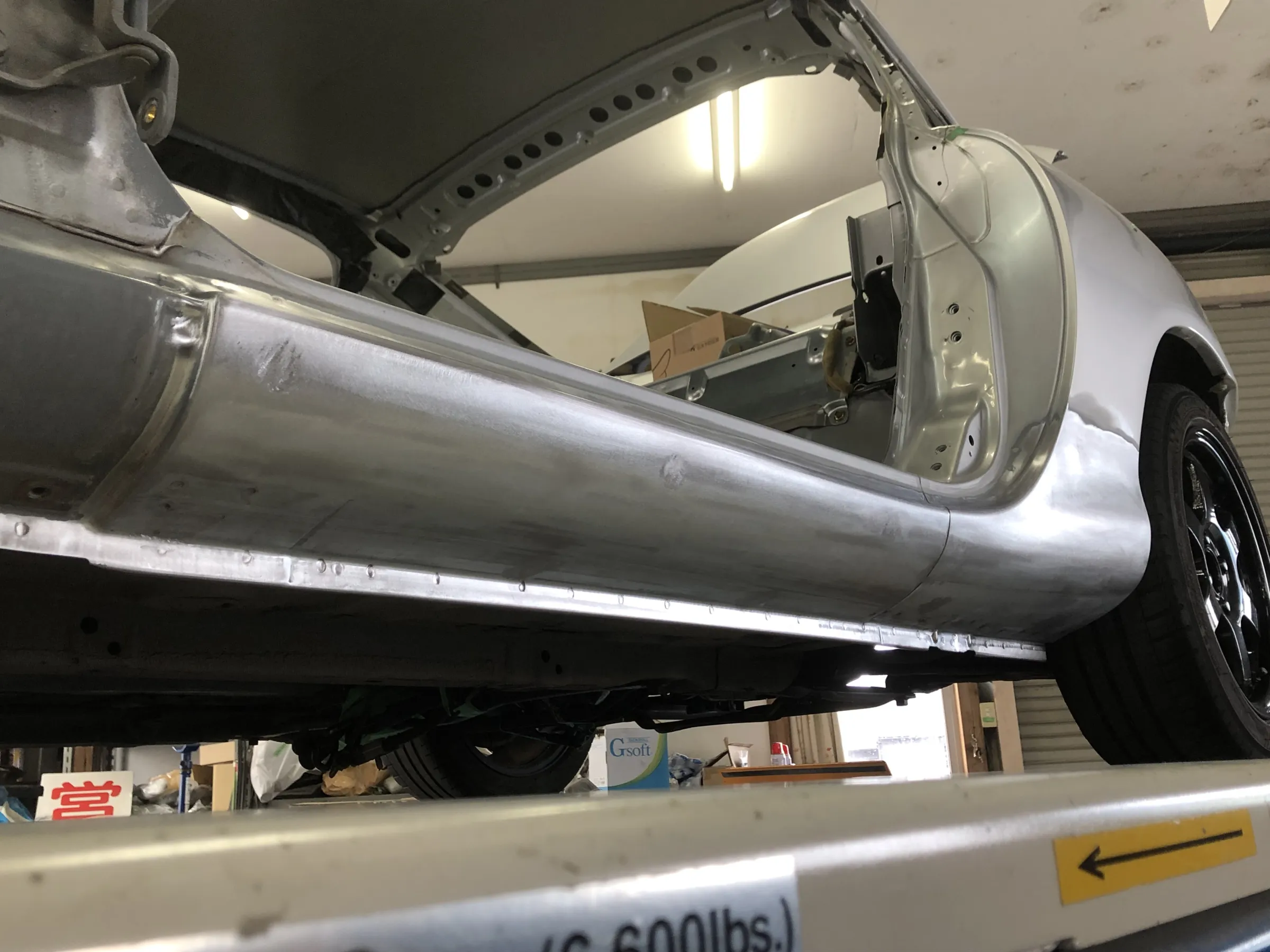

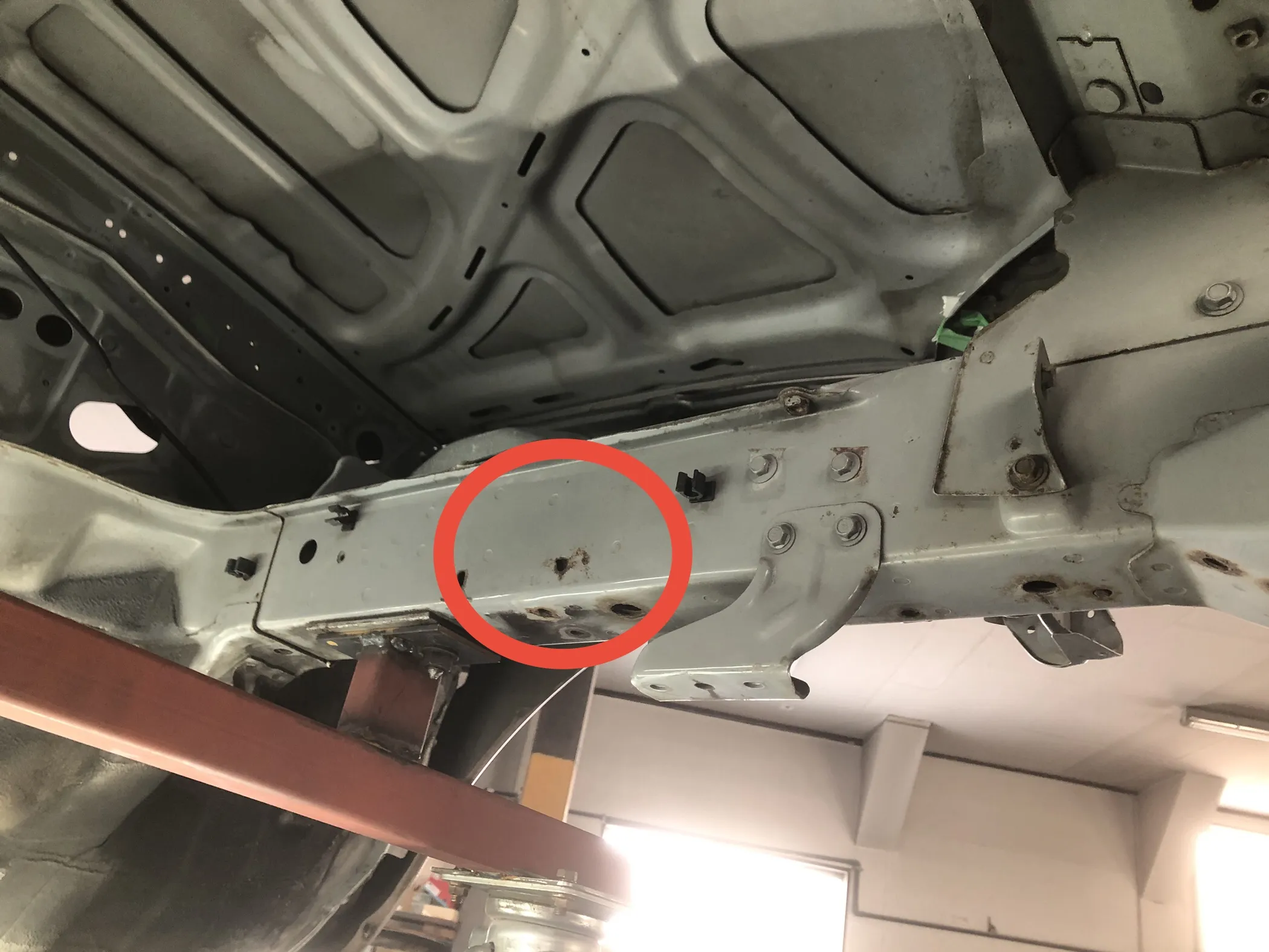

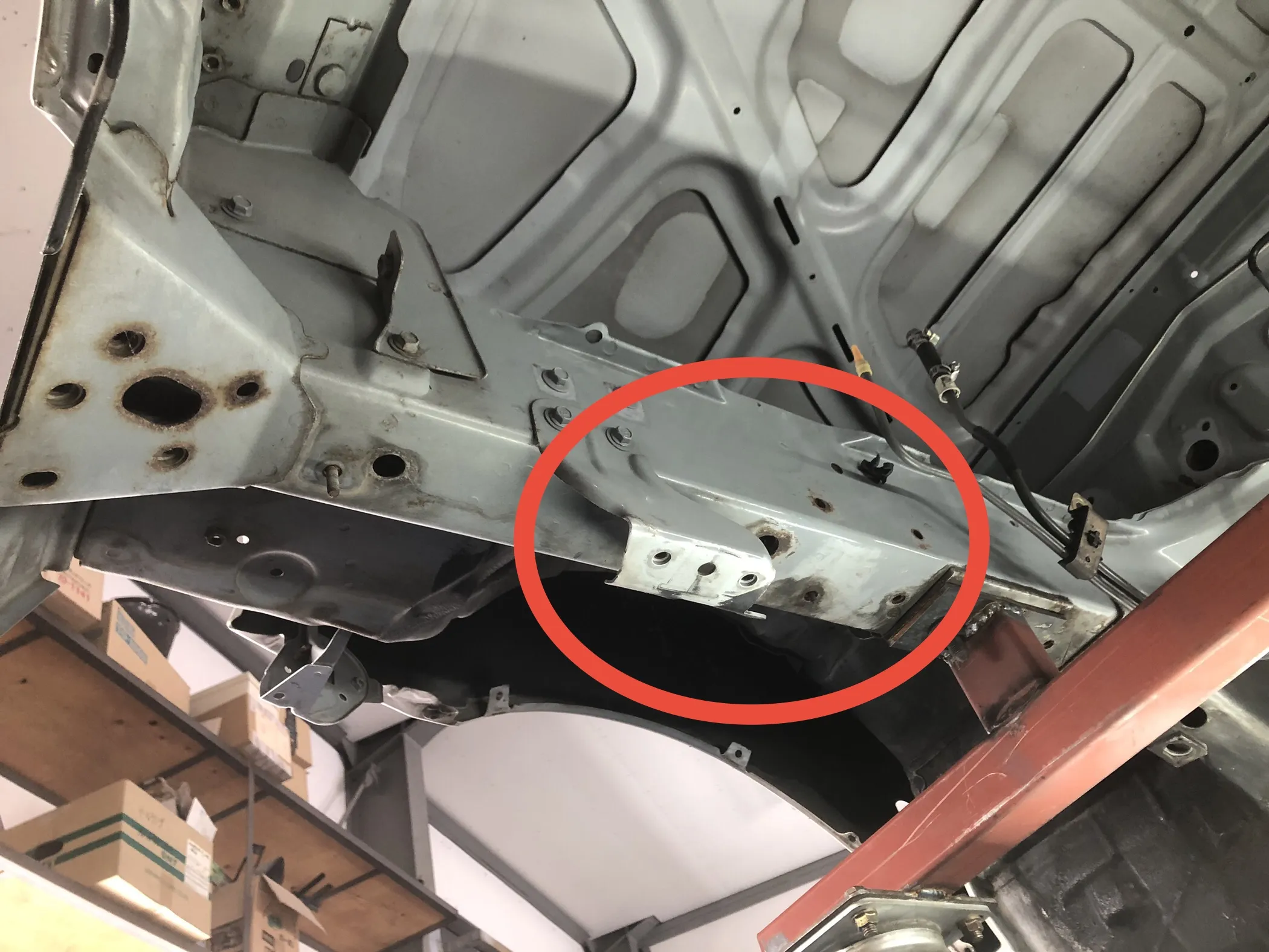

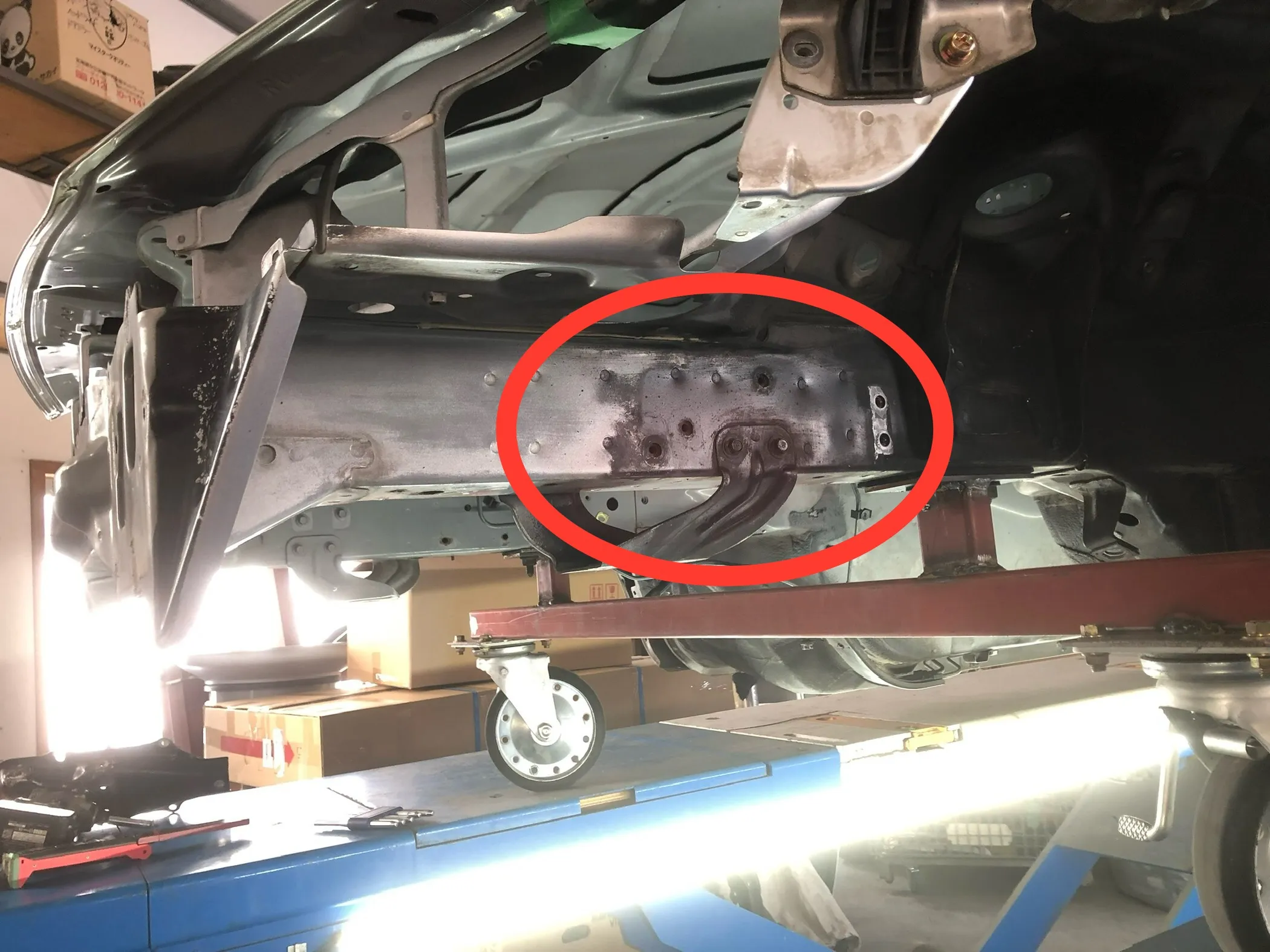

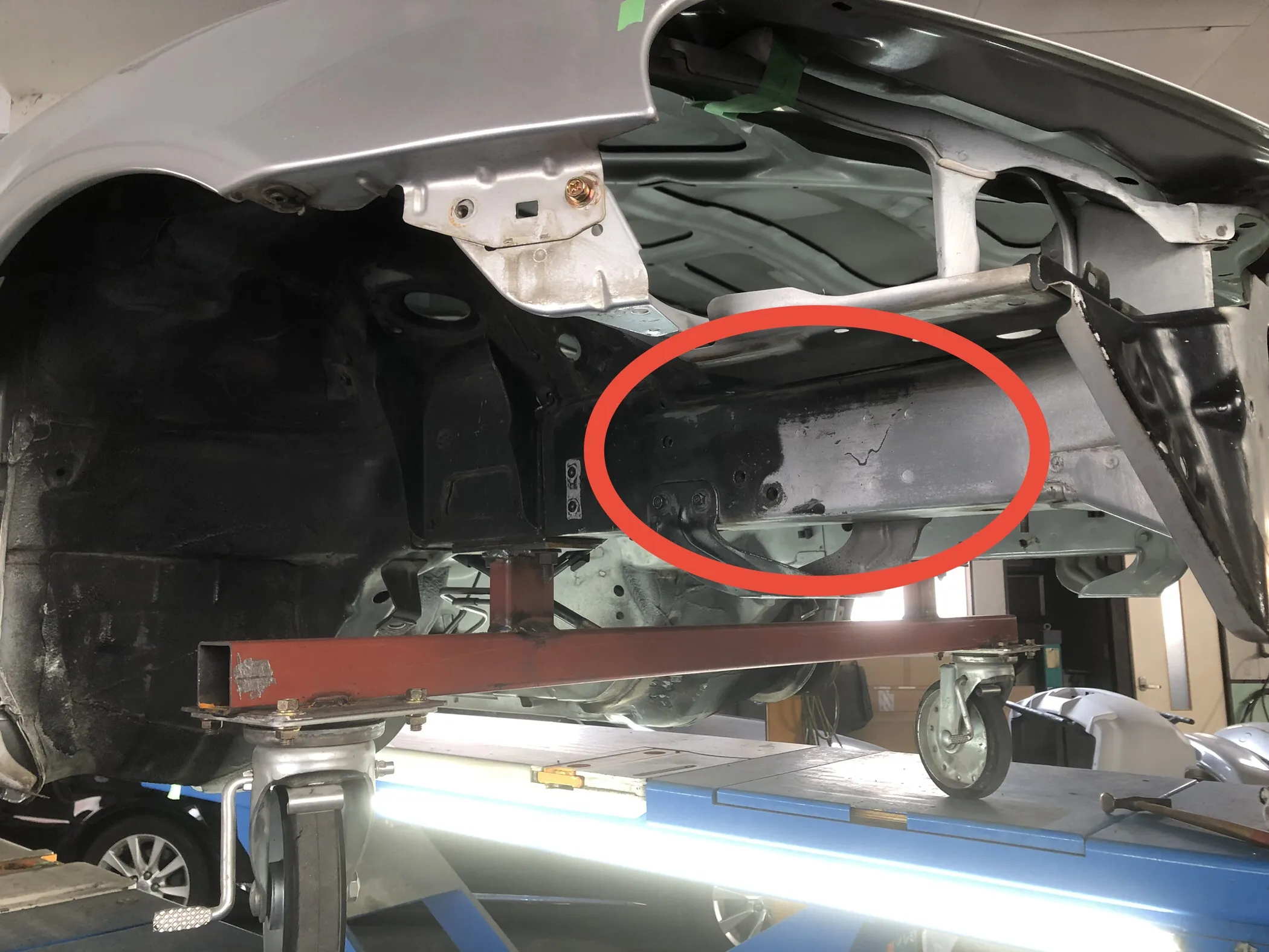

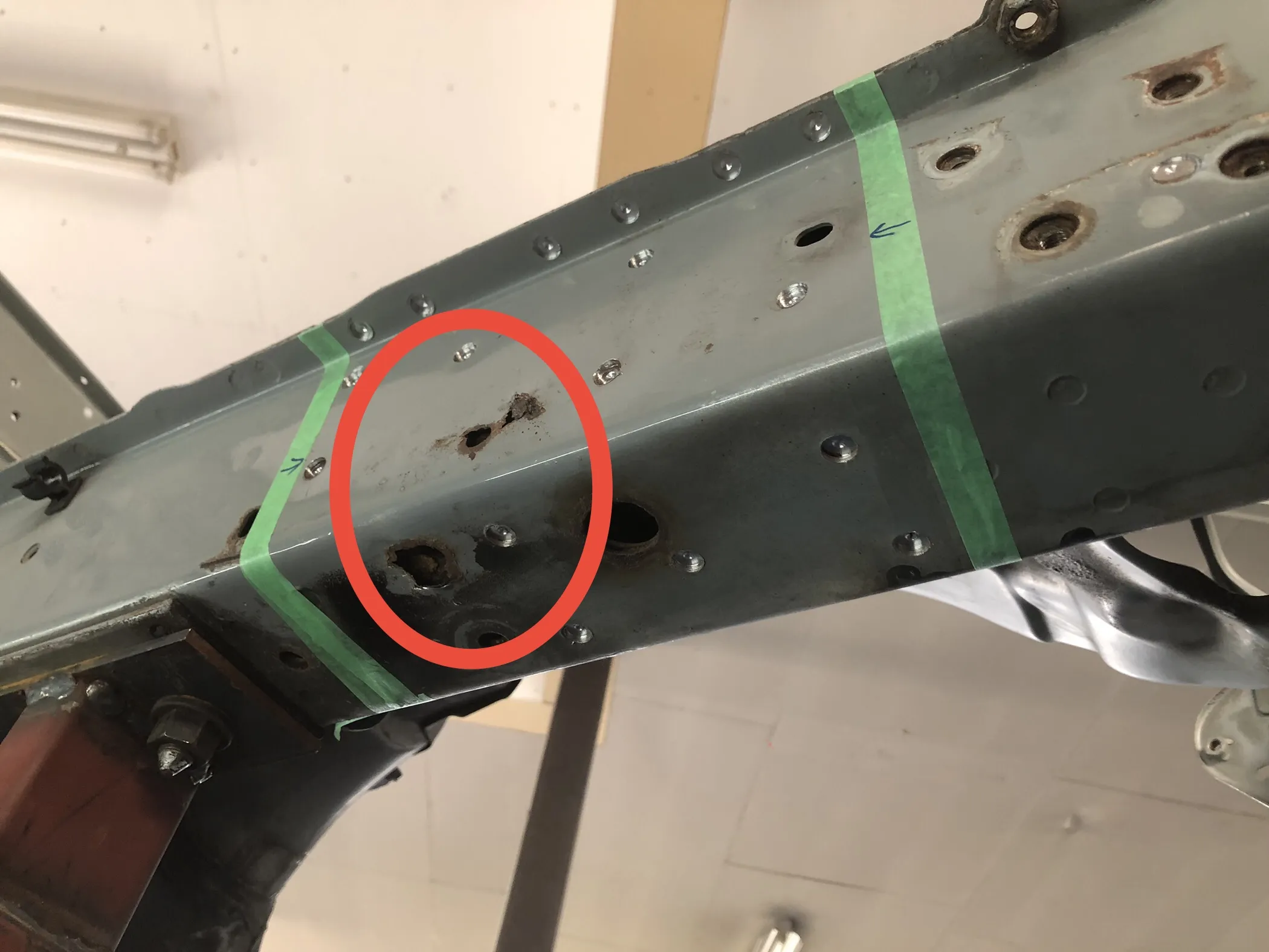

左右共フレームのアウターパネルに
腐食による穴あき箇所あり。
まず、左側フレームの穴明き箇所の
アウターパネルカットして見たら、

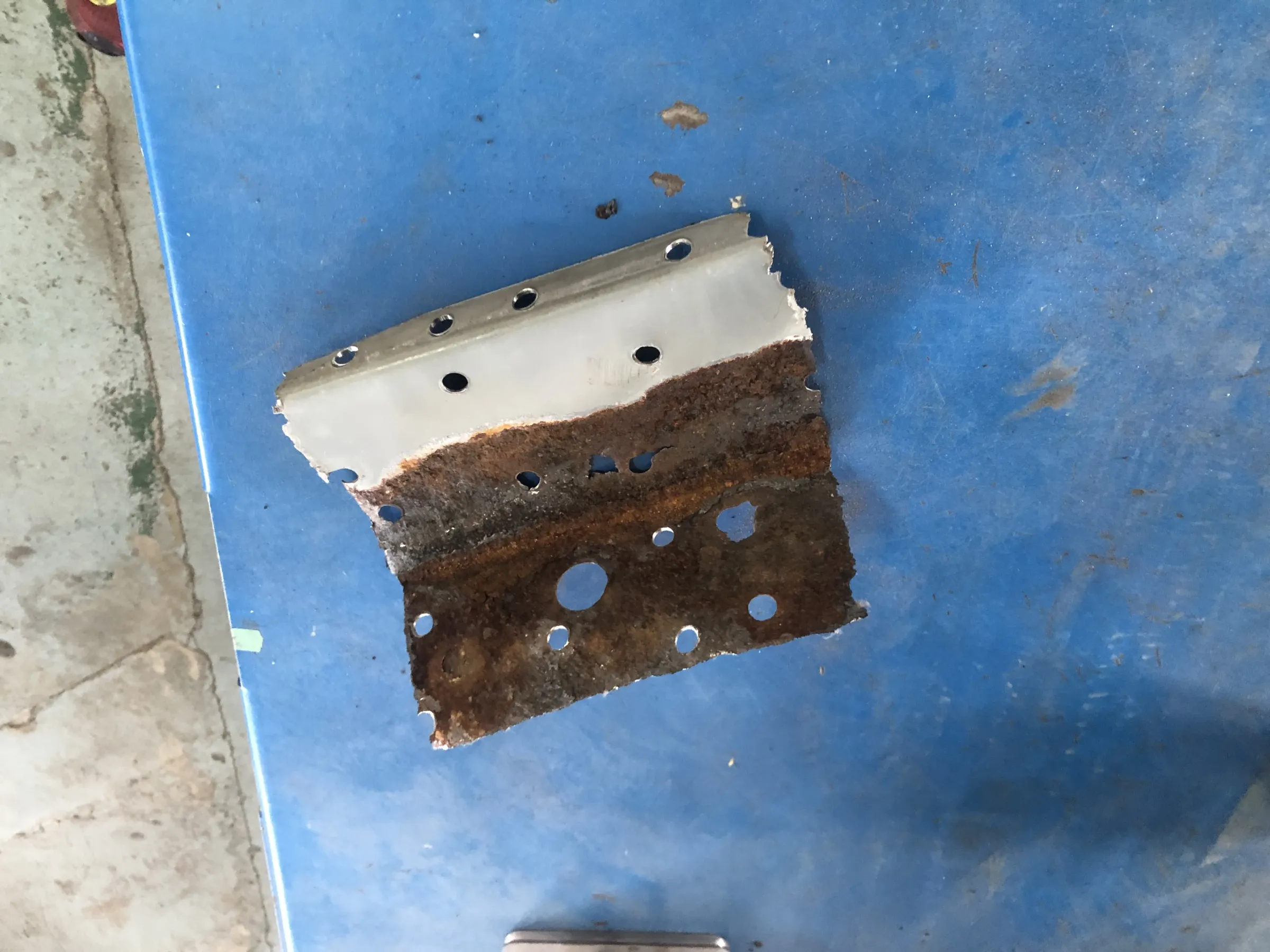

アウターパネル、補強のホースメントともに
厚さ１．６ミリある鋼板が錆びて
ボロボロ状態、、、、。
インナー側にあるホースメントパネル、
穴開いており、広範囲に腐食ある状態、、。
アウターパネルがダメなのはまだ良いのだが、
このインナー側のホースメントパネルは、
前から後ろまであるので、
物理的にカット交換は出来ません、、。
部品図片手に骨格部の組み立て順序
確認しますと、フレームが一番最初に
取り付けされておりますので、
色々とお客様と考えましたが、
左右共フレームとフェンダーエプロン
全交換になりました、、、。
過去に事故歴もないのに、
ここまで腐食しているとは、。。
参りました。
トホホ。。。
NB8C ロードスタークーペ
オールペイント作業

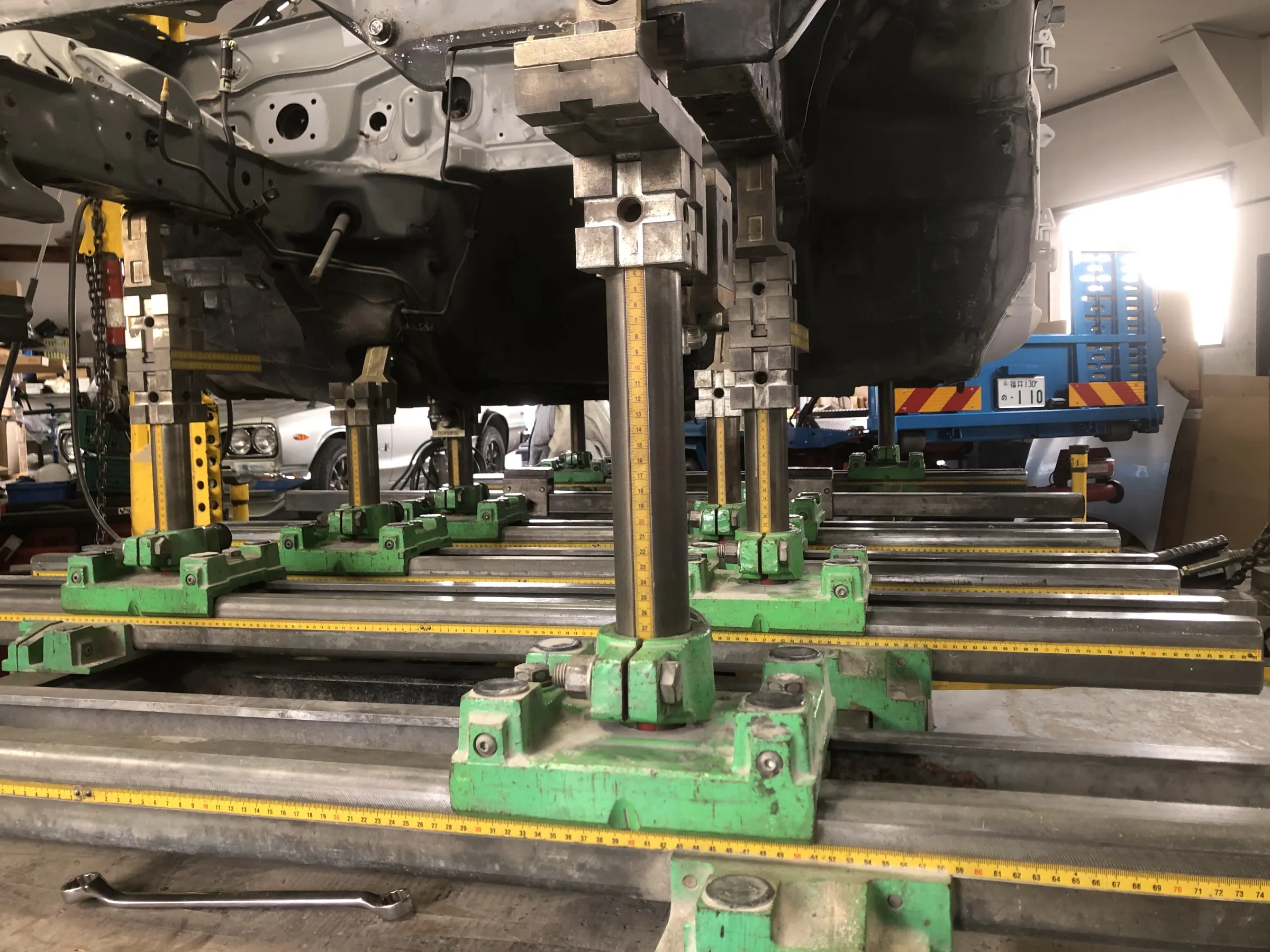

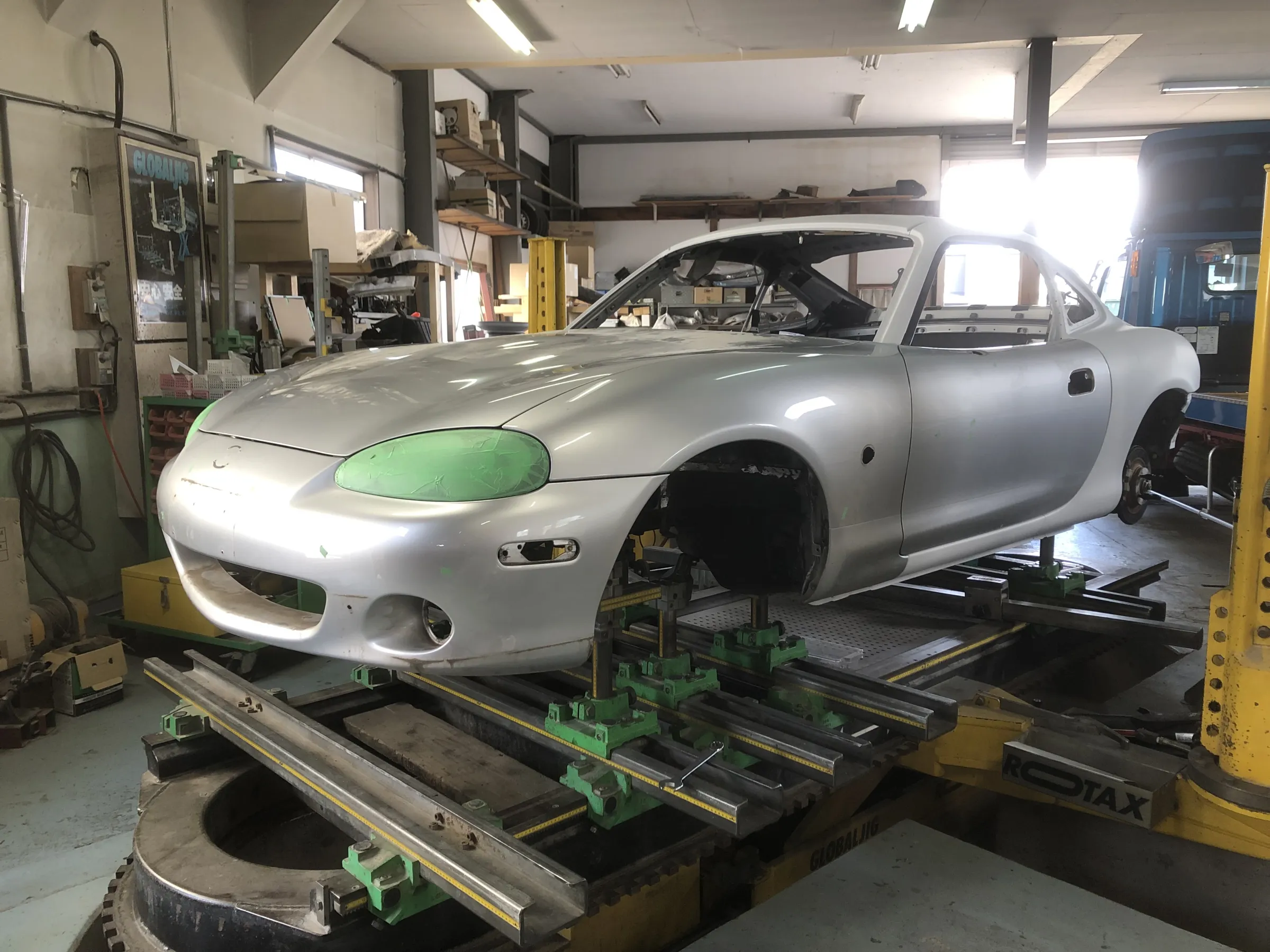

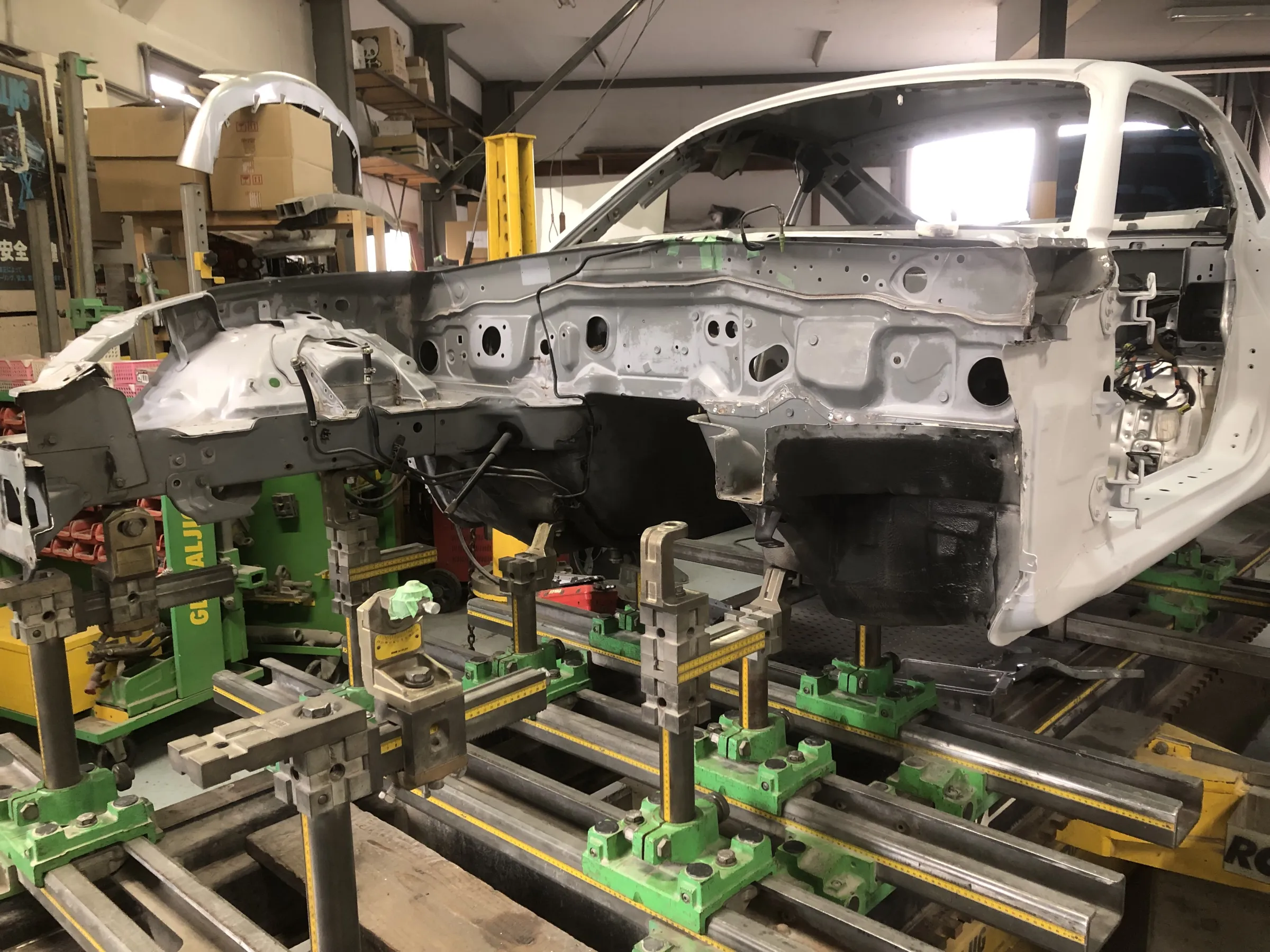

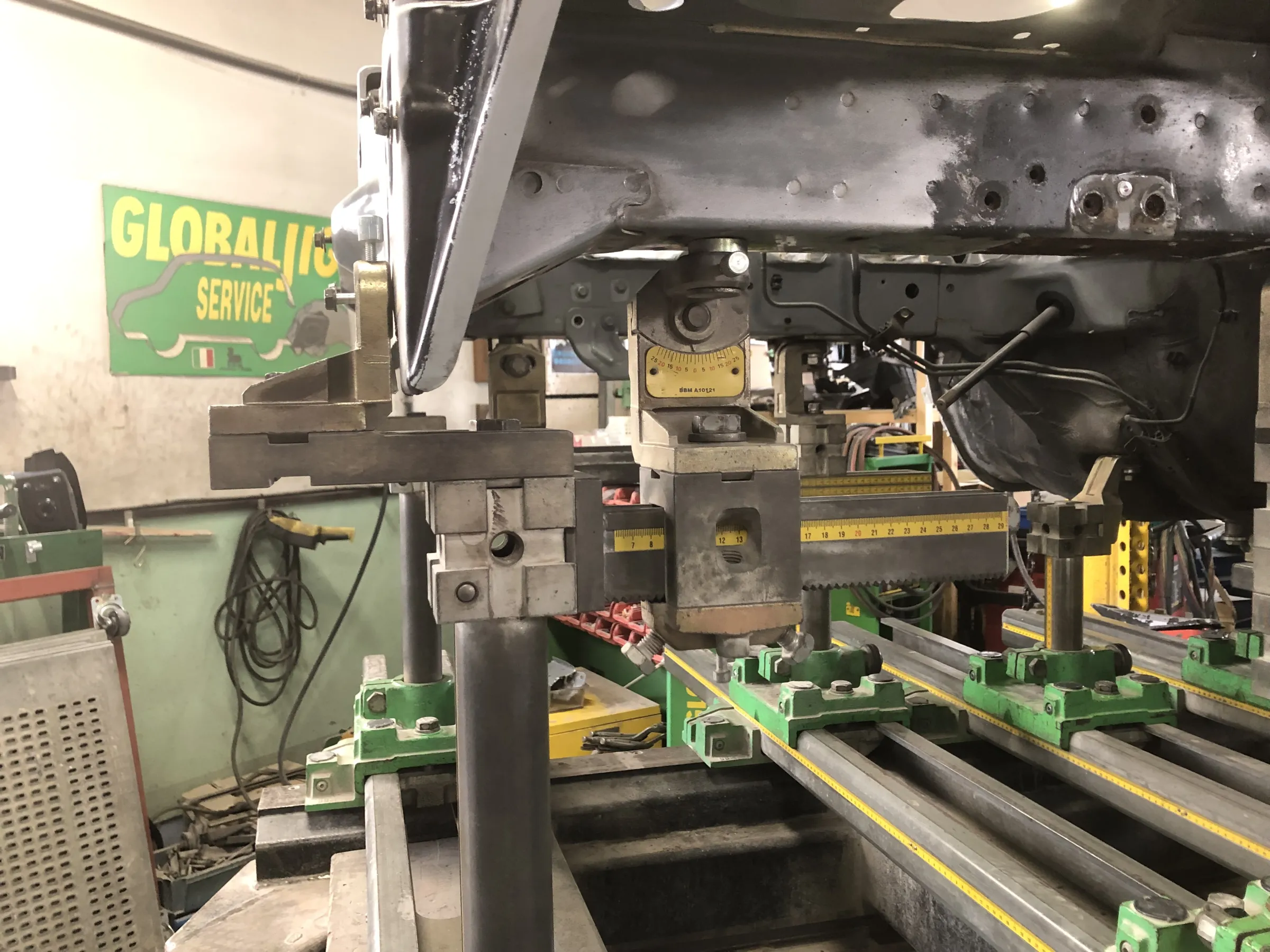

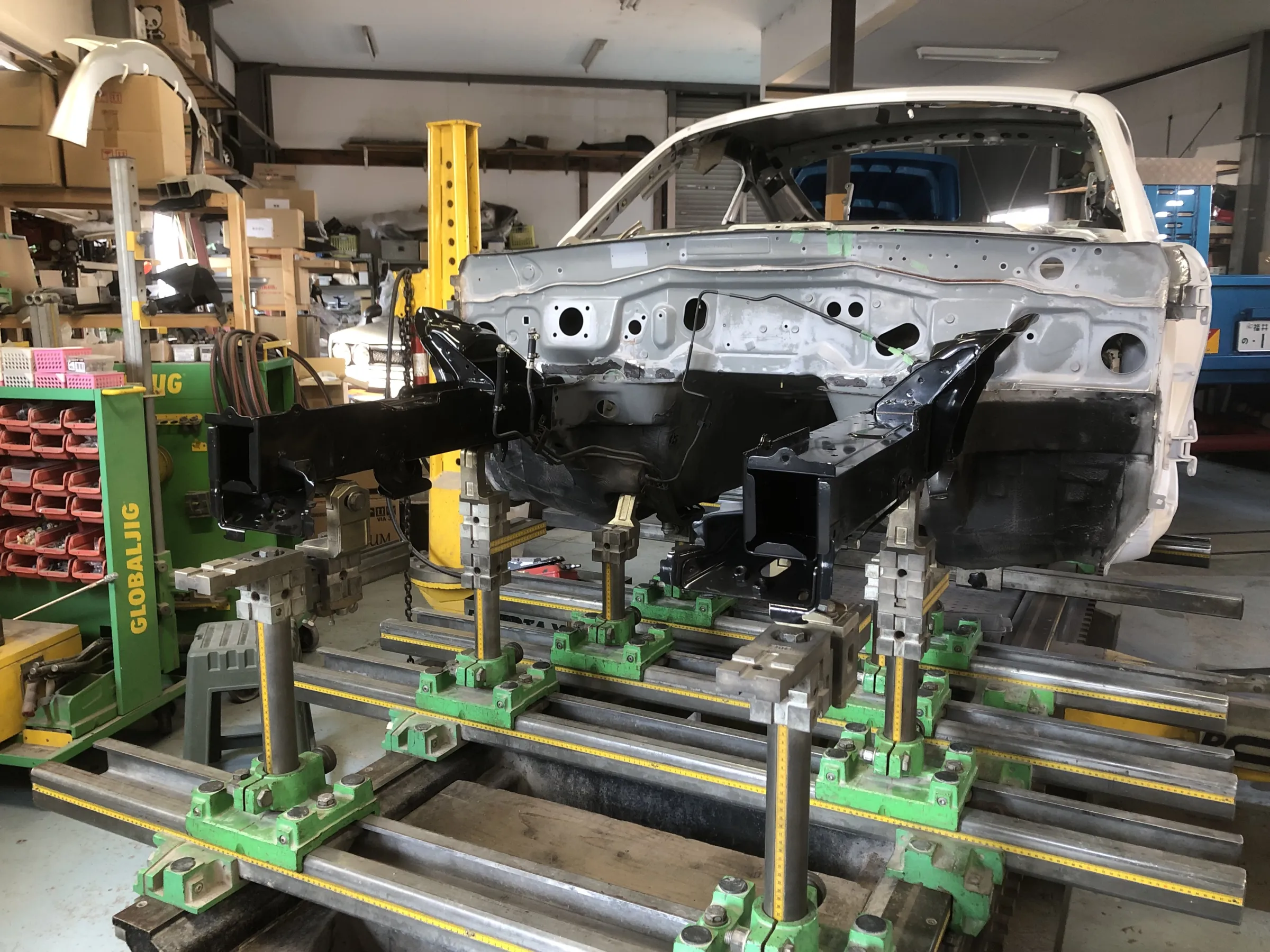

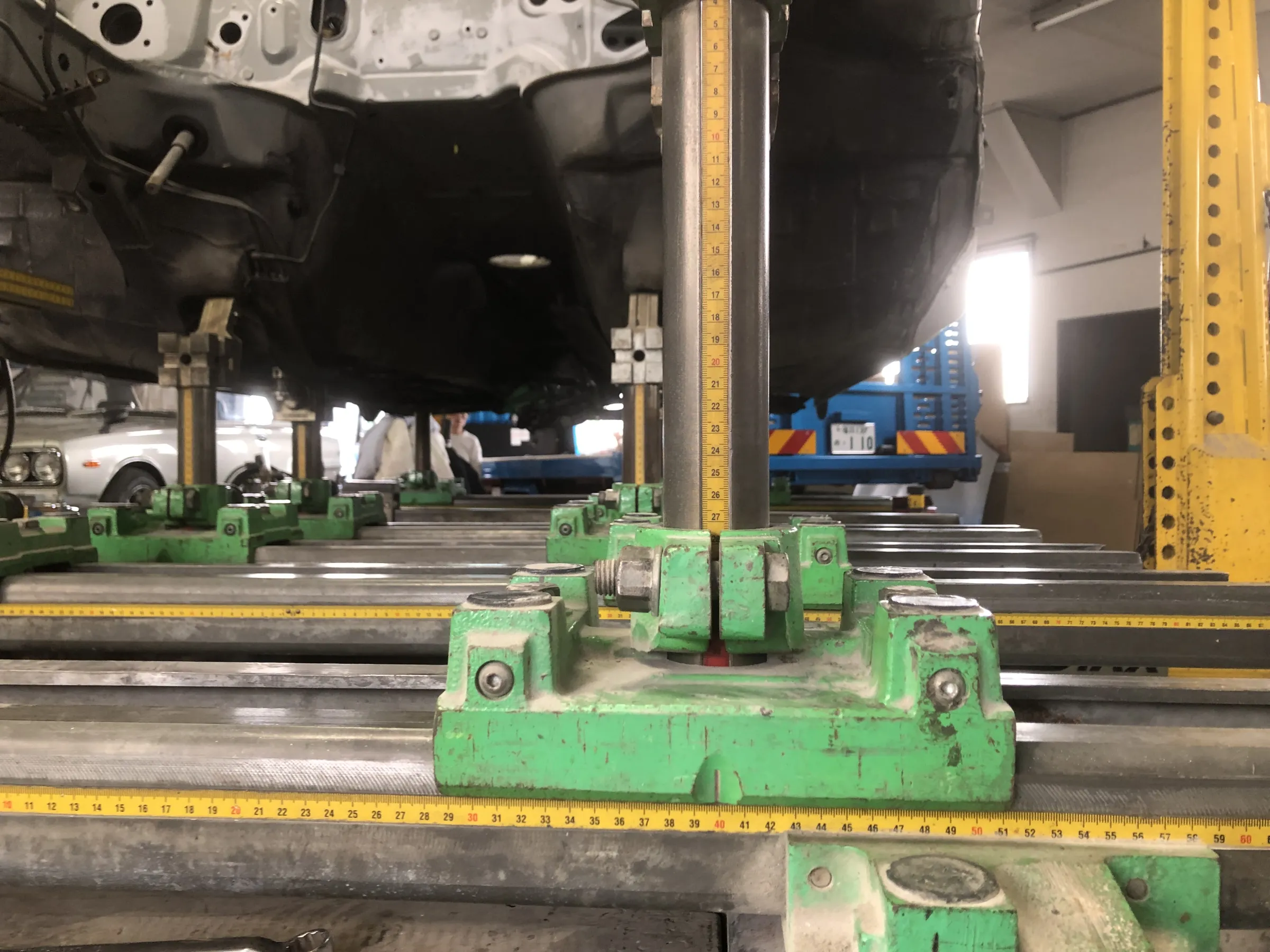

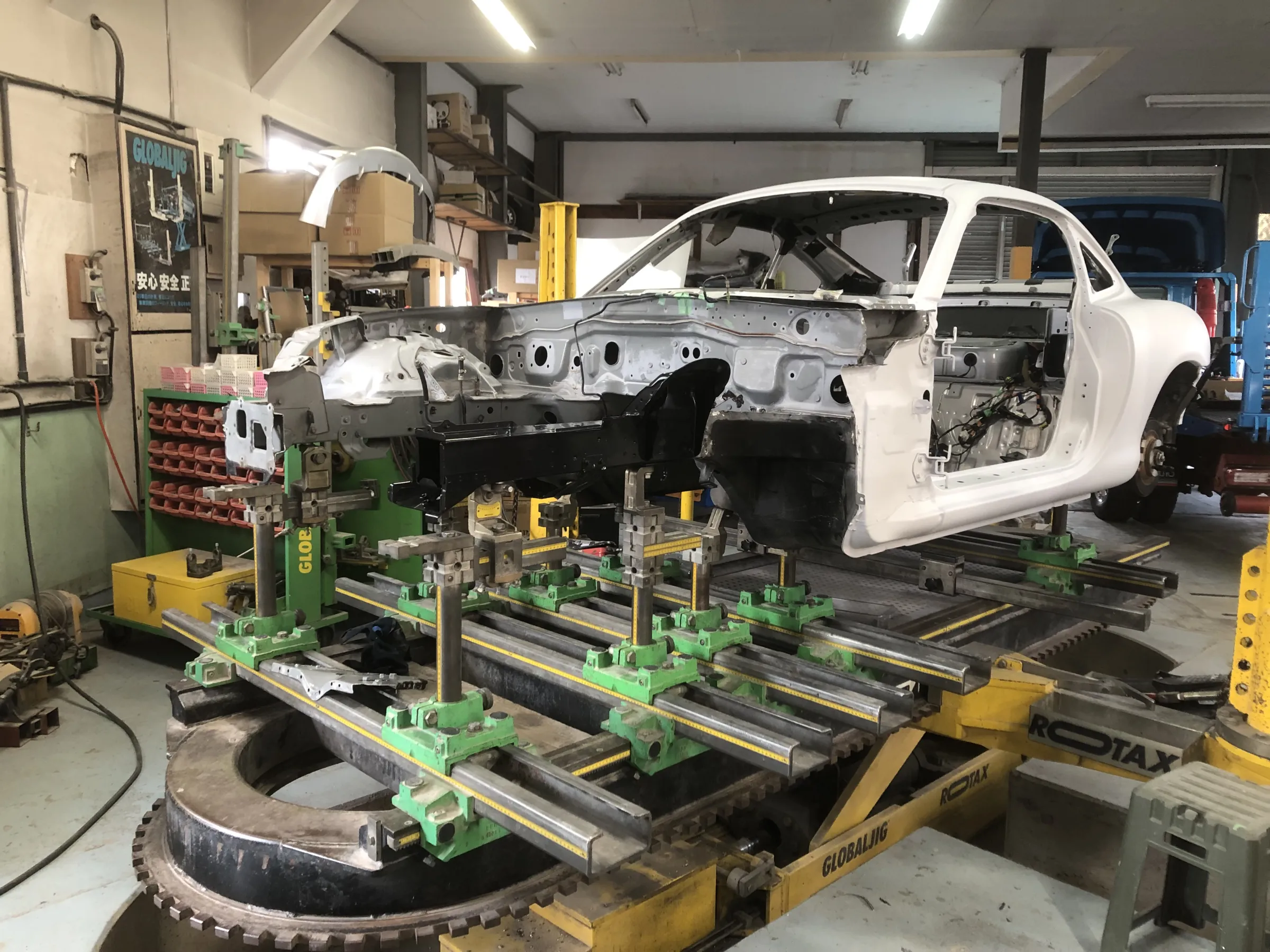

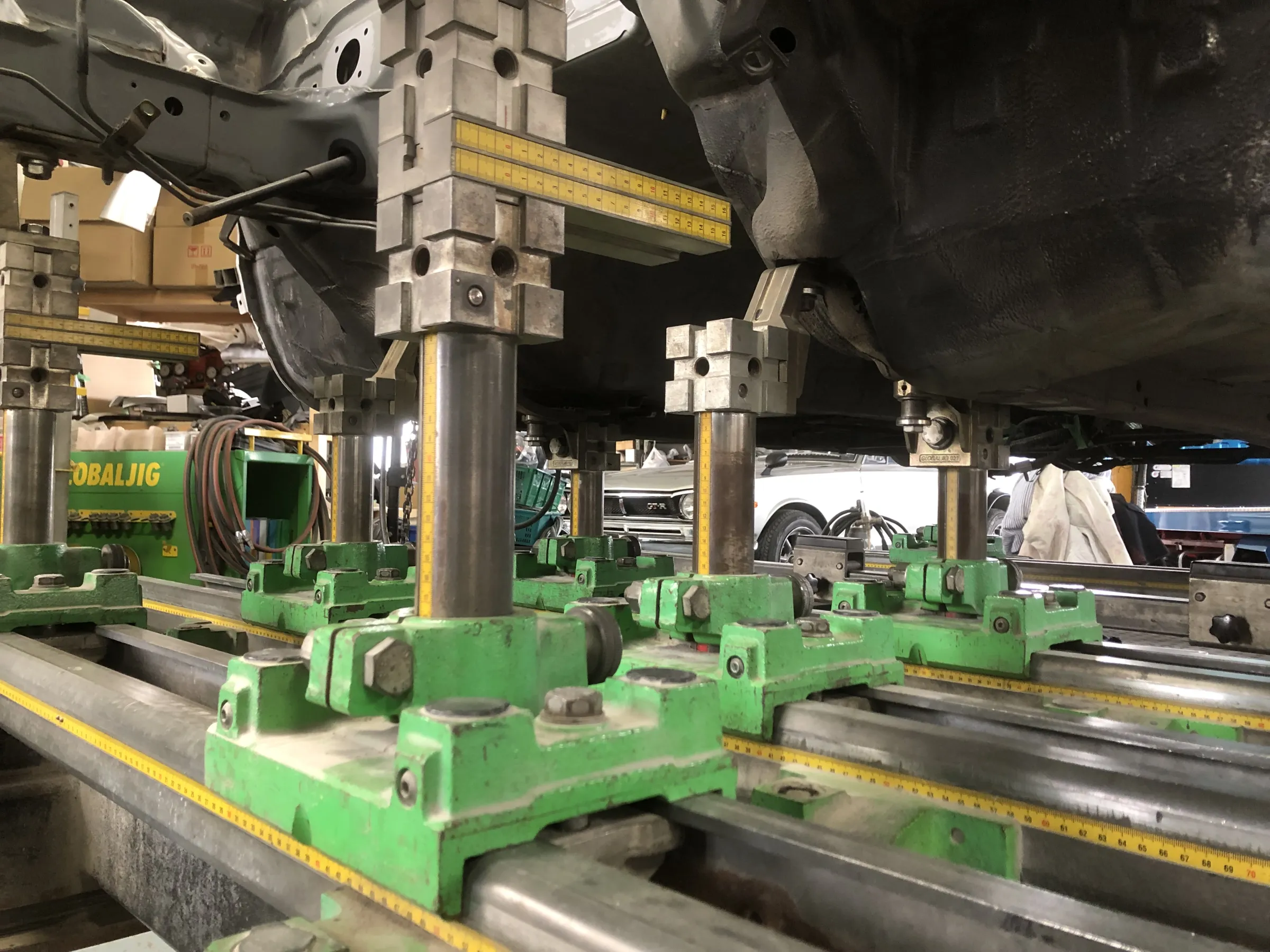

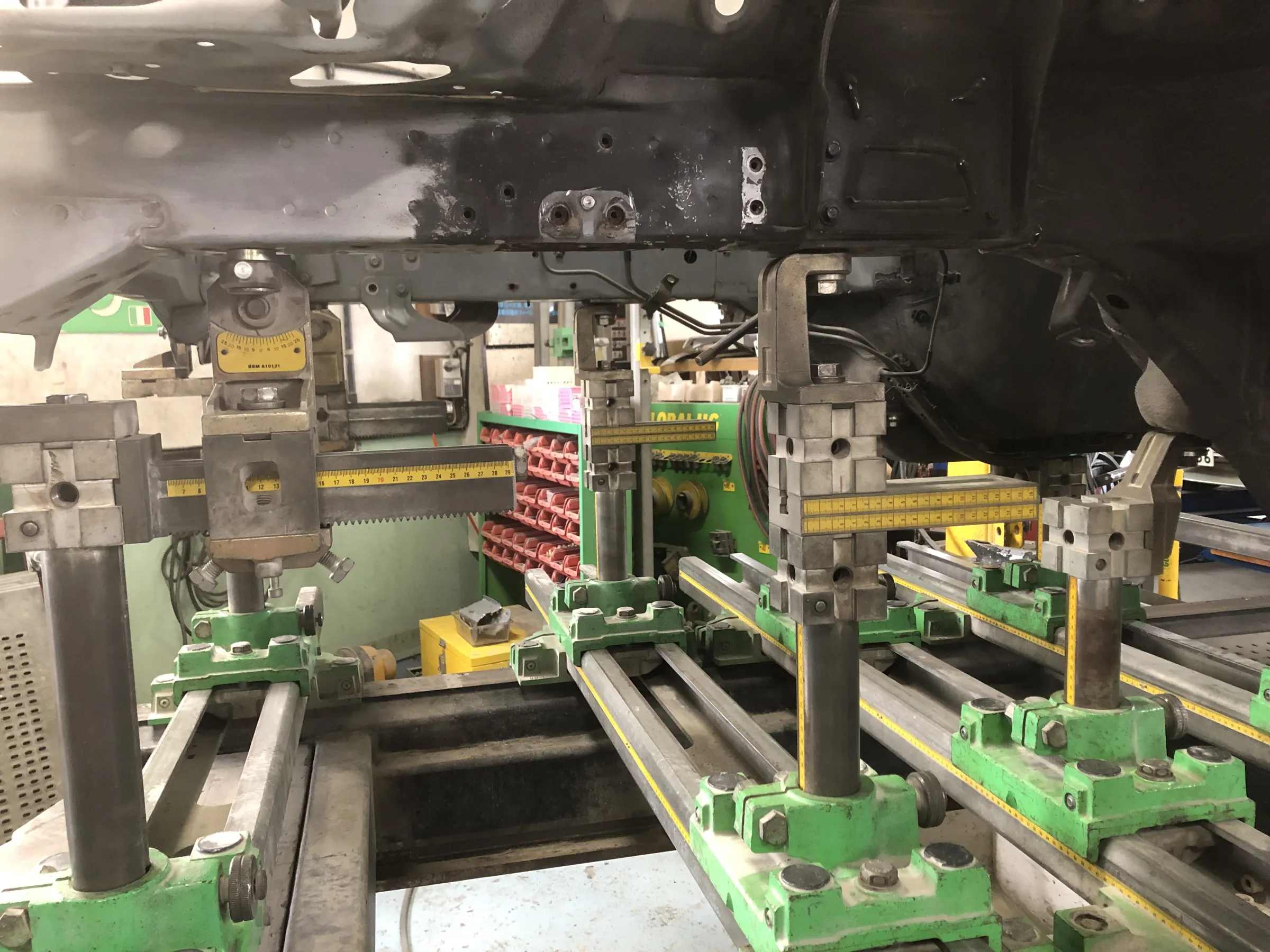

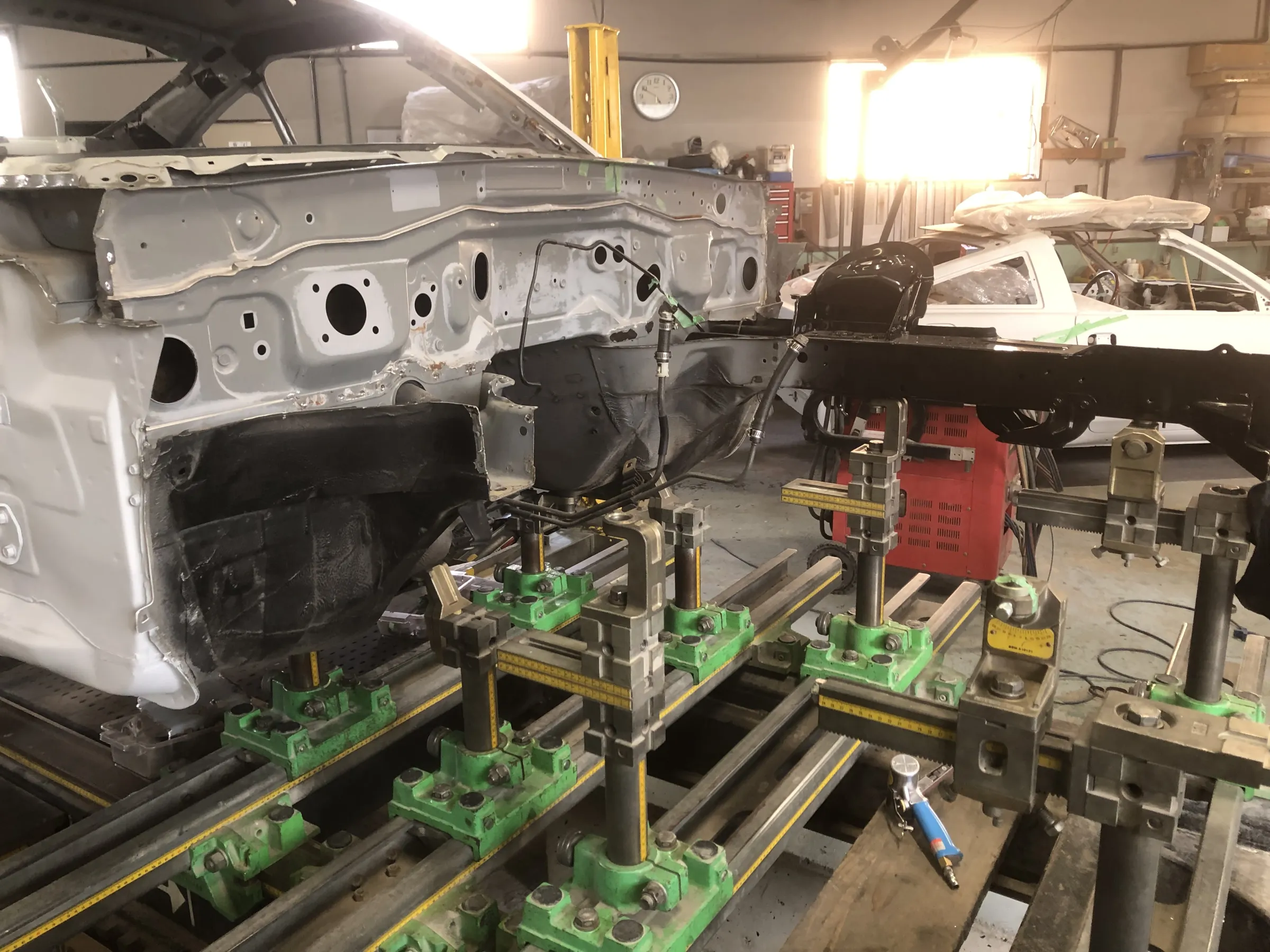

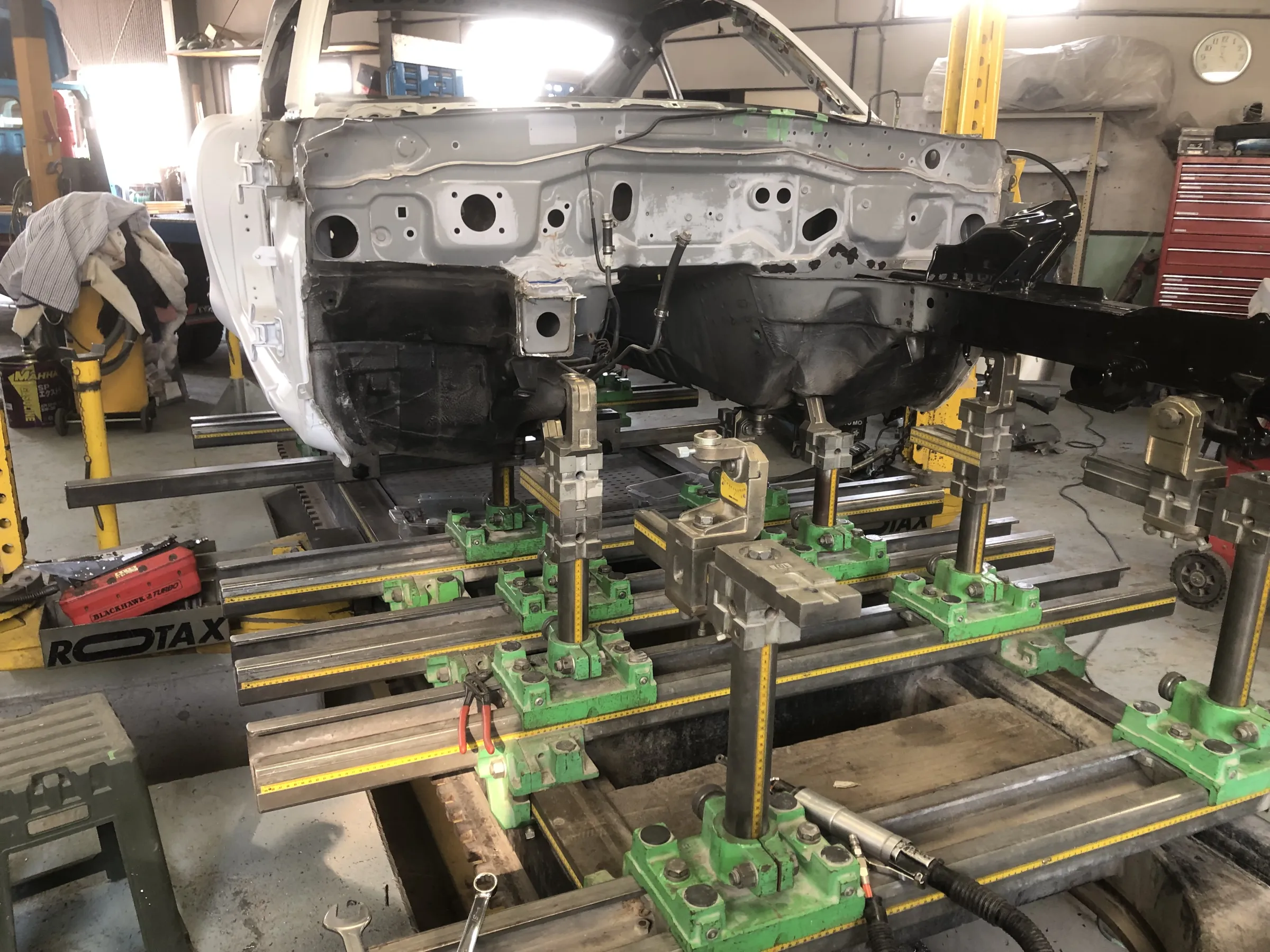

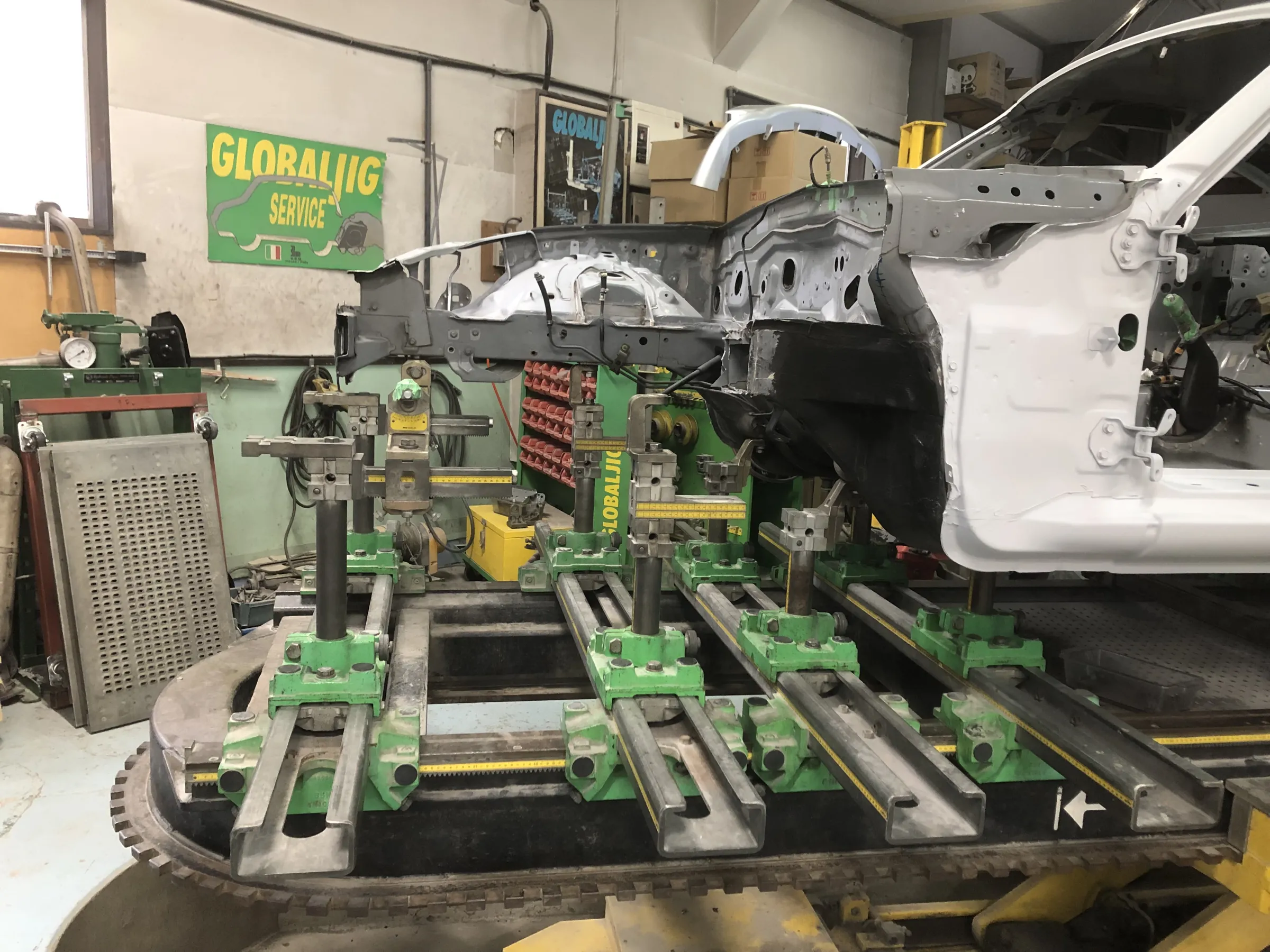

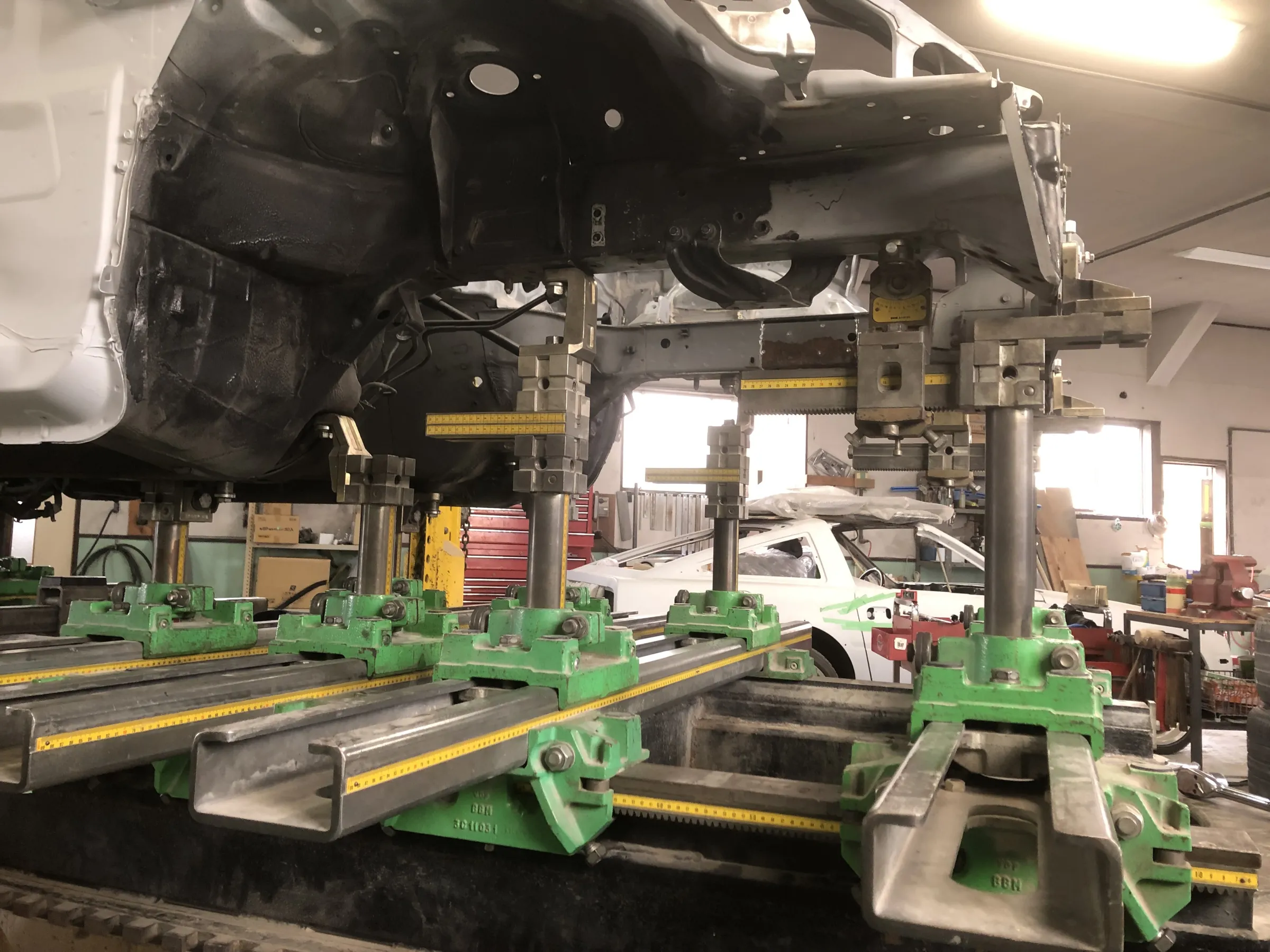

フレーム交換の為、

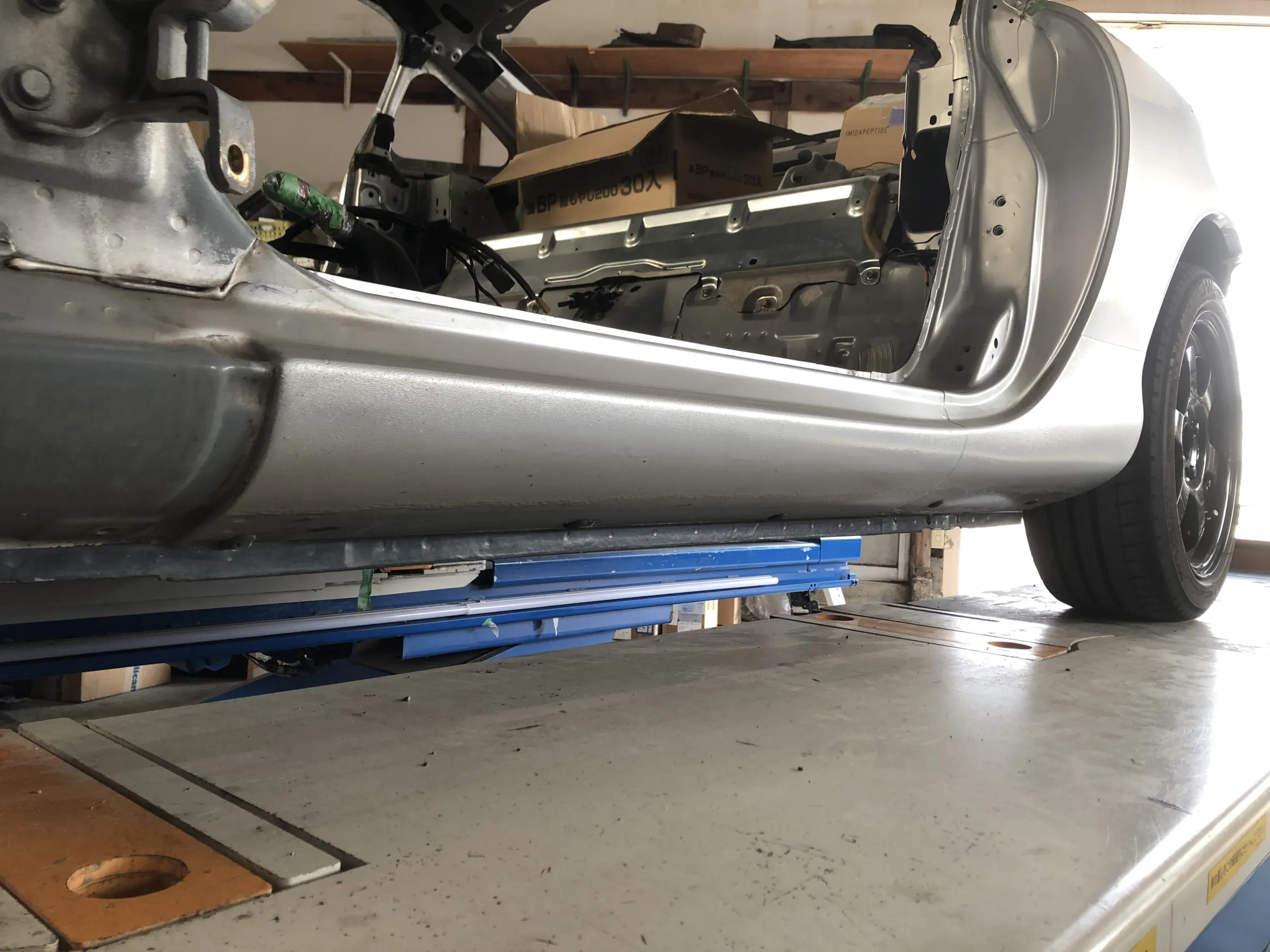

グローバルジグにセットしました
ロードスタークーペ

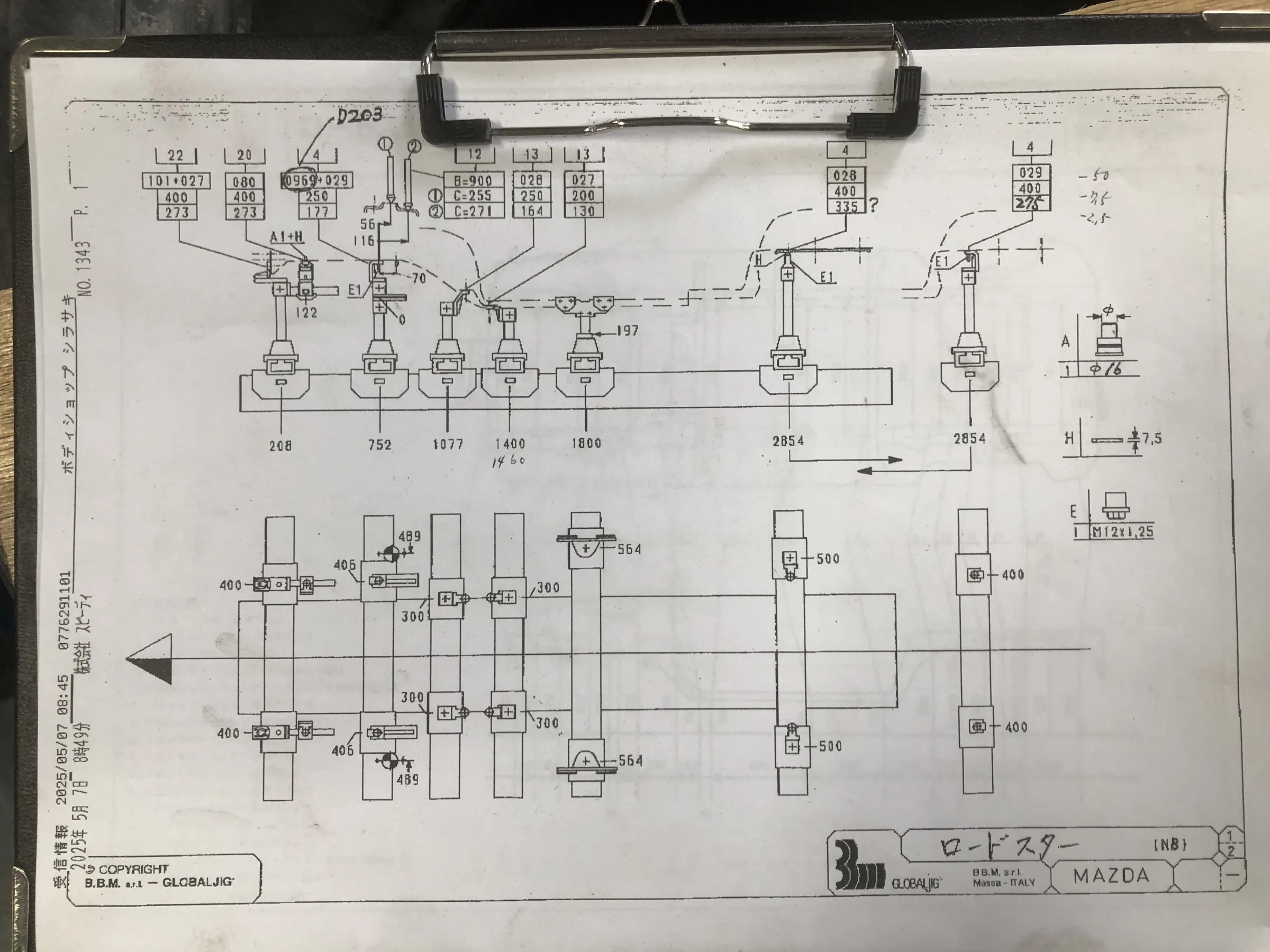

グローバルジグ専用チャートを使い
ジグを組み立てて車をセット。
普通の型紙ますと何が記載されているのか
全く意味不明なものだと思いますが。(笑)
ジグとは基本的に、
ロアアームやメンバー取り付けされております
強度ある所をジグ固定箇所して
各部ポイント箇所の高さ 幅 長さ 角度を
計測したり、ジグを使いフレーム修正もので
今回の作業ですと、交換しますフレーム
取り付け位置の為のジグ固定。

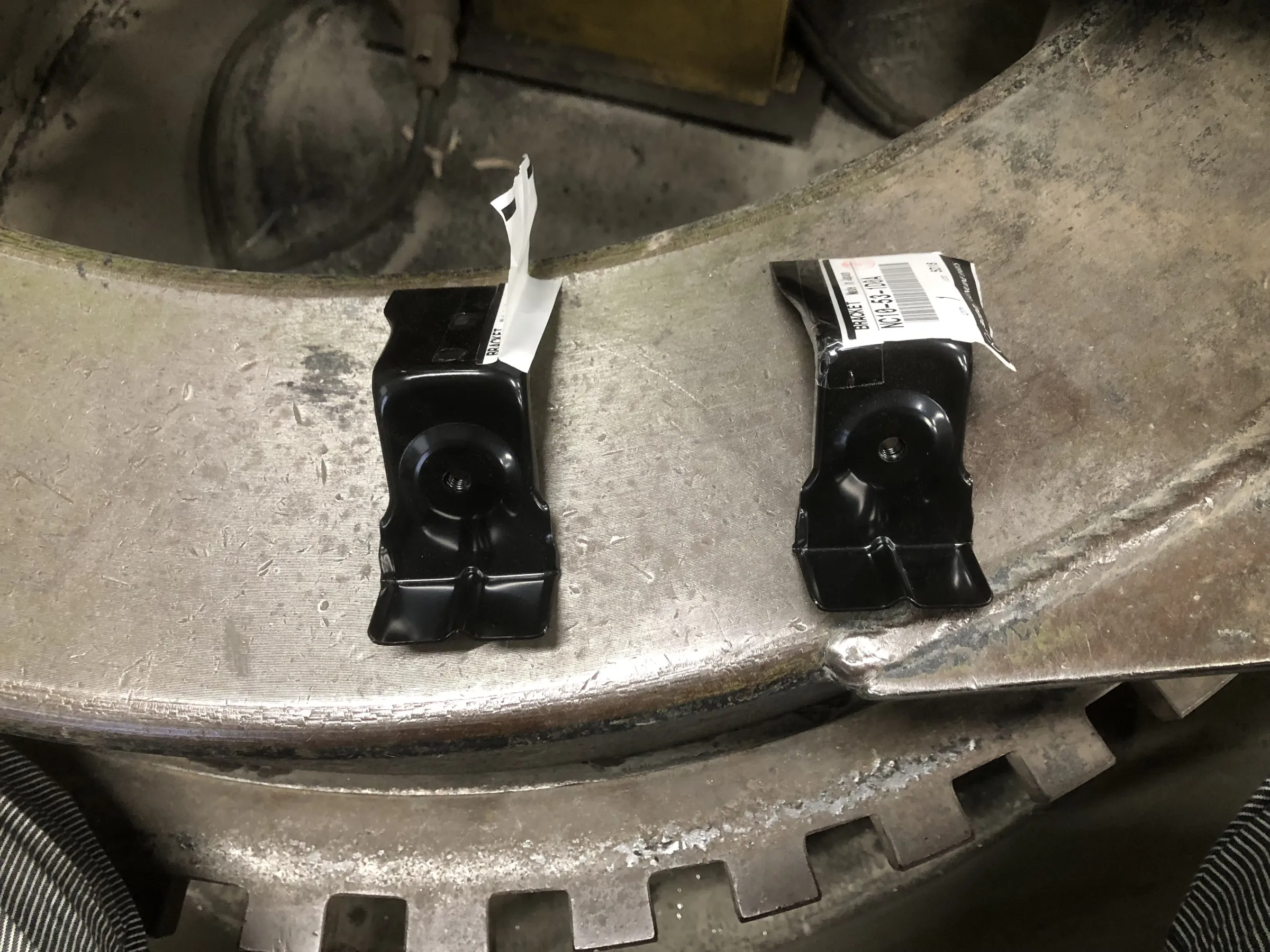

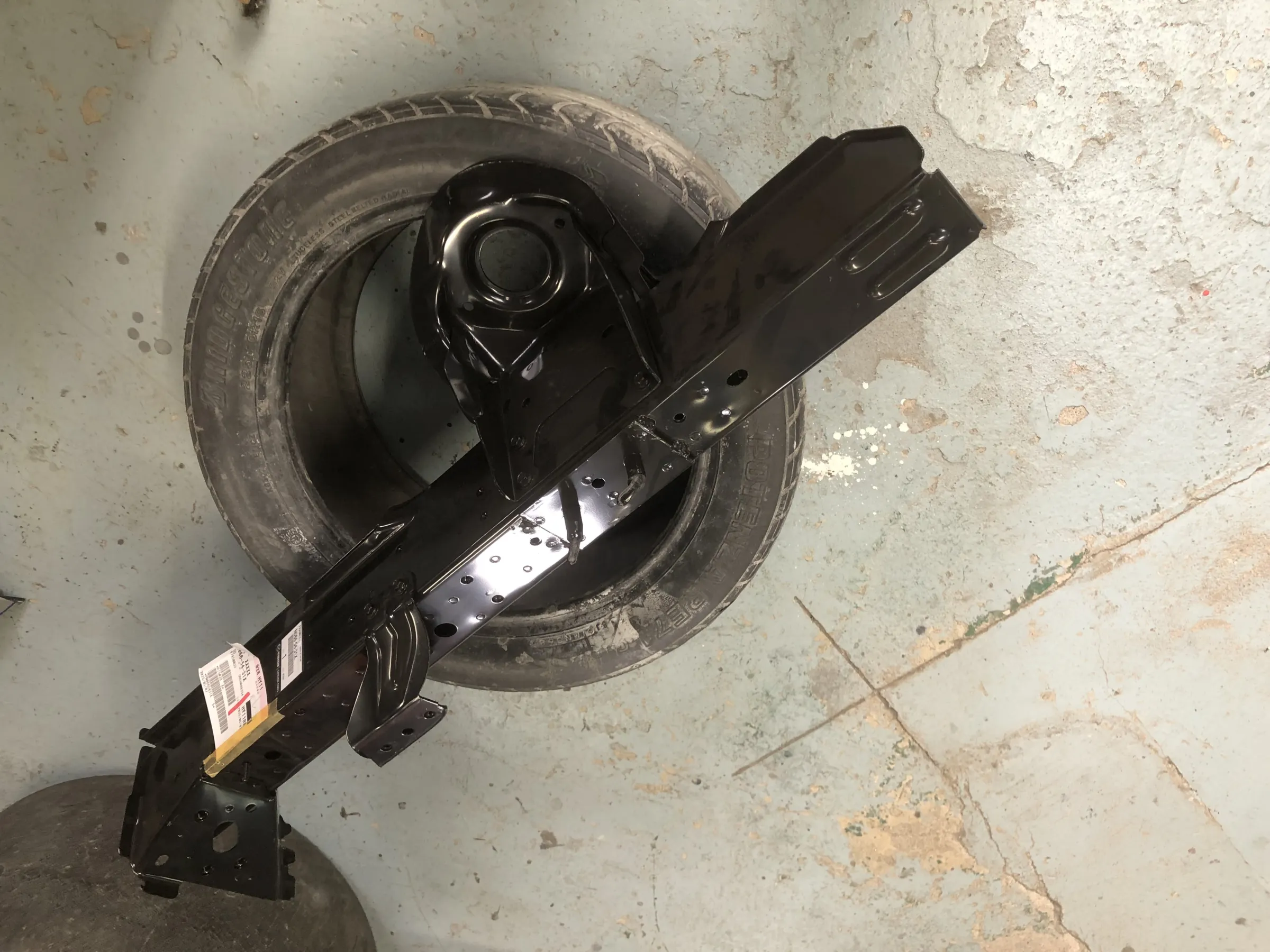

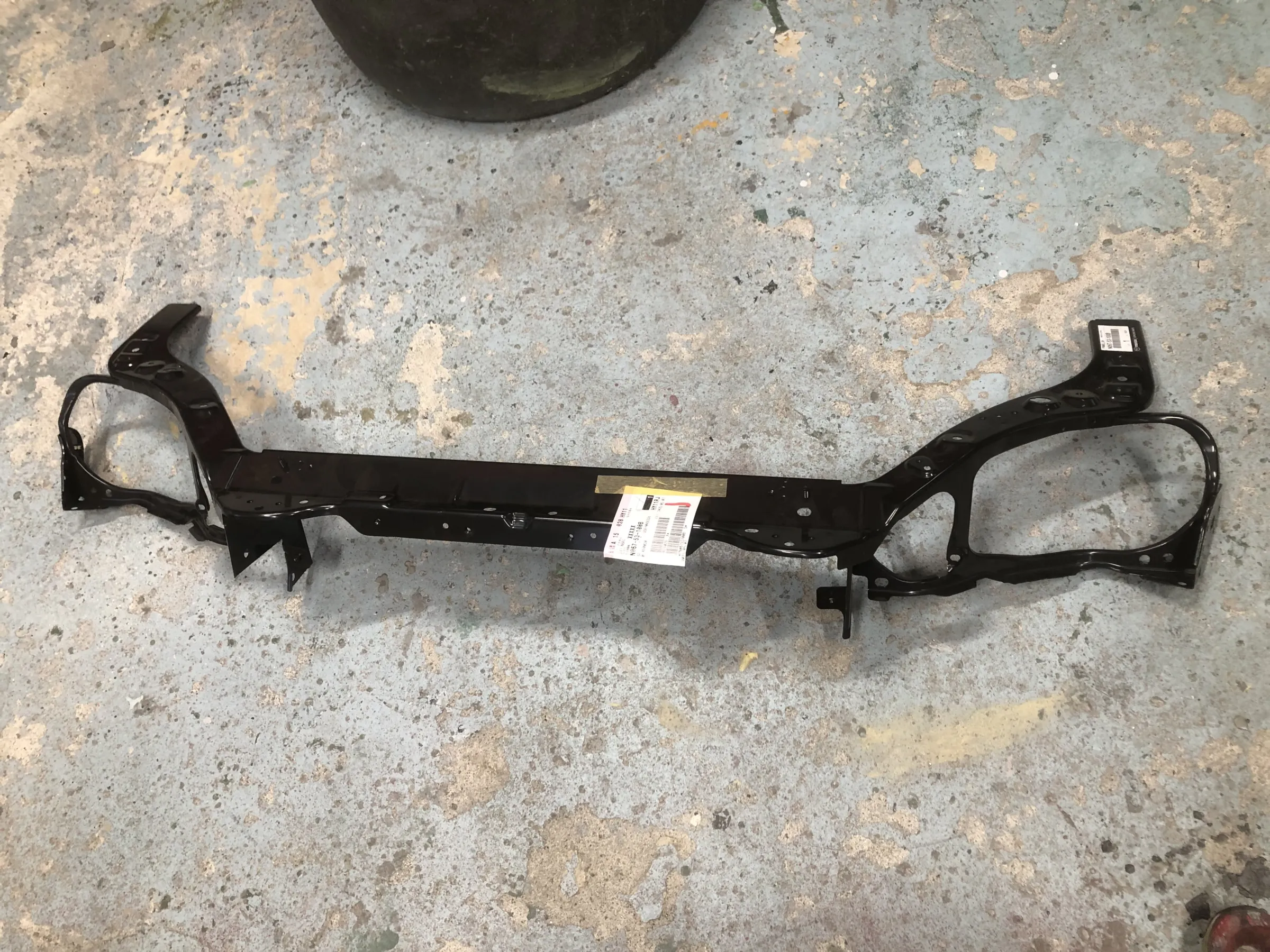

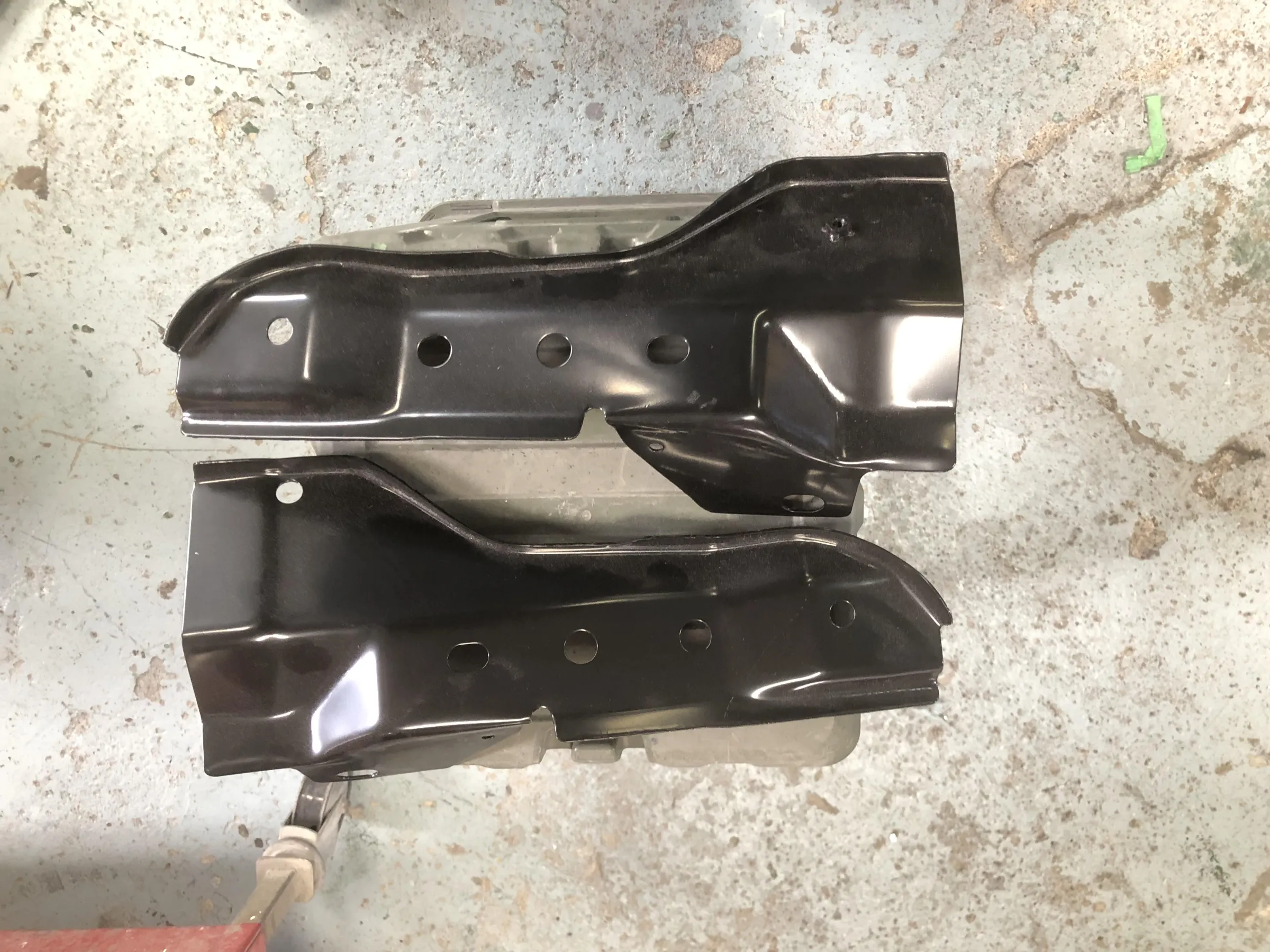

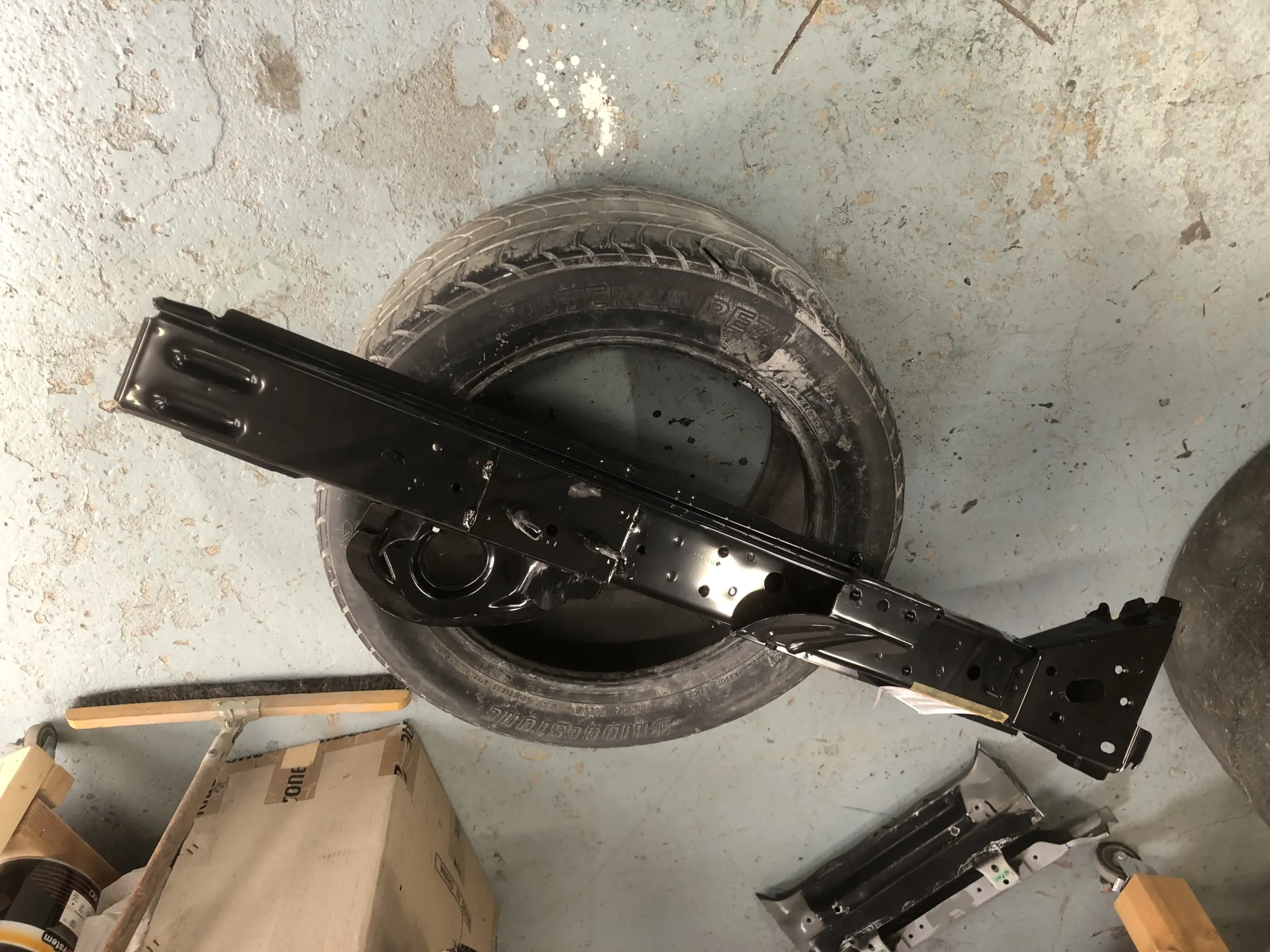

これらが今回交換しますロードスターの
新品部品です。

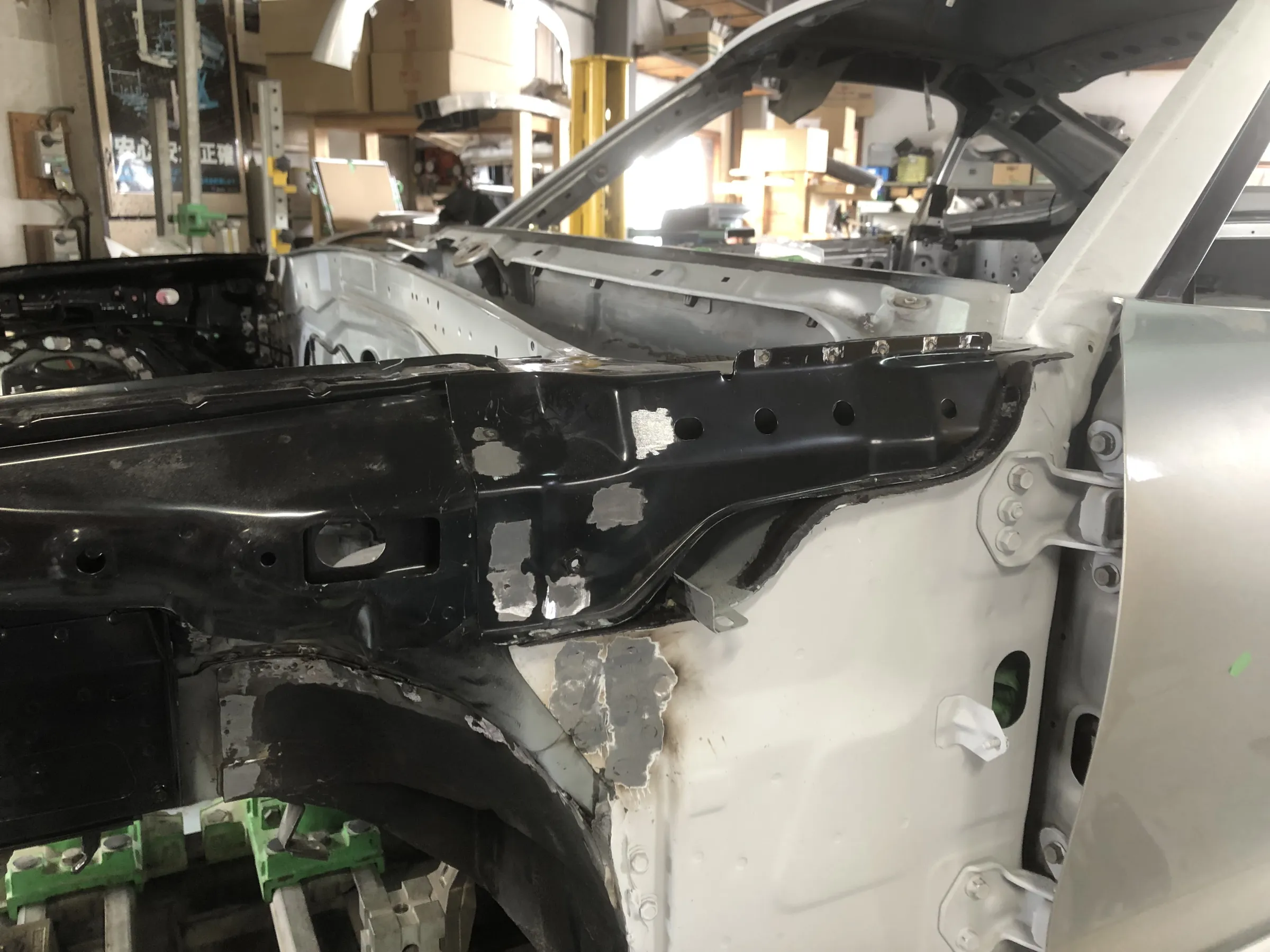

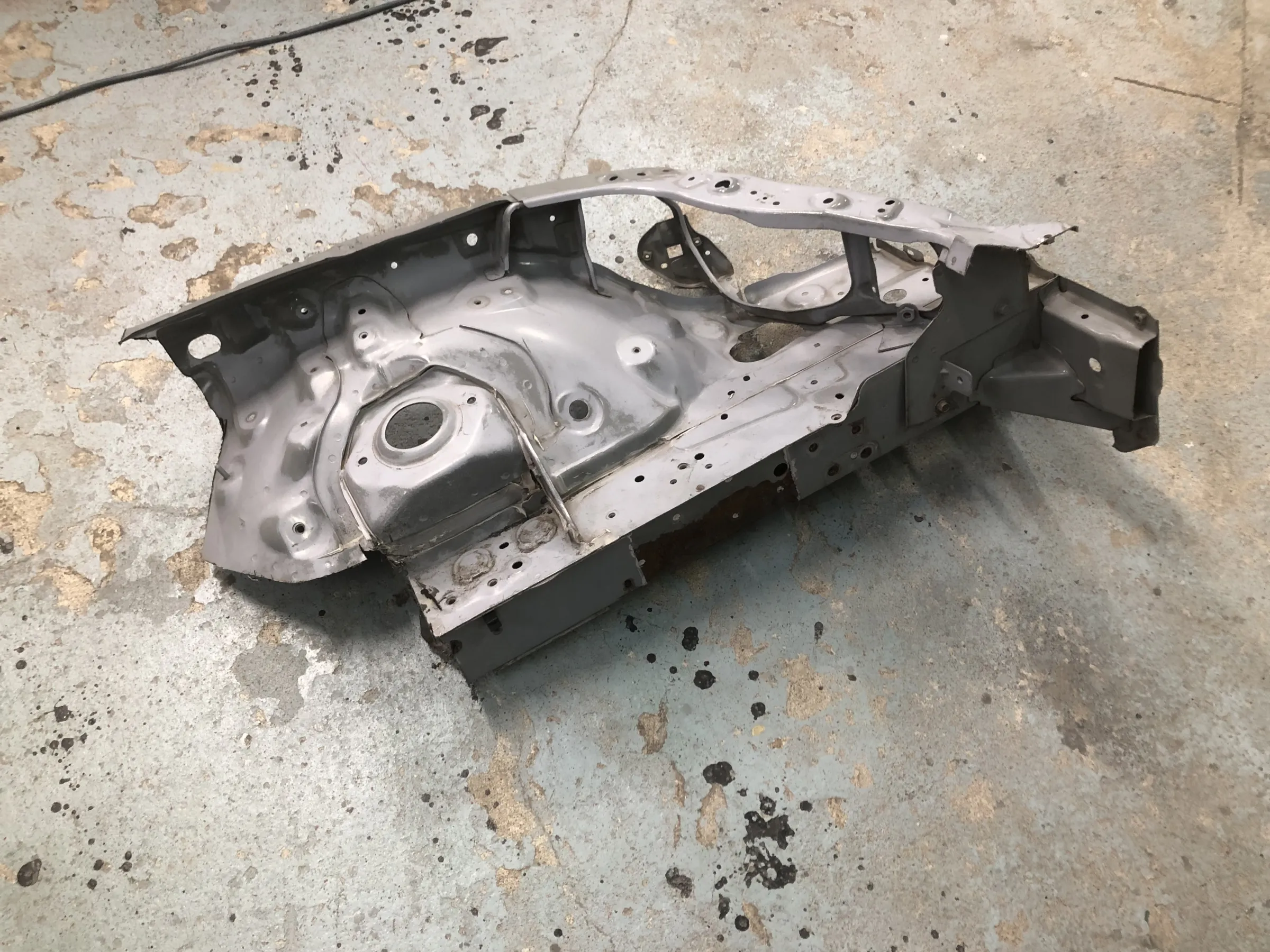

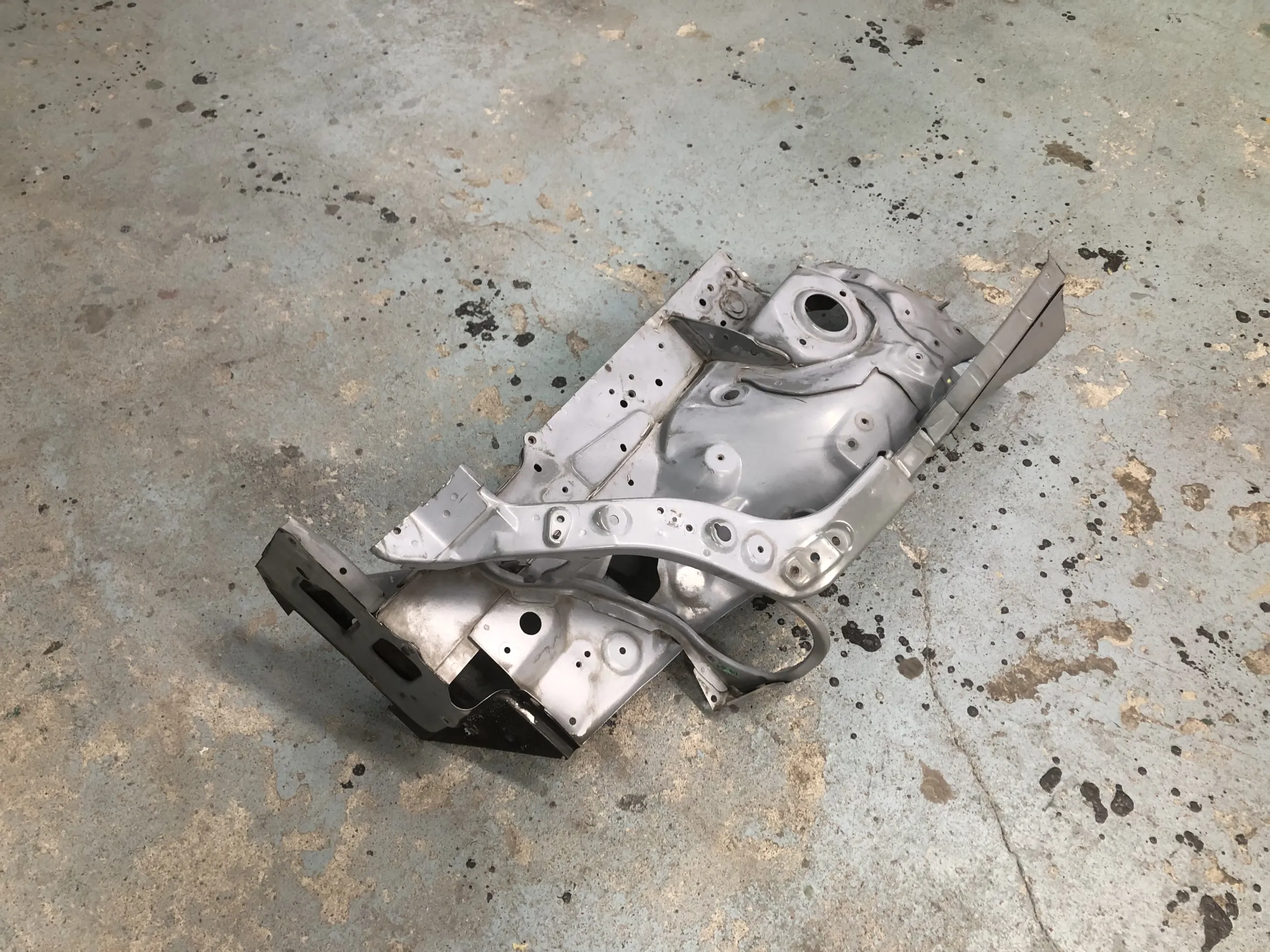

まずは左側からの作業で、
フェンダーエプロンとフレームを
カットし取り外し～。

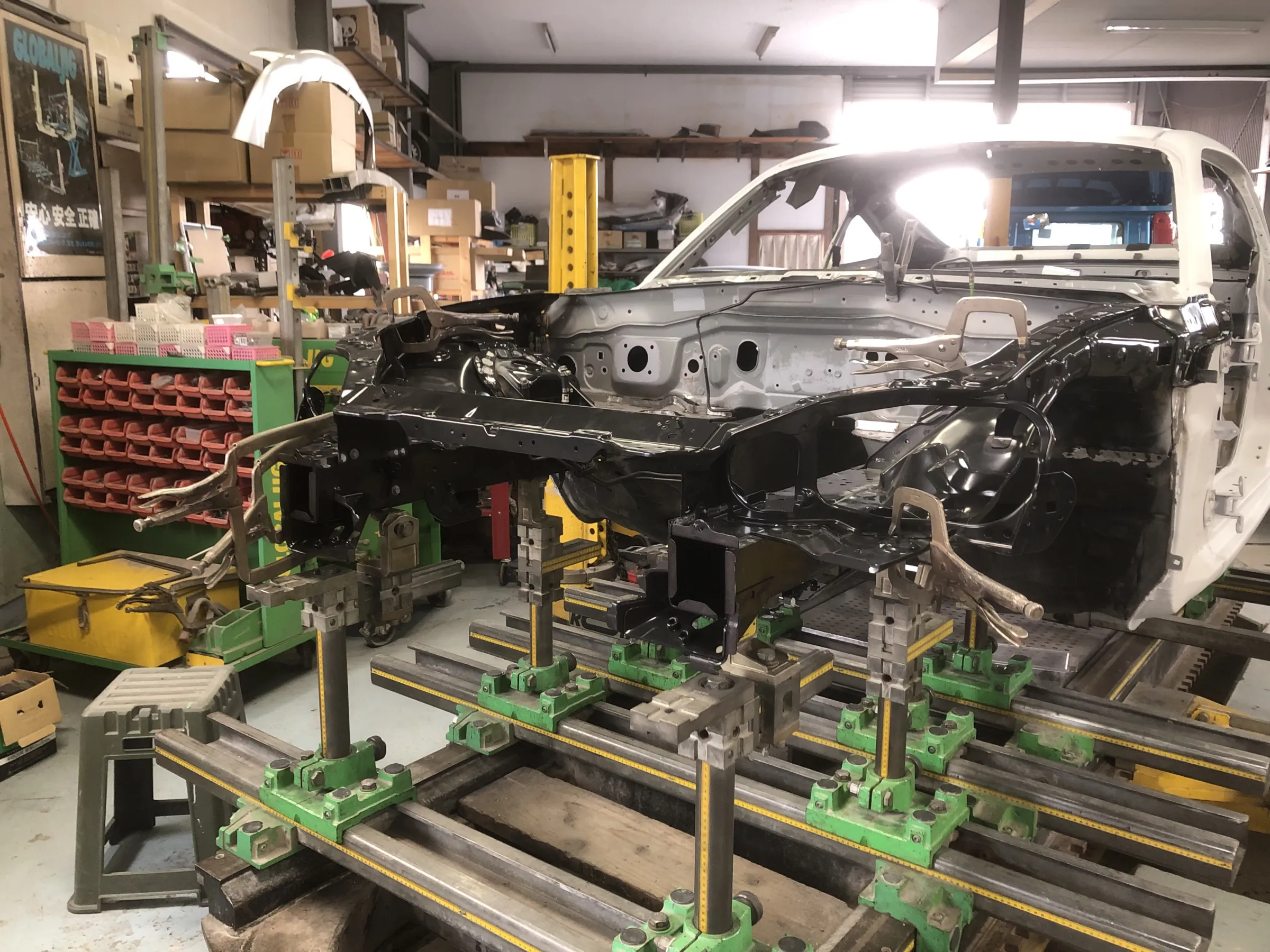

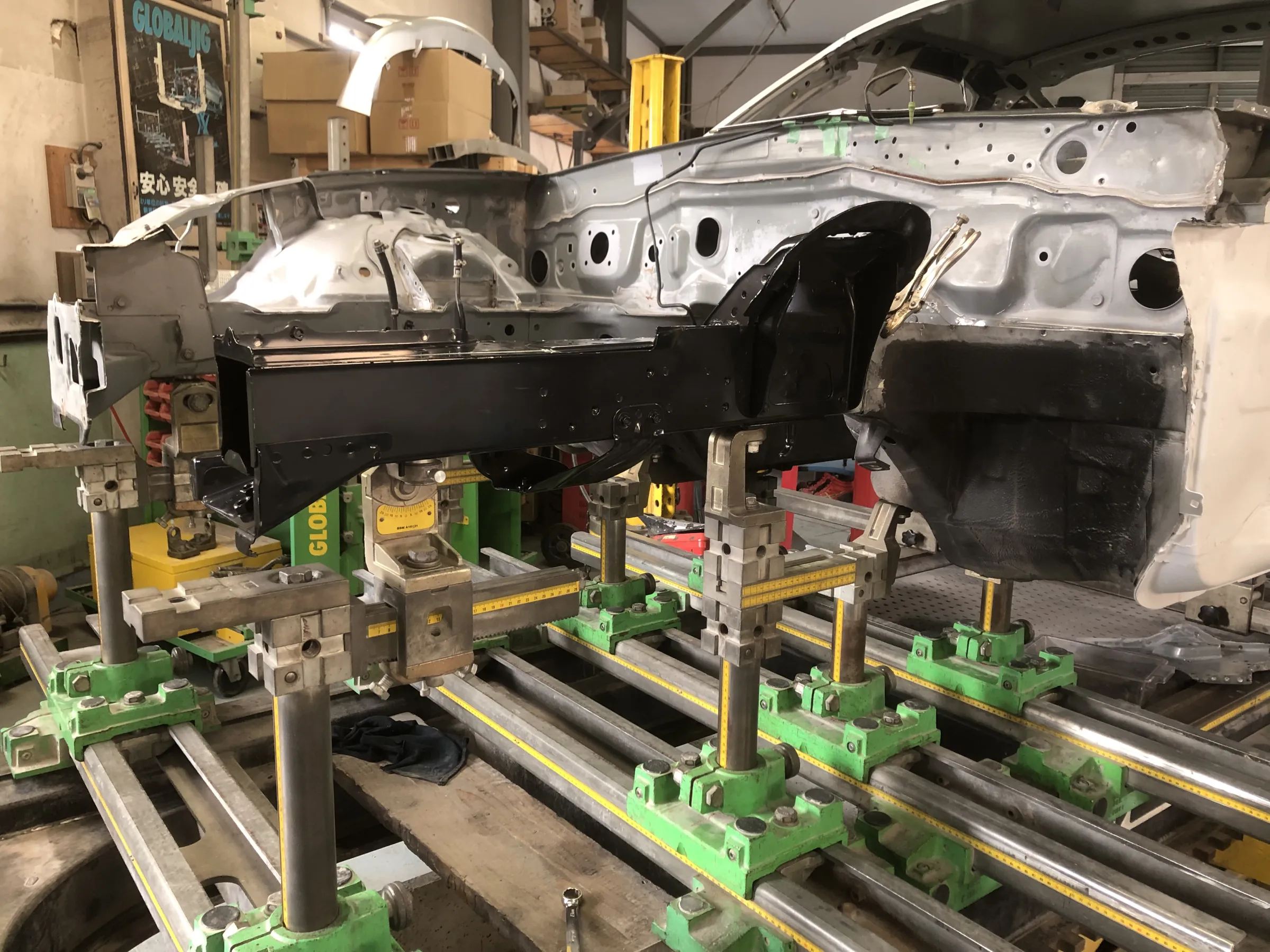

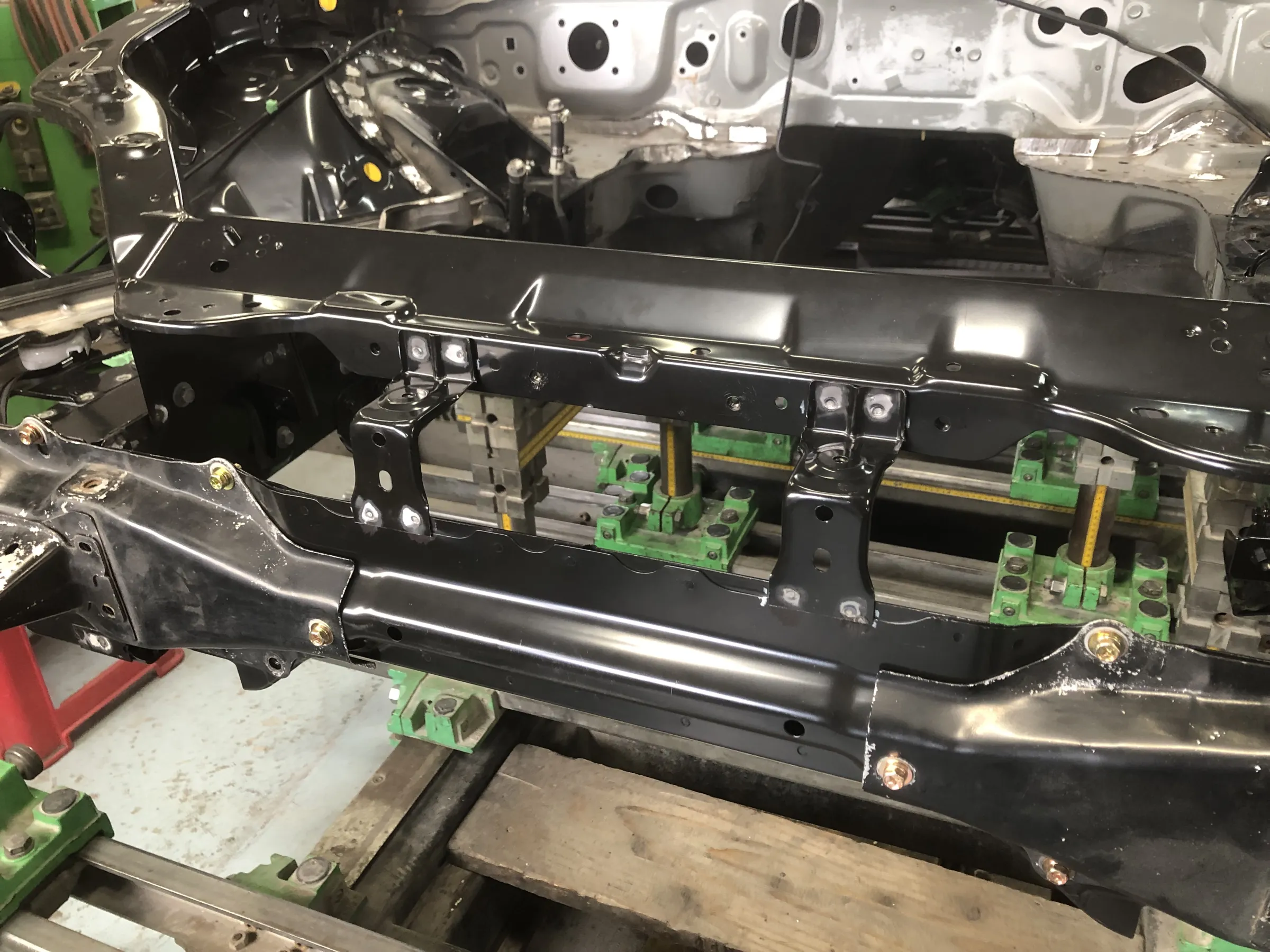

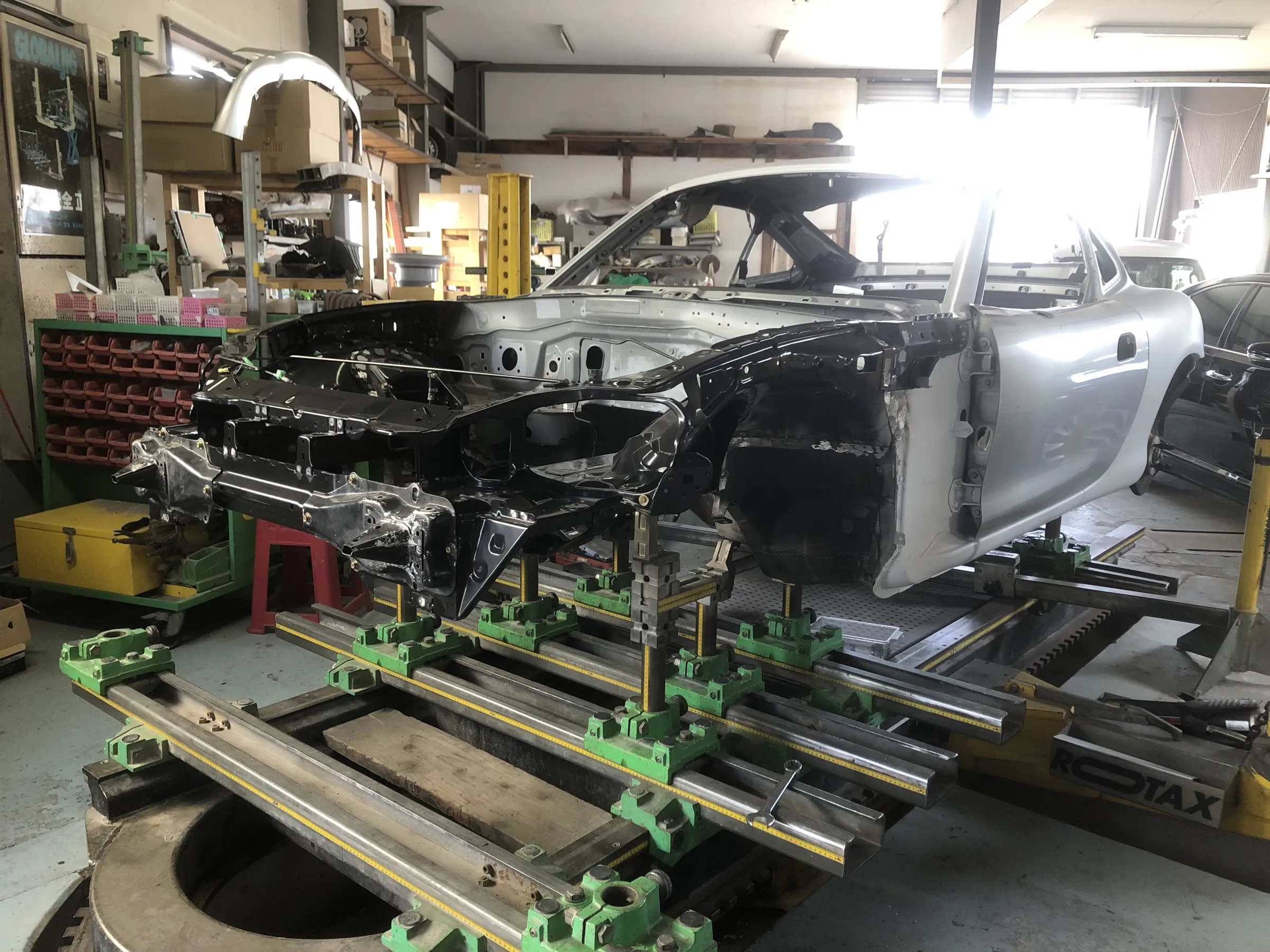

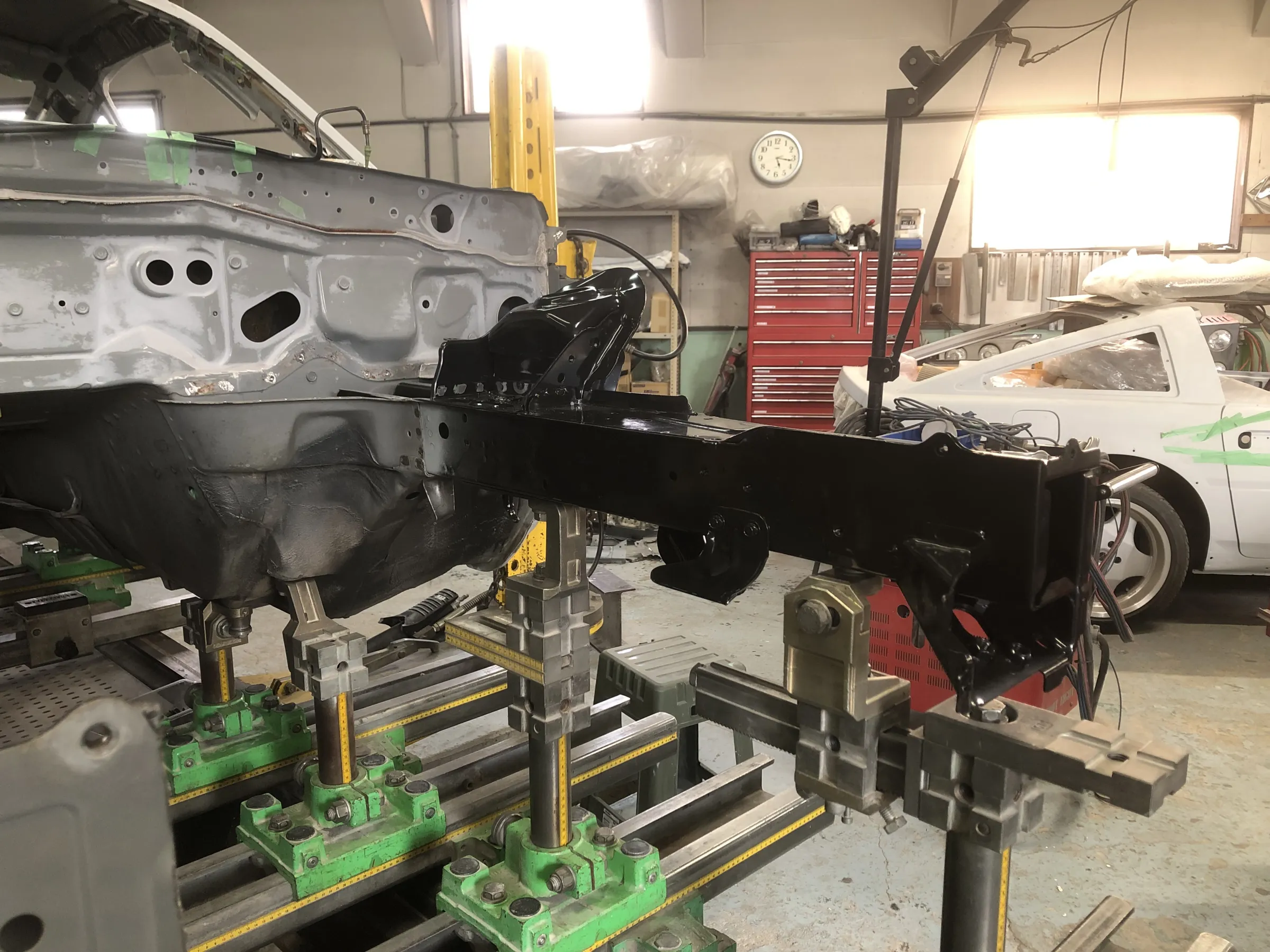

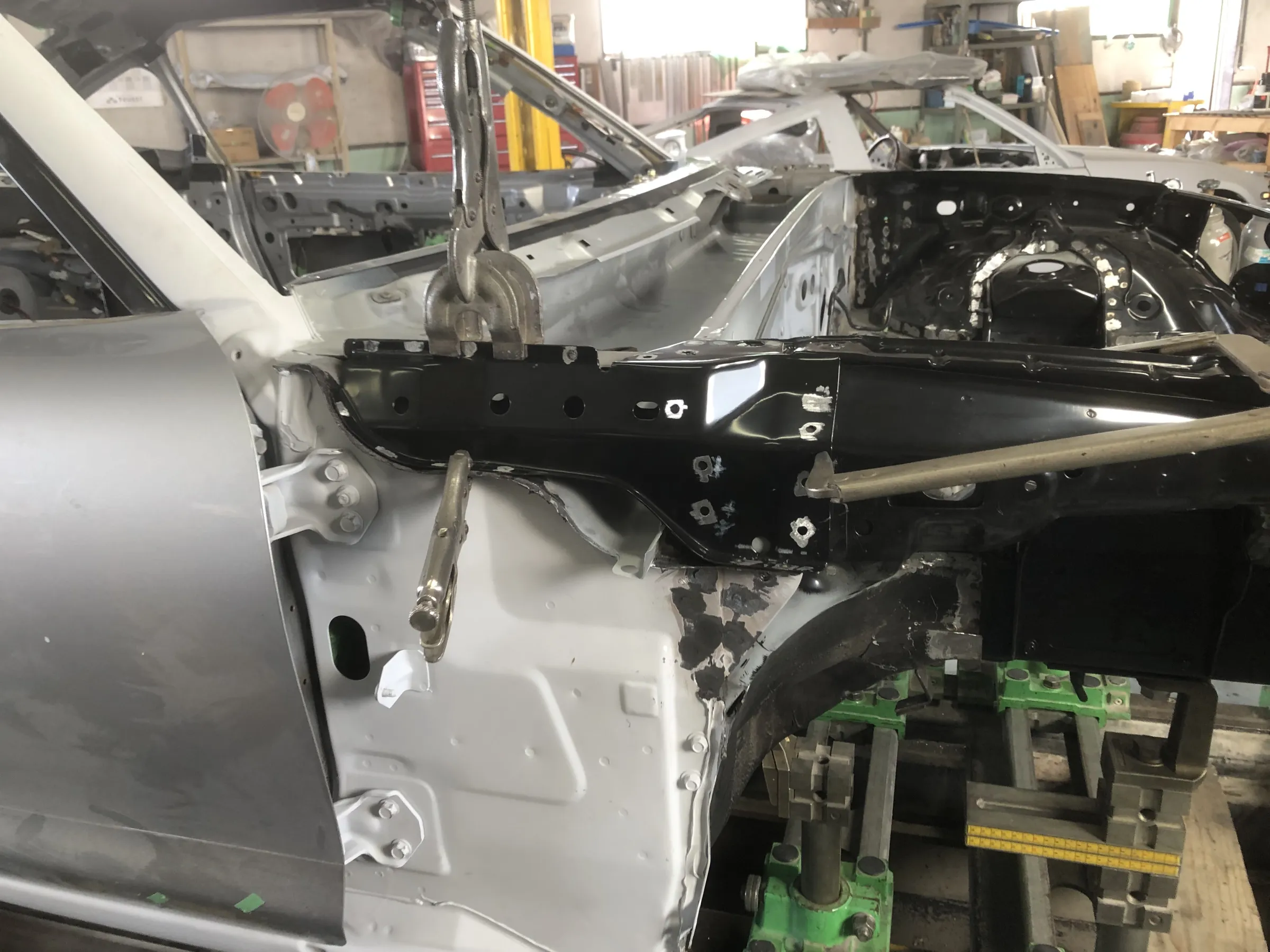

新品交換しますフレームを
ジグにセットして取り付け固定。
新品部品をジグに固定してから、
溶接にて取り付け。
写真で見てますと簡単そうですが、
実作業は何枚も入り組んでおります
スポット溶接を取るのが大変なのですが、、。。

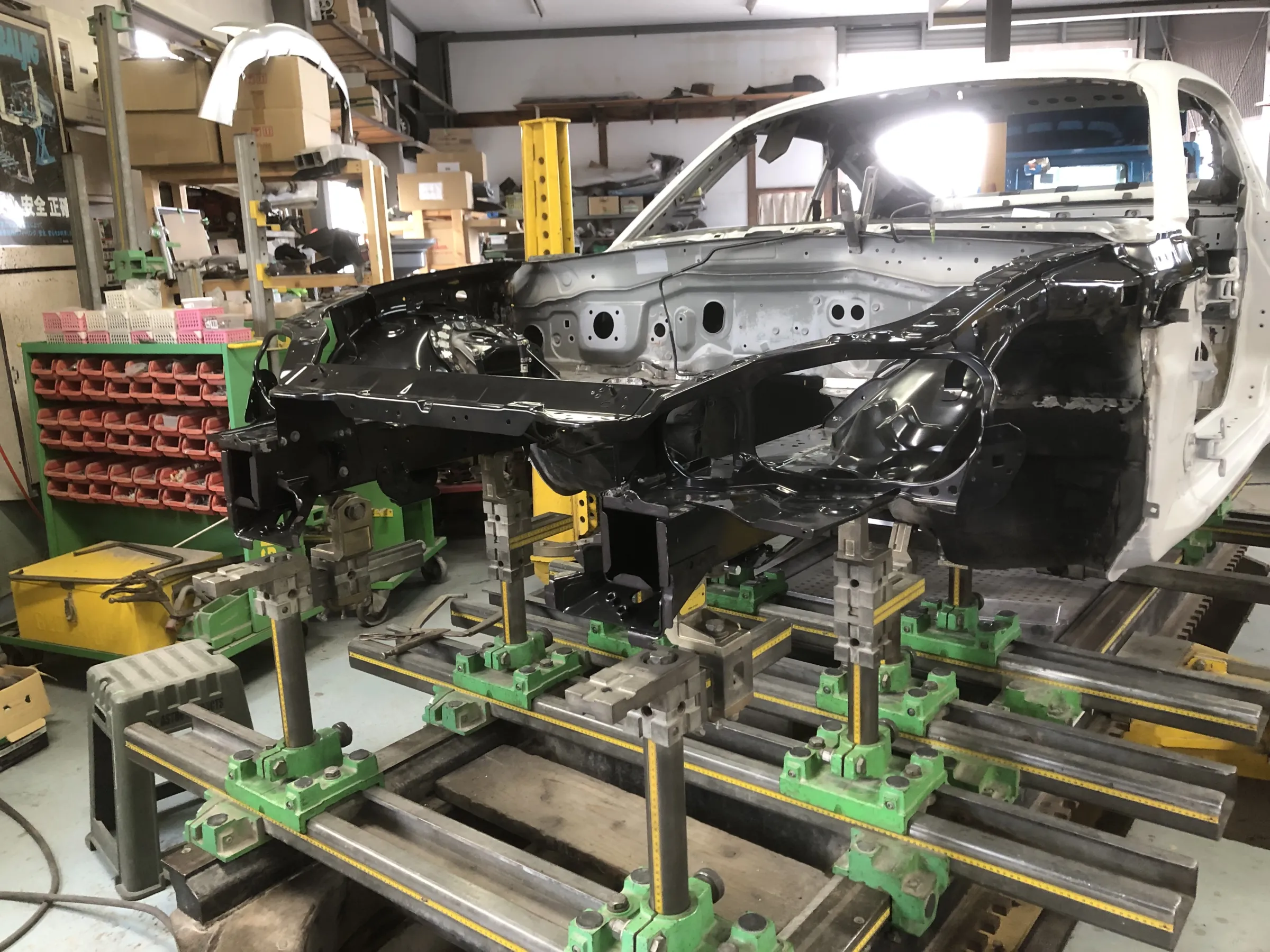

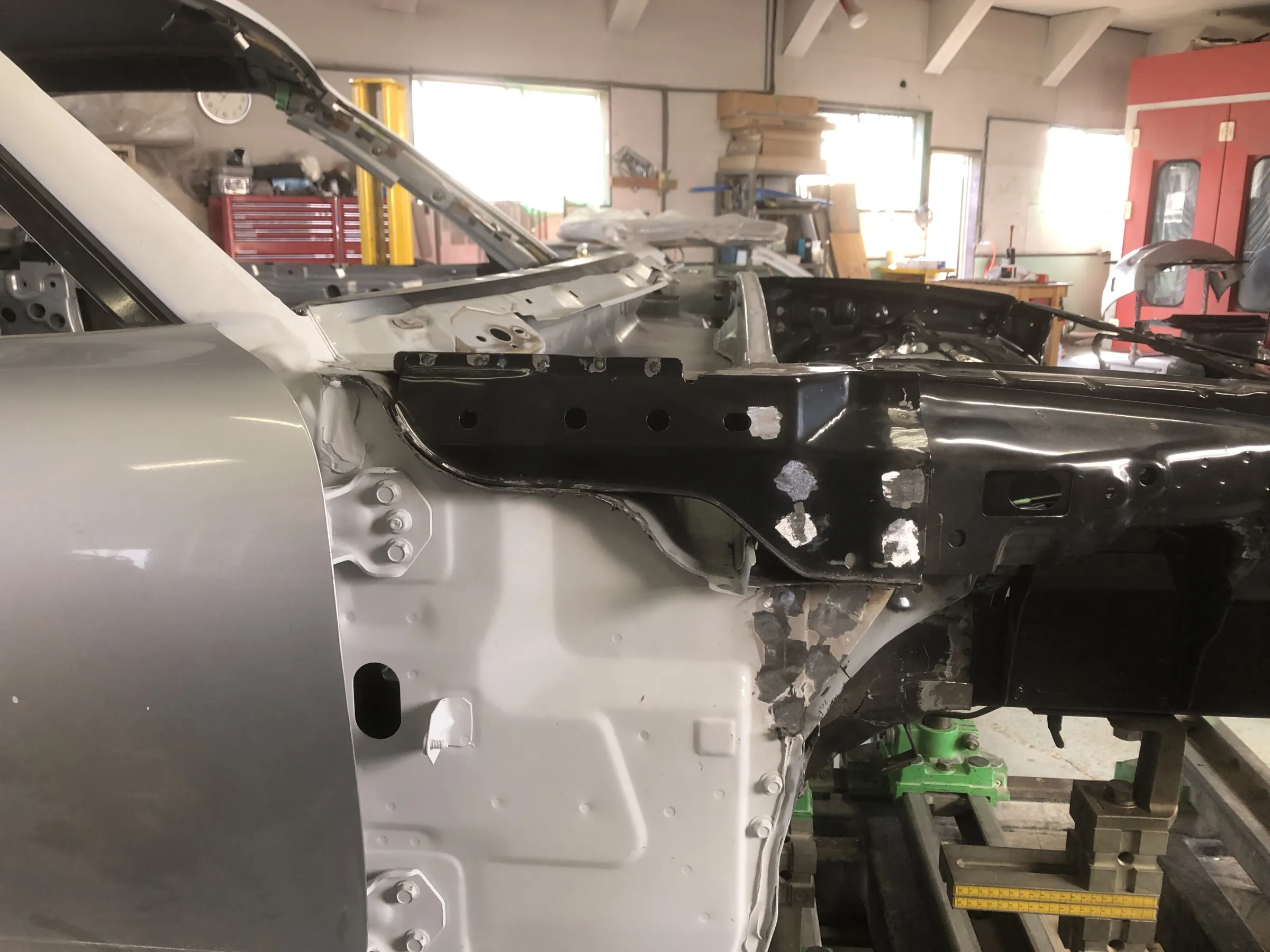

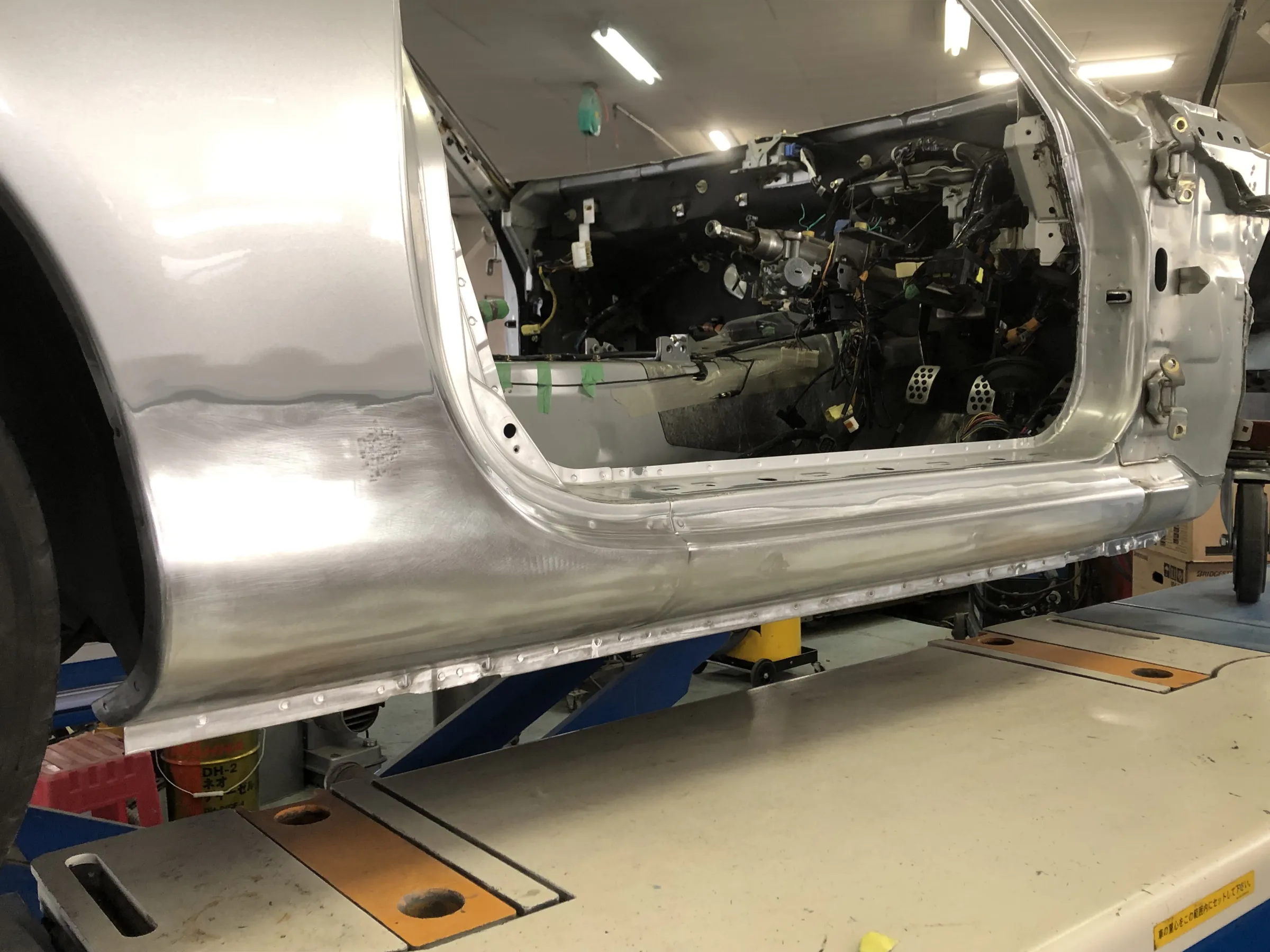

これで左右フレームの取り付け作業完了です。
NB8C ロードスタークーペ

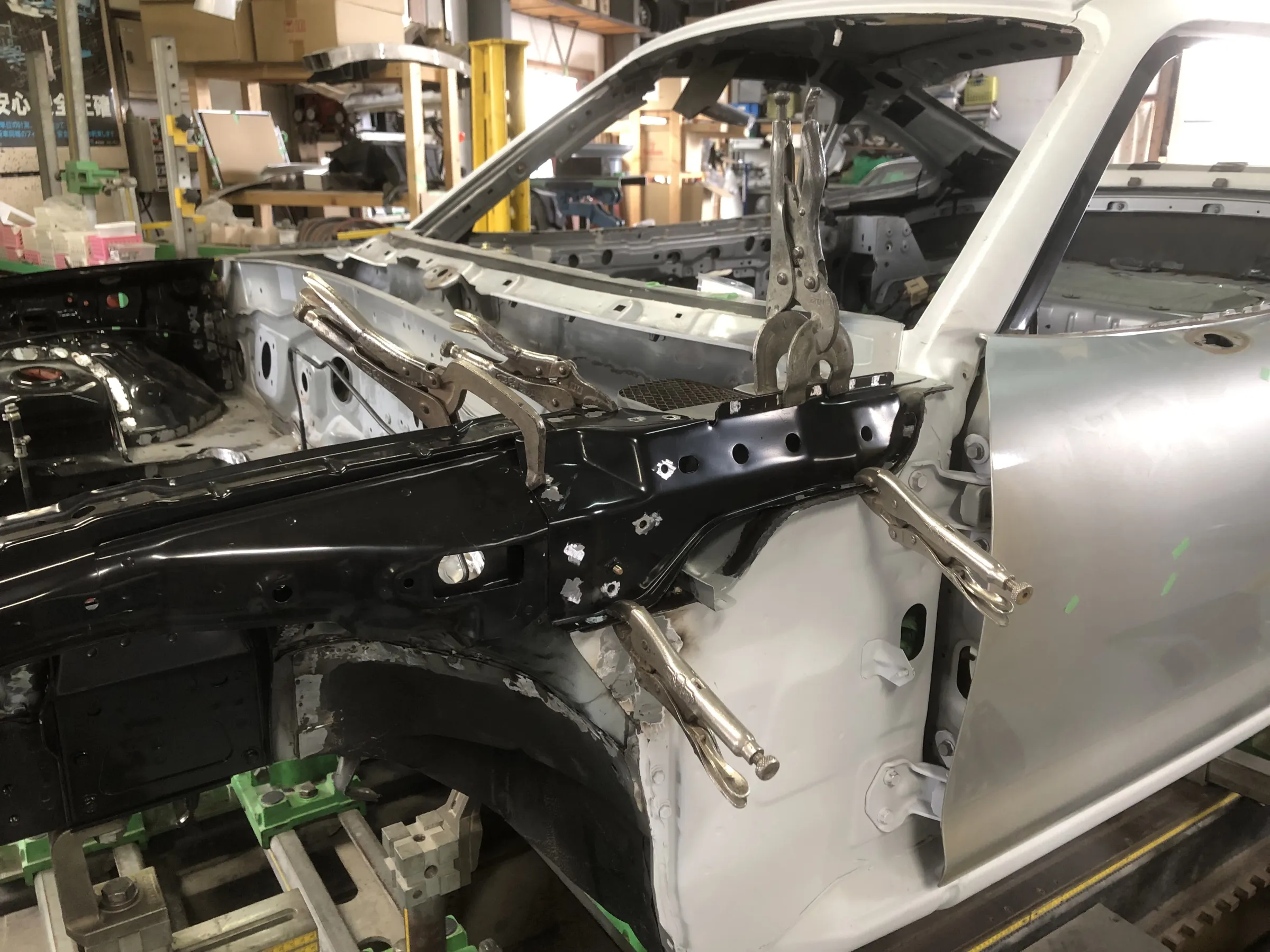

続いて取り付けしたのは
左右フェンダーエプロン
NB8C ロードスタークーペ
オールペイント作業

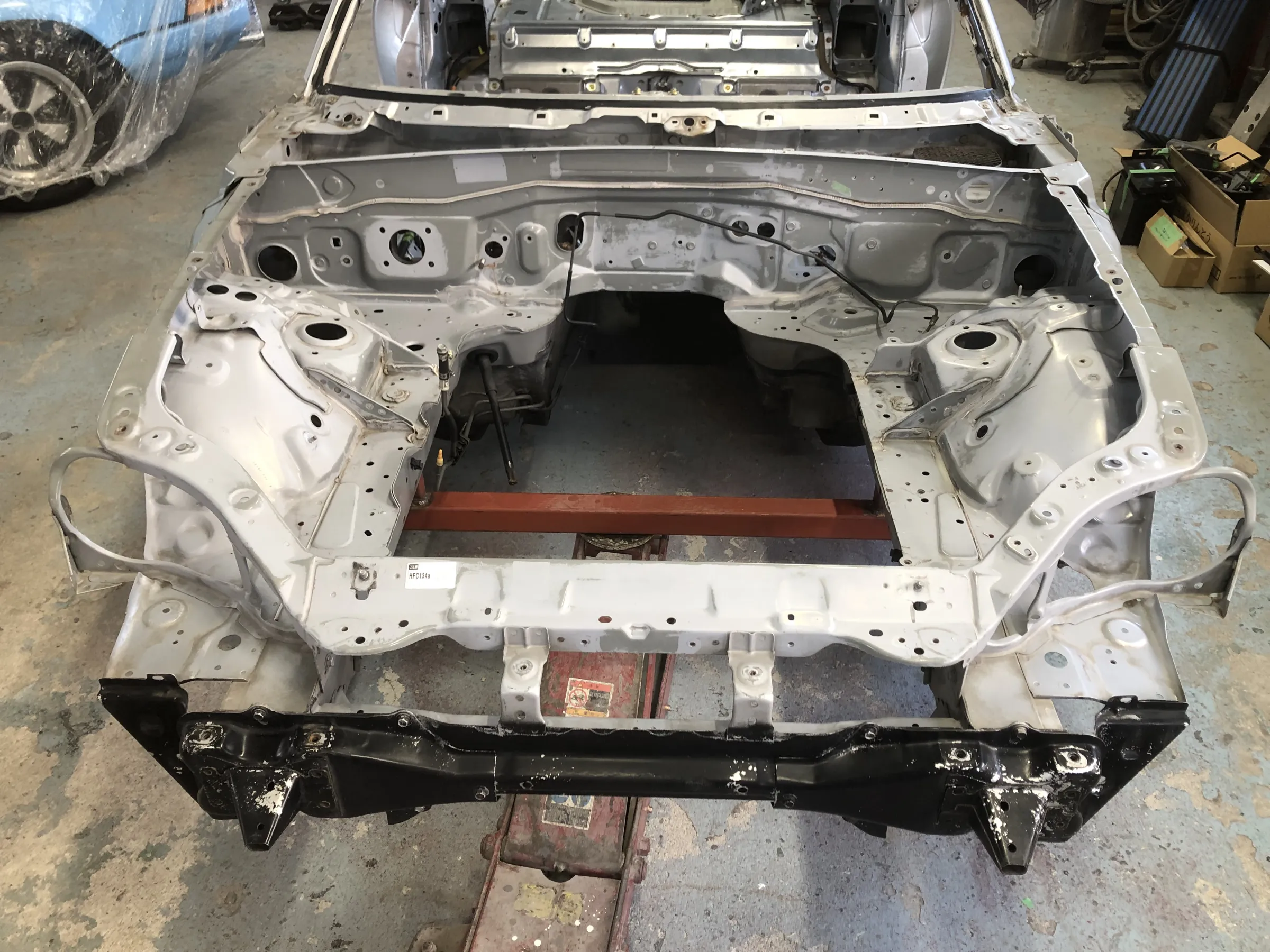

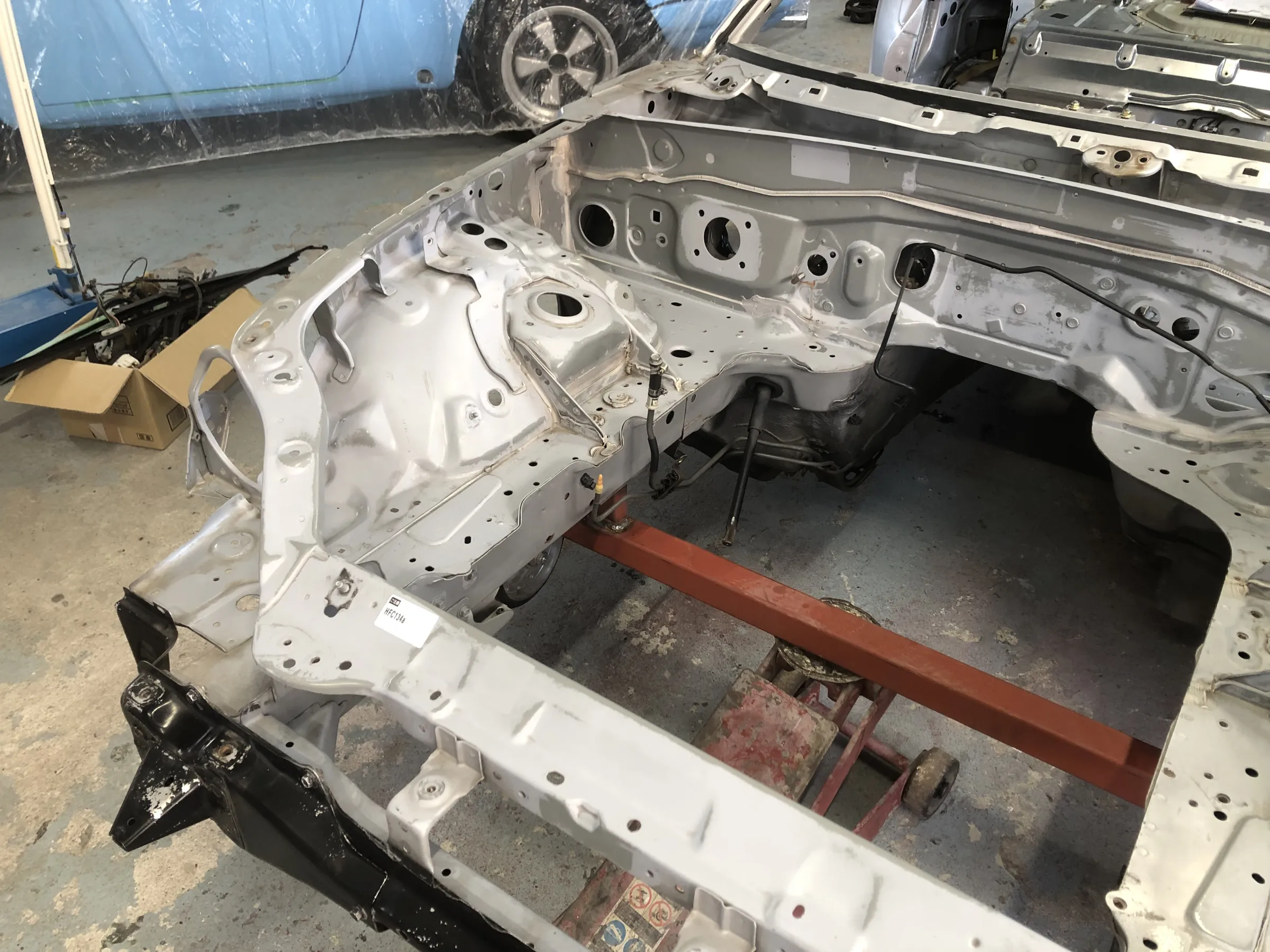

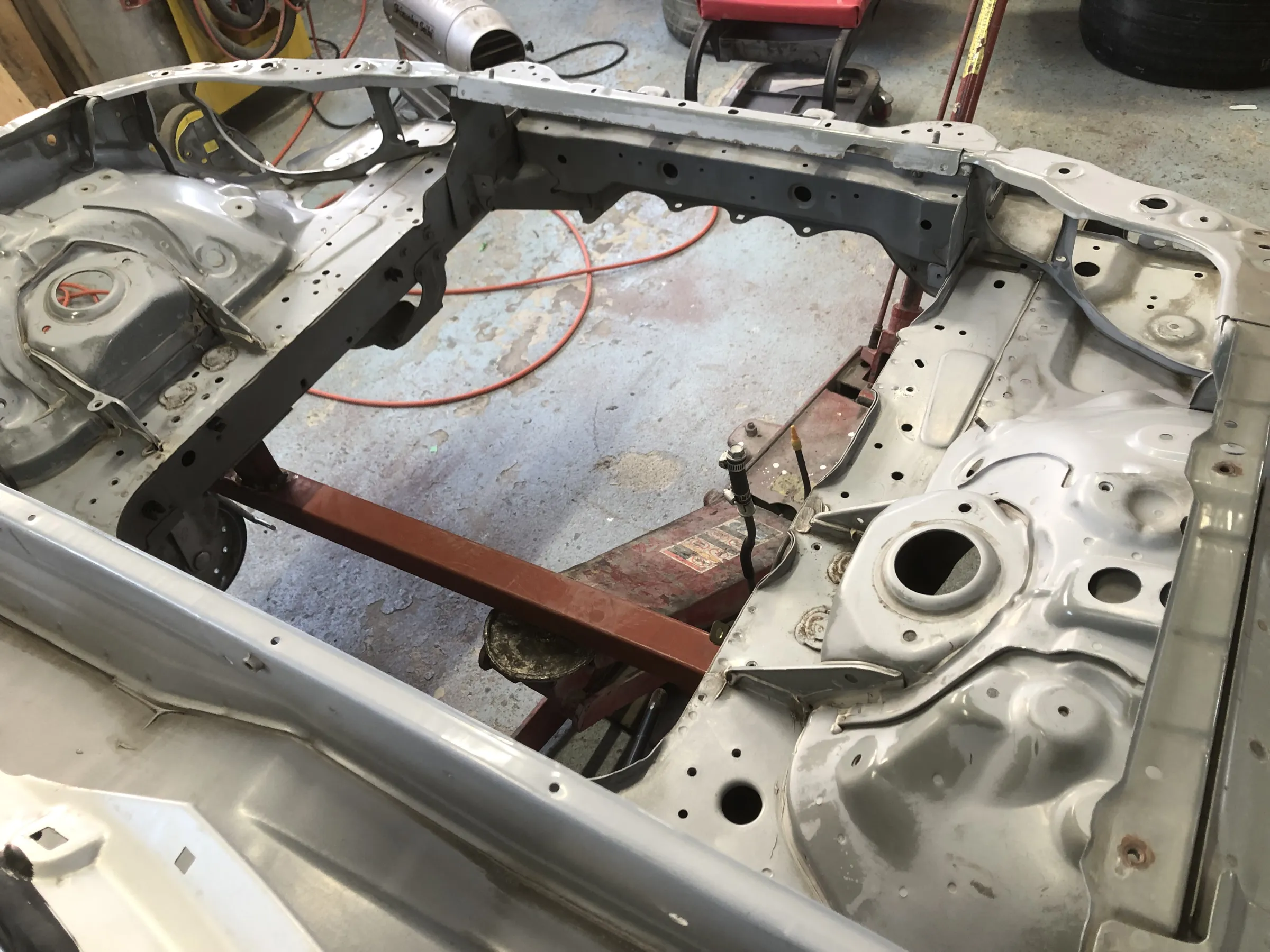

フロント骨格部交換後、
部品の位置関係を確認するため
各部品を仮付けして確認。
ここからは塗装工程で、
素地金属部に対してプライマーを
塗装してから、

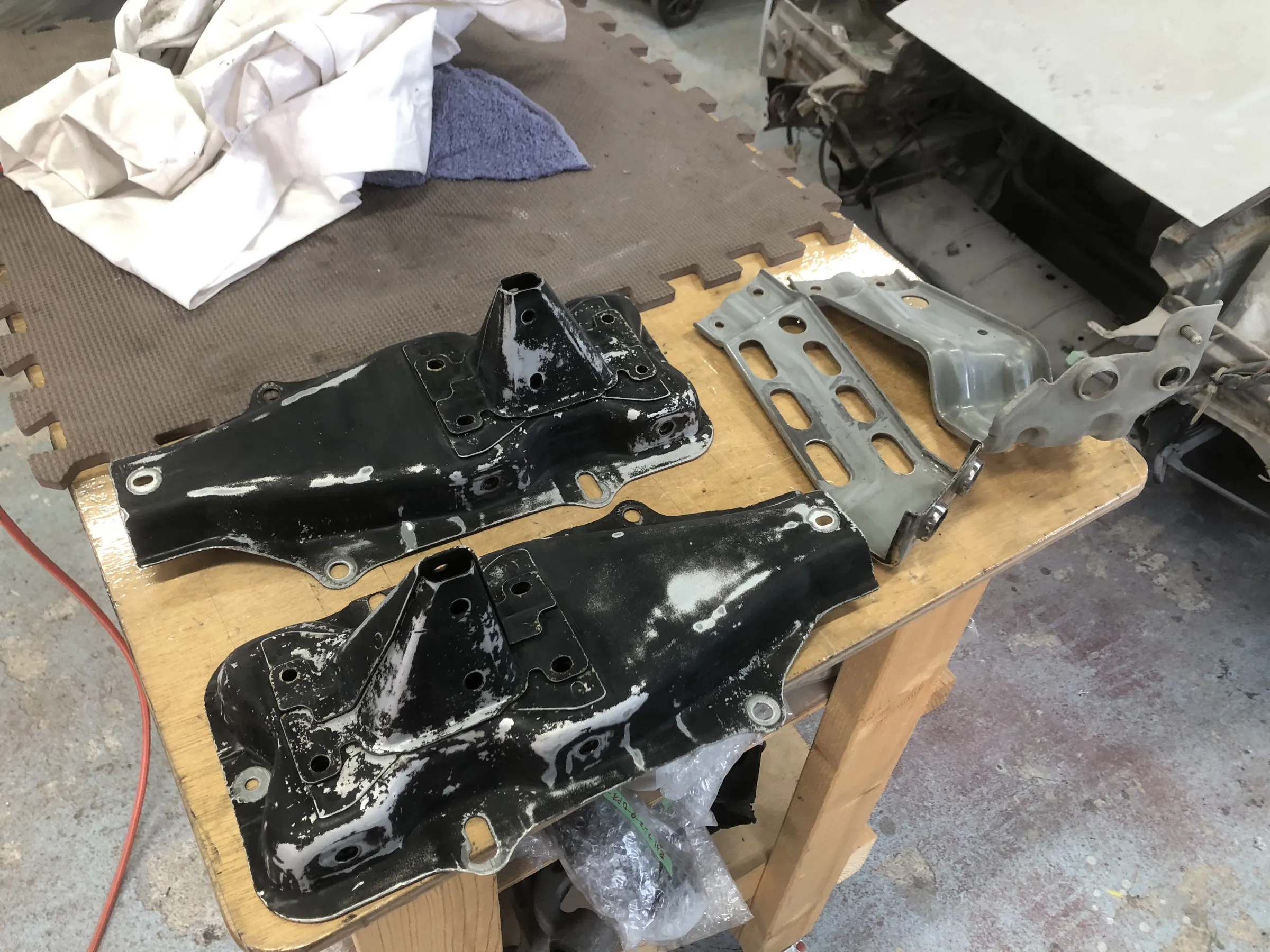

フロントバンパーブラケットが
下地塗装してなかったので、
いつもの手順で、サンディング後
下地塗装したら、

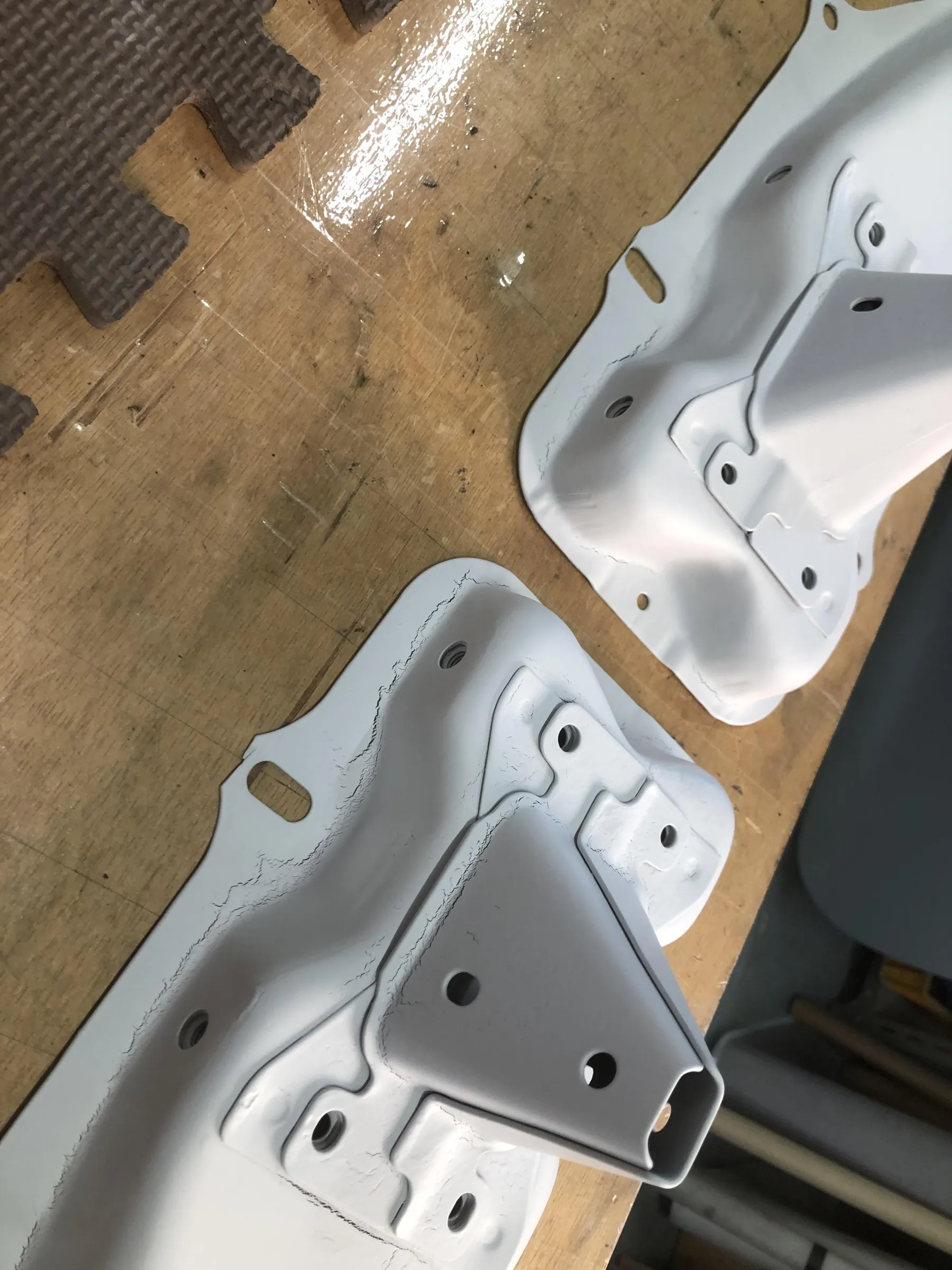

あれ?
ヒビ割れ起こしているし、、、。
どうも艶消し黒色塗装してる
塗膜がダメなよう、、。
こうなりますと、問題となっております
塗膜を取り除かなくてはいけないので、
剥離作業へ。
剥離後、サンドブラストにて仕上げて
エッチングプライマーから、
下地塗装して完了です。
ちょっとがちょっとで
なくなってしまいましたが、
塗装とはこんな仕事ですわ、、。。
NB8C ロードスタークーペ
オールペイント作業

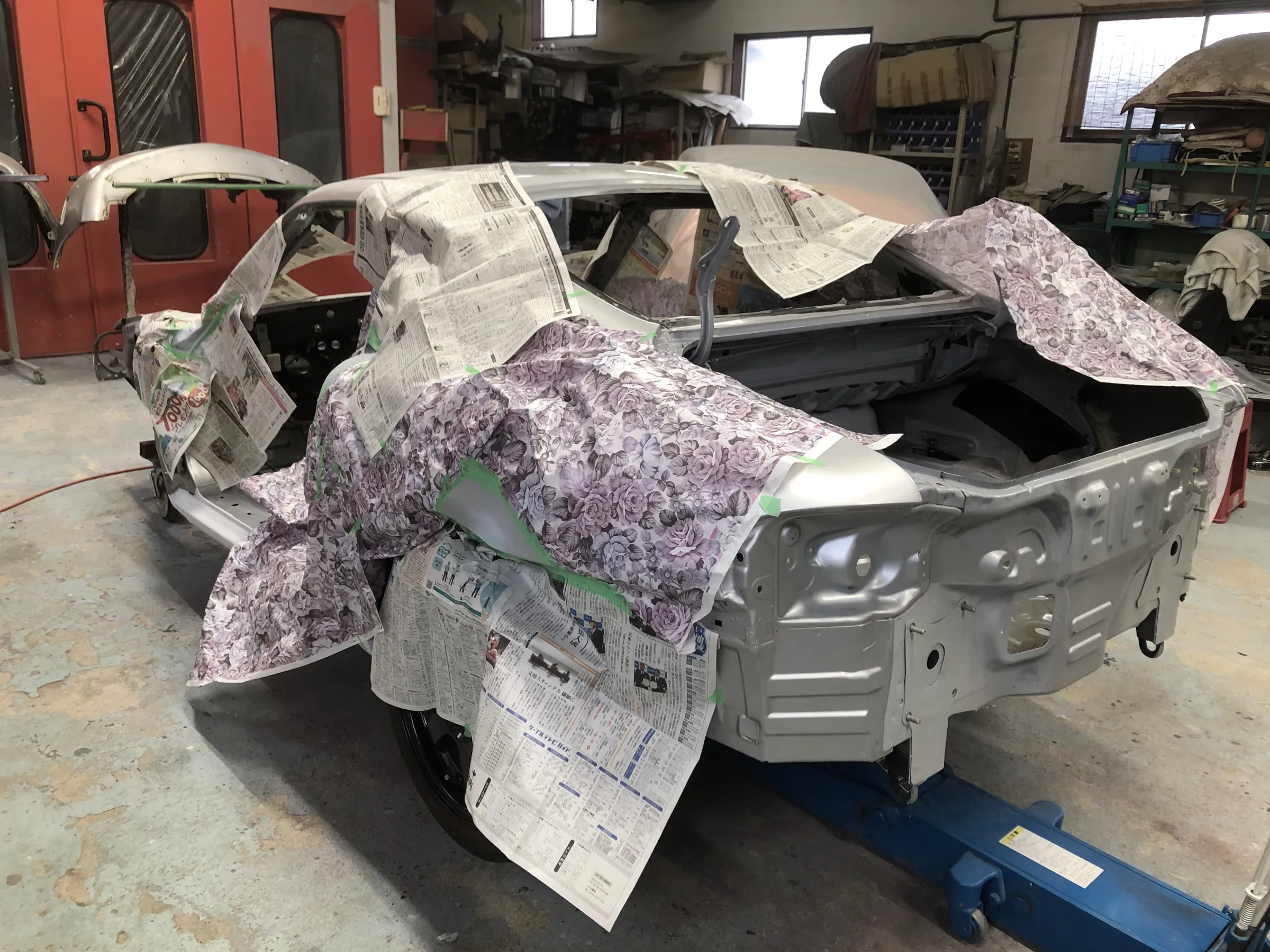

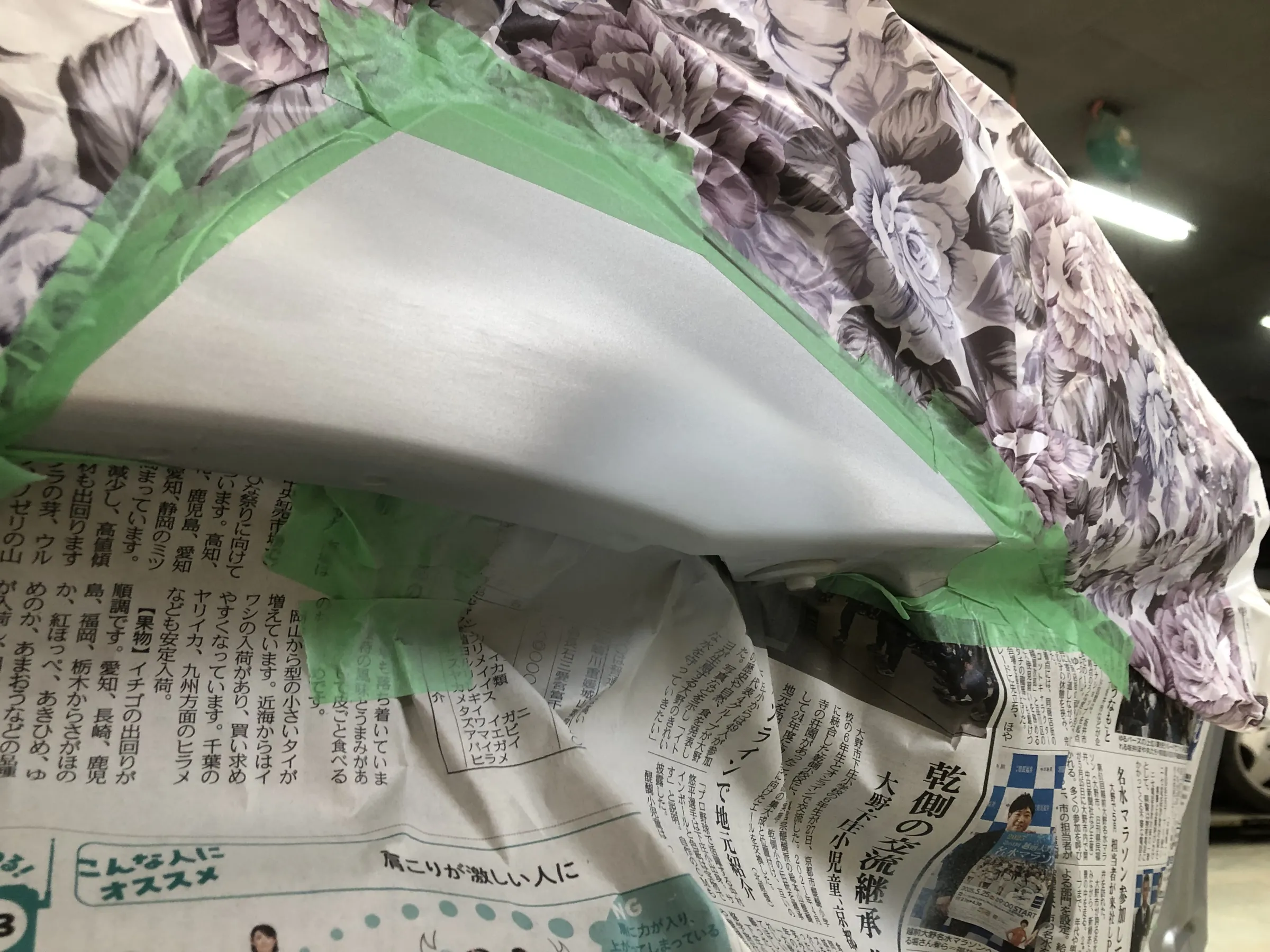

各部マスキング後、上塗り塗装なのですが、
今回シルバー色ではあるのですが、
お客様の指定のシルバー色での塗装につき、
お借りしましたカラーサンプルを
スタンドックスの側色機にて読み取った
データーを元に作成しました色を
お客様に確認して頂き塗装する決めたシルバー色。
スパーク感が強いシルバーです。

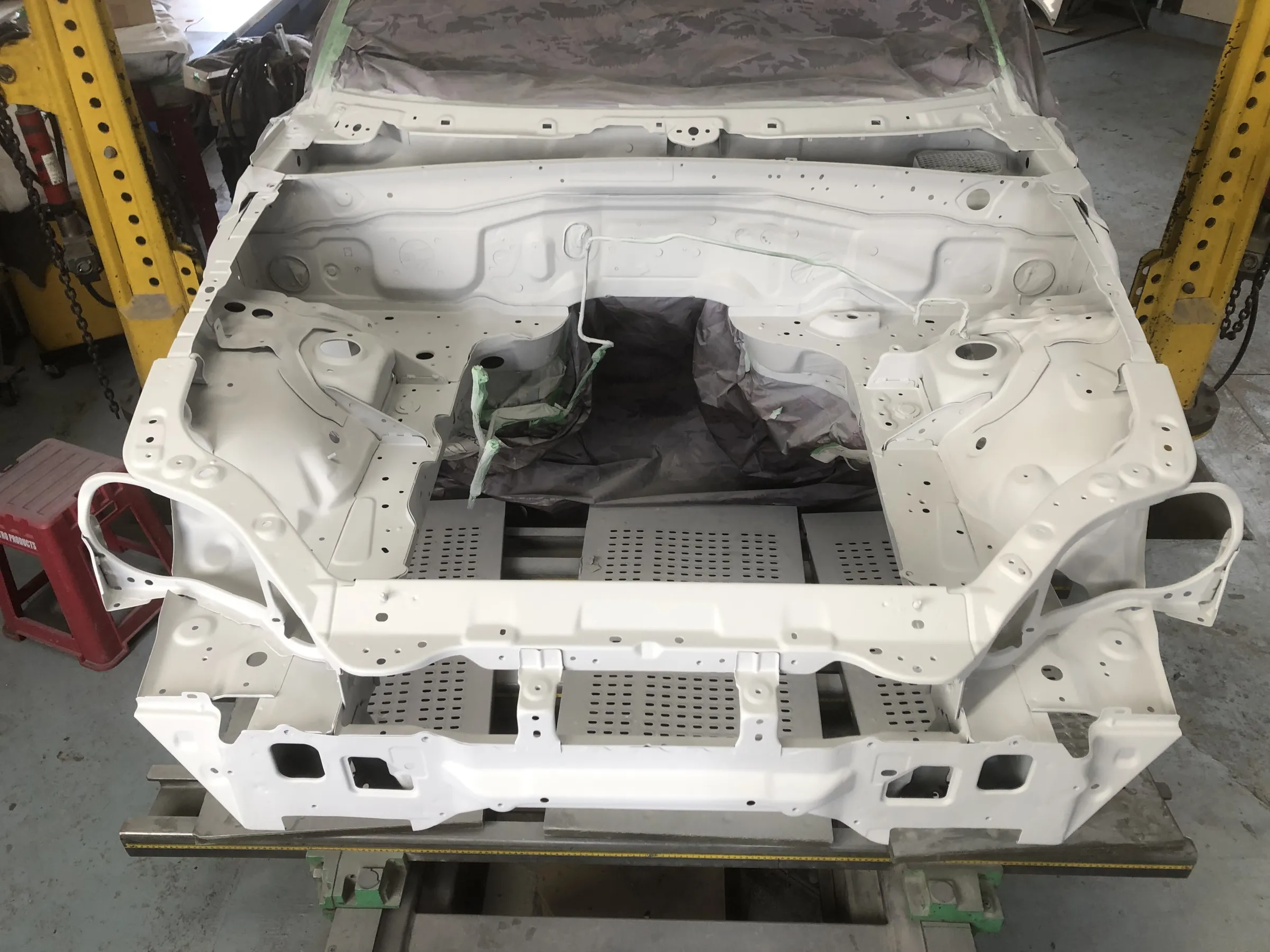

まず最初にエンジンルーム内の塗装にあたり、
この指定色での塗装仕上げ。
最後に艶消し黒色の塗装、
このような黒色塗装する目的は、
部品の隙間からボディ色が見える
違和感をなくす為の塗装で、
新車時と同じように塗装仕上げです。

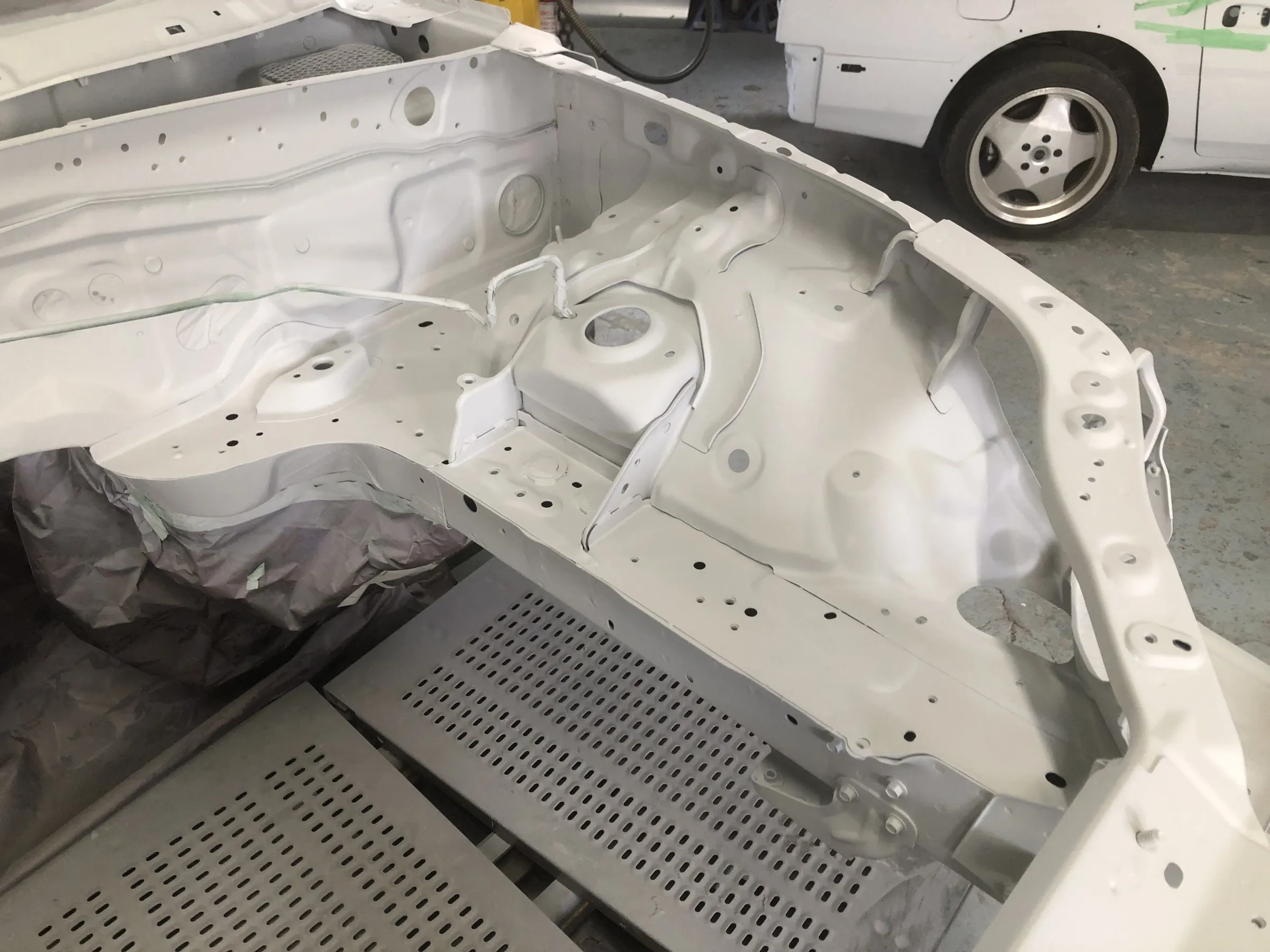

これらの工程を経て
出来上がりましたエンジンルーム内の塗装、
完成になります。
NB8C ロードスタークーペ
オールペイント作業
ジグ固定を取り外しして、
リフトに移動して先に
エンジンルーム内の部品組付け作業へ。
防錆塗装用の専用スプレーガンで、
超ロングのストレート形状のノズルで、
ノックスドール700を塗装。
ノズル先端は360度霧状に噴射する
構造になっている構造。
可能な限りフレームの奥まで塗装～。
ノックスドール700、
粘度の高い浸透型防錆剤。
部品組付けにあたり各部品の洗浄からで、
まずはオイルまみれになってました
エンジンメンバー
錆びていたボルトやステー類、
新品部品ある物につきましては交換のため、
部品図見ながら
エンジンルーム内部品組付け中～。
エンジンルーム内部品組付け作業と並行、
各パネルも修理作業で、
まずはドアパネルから修理。
左右共ドア下部シリーングの下側が、
錆びていたので、
その後ドア下側にあります
チッピングコートを
剥離剤にて剥離作業。
剥離後、素地金属部に
エッチングプライマーにて下処理後、
下地塗装～。
その後パテ作業をしてから、
再度パネル全面下地塗装して、
胴の修理完了～。
NB8C ロードスタークーペ
オールペイント作業
ボンネット裏面修理。
ボンネットはアルミ製なのですが、
ロック部とヒンジ取り付け側に腐食あり。
アルミも白く粉状に腐食します。
鉄もアルミも同じなのですが、
削り落とすよりブブラストにて
腐食部の根っこから辞去するのが一番効果的。
アルミ素地金属部に
エッチングプライマーにて下処理後、

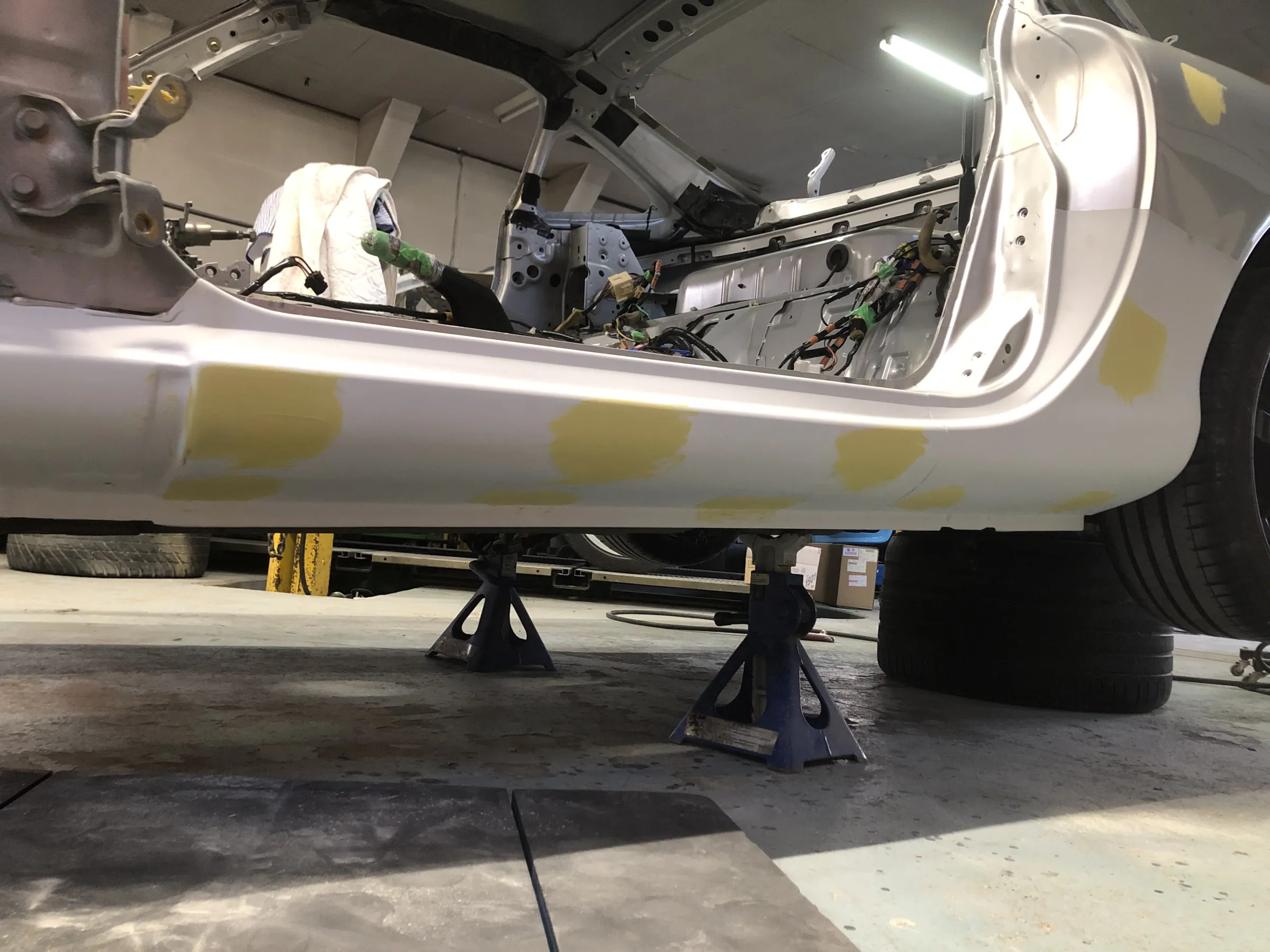

フロントフェンダーもドア同様に、
チッピングコート剥離後、
下地塗装してからパテ作業を経て、
フロント、リヤバンパーにつきましては、
裏面に長年の泥汚れありましたので、
作業前に洗浄液を使い丸洗い～。
こうした汚れは丸洗いするのが一番です。
NB8C ロードスタークーペ
オールペイント作業
次に作業したのはフロントスポイラー。
商品を見ますと純正オプション品。
今ではお宝品。
NB8C ロードスタークーペ
オールペイント作業
ブロアファンとエアコンエパポレーターの
分解清掃作業で
まずはブロアファン側からで、
お決まりのスポンジ劣化と
ファン本体等の汚れあり。
ケースやファンは洗浄後、
スポンジは新たに貼り直しして
組み立て。
エアコンエバポレーター側は
ケースを割ってみますと
かなりの汚れあり、、、
こちら側もケースを綺麗にに洗浄してから、
新品エパポレーターと新品温度センサーに
交換して組み立て。
分解組み立てを終えた部品。
ヒーターケースはAssyで
新品部品交換です。
エンジンルーム内作業、
ステアリングギヤボックス清掃して
取り付けして、
こうした細かなOリング、
部品交換しながら部品組付け。
パワステオイルタンクは
新品部品製造廃止で入手不可なの為、
出来あがった各部品、
入手不可のステー類部品も塗装仕上げ
こんな感じでエンジンルーム内、
細かな修正しながら部品組付けしてます。
NB8C ロードスタークーペ
オールペイント作業
次に作業したのは、

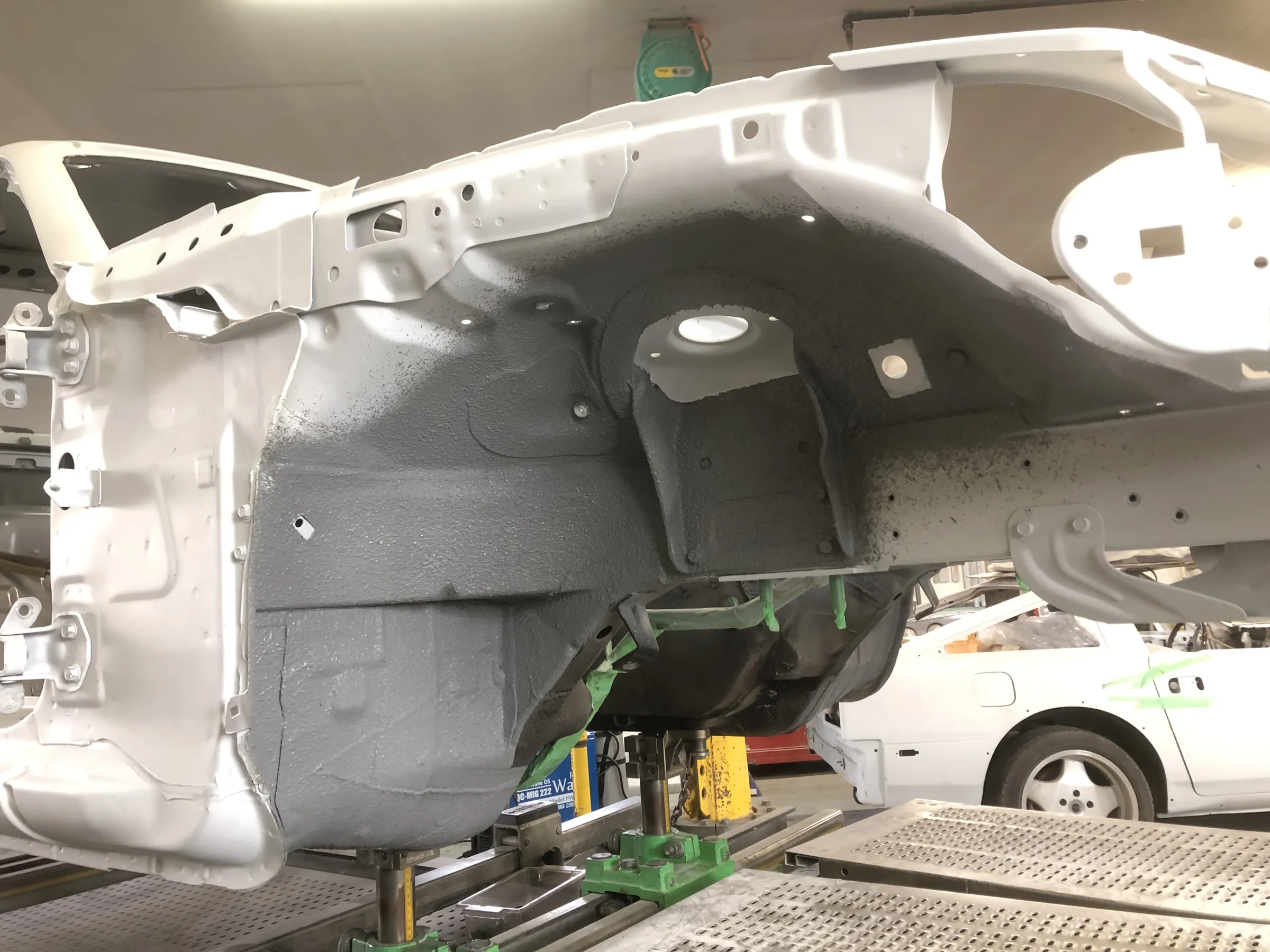

アンダーコート塗装。
塗装箇所は、リヤタイヤハウス内と
リヤフロア裏面。
今回は、タイヤハウス内は黒色、
リヤフロア側はグレーで塗装仕上げ。
同時にボンネット裏面と
トランク裏面も塗装仕上げ済みです。
NB8C ロードスタークーペ
オールペイント作業
ロードスターの場合、下側に小石等のキズから
塗膜を守るために
チッピングコートが塗装されているのですが、
塗装する側としては、過去の修理で
厚くなっていたりしているのが現状。

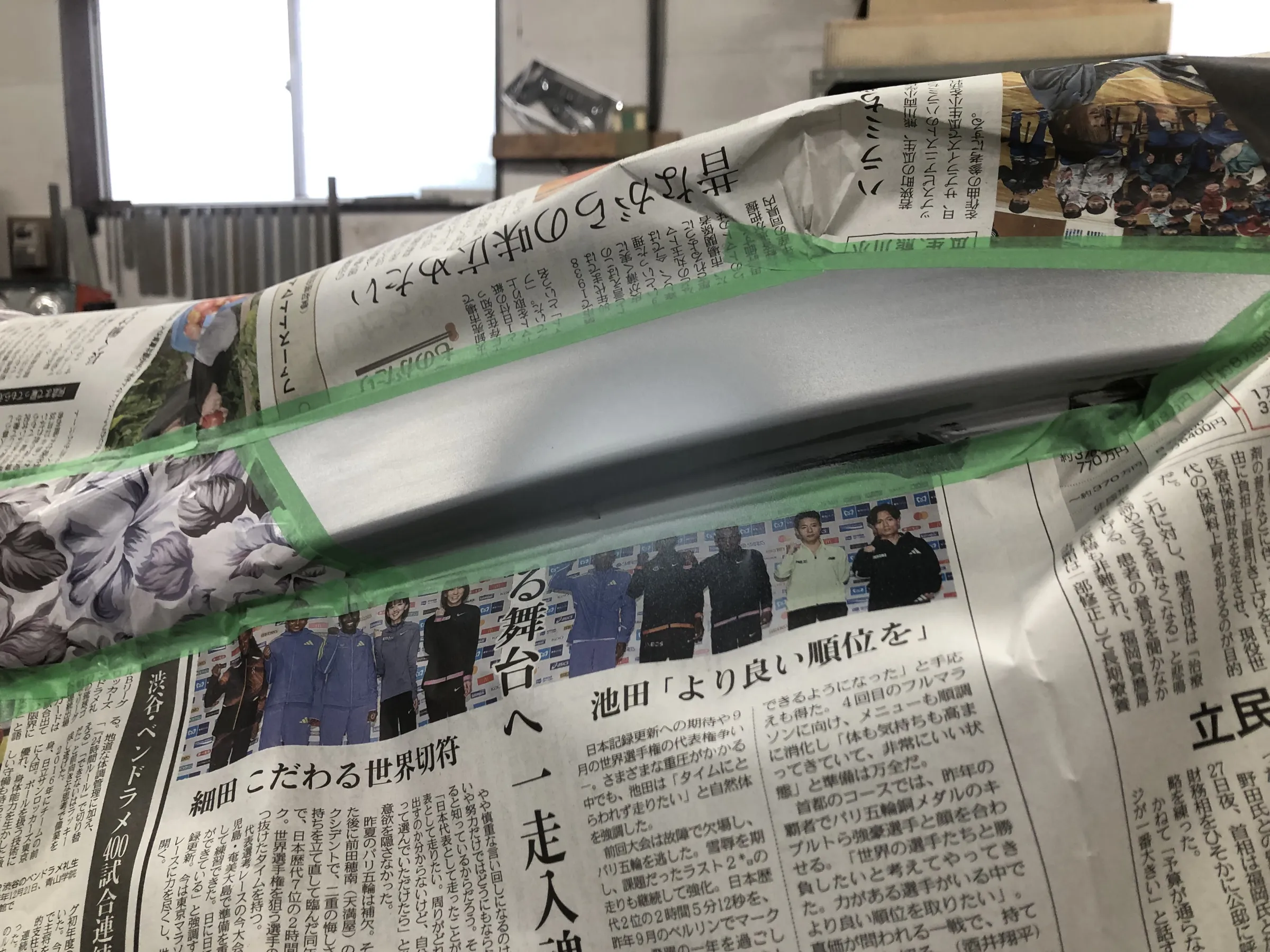

チッピングコート塗装にあたり、
まず各パネルを取り付けして
見切りラインをマスキングテープを貼り、
マスキング作業へ。
チッピングコート塗装専用スプレーガンと、
材料を用いて塗装するのですが、
まずは何回塗るのかとかを試してから、
チッピングコート塗装マニュアルによりますと、
乾燥後にサフェサーにて
下処理するとなっておりますので、

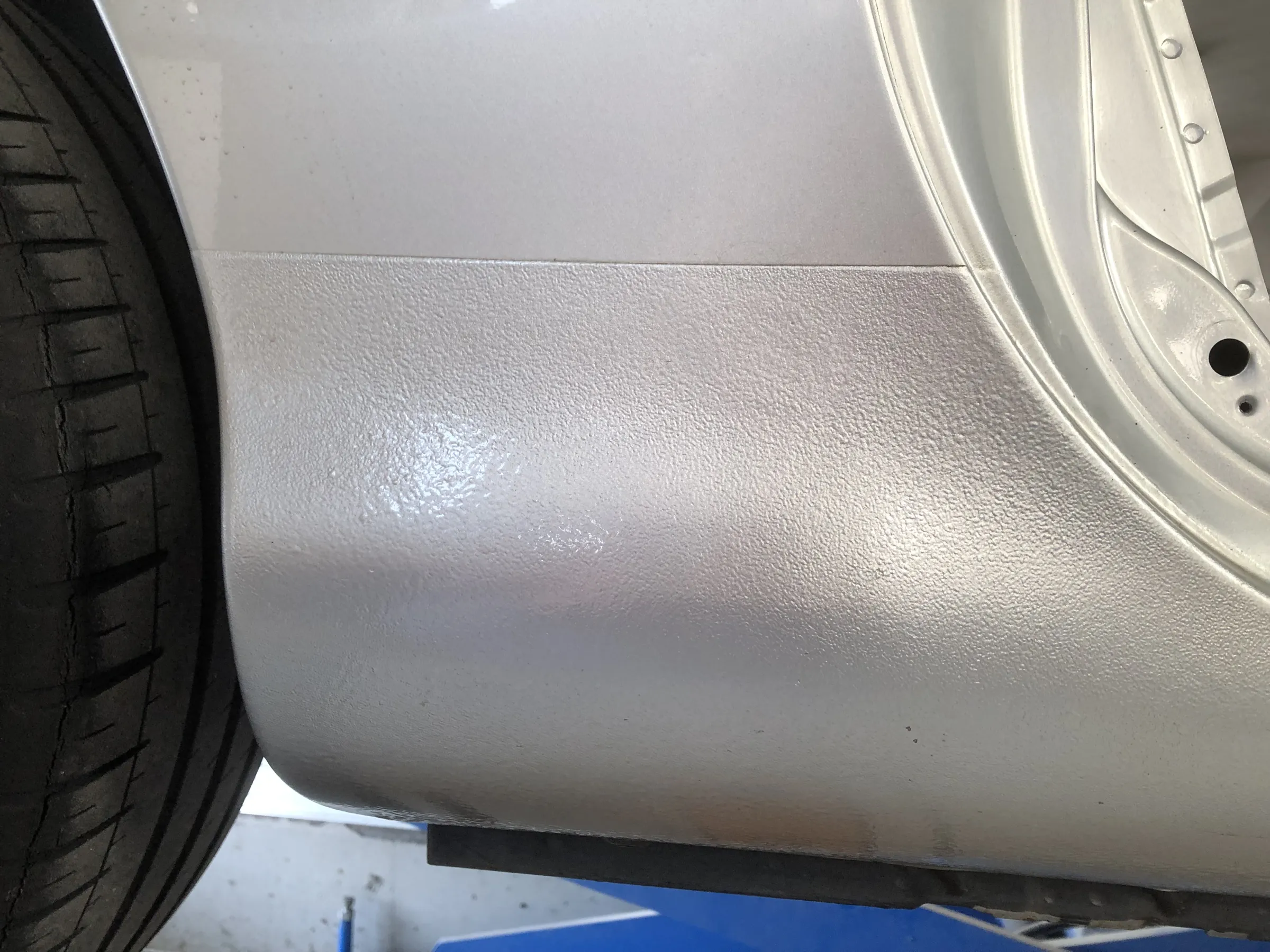

出来上がりましたチッピングコート塗装、
作業して見て結構手間な作業でしたが、
何とかなって良かったです。
NB8C ロードスタークーペ
オールペイント作業、

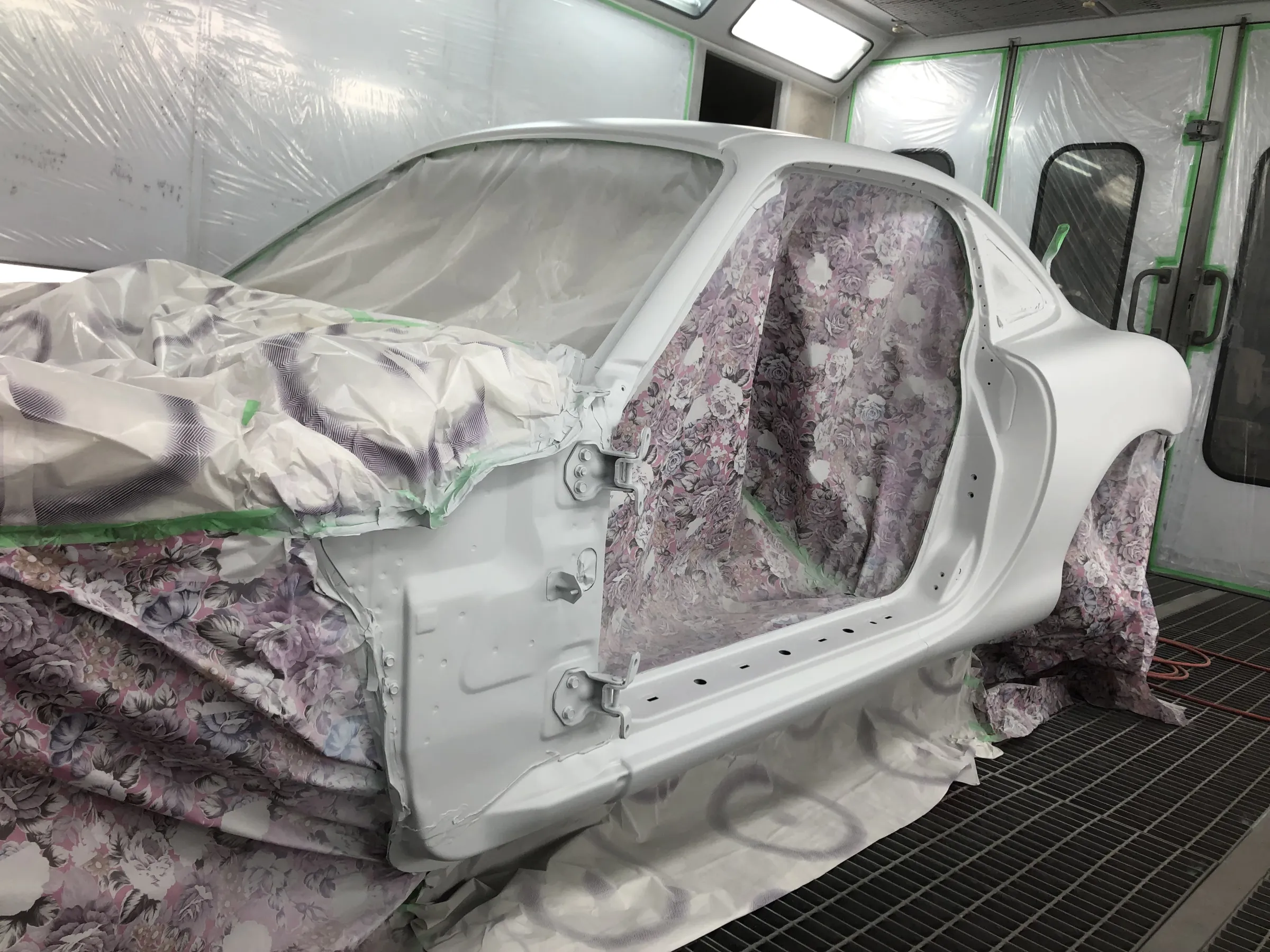

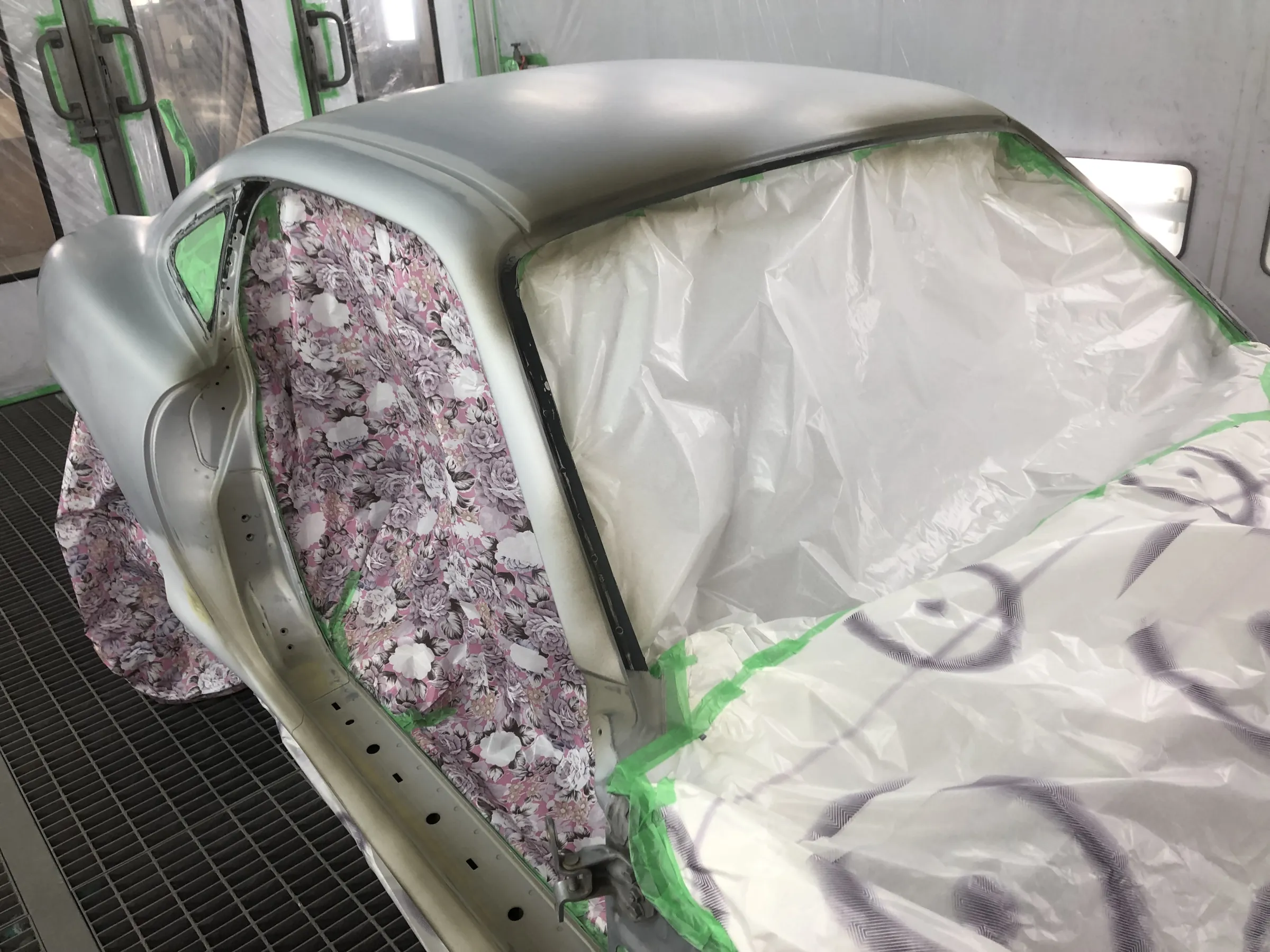

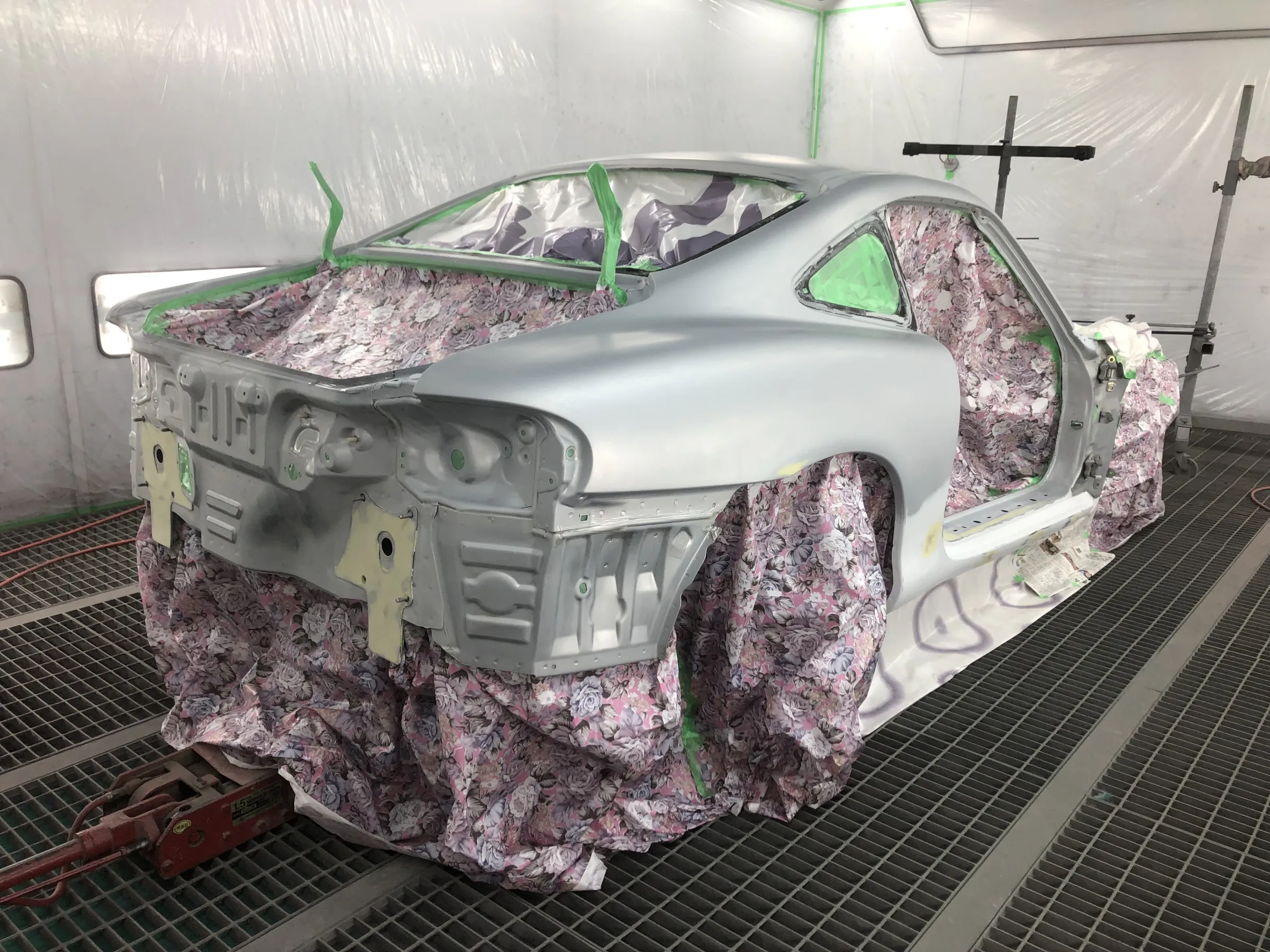

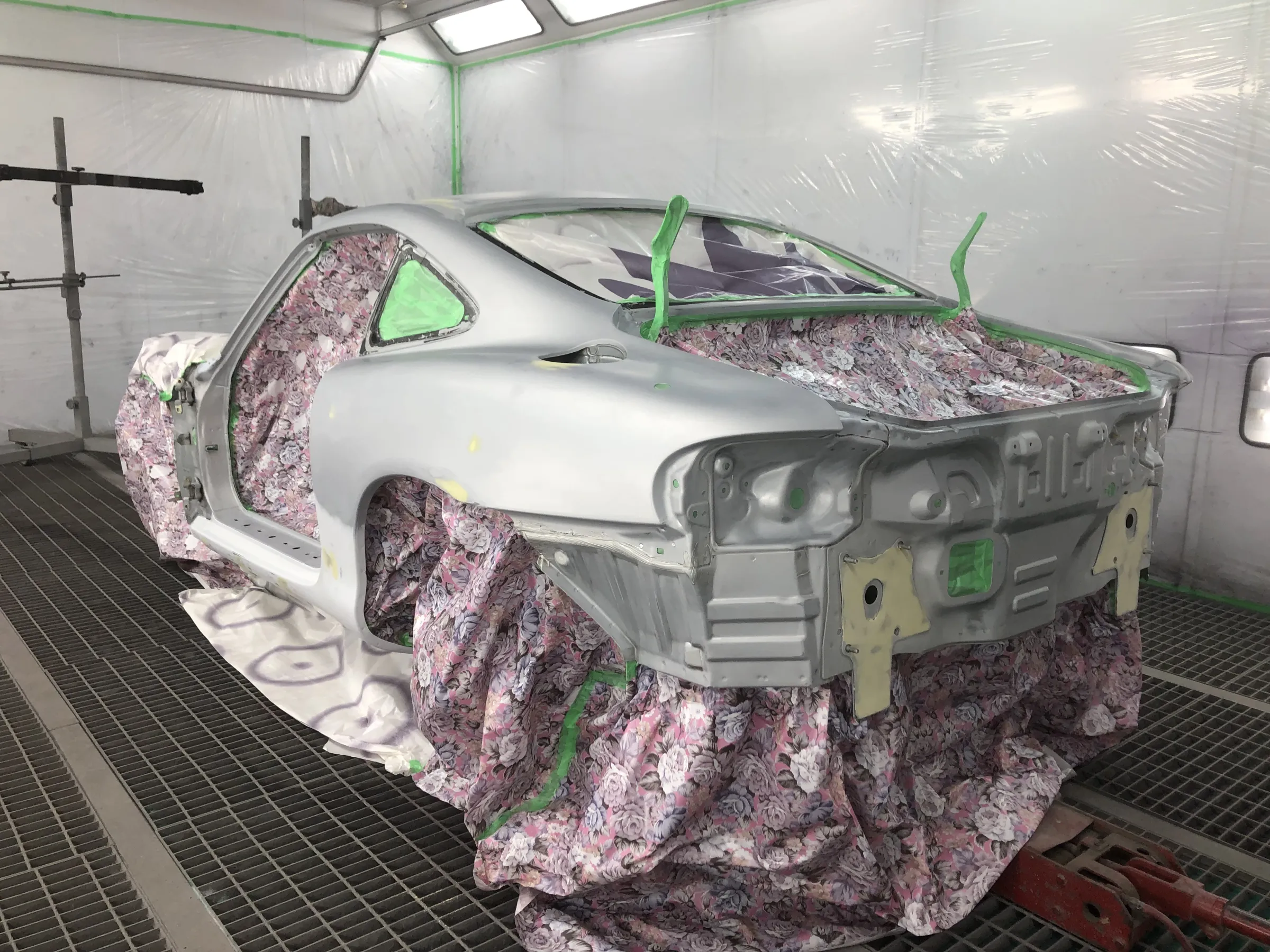

ここからは上塗り工程で、
塗装ブース内に車移動して、
お客様指定のシルバーメタリックに塗装～。
この時期の塗装作業、
とにかく塗装ブース内が暑くて、
全ての塗料乾燥が早くて粒子化してしまい、
最終手段として早朝での塗装作業での仕上げ。
今年の夏の暑い日の思い出、
この車の塗装になりそうですわ。(笑)

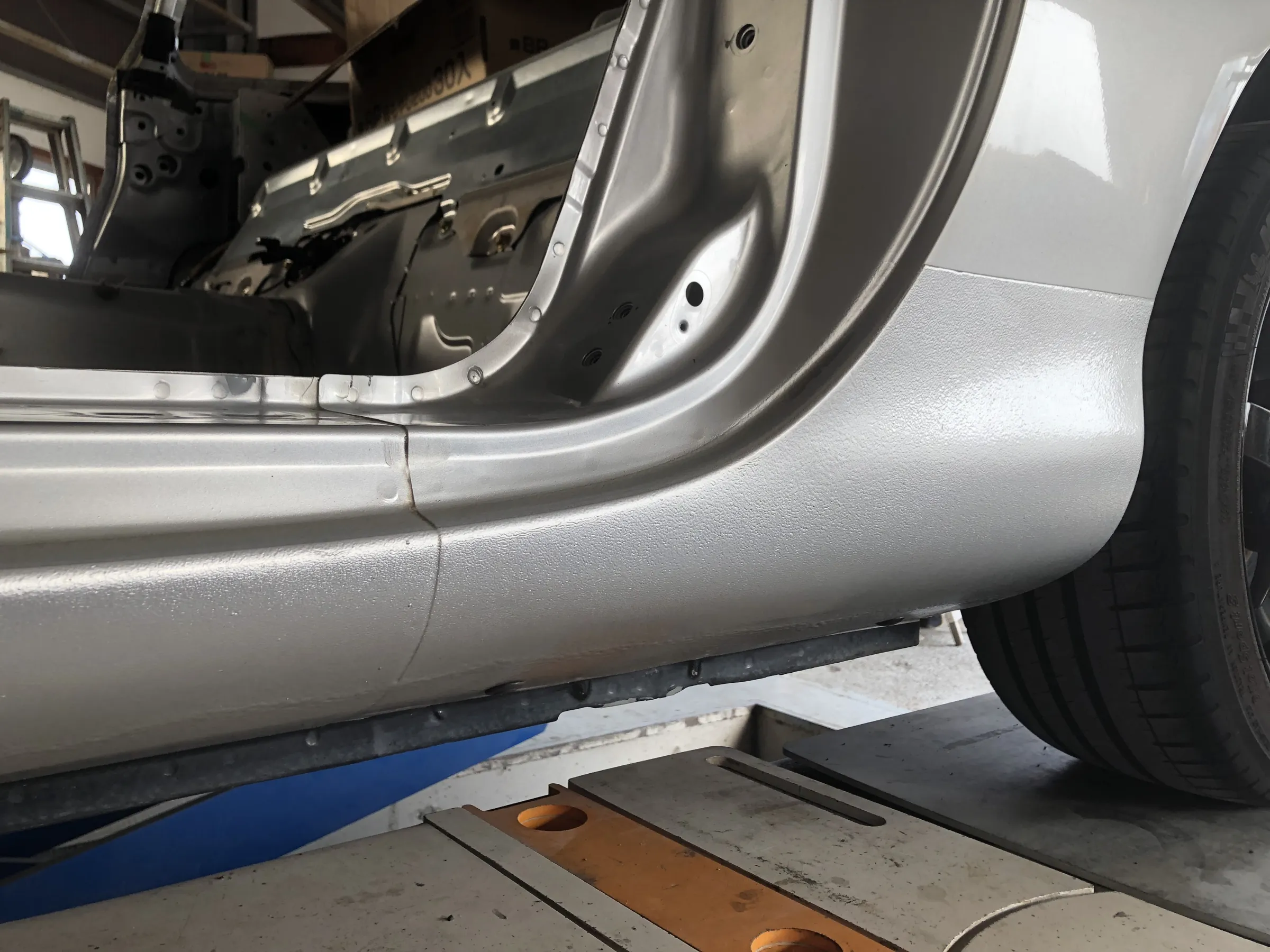

手間暇かけて仕上げましたチッピングコート、
この様に仕上がっております。
最後に、室内パネルをボディ色に塗装して、
まずはシルバー色の塗装完了です。
NB8C ロードスタークーペ
オールペイント作業
ドアミラーは艶あり黒色での塗装。
各部マスキングしてから、
コンパウンドでの磨き工程。
各部品取り付けの前に
室内側の穴が黒色布テープで
貼り付けされているのですが、
経年劣化により各部剥がれてましたので、
NB8C ロードスタークーペ
オールペイント作業
ステップ下側のツバの所が、
黒く塗装されてましたので、
ここから外装部品の組付けにあたり、
汚れております部品の洗浄から。

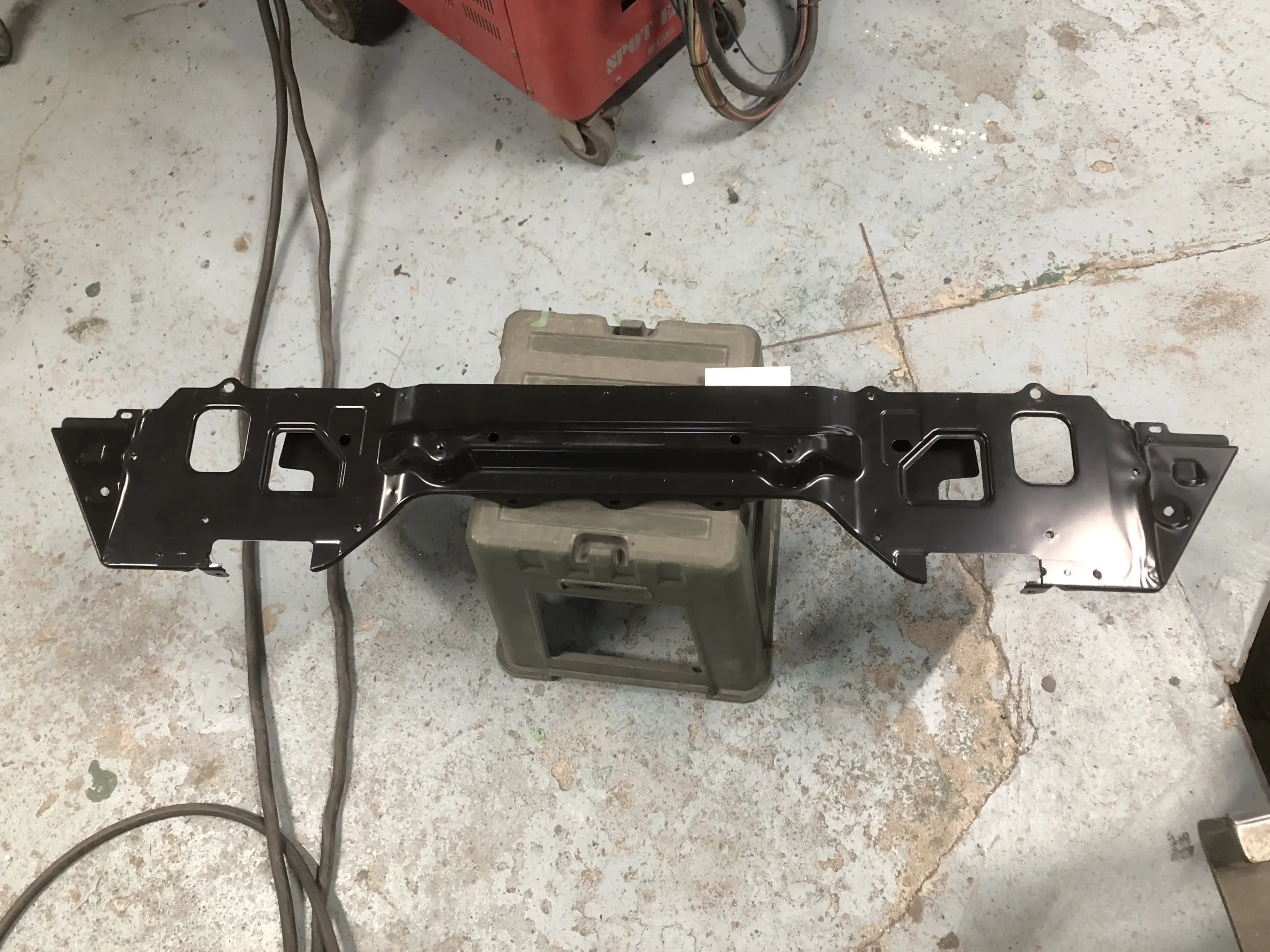

リヤバンパーホースメント取り付け。
綺麗ですと気持ちいいです。
ただ、バンパー取り付けしてしまいますと
全く見えなくなってしまいますが。(笑)
まずはリヤバンパーの組付け空で、
アンダースポイラー取り付け後、
リヤバンパーに付いております
エンブレムの取り付け。
裏側から固定金具で固定してますので、
先に取り付け必要です。
新品テールランプ取り付けして、
リヤバンパー関連完了～。
続いてフロントバンパーの作業。
フロントはリベットでの部品固定が多く
ほとんど新品部品交換で作業で、
NB8C ロードスタークーペ
オールペイント作業
ドアの部品組付け。
黒く塗装されましたドアミラー組み上げて、
パワーウインドレギュレターと
モーターの交換。
ロードスターの場合、
ワイヤーをモーター側のコマに
巻き付けしなくてはいけない部品供給で、
どうやって巻くのかわからなかったので、
専門店でのお願い依頼。
作業どうもありがとうございました。
ウインドガラスのストッパーも
ゴムの部分が劣化して取れているので
部品交換。
フロアカーペット汚れていたので、
新品純正部品で交換。
ヒーターケースやエアコン関連ユニット
取り付けして、
取り付けして、
室内側もかなり形にになってきました。
NB8C ロードスタークーペ
オールペイント作業
ガラス屋さんにて、各ガラスの取り付け。
接着剤のシーラー、
簡単そうに見えるけど、
なかなかの技。
いつも思うのですが、
ガラスが入りますと
かなり完成に近づいた
感じになります。
ワイパーカウルの取り付けにあたり、
左側エアー導入口部のパネル、
かなり白ボケしてあり。
ドア内部とステップ内部、
リヤフェンダー下部に
防錆剤ノックスドールを塗装。
ダッシュボード関連や
シートも部品組付け室内は完成。
アンテナロッド、
経年劣化で反りありましたので、
ロッド単体で部品交換。
昔はよくこの作業したのですが、
今ではこうした伸びるアンテナ
なくなってしまいましたね。
NB8C ロードスタークーペ
オールペイント作業
エンジンルーム内付属部品、
組み上げて
塗装作業にあたり、
細かな傷を修正して、
下地塗装へ。
この先の作業は、ロードスター専門店
カーズさんで作業行うため
大東市まで搬送。
長期作業しておりました
ロードスタークーペ
長い間ありがとうございました。
